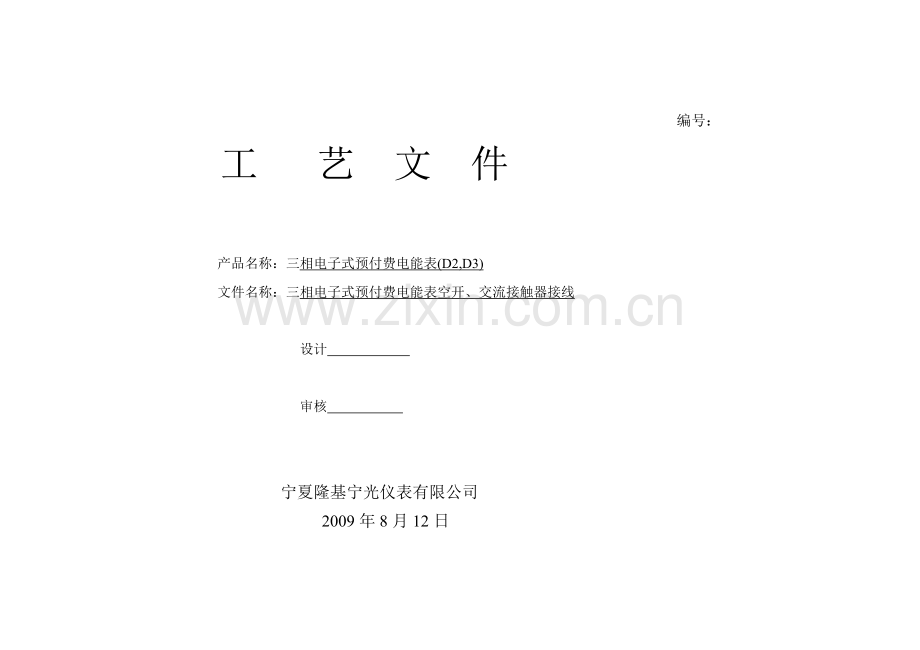

DTYS22D3电能表空气开关及交流接触器接线要求.doc

编号：
工 艺 文 件

产品名称：三相电子式预付费电能表(D2,D3)
文件名称：三相电子式预付费电能表空开、交流接触器接线

设计

审核

宁夏隆基宁光仪表有限公司
2009年8月12日

宁夏隆基
宁光仪表有限公司
三相电子式预付费电能表空开、
交流接触器接线
文件编号

产品名称
三相电子式预付费电能表
一、外接空开分类：
失压脱扣：在不加电压的条件下，空开不能合闸。在空开两端加电压的条件下，空开能合闸，失去电压后空开脱扣。其型号有：DZ20Y-337(0)
分励脱扣：在不加电压的条件下，空开能合闸。在空开两端加电压的条件下，空开脱扣，合闸后再次脱扣。其型号有：DZ20Y-331(0)。
二、接线控制原理：

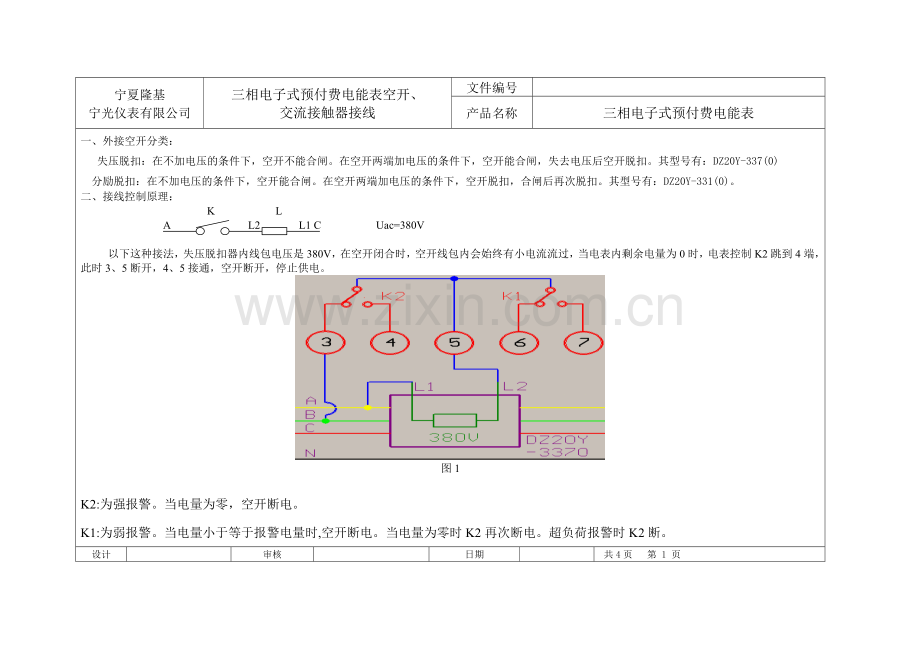

K L
A L2 L1 C Uac=380V

以下这种接法，失压脱扣器内线包电压是380V，在空开闭合时，空开线包内会始终有小电流流过，当电表内剩余电量为0时，电表控制K2跳到4端，此时3、5断开，4、5接通，空开断开，停止供电。

图1

K2:为强报警。当电量为零，空开断电。
K1:为弱报警。当电量小于等于报警电量时,空开断电。当电量为零时K2再次断电。超负荷报警时K2断。
设计

审核

日期

共4页 第 1 页

宁夏隆基宁光
仪表有限公司
三相电子式预付费电能表空开、
交流接触器接线
文件编号

产品名称
三相电子式预付费电能表
三、 DZ20Y-337系列失压脱扣开关的接线原理图

图2：强报警控制接线方式 图3：弱报警控制接线方式

强报警（K2）失压接法：当电表内还有余量时，K2的 3、5吸合。脱扣线包中有电压和电流，空气开关是闭合的。当电能表中电量余量为0时，K2动作，3、5断开，此时脱扣线包内无电流，失压脱扣器失压动作，开关断开停止供电。当电表内剩余电量一直为0时，合上空开，空开会重复以上操作，继续断开。当剩余电量不为0时，K2动作，3、5合上，此时脱扣器线包有电压和电流，空开可以合上，这样就实现了电表控制空开的目的。
弱报警（K1）失压接法：当电表内还有余量时，脱扣线包中有电压和电流，空气开关闭合，当电能表中剩余电量等于报警电量1时，K1动作，5、6断开，此时脱扣线包内无电流，脱扣器失压动作，开关断开停止供电。当用户再次插卡后，K1动作，5、6合上，空开可以合上，用户继续用电。当电表内剩余为0时，空开会重复以上操作，继续断开。这样就实现了电表控制空开的目的。
负荷控制功能：当用电负荷在连续2分钟内大于限容功率，电能表一级回路K1动作，5、6断开，空开断电。用户降低用电负荷，然后插入用户卡后，继电器回路K1恢复，负荷报警解除，用户可继续用电。
注意：以上两种接线方法，线包中电压都是380V的电压，如果线包的电压为220V，将A、B两相中的任意一端接到地线就可以了
设计

审核

日期

共4页 第 2 页
宁夏隆基宁光
仪表有限公司
三相电子式预付费电能表空开、
交流接触器接线
文件编号

产品名称
三相电子式预付费电能表
四、 DZ20Y-331系列分励脱扣开关接线原理图

图4：强报警控制接线方式 图5：弱报警控制接线方式

强报警（K2）分励接法：当电表内还有余量时，空气开关是闭合的，脱扣线包中无电压和电流。当电能表中电量余量为0时，K2动作，4、5合上，此时脱扣线包有电流，分励脱扣器动作，开关断开停止供电。当电表内剩余电量一直为0时，合上空开，空开会重复以上操作，继续断开。当剩余电量不为0时，K2动作，4、5会断开，此时脱扣器线包有电压、无电流，空开可以合上，这样就实现了电表控制空开的目的。
弱报警（K1）分励接法：当电表内还有余量时，空气开关是闭合的，脱扣线包中有电压和电流，当电能表中剩余电量等于报警电量1时，K1动作，5、7合上，此时脱扣线包内有电流，脱扣器动作，开关断开停止供电。当用户再次插卡后，K1动作，5、7断开，就可以顺利将空开合上，用户继续用电。当电表内剩余为0时，空开会继续断开。这样就实现了电表控制空开。
负荷控制功能：当用电负荷在连续5分钟内大于限容功率，电表启动负荷报警功能，电能表一级回路K1动作，5、7吸合，通过断路器断开用电回路, 电表有报警提示，提醒用户用电负荷过大，用户需要降低用电负荷，然后插入用户卡后，继电器回路K1恢复，负荷报警解除。
以上两种接线方法，线包中电压都是380V，如果开关线包的电压为220V，请将A、B两相中的任意一端接到地线就可以了。
设计

审核

日期

共4页 第 3 页
宁夏隆基宁光
仪表有限公司
三相电子式预付费电能表空开、
交流接触器接线
文件编号

产品名称
交流接触器
五、控制交流接触器：

图6：强报警控制接线方式 图7：弱报警控制接线方式
强报警（K2）分励接法：当电表内还有余电量时，3、5通路，此时交流接触器线包有电流，交流接触器吸和，用户用电。当剩余电量为0时，K2动作，3、5会断开，此时线包有电压、无电流，接触器断开。
弱报警（K1）分励接法：当电表内剩余电量等于报警电量1时，K1动作5、6断开，此时交流接触器线包无电流，交流接触器断开。当用户插卡后，K1动作5、6通路。交流接触器吸和。当剩余电量为0时，K1动作5、6断开，交流接触器断开。
注：为DTYS22D3型表控制端口，与之相对映。

DTYS22D2/C
DTYS33D3

强报警（K2）
弱报警(K1)
强报警（K2）
弱报警（K1）
取电压
失压脱扣开关
3 、5
5、6
8、10
10，11
开关进线端
分励脱扣开关
4、 5
5、7
9、10
10，12
开关出线端
220V交流接触器
3，5，（N）
5，6（N）
8、10（N）
10，11（N）
开关进线端

设计

审核

日期

共4页 第4 页
