市政给排水附件图例.doc

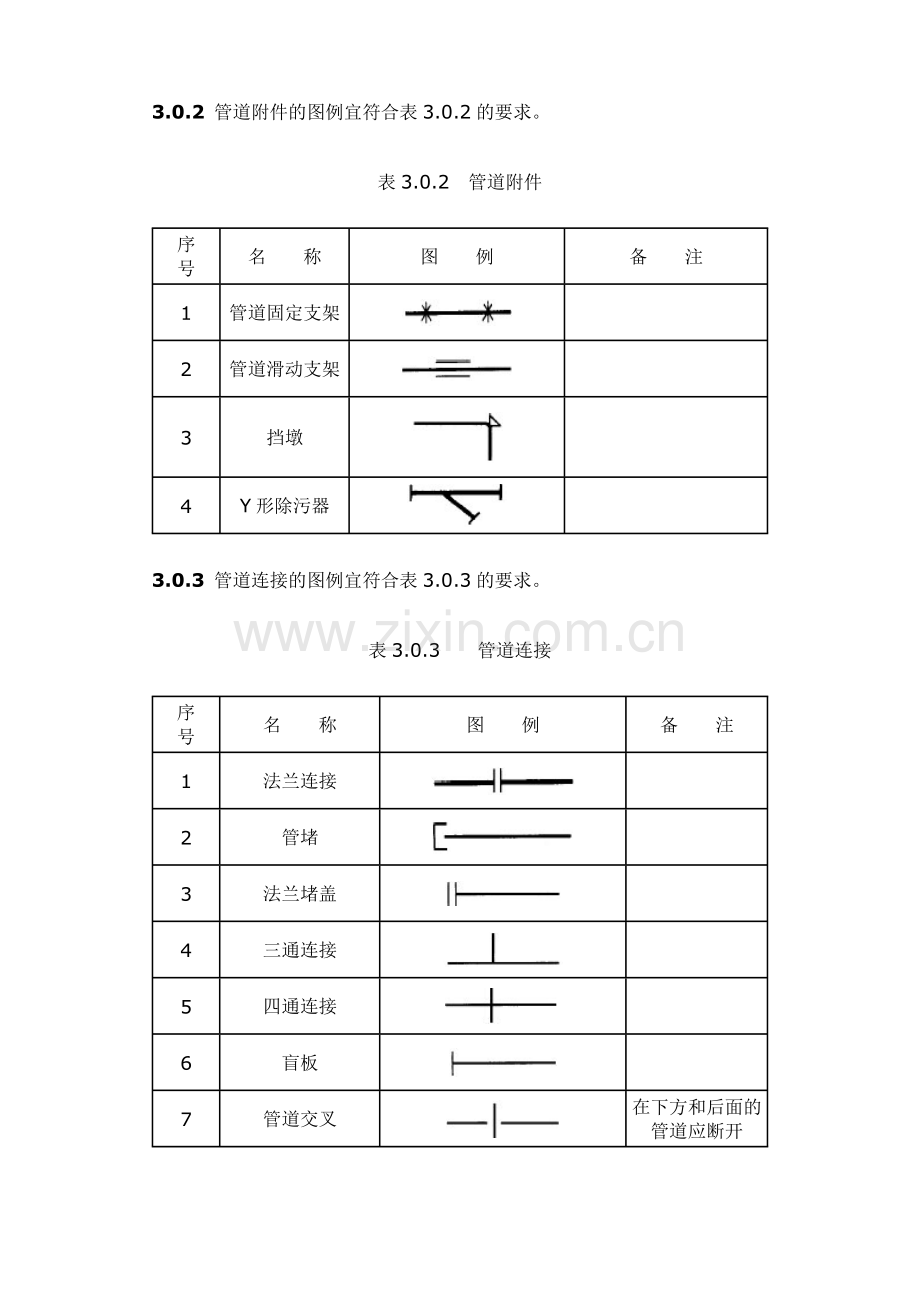

3.0.2 管道附件的图例宜符合表3.0.2的要求。
表3.0.2　管道附件
序　　号
名　　称
图　　例
备　　注
1
管道固定支架

2
管道滑动支架

3
挡墩

4
Y形除污器

3.0.3 管道连接的图例宜符合表3.0.3的要求。
表3.0.3　　管道连接
序　　号
名　　称
图　　例
备　　注
1
法兰连接

2
管堵

3
法兰堵盖

4
三通连接

5
四通连接

6
盲板

7
管道交叉

在下方和后面的管道应断开

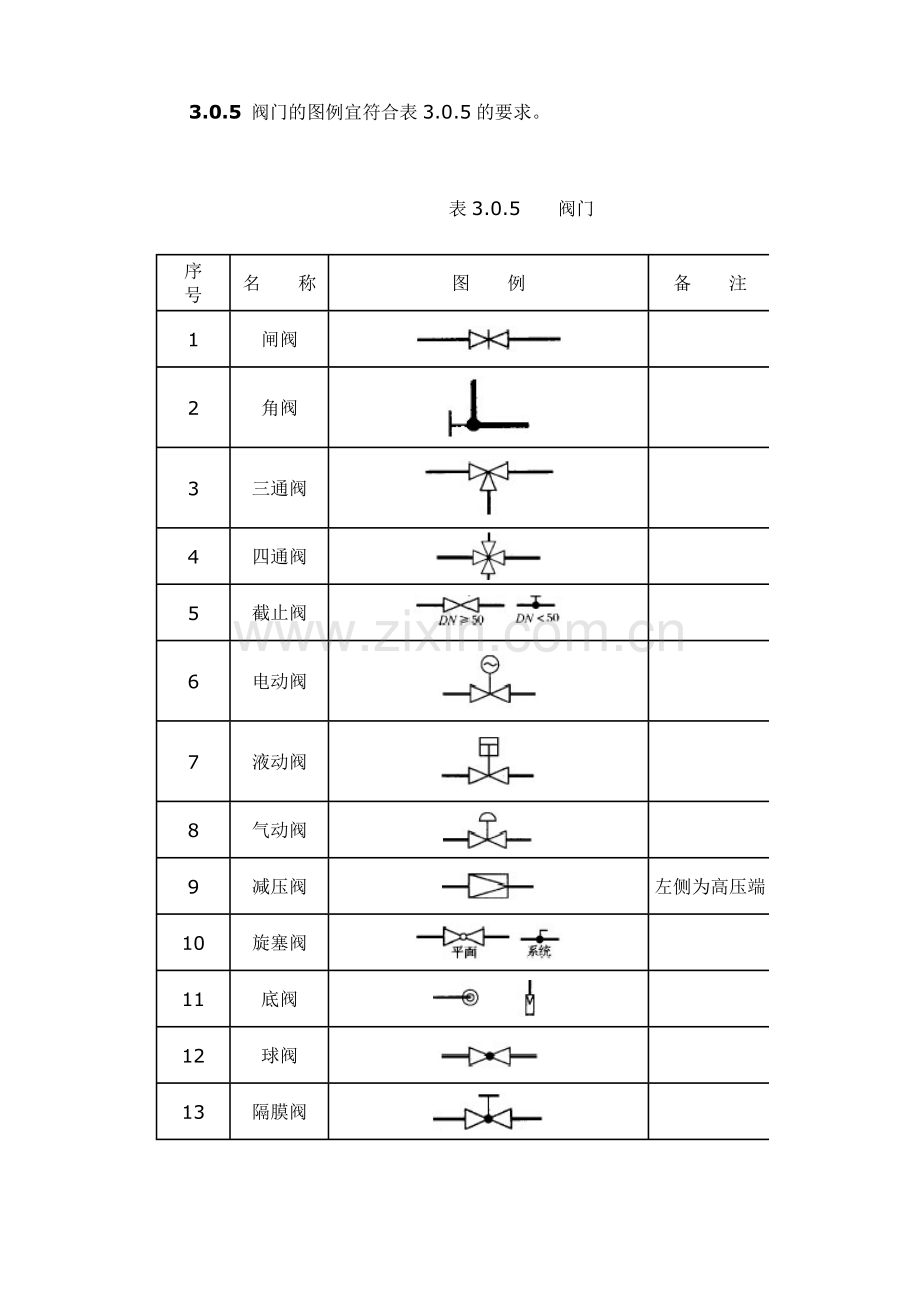

　　3.0.5 阀门的图例宜符合表3.0.5的要求。

　　　　　　　　　　　　　　　　表3.0.5　　阀门
序　　号
名　　称
图　　例
备　　注
1
闸阀

2
角阀

3
三通阀

4
四通阀

5
截止阀

6
电动阀

7
液动阀

8
气动阀

9
减压阀

左侧为高压端
10
旋塞阀

11
底阀

12
球阀

13
隔膜阀

14
气开隔膜阀

15
气闭隔膜阀

16
温度调节阀

17
压力调节阀

18
电磁阀

19
止回阀

20
消声止回阀

21
蝶阀

22
弹簧安全阀

23
平衡锤安全阀

24
自动排气阀

25
浮球阀

26
延时自闭冲洗阀

27
吸水喇叭口

28
疏水器

　　3.0.7 消防设施的图例宜符合表3.0.7的要求。

　　　　　　　　　　　　　　表3.0.7　　消防设施
序　　号
名　　称
图　　例
备　　注
1
消火栓给水管

2
室外消火栓

3
水泵接合器

注：分区管道用加注角标方式表示：如XH1、XH2、ZP1、ZP2……。

　　3.0.9 小型给水排水构筑物的图例宜符合表3.0.9的要求。

　　　　　　　　　　　　　表3.0.9　　小型给水排水构筑物
序　　号
名　　称
图　　例
备　　注
1
雨水口

单口

双口
2
阀门井
检查井

3
水封井

4
跌水井

5
水表井

　　3.0.11 给水排水专业所用仪表的图例宜符合表3.0.11的要求。

　　　　　　　　　　　　　　　表3.0.11　　仪表
序　　号
名　　称
图　　例
备　　注
1
温度计

2
压力表

3
自动记录压力表

4
压力控制器

5
水表

6
自动记录流量计

7
转子流量计

8
真空表

9
温度传感器

10
压力传感器

11
pH值传感器

12
酸传感器

13
碱传感器

14
余氯传感器
