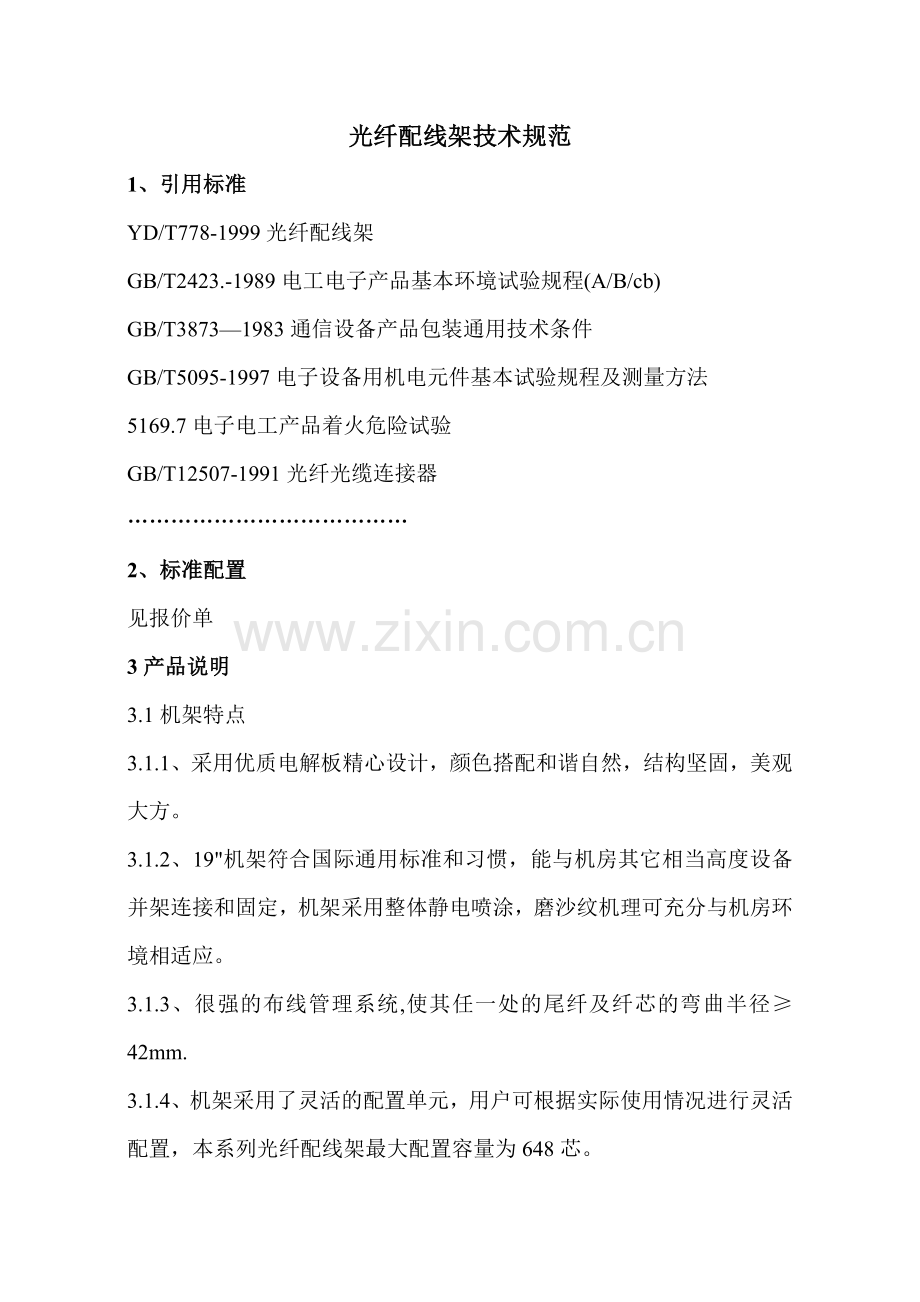

光纤配线架技术规范
1、引用标准
YD/T778-1999光纤配线架
GB/T2423.-1989电工电子产品基本环境试验规程(A/B/cb)
GB/T3873—1983通信设备产品包装通用技术条件
GB/T5095-1997电子设备用机电元件基本试验规程及测量方法
5169.7电子电工产品着火危险试验
GB/T12507-1991光纤光缆连接器
…………………………………
2、标准配置
见报价单
3产品说明
3.1机架特点
3.1.1、采用优质电解板精心设计，颜色搭配和谐自然，结构坚固，美观大方。
3.1.2、19"机架符合国际通用标准和习惯，能与机房其它相当高度设备并架连接和固定，机架采用整体静电喷涂，磨沙纹机理可充分与机房环境相适应。
3.1.3、很强的布线管理系统,使其任一处的尾纤及纤芯的弯曲半径≥42mm.
3.1.4、机架采用了灵活的配置单元，用户可根据实际使用情况进行灵活配置，本系列光纤配线架最大配置容量为648芯。
3.1.5、外观图片

GPX72B5型光纤配线柜(450*750*2000)

ZHPX-35综合配线柜(2000*350*3000)
注：只须将DDF部分改为ODF，则型号变为GPX72B8
3.2功能
3.2.1、光缆固定与保护功能：具有光缆引入、固定和保装置。该装置将光缆引入并固定在机架上，保护光缆及缆中纤芯不受损伤。光缆金属部分与机架绝缘，固定后的光缆金属护套及加强芯可靠连接高压防护接地装置。
3.2.2、光纤终接设备：具有光纤终接装置。该装置便于光缆纤芯及尾纤接续操作、施工、安装和维护。固定和保护接头部位平直而不位移，避免外力影响，保证盘绕的光缆纤芯、尾纤不受损伤。
3.2.3、调线功能：通过光纤跳线连接器，能迅速方便地调度光缆中的纤芯序号及改变光传输系统的路序。
3.2.4、光缆纤芯和尾纤的保护功能：光缆开剥后纤芯有保护装置并固定后引入光纤终接装置。
3.3主要性能指标：
3.3.1使用条件：
工作温度：－40℃～＋90℃
相对湿度：≤95%（＋30℃）
大气压力：70Kpa～106Kpa
3.3.2光电性能：
a介入损耗≤0.15dB附加损耗≤0.2dB
b回波损耗≥50dB附加损耗≤5dB
c光纤活动连接器耐久性
整套连接器插拔500次后插针不得有机械损伤，同时附加变动量损耗≤0.2dB；回波损耗≥50dB。附加变动量损耗≤5dB
3.3.3机架高压防护地与光缆加强芯及金属相连，地线的截面积≥6mm2,
3.3.4机架高压防护装置与机架绝缘，绝缘电阻不小于1×103MΩ/500V（DC）。
3.3.5机架高压防护装置与机架间耐压不小于3000V（DC）/1min不击穿、无飞弧现象。
3.3.6适用性指标：
标称工作波长 850nm 、1310nm 、1550nm；
光纤光缆应符合GB/T11819和GB/T7424规范；
光纤活坳连接器符合GB12507以及相关标准规范.
3.3.7外形尺寸、容量：(可根据客户的要求设计生产不同的配线架
型号
规格
配线单元
配线容量
GPX72B5-1-1
2000×750×450
7
504
GPX72B5-1-2
2000*600*600
7
504
3.3.8内部模块布线图

3.3.9机柜布线图(见3.1.5、外观图)调节光缆固定单元使机柜可上下进经线,光缆进入机柜时，其弯曲半径大于光缆直径的25倍。
4、检验标准
光纤配线架/柜检验标准
编制
审核
批准

编号：ST02-02
版号：A
修改次数：0
生效日期：2003年6月10日
技 术 要 求
检验方法及工具
抽样计划

1、外观、装配及功能要求

1.1
架/柜体内外表面无油迹，灰尘，碎屑等异物。
目视、塞尺
全检
1.2
所有紧固件必须牢固，材料为不锈钢，且无漏装、滑丝、错位现象。固定配件无漏装、错装。
1.3
电镀件无起皮、发黑、漏镀现象。
1.4
涂覆层表面光洁，色泽均匀，无流挂、露底。金属件无毛刺、锈蚀等现象。
1.5
丝印字体清晰，饱满，无拖尾，无写边等现象。
1.6
机械活动的部位转动灵活，转动时无异常响声。无晃动现象，插拔件插拔适度，锁定可靠。
1.7
有门的门缝不得大于2mm，门的开启角应不小于120°
1.8
各种文字、图形、符号、容量标识和标志清晰，完整，贴纸标志整齐干净，无折皱。
1.9
功能要求包括光缆固定与保护功能、光纤终接功能、调线功能、光缆纤芯和尾纤的保护功能容量。

2、尺寸

2.1
符合图纸要求
卷尺
抽1台 Ac＝0

3、丝印附着力

3.1
用宽度为45MM以透明胶带贴紧文字图案，并用手将空毛压出，按紧确认粘合紧密后停滞10S，手持胶带揭起，使其瞬间的脱离面板油墨无剥离现象
目视
抽1台 Ac＝0

4、配件性能（适配器和跳线）

4.1
插入损耗：
pc≤0.2dB upc≤0.15dB Apc≤0.15dB
OTRL-2插损回损测试仪（如只有适配器时用我公司与它同型号且合格的跳线测试）
全检，每台配件按GB／2828，Ⅱ AQL1.0,如只有适配器时，回波损耗 以Ⅰ AQL1.0
4.2

回波损耗：
PC≥45dB upc≥50dB Apc≥60dB。

5、架/柜体电气性能

5.1
绝缘电阻：≥1000MΩ（500VDC±50V）
绝缘电阻测试仪
全检
5.2
抗电强度： 在≥3000VDC／MIN时，无击穿，无飞弧
耐压测试仪

6、包装

6.1
各配件数量、型号、规格符合装箱清单，且有装箱清单，使用手册齐备
目视
全检
6.2
所检架/柜体应塑料袋或泡沫套装装入木箱中
6.3
木箱表面型号、名称与所检箱型号、名称一致
6.4
木箱表面应表明注意事项，及箱体编号以及客户的名称，客户收件人等
