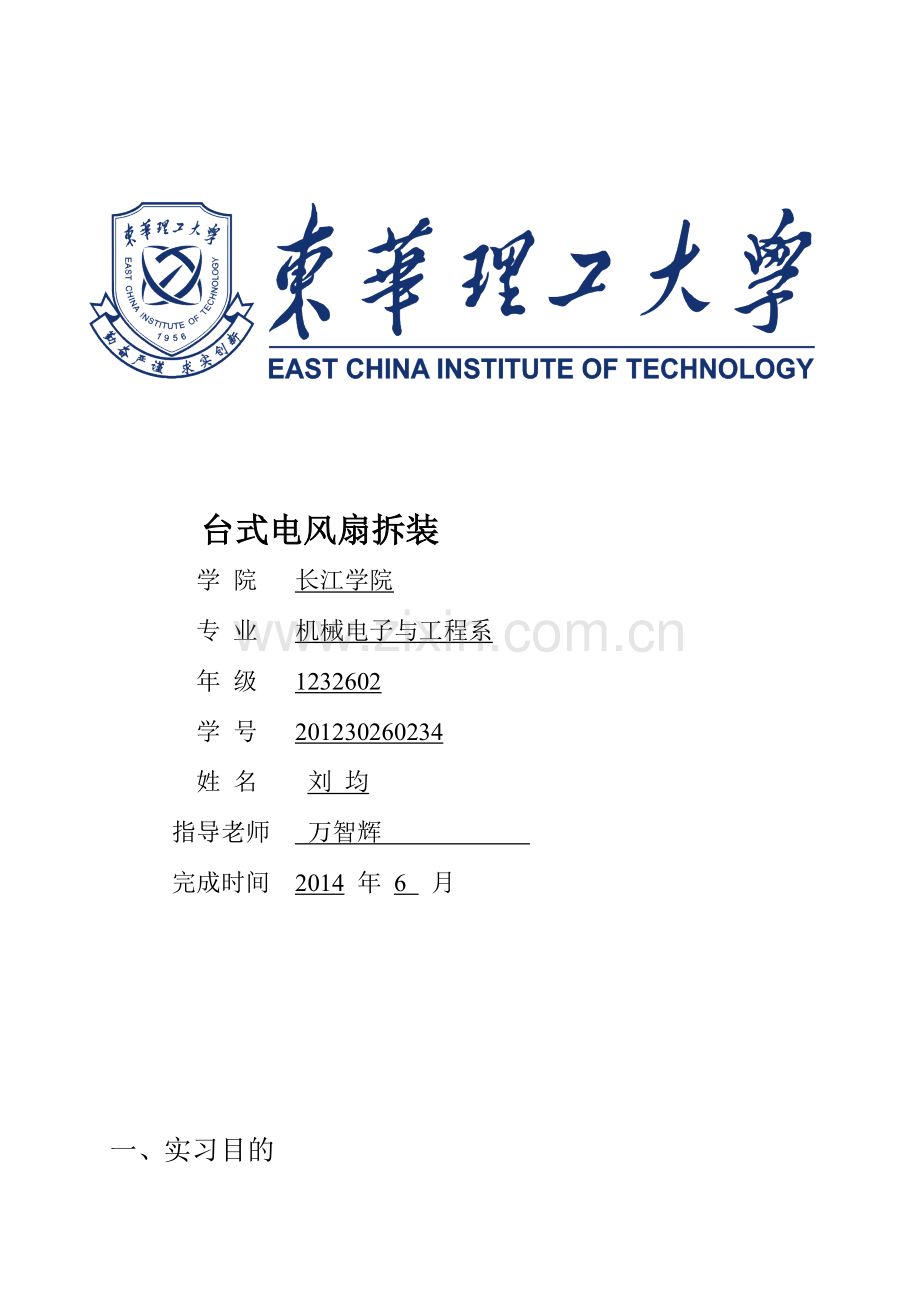

台式电风扇拆装
学 院 长江学院
专 业 机械电子与工程系
年 级 1232602
学 号 201230260234
姓 名 刘 均
指导老师 万智辉
完成时间 2014 年 6 月

一、实习目的

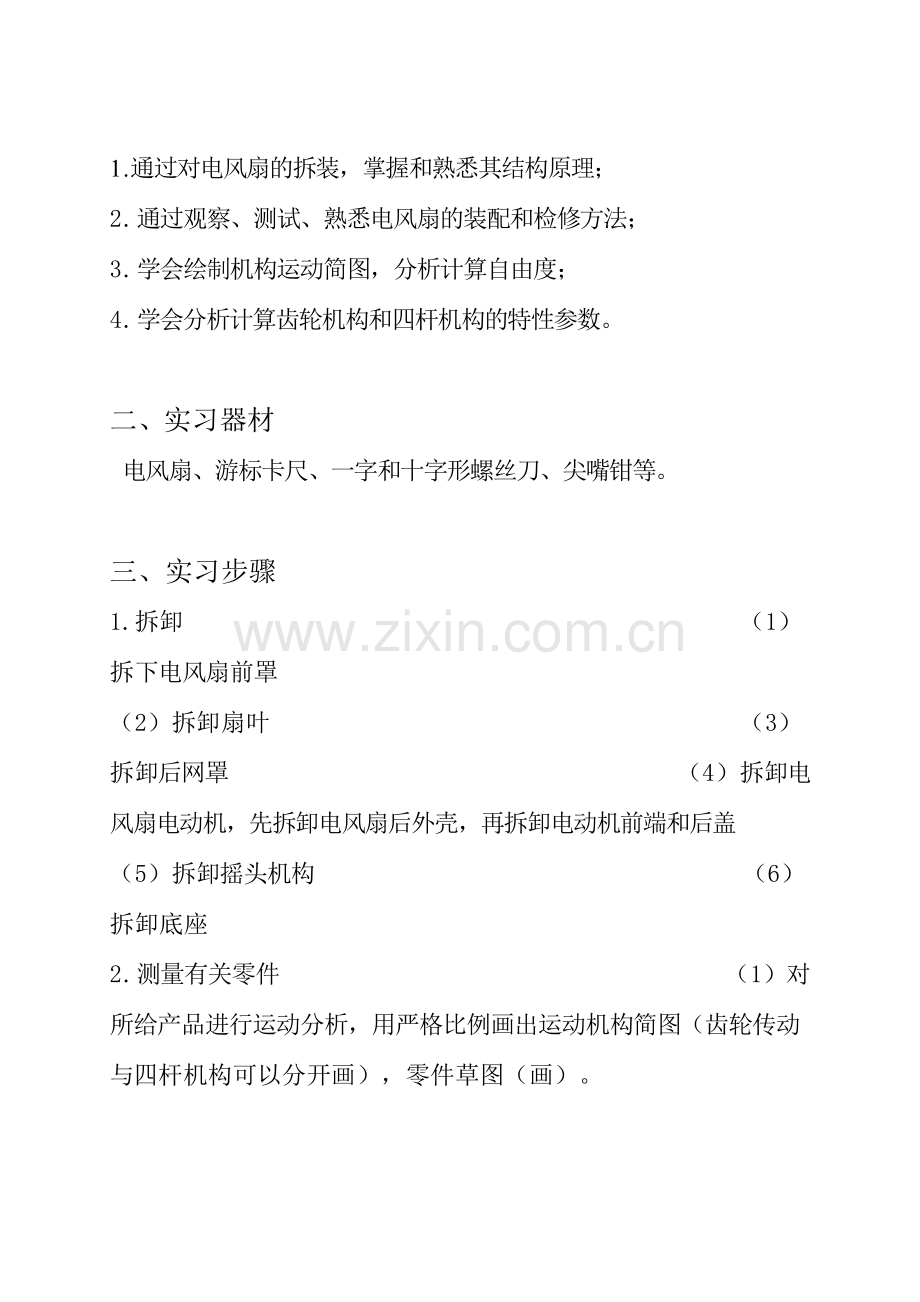

1.通过对电风扇的拆装，掌握和熟悉其结构原理；
2.通过观察、测试、熟悉电风扇的装配和检修方法；
3.学会绘制机构运动简图，分析计算自由度；
4.学会分析计算齿轮机构和四杆机构的特性参数。

二、实习器材
电风扇、游标卡尺、一字和十字形螺丝刀、尖嘴钳等。

三、实习步骤
1.拆卸 （1）拆下电风扇前罩 （2）拆卸扇叶 （3）拆卸后网罩 （4）拆卸电风扇电动机，先拆卸电风扇后外壳，再拆卸电动机前端和后盖 （5）拆卸摇头机构 （6）拆卸底座
2.测量有关零件 （1）对所给产品进行运动分析，用严格比例画出运动机构简图（齿轮传动与四杆机构可以分开画），零件草图（画）。

3.组装
（1） 组装底座；
（2） 组装摇头机构；
（3） 组装电风扇电动机，先组装电动机前端和后盖，再组装电风扇后外壳；
（4） 组装后网罩；
（5） 组装扇叶；组装电风扇前罩。
4.风扇摇头机构
台式电风扇摇头机构可以分解为风扇左右摆动和风扇上下俯仰运动，要完成左右摆动需要完成减速、传动轴线变换、左右摆动、上下俯仰运动，可以分别选用以下机构。减速机构可以选用齿轮传动、带轮传动、链轮传动等；传动轴线变换可以选用蜗杆蜗轮、锥齿轮等；风扇要摆转动可采用平面连杆实现。以双摇杆机构的连杆作为主动件，则其中一个连架杆的摆动即实现风扇的左右摆动（风扇安装在连架杆上）。风扇的上下俯仰运动可采用连杆机构、凸轮机构等实现。

4.1减速机构选用
4.1.1 齿轮传动

（1）内啮合齿轮机构 （2）外啮合齿轮机构

4.2 传动轴线变换

(3)蜗杆蜗轮机构

（4）机构运动简图

八、 拆装电风扇过程分析和总结：
1. 首先对风扇的整体外表进行大致了解，了解其运动状态。
2. 对风扇各个构件进行拆解，依次拆开，分解，并熟悉，记住拆开的步骤，有利于组装回去。
3. .了解风扇的工作原理，与及变速器的工作原理，四杆机构的运动简图，蜗杆受力状态。
4. 依次画出齿轮，蜗杆，齿轮系的各个零件的齿轮，尺寸。
5. 组装回去，按原来的步骤安装回去即可。
总结：本次实践课程的对象为台式电风扇，物品虽小，但却包含许多机械方面的知识，比如扇叶的旋转机构，扇头的摆动，机构和连杆机构等，在元件结构分析过程中使我对书本上的知识有了进一步的了解。
