QYJY-501便携式人工模拟降雨器产品介绍.doc

产品名称：便携式全自动人工模拟降雨器
产品型号：QYJY-501
【产品简介】 QYJY-501型便携式全自动人工模拟降雨器是西安清远测控技术有限公司专门为野外（室外）科研实验研制开发的一款垂直下喷式自然降雨仿真设备。该设备采用预先设定降雨参数、逼近式闭环控制降雨过程等先进技术，配备了当前最先进的铜质旋转下喷式模拟降雨喷头和具有自主知识产权的控制器及软件，所模拟雨滴粒径、降雨动能与自然降雨十分接近，经过多年连续率定实验，完全可达到所需要求。

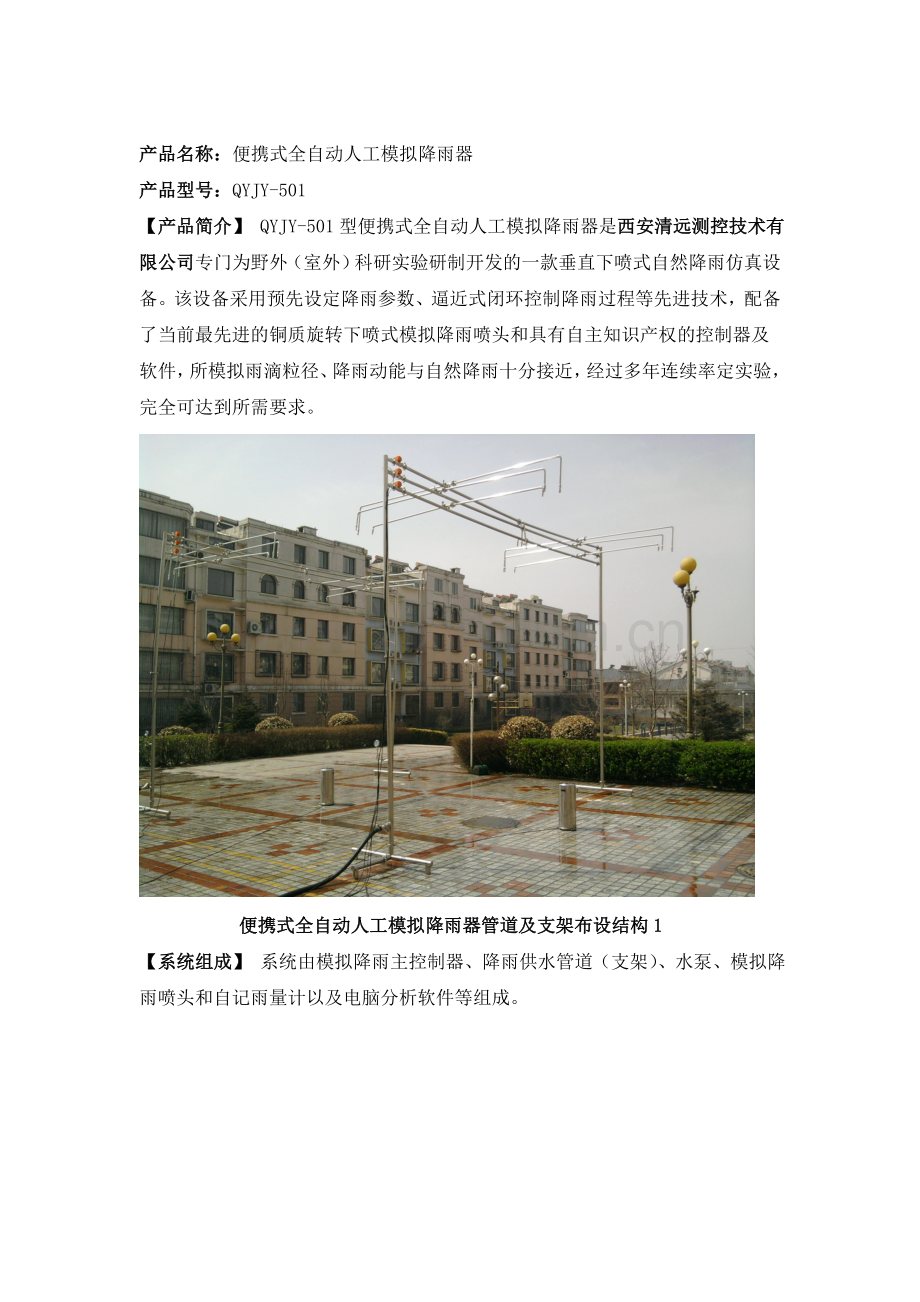

便携式全自动人工模拟降雨器管道及支架布设结构1
【系统组成】 系统由模拟降雨主控制器、降雨供水管道（支架）、水泵、模拟降雨喷头和自记雨量计以及电脑分析软件等组成。

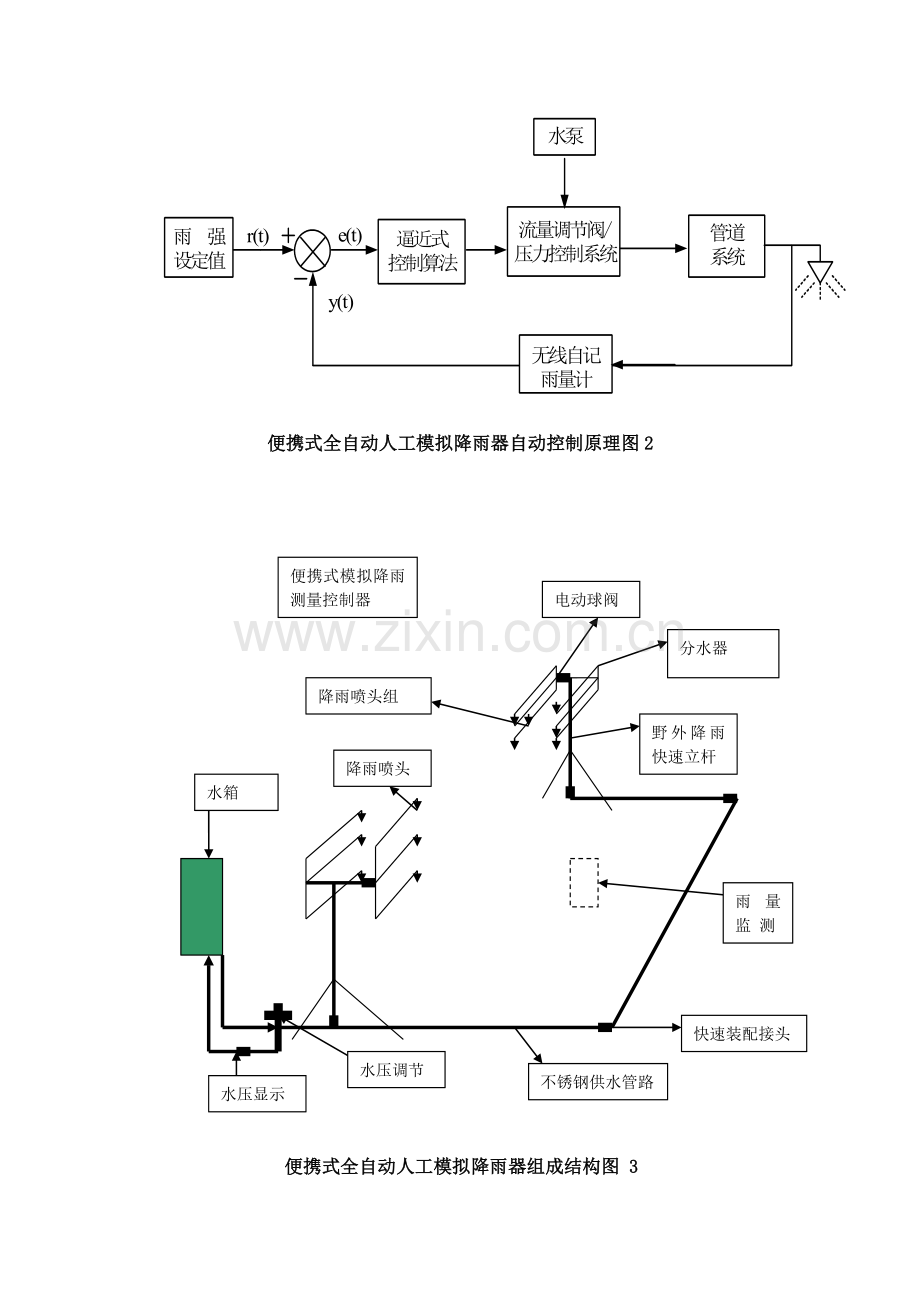

便携式全自动人工模拟降雨器自动控制原理图2

水压调节
水压显示
不锈钢供水管路
快速装配接头
水箱
野外降雨快速立杆
雨量监 测
电动球阀
分水器
降雨喷头
降雨喷头组
便携式模拟降雨测量控制器

便携式全自动人工模拟降雨器组成结构图 3

便携式全自动人工模拟降雨器喷头布设结构 4

便携式全自动人工模拟降雨器控制球阀 5

便携式全自动人工模拟降雨器主控制器 6
【技术参数】
1、雨强连续变化范围：　 15~ 200mm/h
2、降雨面积： 1 m2-25m2等可选
3、降雨高度： 4m（4-6m可选）
4、降雨均匀度： 大于0.8
5、雨滴大小调控范围： 0.37～ 6mm
6、降雨历时： 任意
7、降雨测量误差： ≤2%
8、雨量计承雨口内径： Φ200±0.6mm
9、雨量计分辨力： 0.1mm
10、主控制器工作电压： AC220V 50Hz
11、工作环境温度：　　　　　0~+60℃
12、工作环境湿度： ≤95%RH(+40℃)
13、数据采集器存储容量： ≥32000条
14、通讯方式： RS232和RS485
15、设计使用寿命： 大于10年
【性能特点】
1、该模拟降雨器选用不锈钢管（国标304）作供水管道和支架，不仅美观大方、结实耐用，而且可避免降雨喷头长期使用造成阻塞，方便维护。
2、该模拟降雨器各部件均使用个体功能完备的小模块，通过手铐式连接，手工即可装配完成，既方便运输，又方便实验。

便携式全自动人工模拟降雨器连接方式 7
3、该模拟降雨器的选用皮实耐用的电动球阀，以终端实际降雨参数调节控制降雨过程，这样有效克服了从水源到喷头各个环节的损耗和阻力造成的误差，仿真程度高，雨强调控范围大，均匀度良好，操作简单便捷。

便携式全自动人工模拟降雨器喷头组成结构 8

专业用于野外径流小区上的移动式全自动人工模拟降雨器 9

专业用于变坡钢槽上的便携式全自动人工模拟降雨器 10

雨强可达600mm/h的便携式全自动人工模拟降雨器 11

雨强可达600mm/h的便携式全自动人工模拟降雨器 12
