真空钎焊炉

一 检修与保养
每日检修与保养
每日维护项目表
序号
项目
检查与维护方式
备注
1
加热带与水冷电极连接
每天检查炉膛内加热带与水冷电极连接处是否连接可靠，如有松动紧固之

2
加热带与加热带连接
每天检查炉膛内加热带与加热带连接处是否可靠如有松动紧固之

3
扩散泵水冷壁
扩散泵工作时要确保扩散泵水冷壁不得烫手，

4
控制柜加热电流指示表
加热室加热过程中电流表不应急剧偏摆，如有则相应的加热体可能出现短路现象，排除短路原因

5
料车
料车为液压料车，如有液压油泄漏会使液压车不能正常工作

6
机械泵
机械泵皮带可能会出现松动，表现形式为机械泵启动时间长，声音刺耳；泵油污染乳化，表现形式为泵油为乳白色，需打开气镇阀除水或更换泵油

7
罗茨泵
观察泵顶润滑油杯，如杯内无油要及时添加

8
行程开关或限位开关
观察行程开关或限位开关指示灯是否有不亮

9
短路风险
每天检查炉膛内加热带上是否有金属物与之搭接，如有可能会造成短路封险，请将之去掉或做防护

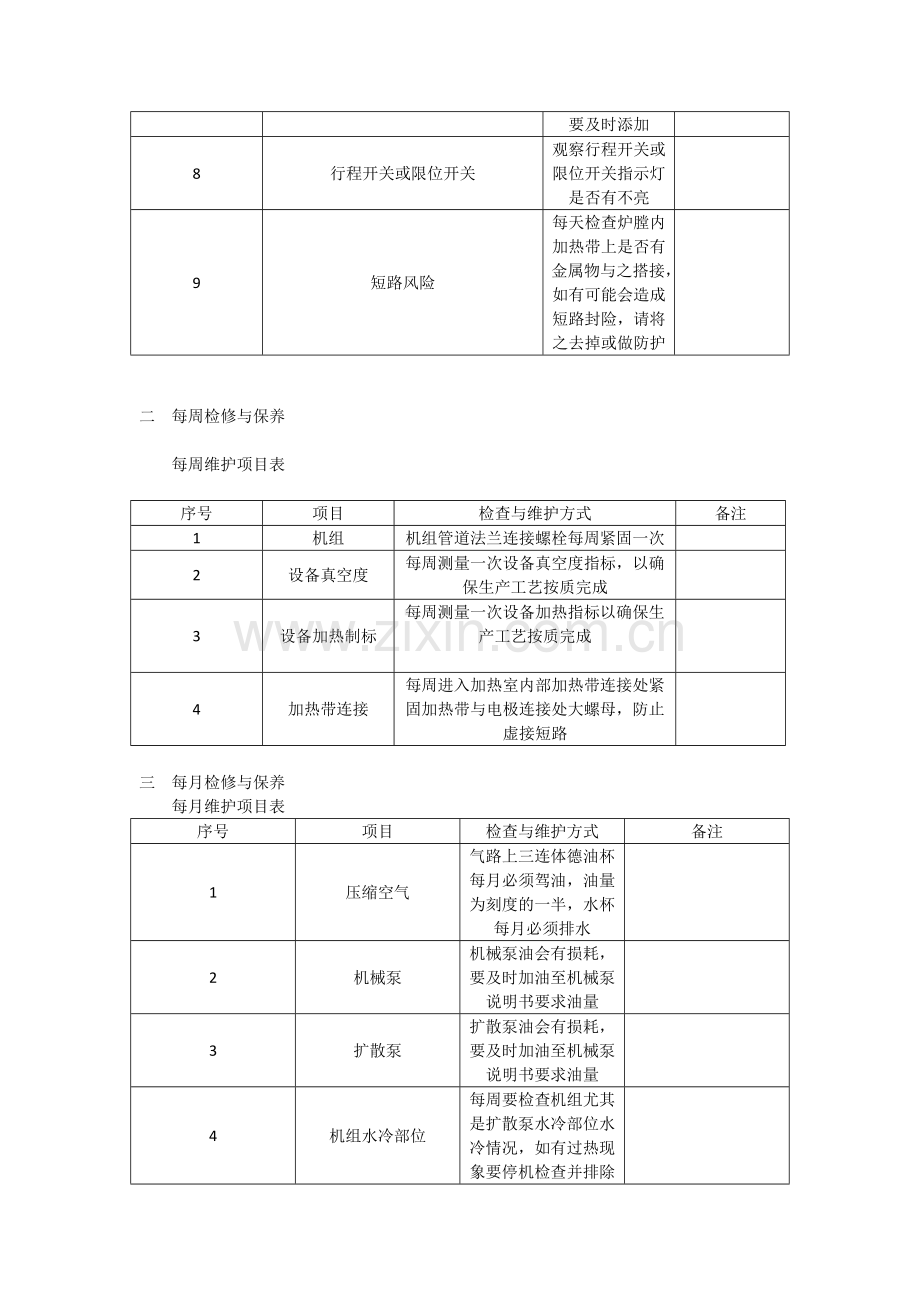

二 每周检修与保养

每周维护项目表

序号
项目
检查与维护方式
备注
1
机组
机组管道法兰连接螺栓每周紧固一次

2
设备真空度
每周测量一次设备真空度指标，以确保生产工艺按质完成

3
设备加热制标
每周测量一次设备加热指标以确保生产工艺按质完成

4
加热带连接
每周进入加热室内部加热带连接处紧固加热带与电极连接处大螺母，防止虚接短路

三 每月检修与保养
每月维护项目表
序号
项目
检查与维护方式
备注
1
压缩空气
气路上三连体德油杯每月必须驾油，油量为刻度的一半，水杯每月必须排水

2
机械泵
机械泵油会有损耗，要及时加油至机械泵说明书要求油量

3
扩散泵
扩散泵油会有损耗，要及时加油至机械泵说明书要求油量

4
机组水冷部位
每周要检查机组尤其是扩散泵水冷部位水冷情况，如有过热现象要停机检查并排除故障后z在使用设备

四 每半年检修与保养

每半年维护项目表

序号
项目
检查与维护方式
备注
1
扩散泵
更换扩散泵泵油

2
机械泵
更换机械泵泵油

3
送料车
检查送料车手动液压缸及链条使用情况，如有磨损较大及缺少润滑油要及时更换维修

4
压缩空气
压缩空气引入口处每半年要定期排水

5
水冷系统
检查各个软管水路接口处是否有固体颗粒物堵塞，回水是否正常

五 主要使用性能指标
5.1 炉体形式：卧式双层冷壁结构
5.2有效恒温区尺寸：1200*700*500
5.3最大装炉量：450kg
5.4最高温度：1350°C
5.5工作温度：1250°C
5.6炉温均匀性：±5° C
5.7极限真空度：1*10-3pa
5.8工作真空度：5*10-3pa
5.9压升率：0.3pa/h5
5.10控温方式：四点控温
5.11控温精度：±1°C
5.12升温速率：速度可控，空炉40min内从室温升至1250°C
5.13冷却方式：强制冷却 气体冷却
5.14降温速率：空炉从1150°C降至150°C≦30分钟
5.15加热功率：约150kw
5.16最大充气压力：≦0.2mpa
5.17自动充气压力设定：约9*10 4pa

型号：ZHS-150
