扭力起子校验指导书.doc

名碩電腦(蘇州)
有限公司

扭力起子校驗指導書

日期:11.07.2001
版本:2

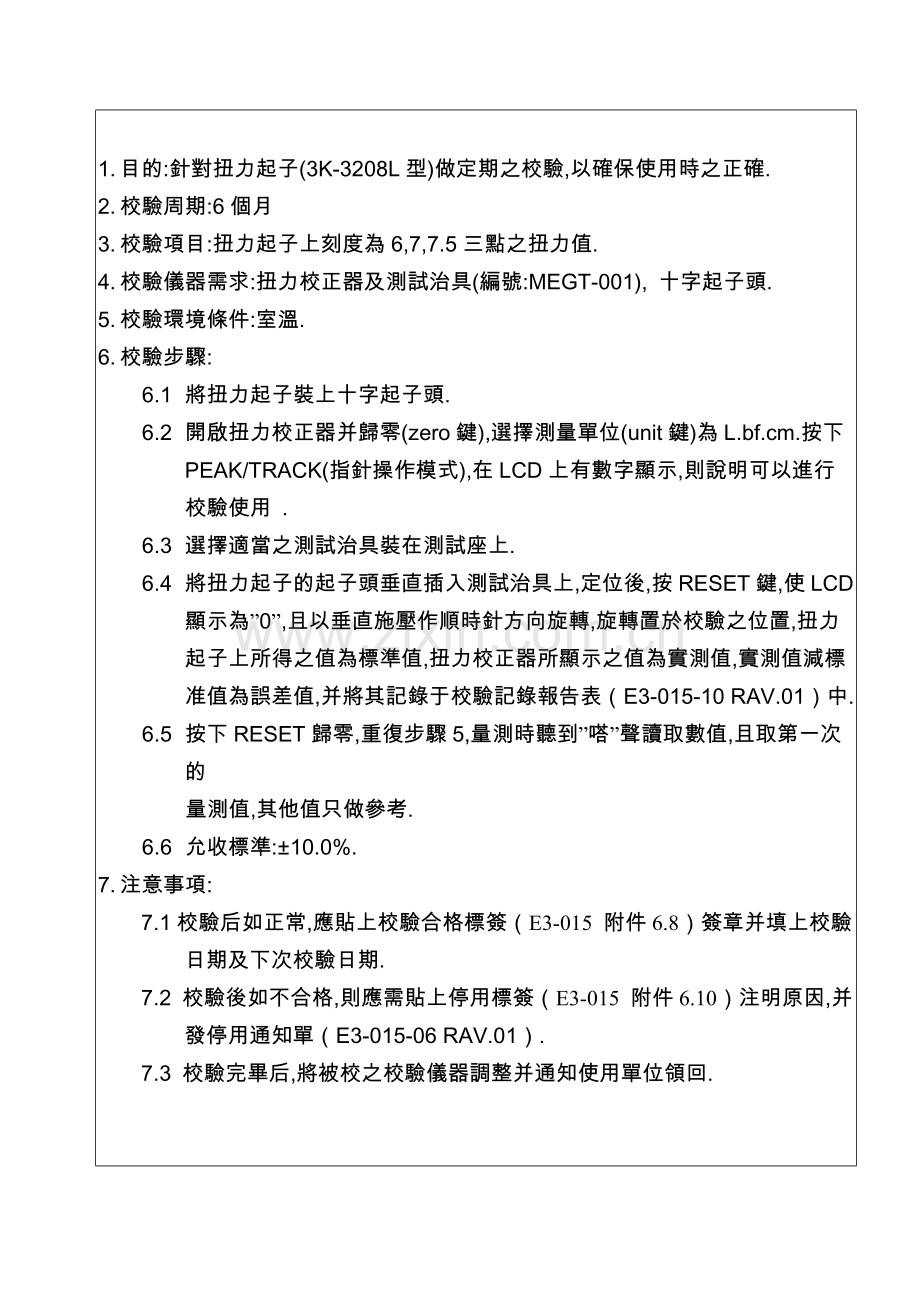

1. 目的:針對扭力起子(3K-3208L型)做定期之校驗,以確保使用時之正確.
2. 校驗周期:6個月
3. 校驗項目:扭力起子上刻度為6,7,7.5三點之扭力值.
4. 校驗儀器需求:扭力校正器及測試治具(編號:MEGT-001), 十字起子頭.
5. 校驗環境條件:室溫.
6. 校驗步驟:
6.1 將扭力起子裝上十字起子頭.
6.2 開啟扭力校正器并歸零(zero鍵),選擇測量單位(unit鍵)為L.bf.cm.按下PEAK/TRACK(指針操作模式),在LCD上有數字顯示,則說明可以進行校驗使用 .
6.3 選擇適當之測試治具裝在測試座上.
6.4 將扭力起子的起子頭垂直插入測試治具上,定位後,按RESET鍵,使LCD顯示為”0”,且以垂直施壓作順時針方向旋轉,旋轉置於校驗之位置,扭力起子上所得之值為標準值,扭力校正器所顯示之值為實測值,實測值減標准值為誤差值,并將其記錄于校驗記錄報告表（E3-015-10 RAV.01）中.
6.5 按下RESET歸零,重復步驟5,量測時聽到”嗒”聲讀取數值,且取第一次的
量測值,其他值只做參考.
6.6 允收標準:±10.0%.
7. 注意事項:
7.1校驗后如正常,應貼上校驗合格標簽（E3-015 附件6.8）簽章并填上校驗日期及下次校驗日期.
7.2 校驗後如不合格,則應需貼上停用標簽（E3-015 附件6.10）注明原因,并發停用通知單（E3-015-06 RAV.01）.
7.3 校驗完畢后,將被校之校驗儀器調整并通知使用單位領回.

名碩電腦(蘇州)
有限公司

版本: 1.0
日期: 98年11月2 日
頁數: 1/1
