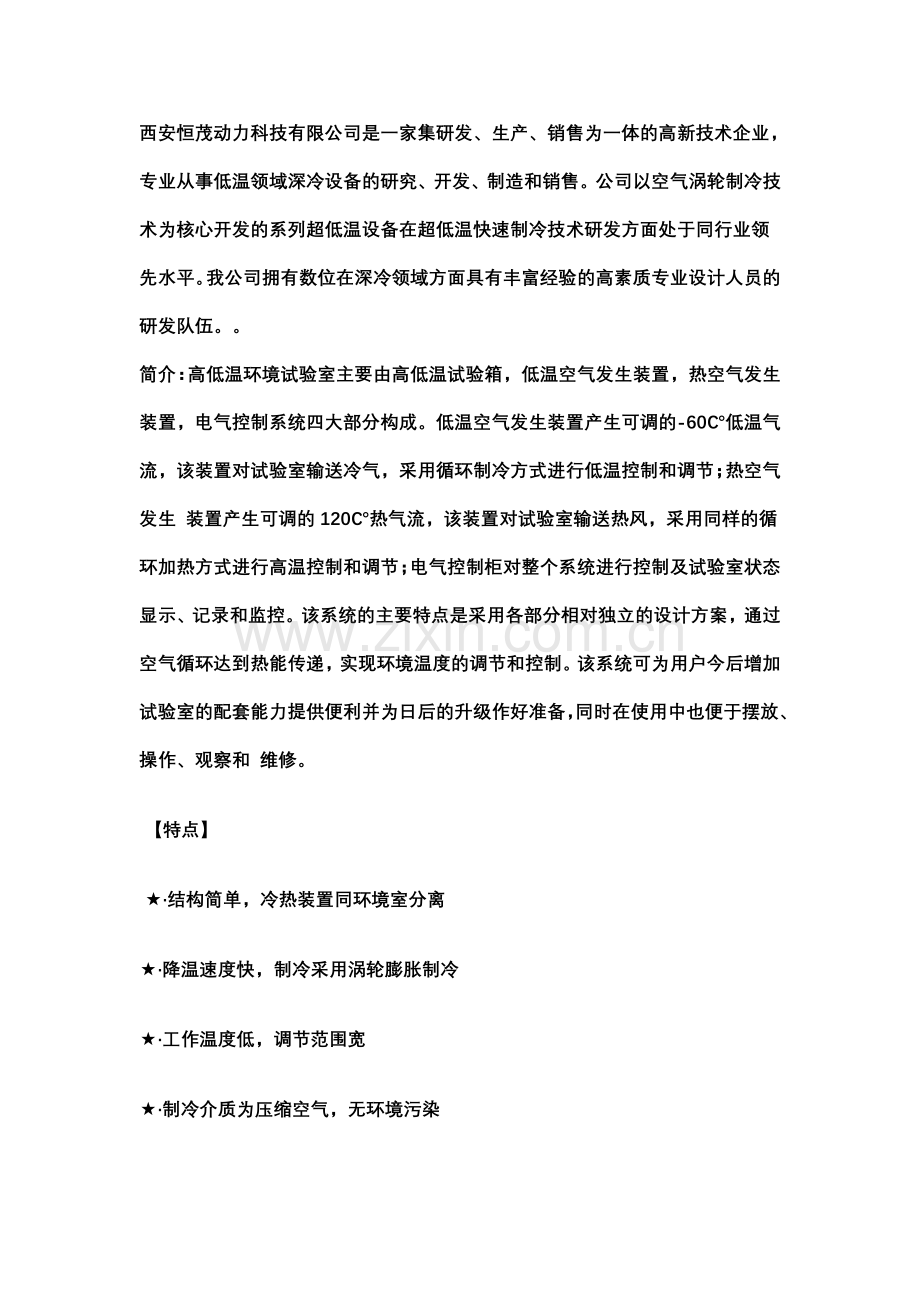

西安恒茂动力科技有限公司是一家集研发、生产、销售为一体的高新技术企业，专业从事低温领域深冷设备的研究、开发、制造和销售。公司以空气涡轮制冷技术为核心开发的系列超低温设备在超低温快速制冷技术研发方面处于同行业领先水平。我公司拥有数位在深冷领域方面具有丰富经验的高素质专业设计人员的研发队伍。。
简介：高低温环境试验室主要由高低温试验箱，低温空气发生装置，热空气发生装置，电气控制系统四大部分构成。低温空气发生装置产生可调的-60℃低温气流，该装置对试验室输送冷气，采用循环制冷方式进行低温控制和调节；热空气发生 装置产生可调的120℃热气流，该装置对试验室输送热风，采用同样的循环加热方式进行高温控制和调节；电气控制柜对整个系统进行控制及试验室状态显示、记录和监控。该系统的主要特点是采用各部分相对独立的设计方案，通过空气循环达到热能传递，实现环境温度的调节和控制。该系统可为用户今后增加试验室的配套能力提供便利并为日后的升级作好准备，同时在使用中也便于摆放、操作、观察和 维修。
 【特点】
 ★·结构简单，冷热装置同环境室分离
★·降温速度快，制冷采用涡轮膨胀制冷
★·工作温度低，调节范围宽
★·制冷介质为压缩空气，无环境污染

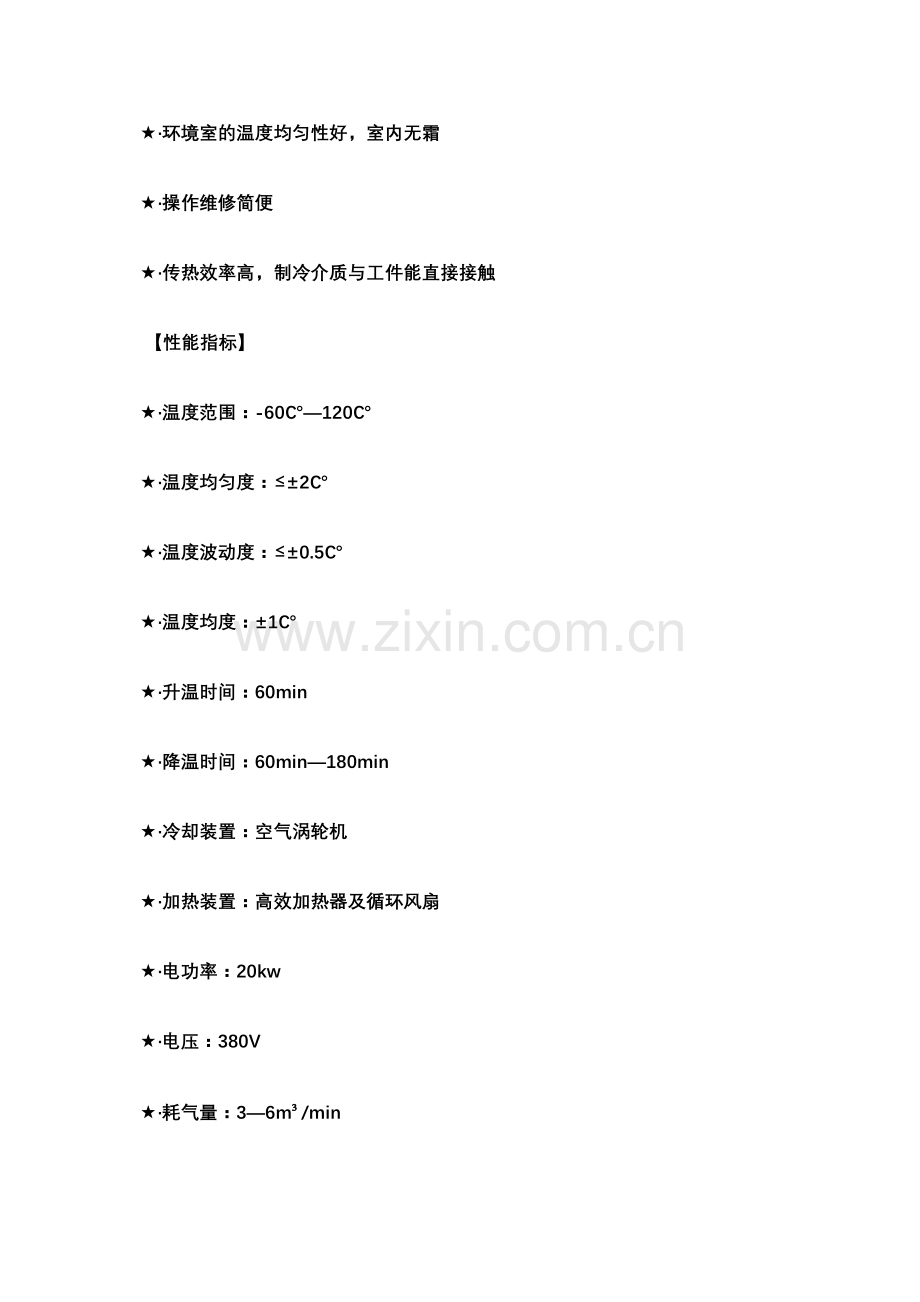

★·环境室的温度均匀性好，室内无霜
★·操作维修简便
★·传热效率高，制冷介质与工件能直接接触
 【性能指标】
★·温度范围：-60℃—120℃
★·温度均匀度：≤±2℃
★·温度波动度：≤±0.5℃
★·温度均度：±1℃
★·升温时间：60min
★·降温时间：60min—180min
★·冷却装置：空气涡轮机
★·加热装置：高效加热器及循环风扇
★·电功率：20kw
★·电压：380V
★·耗气量：3—6m³/min
★·压力：0.6MPa
★·温度控制：自动控温，带PID调节，LED数码显示
★·内壁材料：不锈钢
★·保温材料：聚氨酯及隔热棉
 【主要技术指标】
型号
容积m³
有效尺寸mm
FDX-7
7
1600X2400X1950
FDX-10
10
2100X2400X1950
FDX-16
16
3400X2400X1950
FDX-35
35
3900X2400X3750
FDX-43
43
4800X2400X3760
 【空气涡轮制冷机】
在低温环境试验中，制冷方法通常是采用氟利昂压缩制冷，此种方法在大型环境制冷设备中效率低、降温慢、成本高，维修难得大，使用不方便。我公司研制生产的空气涡轮制冷机，采用涡轮绝热膨胀技术，用压缩空气作为动力及制冷介质，可在短时间内将低温箱内部温度将至-100℃，操作简单方便。
 【工作原理】
   空气涡轮制冷机是根据压缩空气膨胀制冷基本原理制造，其主要原件是用涡轮冷却器，压缩空气经涡轮冷却器绝热膨胀后，由于输出机械功，空气本身内能减少。温度明显下降，其下降的程度取决于压缩空气进出口的压比，即膨胀比。本装置采用回冷循环，通过高效热交换器，充分利用余冷，将涡轮冷却器进口温度不断降低，从而是涡轮冷却器出口温度相应不断降低，周而复始达到一定冷冻温度。 本装置由气动箔膜调节阀、电气转换器、智能温度调节仪、温度传感器等组成完整的温控系统，通过控制进入涡轮冷却器的压缩空气流量，调节涡轮冷却器出口温度，一般控温精度在±1℃范围内。
 【在科研低温试验中的应用】
   空气涡轮制冷机应用于低温环境试验室具有降温速度快、空气干燥无霜、性能稳定等许多特点。目前在大型低温环境试验中已被广泛适用。
