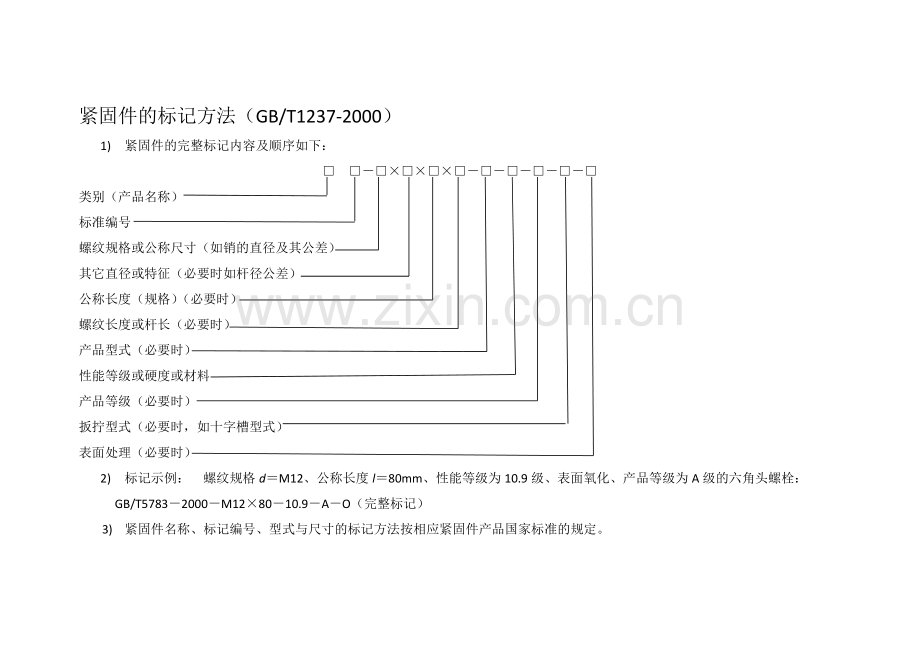

紧固件的标记方法（GB/T1237-2000）
1) 紧固件的完整标记内容及顺序如下：
□　□－□×□×□×□－□－□－□－□－□
类别（产品名称）
标准编号
螺纹规格或公称尺寸（如销的直径及其公差）
其它直径或特征（必要时如杆径公差）
公称长度（规格）（必要时）
螺纹长度或杆长（必要时）
产品型式（必要时）
性能等级或硬度或材料
产品等级（必要时）
扳拧型式（必要时，如十字槽型式）
表面处理（必要时）
2) 标记示例：　螺纹规格d＝M12、公称长度l＝80mm、性能等级为10.9级、表面氧化、产品等级为A级的六角头螺栓：
　GB/T5783－2000－M12×80－10.9－A－O（完整标记）
3) 紧固件名称、标记编号、型式与尺寸的标记方法按相应紧固件产品国家标准的规定。
4) 紧固件性能等级或材料、热处理（硬度）、产品等级、扳拧型式的标记方法按有关紧固件基础标准的规定。
5) 紧固件表面处理标记方法，按GB/T13911规定。
6) 标记的简化原则：①类别（名称）、标准年代号及其前面的“－”，允许全部或部分省略。省略年代的标准应以现行标准为准。标记中的“－”，允许全部或部分省略。标记中的“其他直径或特性”前面的“×”，允许省略。省略后不应造成对标记的误解，一般以空字代替为宜。②当产品标准中规定一种产品型式、性能等级或硬度或材料、产品等级、扳拧型式及表面处理时，允许全部或部分省略。当产品标准中规定两种及其以上的产品型式、性能等级或硬度或材料、产品等级、扳拧型式及表面处理时，应规定可以省略其中一种，并在产品标准的标记示例下给出省略后的简化标记。
7) 在后面各标准件中的标记示例，其标记方法均属省略后的简化标记，它代表了标准件的全部特征。

1、六角头螺栓C级（GB/T5780-2000）；六角头螺栓全螺纹C级（GB/T5781-2000）
标记示例：　螺纹规格d＝M12、公称长度l＝80mm、性能等级为4.8级、不经表面处理、C级的六角头螺栓：
螺栓　GB/T5780 　M12×80
技术条件
GB/T5780 螺纹公差：8g
材料：钢
性能等级：d≤39，3.6、4.6、4.8；
　　d＞39，按协议
表面处理：不经处理，电镀，
　　　　非电解锌粉覆盖
产品等级：C
GB/T5781 螺纹公差：8g
2、、六角头螺栓（GB/T5782-2000）；六角头螺栓全螺纹（GB/T5783-2000）；六角头螺杆带孔螺栓A和B级（GB/T31.1-1988）；六角头头部带孔螺栓A和B级（GB/T32.1-1988）；六角头头部带槽螺栓A和B级（GB/T29.1-1988）（其余的型式与尺寸按GB/T5782规定）
标记示例：　螺纹规格d＝M12、公称长度l＝80mm、性能等级为8.8级、不经表面处理、A级的六角头螺杆带孔螺栓：
螺栓　GB/T31.1 　M12×80
标记示例：　螺纹规格d＝M12、公称长度l＝80mm、性能等级为8.8级、表面氧化、A级的六角头螺栓：
螺栓　GB/T5782 　M12×80
技术条件
材料
钢
不锈钢
有色金属
螺纹公差：6g
产品等级：
A、B
性能等级
GB/T5782
GB/T31.1
GB/T32.1
3≤d≤39：5.6、8.8、10.9
3≤d≤16：9.8
d＜3和d＞39：按协议
d≤24：A2-70、A4-70
24＜d≤39: A2-50、A4-50
d＞39：按协议
CU2、CU3、AL4
GB/T5783
GB/T29.1
表面处理
氧化
简单处理
简单处理
3、六角头螺杆－细杆B级（GB/T5784-1986）；六角头螺杆带孔螺栓细杆B级（GB/T31.2-1988）；
六角头头部带孔螺栓细杆B级（GB/T32.2-1988）；（其余的型式与尺寸按GB/T5784规定）
技术条件
材料
钢
不锈钢
螺纹公差：6g
产品等级：B
性能等级
5.8、6.8、8.8、
A2-70
表面处理
① 不经处理；②镀锌钝化；③氧化
不经处理
4、六角头螺栓细牙（GB/T5785-2000）；六角头螺栓细牙全螺纹（GB/T5786-2000）；六角头螺杆带孔螺栓细牙A和B级（GB/T31.3-1988）；六角头头部带孔螺栓细牙A和B级（GB/T32.3-1988）（其余的型式与尺寸按GB/T5785规定）
标记示例：　螺纹规格d＝M12×1.5、公称长度l＝80mm、性能等级为8.8级、表面氧化、A级的六角头螺栓：
螺栓　GB/T5785 　M12×1.5×80
技术条件
材料
钢
不锈钢
有色金属
螺纹公差：6g
产品等级：
A、B
性能等级
d≤39：5.6、8.8、10.9
3＜d≤16：9.8
d＞39：按协议
d≤24：A2-70、A4-70
24＜d≤39: A2-50、A4-50
d＞39：按协议
CU2、CU3、AL4
表面处理
氧化
简单处理
简单处理
5、六角头铰制孔用螺栓A和B级（GB/T27-1988）；六角头螺杆带孔铰制孔用螺栓A和B级（GB/T28-1988）；
标记示例：
　　螺纹规格d＝M12、ds尺寸按本表规定、公称长度l＝80mm、性能等级为8.8级、表面氧化处理、A级的六角头铰制孔用螺栓：
螺栓　GB/T27 　M12×80
ds按m6制造时应加标记m6：　　　　　螺栓　GB/T27 　M12×m6×80
材料：钢
螺纹公差：6g
性能等级：d≤39时为8.8；d＞39时按协议
表面处理：氧化
产品等级：A、B
6、地脚螺栓（GB/T799-1988）
标记示例：
螺纹规格d＝M20、公称长度l＝400mm、性能等级为3.6级、不经表面处理的地脚螺栓：
螺栓 GB/T799 M20×400

一、1型六角螺母（GB/T6170-2000）；六角薄螺母（GB/T6172.1-2000）
标记示例：
螺纹规格D＝M12、性能等级为10级、不经表面处理、A级的1型六角螺母：
螺母 GB/T6170 M12
标记示例：
螺纹规格D＝M12、性能等级为04级、不经表面处理、A级的六角薄螺母：
螺母 GB/T6172.1 M12
技术条件
性能等级
GB/T6170
钢
不锈钢
有色金属
螺纹公差
产品等级
D≤M3：按协议
M3＜D≤M39：6、8、10
D＞M39：按协议
D≤M24：A2-70、A4-70
M24＜D≤M39: A2-50、A4-50
D＞M39：按协议
CU2、CU3、AL4
6H
A、B
不经处理
简单处理
简单处理
GB/T6172.1
钢
不锈钢
有色金属
螺纹公差
产品等级
D≤M3：按协议
M3＜D≤M39：04、05
D＞M39：按协议
D≤M24：A2-035、A4-035
M24＜D≤M39: A2-035、A4-025
D＞M39：按协议
CU2、CU3、AL4
6H
A、B
不经处理
简单处理
简单处理
（一）圆锥销（GB/T117-2000）
A型（磨削）：锥面表面粗糙度Ra＝0.8μm
B型（切削和冷镦）：锥面表面粗糙度Ra＝3.2μm
标记示例：　　公称直径d＝6mm、公称长度l＝30mm、材料为35钢、热处理硬度28~38HRC、表面氧化处理A型圆锥销：
销 GB/T117　 6×30
技术条件
材料
易切钢：Y12、Y15；碳素钢：35、45；合金钢：30CrMnSiA；不锈钢：1Cr13、2Cr13、Cr17Ni2、0Cr18Ni9Ti
表面处理
① 钢：不经处理；氧化；磷化；镀锌钝化。②不锈钢：简单处理。③其它表面镀层或表面处理，由供需双方协议。④所有公差仅适用于涂、镀前的公差
（二）内螺纹圆锥销（GB/T118-2000）
A型（磨削）：锥面表面粗糙度Ra＝0.8μm
B型（切削和冷镦）：锥面表面粗糙度Ra＝3.2μm
标记示例：　　公称直径d＝6mm、公称长度l＝30mm、材料为35钢、热处理硬度28~38HRC、表面氧化处理A型内螺纹圆锥销：
销 GB/T118　 6×30
技术条件
材料
易切钢：Y12、Y13；碳素钢：35、45；合金钢：30CrMnSiA；不锈钢：1Cr13、2Cr13、Cr17Ni2、0Cr18Ni9Ti
表面处理
① 钢：不经处理；氧化；磷化；镀锌钝化。②不锈钢：简单处理。③其它表面镀层或表面处理，由供需双方协议。④所有公差仅适用于涂、镀前的公差

（三）圆柱销　不淬硬钢和奥氏体不锈钢（GB/T119.1-2000）；　　　圆柱销　淬硬钢和马氏体不锈钢（GB/T119.2-2000）
标记示例：　　　　　　　　　　　　　　　　　　　　　　　　　标记示例：　
公称直径d＝6mm、其公差为m6、公称长度l＝30mm、　　　　　　公称直径d＝6mm、其公差为m6、公称长度l＝30mm、
材料为钢、不经淬火、不经表面处理的圆柱销：　　　　　　　　　材料为钢、普通淬火（A型）、表面氧化处理的圆柱销：
销 GB/T118　 6 m6×30　　　　　　　　　　　　　　　　　　　　　　　　销 GB/T119.2　 6×30
公称直径d＝6mm、其公差为m6、公称长度l＝30mm、　　　　　　公称直径d＝6mm、其公差为m6、公称长度l＝30mm、
材料为A1组奥氏体不锈钢、表面简单处理的圆柱销：　　　　　　　　　材料为C1组马氏体不锈钢、表面简单处理的圆柱销：
销 GB/T119.1　 6m6×30－A1　　　　　　　　　　　　　　　　　　　　　销 GB/T119.2　 6×30－C1
技术条件

GB/T119.1-2000
GB/T119.2-2000
材料
钢，奥氏体不锈钢A1
钢：A型，普通淬火；B型，表面淬火。马氏体不锈钢C1
表面粗糙度
m6：Ra≤0.8μm；h8：Ra≤1.6μm
Ra≤0.8μm
表面处理
①钢：不经处理；氧化；磷化；镀锌钝化。②不锈钢：简单处理。③其它表面镀层或表面处理，由供需双方协议。④所有公差仅适用于涂、镀前的公差
（四）内螺纹圆柱销　不淬硬钢和奥氏体不锈钢（GB/T120.1-2000）；　　　内螺纹圆柱销　淬硬钢和马氏体不锈钢（GB/T120.2-2000）
标记示例：　　　　　　　　　　　　　　　　　　　　　　　　　标记示例：　
公称直径d＝6mm、其公差为m6、公称长度l＝30mm、　　　　　　公称直径d＝6mm、其公差为m6、公称长度l＝30mm、
材料为钢、不经淬火、不经表面处理的内螺纹圆柱销：　　　　　　材料为钢、普通淬火（A型）、表面氧化处理的内螺纹圆柱销：
销 GB/T120.1　 6×30　　　　　　　　　　　　　　　　　　　　　　　　　销 GB/T120.2　 6×30－A
公称直径d＝6mm、其公差为m6、公称长度l＝30mm、　　　　　　公称直径d＝6mm、其公差为m6、公称长度l＝30mm、
材料为A1组奥氏体不锈钢、表面简单处理的内螺纹圆柱销：　　　　材料为C1组马氏体不锈钢、表面简单处理的内螺纹圆柱销：
销 GB/T120.1　 6×30－A1　　　　　　　　　　　　　　　　　　　　　　　销 GB/T120.2　 6×30－C1
技术条件

GB/T120.1-2000
GB/T120.2-2000
材料
钢，奥氏体不锈钢A1
钢：A型，普通淬火；B型，表面淬火。马氏体不锈钢C1
表面粗糙度
Ra≤0.8μm
表面处理
①钢：不经处理；氧化；磷化；镀锌钝化。②不锈钢：简单处理。③其它表面镀层或表面处理，由供需双方协议。④所有公差仅适用于涂、镀前的公差
（五）螺尾锥销（GB/T881-2000）
标记示例：　　公称直径d＝6mm、公称长度l＝60mm、材料为Y12或Y15、不经热处理、不经表面处理的螺尾锥销：
销 GB/T881　 6×50
技术条件
材料
易切钢：Y12、Y13；碳素钢：35、45；35（28~38HRC）、45（38~41HRC）
合金钢：30CrMnSiA；不锈钢：1Cr13、2Cr13、Cr17Ni2、0Cr18Ni9Ti
表面处理
① 钢：不经处理；氧化；磷化；镀锌钝化。②不锈钢：简单处理。③其它表面镀层或表面处理，由供需双方协议。④所有公差仅适用于涂、镀前的公差
