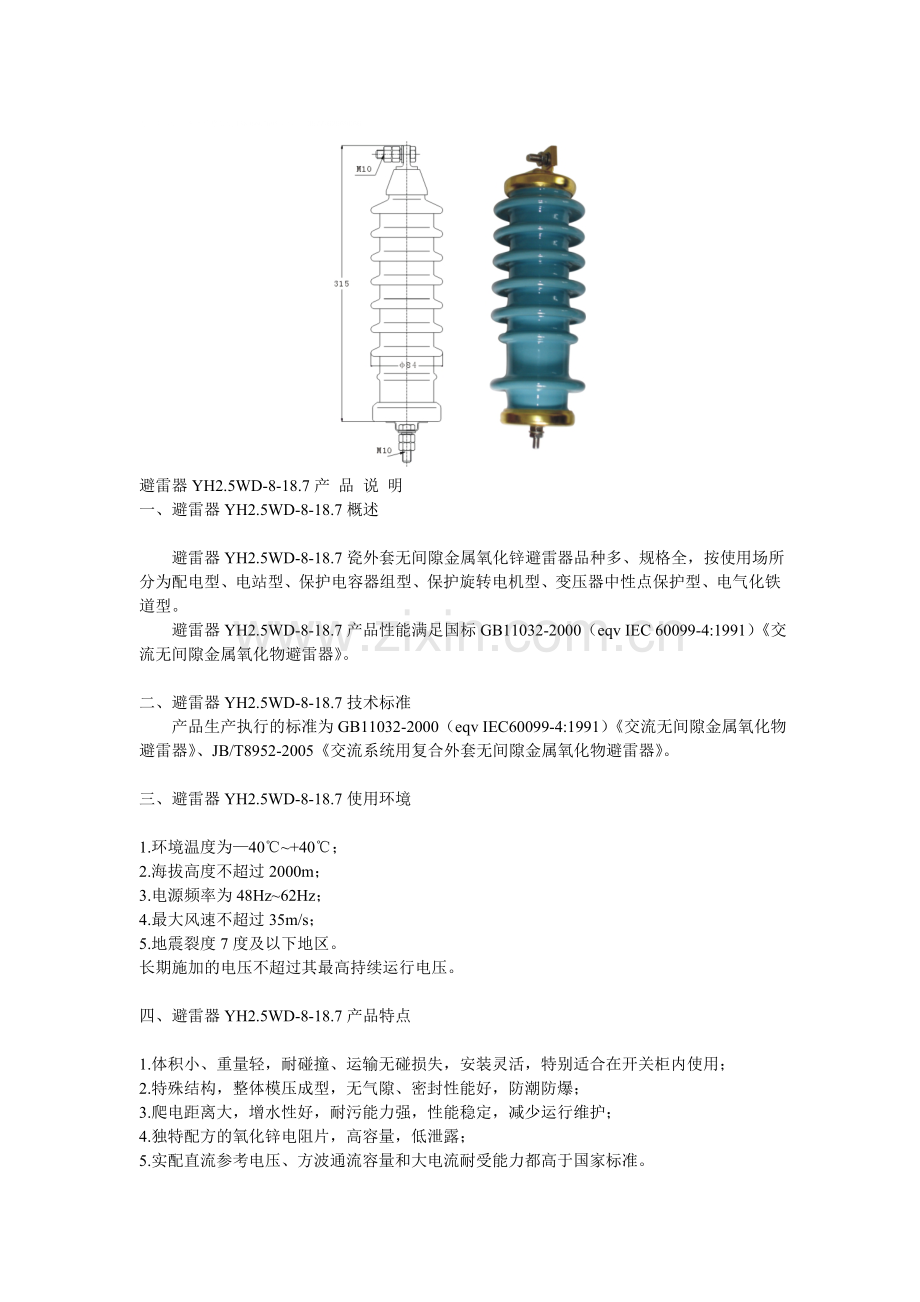

避雷器YH2.5WD-8-18.7产 品 说 明
一、避雷器YH2.5WD-8-18.7概述

避雷器YH2.5WD-8-18.7瓷外套无间隙金属氧化锌避雷器品种多、规格全，按使用场所分为配电型、电站型、保护电容器组型、保护旋转电机型、变压器中性点保护型、电气化铁道型。
避雷器YH2.5WD-8-18.7产品性能满足国标GB11032-2000（eqv IEC 60099-4:1991）《交流无间隙金属氧化物避雷器》。

二、避雷器YH2.5WD-8-18.7技术标准
产品生产执行的标准为GB11032-2000（eqv IEC60099-4:1991）《交流无间隙金属氧化物避雷器》、JB/T8952-2005《交流系统用复合外套无间隙金属氧化物避雷器》。

三、避雷器YH2.5WD-8-18.7使用环境

1.环境温度为—40℃~+40℃；
2.海拔高度不超过2000m；
3.电源频率为48Hz~62Hz；
4.最大风速不超过35m/s；
5.地震裂度7度及以下地区。
长期施加的电压不超过其最高持续运行电压。

四、避雷器YH2.5WD-8-18.7产品特点

1.体积小、重量轻，耐碰撞、运输无碰损失，安装灵活，特别适合在开关柜内使用；
2.特殊结构，整体模压成型，无气隙、密封性能好，防潮防爆；
3.爬电距离大，增水性好，耐污能力强，性能稳定，减少运行维护；
4.独特配方的氧化锌电阻片，高容量，低泄露；
5.实配直流参考电压、方波通流容量和大电流耐受能力都高于国家标准。

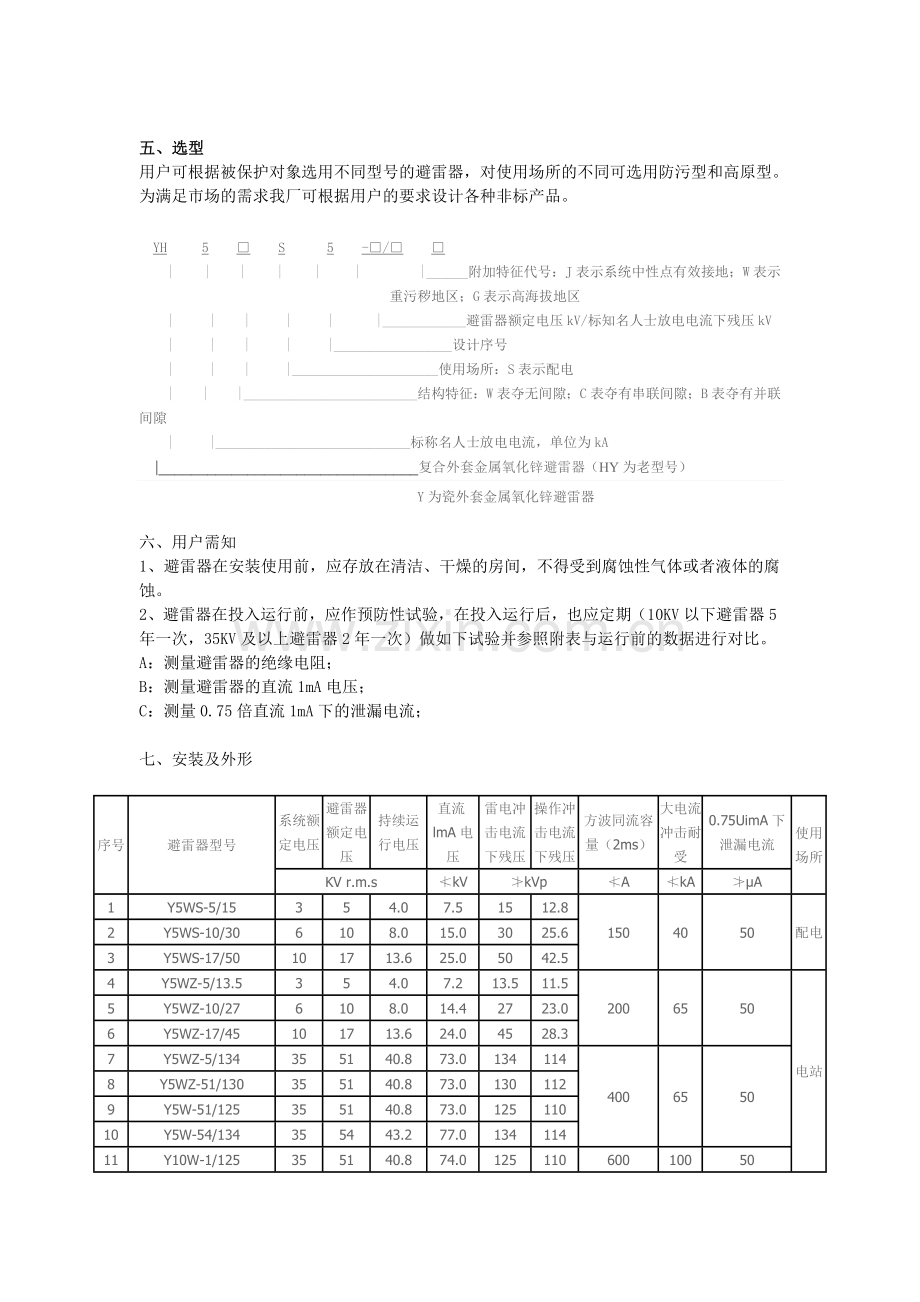

五、选型
用户可根据被保护对象选用不同型号的避雷器，对使用场所的不同可选用防污型和高原型。
为满足市场的需求我厂可根据用户的要求设计各种非标产品。

 YH   5  □  S   5  -□/□  □
  |   |  |   |   |    |     |______附加特征代号：J表示系统中性点有效接地；W表示重污秽地区；G表示高海拔地区
  |   |  |   |   |    |____________避雷器额定电压kV/标知名人士放电电流下残压kV
  |   |  |   |   |_________________设计序号
  |   |  |   |_____________________使用场所：S表示配电
  |   |  |_________________________结构特征：W表夺无间隙；C表夺有串联间隙；B表夺有并联间隙
  |   |____________________________标称名人士放电电流，单位为kA
  |________________________________复合外套金属氧化锌避雷器（HY为老型号）
Y为瓷外套金属氧化锌避雷器

六、用户需知
1、避雷器在安装使用前，应存放在清洁、干燥的房间，不得受到腐蚀性气体或者液体的腐蚀。
2、避雷器在投入运行前，应作预防性试验，在投入运行后，也应定期（10KV以下避雷器5年一次，35KV及以上避雷器2年一次）做如下试验并参照附表与运行前的数据进行对比。
A：测量避雷器的绝缘电阻；
B：测量避雷器的直流1mA电压；
C：测量0.75倍直流1mA下的泄漏电流；

七、安装及外形

序号
避雷器型号
系统额定电压
避雷器额定电压
持续运行电压
直流lmA电压
雷电冲击电流下残压
操作冲击电流下残压
方波同流容量（2ms）
大电流冲击耐受
0.75UimA下泄漏电流
使用场所
KV r.m.s
≮kV
≯kVp
≮A
≮kA
≯μA
1
Y5WS-5/15
3
5
4.0
7.5
15
12.8
150
40
50
配电
2
Y5WS-10/30
6
10
8.0
15.0
30
25.6
3
Y5WS-17/50
10
17
13.6
25.0
50
42.5
4
Y5WZ-5/13.5
3
5
4.0
7.2
13.5
11.5
200
65
50
电站
5
Y5WZ-10/27
6
10
8.0
14.4
27
23.0
6
Y5WZ-17/45
10
17
13.6
24.0
45
28.3
7
Y5WZ-5/134
35
51
40.8
73.0
134
114
400
65
50
8
Y5WZ-51/130
35
51
40.8
73.0
130
112
9
Y5W-51/125
35
51
40.8
73.0
125
110
10
Y5W-54/134
35
54
43.2
77.0
134
114
11
Y10W-1/125
35
51
40.8
74.0
125
110
600
100
50
12
Y10W-54/134
35

43.2
76.0
134
114
13
Y10W-54/130
35
54
43.2
75.0
125
112
14
Y5W-100/360
110
100
78.0
145
134
221
600
100
50
15
Y5W-108/281
110
108
84.0
160
130
239
16
Y10W-100/260
100
100
80.0
1550
260
221
600
100
100
17
Y10W-08/281
118
108
84.0
160
281
239
18
Y10W-200/520
220
200
160.0
304
520
221
800
100
50
19
Y5WR-5/13.5
3
5
4.0
7.2
13.5
10.5
400
65
50
并联电容器组
20
Y5WR-10/27
6
10
8.0
14.4
27
21.0
21
Y5WR-17/45
10
17
13.6
24.0
45
35.0
22
Y5WR-51/134
35
51
40.8
73.0
134
105
600
100
23
Y10WD-51/134
35
51
40.8
73.0
134
104
800
24
Y5WD-4/9.5
3.15
4
3.2
5.7
9.5
7.6
400
65
50
发电机
25
Y5WD-8/18.7
6.3
8
6.3
11.2
18.7
15
26
Y5WD-13.5/31
10.5
13.5
10.5
18.6
31.0
25.0
27
Y5WD-17.5/51
13.8
17.5
13.8
24.4
40.0
32.0
28
Y5WD-20/45
15.8
20
15.8
28.0
450
36.0
29
Y5WD-23/51
18.0
23
18.0
31.9
51
4.08
30
Y5WD-25/56.2
20.0
25
20.0
35.4
56.2
45.0
31
Y2.5WD-4/9.5
3.15
4
3.2
5.7
9.5
7.6
200
40
50
电动机
32
Y2.5WD8/18.7
6.3
8
6.3
11.2
18.7
15.0
33
Y2.5WD-13.5/31
10.5
13.5
10.5
18.6

31.0
25.0
34
Y5WD-2.4/6
1.9
2.4
1.9
3.4
6.0
5.0
200
10
50
机电中性点
35
Y1.5WD-4.8/12
3.15
4.8
3.8
6.8
12.0
10.0
36
Y1.5WD-8/19
6.3
8
6.4
11.4
19.0
15.9
37
Y1.5WD-10.5/23
8.4
10.5
8.4
14.9
23.0
19.2
38
Y1.5WD-12/26
9.6
12
9.6
17.0
26.0
21.6
39
Y1.5WD-13.7/29.2
11.0
13.7
11.0
19.5
29.2.
24.3
40
Y1.5WD-15.2/31.7
12.2
15.2
12.2
21.6
31.7
26.4
41
Y5WT-42/120
27.5
42
34.0
65.0
120
98.0
400
65
50
电气化铁道
42
Y5WT-84/240
55.0
84
68.0
130
240
196
43
Y1.55W-60/144
110
60
48.0
85.0
144
135
400
65
50
变压器中性点
44
Y1.55W-72/186
110
72
58.0
103
186
174
