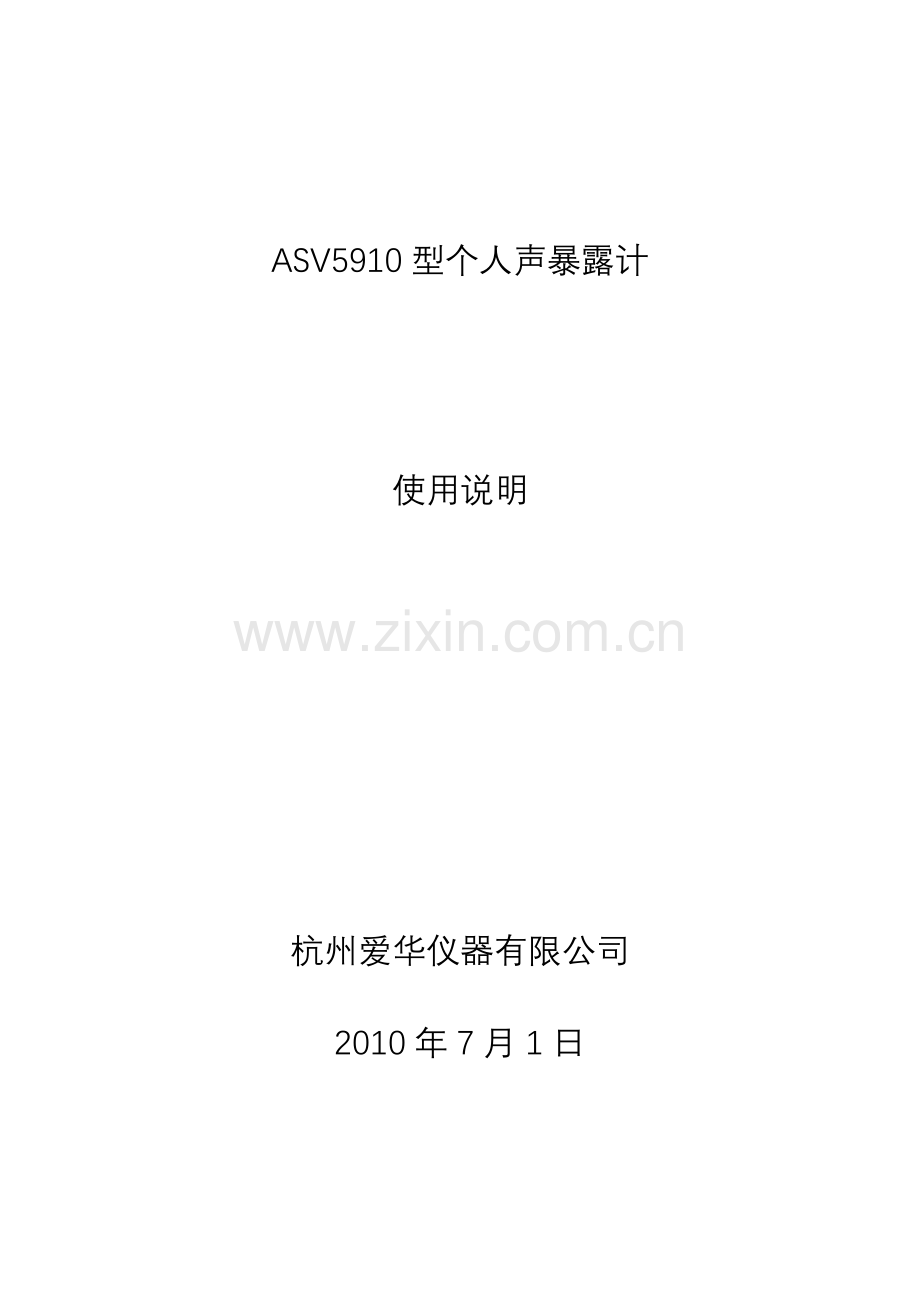

ASV5910型个人声暴露计

使用说明

杭州爱华仪器有限公司

2010年7月1日

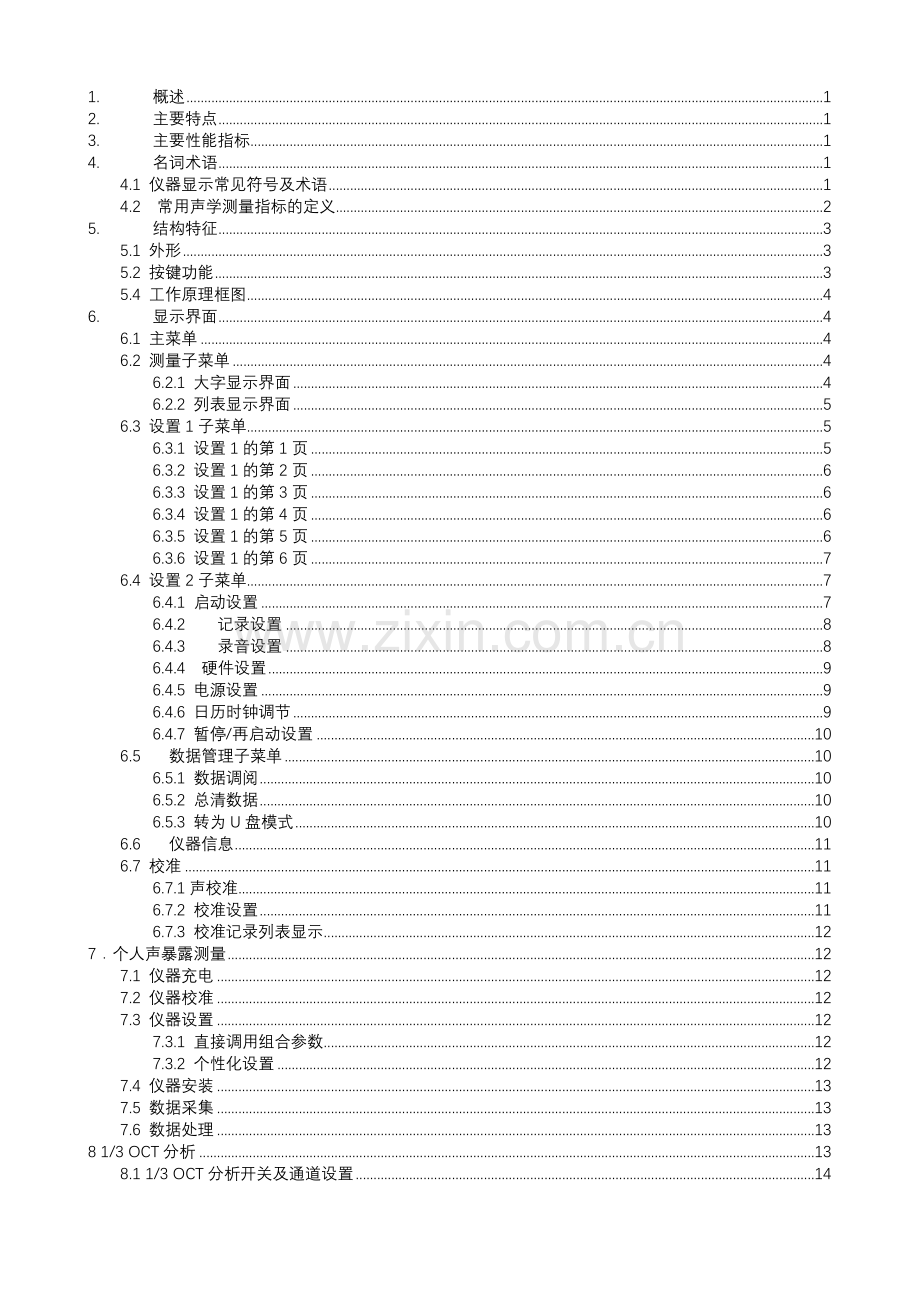

1. 概述 1
2. 主要特点 1
3. 主要性能指标 1
4. 名词术语 1
4.1 仪器显示常见符号及术语 1
4.2 常用声学测量指标的定义 2
5. 结构特征 3
5.1 外形 3
5.2 按键功能 3
5.4 工作原理框图 4
6. 显示界面 4
6.1 主菜单 4
6.2 测量子菜单 4
6.2.1 大字显示界面 4
6.2.2 列表显示界面 5
6.3 设置1子菜单 5
6.3.1 设置1的第1页 5
6.3.2 设置1的第2页 6
6.3.3 设置1的第3页 6
6.3.4 设置1的第4页 6
6.3.5 设置1的第5页 6
6.3.6 设置1的第6页 7
6.4 设置2子菜单 7
6.4.1 启动设置 7
6.4.2 记录设置 8
6.4.3 录音设置 8
6.4.4 硬件设置 9
6.4.5 电源设置 9
6.4.6 日历时钟调节 9
6.4.7 暂停/再启动设置 10
6.5 数据管理子菜单 10
6.5.1 数据调阅 10
6.5.2 总清数据 10
6.5.3 转为U盘模式 10
6.6 仪器信息 11
6.7 校准 11
6.7.1声校准 11
6.7.2 校准设置 11
6.7.3 校准记录列表显示 12
7．个人声暴露测量 12
7.1 仪器充电 12
7.2 仪器校准 12
7.3 仪器设置 12
7.3.1 直接调用组合参数 12
7.3.2 个性化设置 12
7.4 仪器安装 13
7.5 数据采集 13
7.6 数据处理 13
8 1/3 OCT分析 13
8.1 1/3 OCT分析开关及通道设置 14
8.2 1/3 OCT分析 14
8.3 1/3 OCT分析随时间变化的记录 14

图 1 主菜单 4
图 2大字显示 4
图 3列表显示 5
图 4 退出提示 5
图 5 Setup work mode & Ts 5
图 6 Setup Ln & Mic. 6
图 7 Setup weight 6
图 8 Setup Dosemeter0 6
图 9 Setup Dosemeter1 7
图 10 Setup TWA 7
图 11 设置2的第1页 7
图 12 设置2的第2页 7
图 13 设置2的第3页 7
图 14 定时启动 7
图 15按键启动 7
图 16等间隔启动 8
图 17超限启动 8
图 18记录设置 8
图 19录音设置 8
图 20录音设置第2页 8
图 21硬件设置 9
图 22电源设置 9
图 23定时开/关机 9
图 24关闭电源 9
图 25日历时钟调节 9
图 26暂停/再启动设置 10
图 27数据管理子菜单 10
图 28数据调阅 10
图 29显示测量结果 10
图 30记录结果显示 10
图 31总清数据 10
图 32仪器信息 11
图 33显示时钟的时与分 11
图 34显示时钟的月与日 11
图 35校准子菜单 11
图 36 0号传声器声校准 11
图 37 1号传声器声校准 11
图 38校准设置 11
图 39校准记录列表显示 12

表 1大字显示中光标位置及后序操作 4
表 2工作状态指示 5
表 3列表显示中光标位置及后序操作 5
表 4 设置1第1页中光标位置及可用选项 6
表 5设置1第2页中光标位置及可用选项 6
表 6设置1第3页中光标位置及可用选项 6
表 7 启动触发源的用途 7
表 8记录内容选项 8
表 9录音格式 8
表 10传声器联接方式 9
表 11组合参数内容 12

ASV5910型个人声暴露计使用说明书
1. 概述
ASV5910型个人声暴露计是一种双通道声学测量仪器。采用数字信号处理技术开发，模块化设计，具有多功能、高性能、体积小、耗电省等优点。两个通道可以同时测量指数平均声压级、等效声级、统计声级、声暴露级等多项指标，还可在测量的过程中同时记录声压级随时间的变化及录制声音文件。集声级计、积分声级计、统计分析仪、个人声暴露计、记录仪、数字录音机等多种仪器及功能于一体。

2. 主要特点
2.1 双通道并行（同时）测量
2.2 积分测量、声级记录、录音并行（同时）进行
2.3 高达2G字节的海量存贮
2.4 USB接口，无需安装驱动程序
2.5 体积小，安装方便
2.6 灵活的开机、启动方式
2.7 符合全球各国的听力保护标准

3. 主要性能指标
3.1 通道数：2个
3.2 传声器：预极化1/4”自由场型测试电容传声器，含前置放大器的灵敏度级约-50dB或预 极化1/2”自由场型测试电容传声器，含前置放大器的灵敏度级约-30dB。
3.3 测量范围：
声压级测量范围：60-140dBA，65-140dBC，70-140dBZ（配-50dB灵敏度级的传声器）
峰值C声级测量范围：80-143dB
声压级测量范围：40-120dBA，45-120dBC，50-120dBZ（配-30dB灵敏度级的传声器）
声暴露测量范围：0.01Pa2h到99.99Pa2h
噪声剂量测量范围:0%到9999%
3.4 频率范围：20Hz-12.5kHz
3.5 频率计权：每通道A、C、Z分别可选
3.6 时间计权：每通道并行F、S、I、peak
3.7 积分时间：1秒到24小时
3.8 检波特性：真有效值数字检波
3.9 符合标准：IEC61672：2002 2级，IEC61252
3.10测量指标：LXYp、LXeq,T、LXYmax、LXYmin、LN、SEL、Lex8h、LAVG、TWA、DOSE、SD、Lxpeak
X:为频率计权A、C、Z；Y为时间计权F、S、I;N为1-99
3.11显示器：128×64点阵液晶显示
3.12数据存贮：2GB Flash RAM
3.13 存贮组数：最多8000组
3.14 其它存贮：32组组合参数，128个测点名，128次校准记录。
3.15 统计分析模块:
模块数量：2
统计分析采样间隔:0.01s
统计分析内容：Lmax,Lmin,LN
N为1～99之间的整数，每个统计分析模块可以同时取其中的5个。
3.16 个人声暴露计模块
模块数量：２
　　 测量内容：TWA、LAVG、Ｅ、Lex8h
交换率：３、4、5、6可选
门限值：40～90可选
3.17 数据记录：
记录内容：指定一个通道或两个通道的F、S、I档时间计权声压级及短时等效声级
记录间隔：对于时间计权声级0.01s到6.00s，对于短时等效声级0.1s到60s
记录时间：1秒到24小时
3.18录音：
录音精度：32kHz/16bit，16kHz/16bit，8kHz/8bit可选
或48kHz/16bit，24kHz/16bit，12kHz/8bit(用户定制)
信号通道：1或2
触发方式：与积分测量同步或超限启动后录制指定时间。当设为超限启动时，录制时间长度从10秒到90秒。
最长录音时间：32kHz/16bit时为9小时，16kHz/16bit时为18小时，8kHz/8bit时为72小时。
3.19输出接口:Mini USB接口，无需驱动程序
3.20外形尺寸：
3.21质量：
3.22使用环境：
3.23 电源：内置锂离子充电电池，充满电后可连续使用12小时以上。

4. 名词术语
4.1 仪器显示常见符号及术语
Exchange Rate
交换率。噪声剂量增加一倍时，时间计权平均声压级增加值
Threshold
门限值。当时间计权声压级低于此值时，不参与TWA，LAVG的计算
Criterion
超限值，当噪声剂量超过此值时，相应的指示灯点亮
LFp
F档时间计权声压级一秒内的最大值
LSp
S档时间计权声压级一秒内的最大值
LIp
I档时间计权声压级一秒内的最大值
Leq,t
短时等效声压级，t为积分平均的时间，由设定的采样间隔决定,一般小于10秒
Leq,T
等效连续声压级，T为积分平均的时间，可在1秒到24小时之间任意设定
Lpeak
峰值声压级
LFmax
F档时间计权声压级最大值
LFmin
F档时间计权声压级最小值
LSmax
S档时间计权声压级最大值
LSmin
S档时间计权声压级最小值
LImax
I档时间计权声压级最大值
LImin
I档时间计权声压级最小值
SEL
声暴露级
E
个人声暴露，以Pa2h为单位
Lex,8h
8小时等效声压级
LAVG
平均声压级
TWA
时间计权平均声压级
DOSE
噪声剂量，超过100%表示超标
LN
统计声压级,N为1到99的整数，可由用户任意选取
Linst
时间计权声压级的瞬时值

电源电压的高低

传声器设置为扩散场型

正在积分测量及统计分析

积分测量及统计分析被暂停

正在记录声压级随时间的变化曲线

正在进行录音

被测信号的峰值超过测量上限。

被测信号的幅度低于测量下限

4.2 常用声学测量指标的定义
峰值声压peak sound pressure
规定时间间隔内的最大瞬时声压的绝对值。
峰值声级peak sound level
峰值声压与基准声压之比的以10为底的对数乘以20,峰值声压用标准的频率计权得到。
时间计权time weighting
规定时间常数的时间指数函数，该函数是对瞬时声压的平方进行计权。
时间计权声级time-weighted sound level
方均根声压与基准声压之比的以10为底的对数乘以20，方均根声压由标准频率计权和标准时间计权得到。
注1：时间计权声级用分贝（dB）表示。
注2：时间计权声级，对例如时间计权为F和S，频率计权为A和C，字母符号表示为LAF、LAS、LCF、和LCS，
注3：某时间t的A计权和时间计权声级LAτ（t）用下式表示：
LAτ（t）=20lg{[(1/τ)
………（1）
式中：
τ——时间计权F或S的指数时间常数，s；
ξ——从过去的某时刻，例如积分下限-∞，到观测时刻t的时间积分的变量；
(ξ)——A计权瞬时声压；
——基准声压。

时间平均声级time-average sound level
等效连续声级equivalent continuous sound level
在规定的时间间隔内，方均根声压与基准声压之比的以10为底的对数再乘以20，声压用标准频率计权得到。
注1：时间平均声级或等效连续声级用分贝（dB）表示；
注2：时间平均A计权声级用符号LAT或LAeqT表示，并由下式给出；

LAT=LAeqT=20lg{[(1/T)
……（2）
式中：
ξ——到观察时间t结束时的平均时间间隔内，时间积分的变量；
T——平均时间间隔；
pA(ξ)—A计权瞬时声压；
p0——基准声压。
声暴露sound exposure
在规定的时间间隔或过程内，声压平方的时间积分。
注1：积分持续时间隐含在时间积分内，不需要明确的报告，但过程的性质应该说明。对在规定时间间隔内（如1h）的声暴露测量，积分的持续时间应在报告中表明。
注2：在规定过程的A计权声暴露，用符号EA表示，并由下式给出：

EA= …………（3）
式中：
p ——在t1起始和t2结束的积分时间内，A计权瞬时声压的平方。如果A计权声压为帕（Pa），运行时间为秒，则A计权声暴露单位为帕平方秒（Pa2s）；
注3：对于工作场所的噪声暴露测量，用帕平方小时（Pa2h）为单位，使用上会更方便，见GB/T15952—1995[2]。
声暴露级sound exposure level
声暴露与基准声暴露之比的以10为底的对数乘以10，基准声暴露是基准声压平方与基准时间间隔1s的乘积。
注1：声暴露级用分贝（dB）表示；
注2：A计权声暴露级LAE与相应测量的时间平均A计权声级LAT或LAeqT之间的关系，用下式表示：
SEL=10lg{
=10lg(EA/E0)=LAT+10lg(T/T0) ……（4）
式中：
EA——A计权声暴露，单位为帕平方秒[见公式（3）]；
E0 ——基准声暴露，为（20μPa）2×（1s）=400x10-12Pa2s;
T0 ——1s；
T=t2-t1——声暴露级和时间平均声级测量的时间间隔，s。
注3：在时间间隔内T内的时间平均A计权声级LAT或LAeqT与此间隔内的总的A计权声暴露EA之间的关系，用下式表示：

EA=（p02 T）(100.1LAT) …………（5a）
或
LAT=10lg[EA/（p02 T）=SEL-10lg(T/T0) ………………（5b）

噪声剂量,Dose
Dose=
[C1/T1+C2/T2+……+Cm/Tm]×100 （7）
Cm=指定声级下的总暴露时间
Tm=每个声级下允许时间
Dose=100*2(TWA-CL)/R
CL为限制声级，单位为dB
R为交换率，一般为3,4,5

时间计权平均声压级,TWA
它是指持续8小时的声暴露与被测声音的声暴露相等的恒定声级。
TWA=10*log[(2(L1-CL)/R+……+2(Ln-CL)/R)*ts]
+CL-44.6 （6）
Ln 为超过门限值的时间计权声压级
ts为采样间隔，单位为s
CL为限制声级，单位为dB
R为交换率，一般为3,4,5

平均声压级,LAVG
LAVG是在测量时间内测得的平均声级
LAVG=TWA+R/3*10*log(8h/Tm)（8）
R为交换率，一般为3,4,5
Tm为测量经历时间，单位为h

8小时工作日规格化声暴露级，Lex,8h
Lex,8h=LAeq,Te+10lg(Te/T0)
式中：
Te—工作日的有效持续时间
T0—基准持续时间（等于8h）
5. 结构特征
5.1 外形

5.2 按键功能
进入：进入下一级菜单或功能
退出：返回上一级菜单或功能
光标左：将光标向左移动一个位置
光标右：将光标响右移动一个位置
参数加：光标所在位置的参数加1
参数减：光标所在位置的参数减1
5.3 指示灯
Full（绿色）：点亮时表示内部电池电充满了。充电及充满同时点亮，表示充电故障，可能是电池温度太高而停止充电
Charge(红色)：点亮时表示正在对内部电池充电
USB（绿色）：点亮时表示与计算机通过USB线联接起来了。仪器已转为U盘，计算机可通过USB接口控制仪器了
Work（蓝色）:每秒闪动表示正在积分测量，长亮表示测量暂停
Limit（绿色）：点亮时表示噪声超过了门限值
Over（黄色）:点亮时表示被测噪声的峰值超过了量程上限，一秒后如果被测噪声的峰值不再超过量程上限则此灯熄灭。
Harm（红色）:点亮时表示超过了听力保护限值
5.4 工作原理框图

电源电压
显示指标名
显示模式
通道号
频率计权

6. 显示界面
“进入”键按下连续3秒不放开，仪器打开电源，显示“Check Self……”,并进行自检，没有错误则进入主菜单，显示如下：

图 1 主菜单
6.1 主菜单
“1.Meas”:测量子菜单，正常测量需进入这个子菜单
“2.Setup1”:设置1子菜单，主要用于测量前的参数设置
“3.Data”:数据管理子菜单，查阅、删除保存在仪器内的数据，将仪器内的数据转为U盘模式
“4.Setup2”:设置2子菜单，对启动方式、记录方式、录音方式进行设置
“5.Info.”:查看仪器的相关信息
“6.Cali.”:校准子菜单，对仪器进行声学校准，查阅校准记录
“AWA5910（V1.0）”为产品型号及内嵌软件版本号
在主菜单下按“退出”键 5秒以上不放开时，仪器会关机。
6.2 测量子菜单
在主菜单下，用光标键将光标移到“1.Meas.”上，按“进入”键，进入测量子菜单，测量子菜单下有两种显示界面，一种为大字显示，一种为列表显示，进入哪一个界面由上一次选中的界面决定。
6.2.1 大字显示界面

图 2大字显示
大字显示界面下显示的字体比较大，一次只能显示一个测量结果。显示屏幕最后一行显示仪器工作状态，从左到右分别显示电源电压、传声器指向、记录状态、显示模式、显示指标名、量程状态、测量状态。此界面下光标可以在“Big”、“LFp”、“0”处移动。按“进入”键开始积分测量、统计分析、数据记录，再按一次“进入”键暂停积分测量、统计分析。按“退出”键返回主菜单。

表 1大字显示中光标位置及后序操作
光标位置
按参数键后显示
备注
Big
List
测量界面切换
LFp
LSp、LIp、Leq,t、Lpeak 、Leq,T、LFmax、LFmin、LSmax、LSmin、LImax、LImin、SEL、Lex8h、LAVG、TWA、DOSE、L5、L10、L50、L90、L95、SD
显示指标切换
0
1
显示通道切换

表 2工作状态指示
显示
指示的状态

电源电压的高低

传声器设置为扩散场型

正在积分测量及统计分析

积分测量及统计分析被暂停

正在记录声压级随时间的变化曲线

正在进行录音

被测信号的峰值超过测量上限。

被测信号的幅度低于测量下限
L0
对通道0的声压级进行记录
L1
对通道1的声压级进行记录
L2
对两个通道的声压级同时进行记录
W0
对通道0进行录音
W1
对通道1进行录音
W2
对两个通道同时进行录音

通道号
6.2.2 列表显示界面

记录模式
传声器指向
指标名
显示模式

图 3列表显示
从主菜单下按“进入”键或在大字显示界面下将光标放在“Big”上按参数键可以进入列表显示界面，如图3。
显示屏幕最下一行显示仪器工作状态，从左到右分别显示电源电压、传声器指向、记录状态、显示模式、记录模式、量程状态、测量状态。
显示屏幕上面三行显示三个不同测量指标，最下面一行显示仪器工作状态。各种图标的含义见表2。前三行的每一行前5个字符为测量指标名，最后一个字符为通道号。光标可以在“List”、第一行的“LFp”、“0”、第二行的“LSp”、“0”、第三行的“LIp”、“0”处移动。按“进入”键开始积分测量、统计分析、数据记录，再按一次“进入”键暂停积分测量、统计分析。按“退出”键返回主菜单。
表 3列表显示中光标位置及后序操作
光标位置
按参数键后显示
备注
List
Big
测量界面切换
LFp
LSp、LIp、Leq,t、Lpeak 、Leq,T、LFmax、LFmin、LSmax、LSmin、LImax、LImin、SEL、Lex8h、LAVG、TWA、DOSE、L5、L10、L50、L90、L95、SD
显示指标切换
0
1
显示通道切换
注意：图3中显示的三个指标是LFp、LSp、LIp,这三个指标名可能与实际开机时看到的不同，它们由上次关机时设置的情况决定。
在大字显示界面及列表显示界面下，如果已启动测量，按“退出”键仪器会提出如下：

图 4 退出提示
光标可在“1.”、“2.”、“3.”上移动。光标在“1.”上时按“进入”键，仪器保存当前测量结果并返回到主菜单；光标在“2.”上时按“进入”键，仪器清除掉当前测量结果并返回到主菜单；光标在“3.”上时按“进入”键，仪器又重新回到测量界面；
6.3 设置1子菜单
在主菜单下，用光标键将光标移到“2.Setup1”上，按“进入”键，进入设置1子菜单，显示如下：

图 5 Setup work mode & Ts
6.3.1 设置1的第1页
“Work Mode”：工作模式，ASV5910有较多参数可以设置，从而使仪器可以满足不同国家的测量标准及不同的测量目的。因参数较多，按标准不同、测量目的不同，提前将这些参数设置好，并分成多个组，对不同的组可以取上不同的名称，这就是组合参数，也叫工作模式。用户只需按测量的要求调用不同的参数组而无需每个参数去设置，这样可以方便用户使用。当仪器内部没有保存正确的组合参数时，其后显示“----”，可以用计算机将新的组合参数写到仪器内，仪器内最多可以保存32组组合参数。用计算机将新的组合参数写到仪器内的操作可以参考《个人声暴露计管理软件使用说明》。
“Ts=00h00m00s”：预设的测量时间，到达这个时间后仪器自动停止积分测量、统计分析、数据记录并保存测量结果。从1秒到24小时任意调节。
“Name:AWA5910_00”:保存测量结果时取的测点名字。前4个字符将被取出作为U盘中保存文件的文件名前四个字符。仪器内部最多可以保存128个测点名字供用户选用，用户可以用计算机写入新的测点名字，操作可以参考《个人声暴露计管理软件使用说明》。
“P:1”:表明当前是第一页内容
光标可以在“P:”、“Work Mode”、“h”、“m”、“s”、“Name”上移动，按“退出”、“进入”键返回到主菜单。
表 4 设置1第1页中光标位置及可用选项
光标位置
可用选项
备注
P:
2或6
翻页
Work Mode
下一个预存的工作模式名
调用其它工作模式
h
01h至24h
设小时
m
01m至59m
设分钟
s
01s至59s
设秒
Name
下一个预存的测点名
调用其它测点名
6.3.2 设置1的第2页
在设置1的第1页中，将光标移到“P:1”上，按参数加键进入第2页，显示如下：

图 6 Setup Ln & Mic.
“MIC. Mode”:传声器类型，有Free及Random两种可选。也就是自由场型或随机入射型。仪器出厂时配的是自由场型传声器，有些国家的标准要求采用随机入射型传声器，此时可以将这个选项设为Random，这样仪器会自动对高频进行修正，以达到随机入射型传声器要求的频响。
“N：5，10，50，90，95”：统计声级的定义。仪器的每通道可以同时测量5个统计声级，这个5个统计声级可由用户在1至99之间任意定义。
“Auto name”:是否由仪器自动选取测点名。当选Yes时，仪器每次测量结束后就选用下一个预存测点名。
光标可在“MIC.Mode”、“5”、“10”、“50”、“90”、“95”、“Auto name”、“P：”上移动，按“退出”、“进入”键返回到主菜单。
表 5设置1第2页中光标位置及可用选项
光标位置
可用选项
备注
P:
3或1
翻页
MIC. Mode
Random、Free
改传声器类型
5、10、50、90或95
1到99之间的数字
定义统计声级
Auto Name
N/A、Yes
是否自动取名
6.3.3 设置1的第3页
在设置1的第2页中，将光标移到“P:2”上，按参数加键进入第3页，显示如下：

图 7 Setup weight
“Fre. Weight”:频率计权。它后面有两个字符，前一个字符为通道0的频率计权，后一个字符为通道1的频率计权。
“Sta.Weight”:统计分析用的时间计权。统计分析Ln（n可由用户自行设定，参见6.3.2）时所用的时间计权网格。
光标可在“Fre.Weight”、“Sta.Weight”、“P：3”上移动，按“退出”、“进入”键返回到主菜单。
表 6设置1第3页中光标位置及可用选项
光标位置
可用选项
备注
P:
4或2
翻页
Fre.Weight
A C、A Z、A A、C Z、C C、Z Z
设两个通道的频率计权
Sta.Weight
F F、S F、I F、F S、S S、I S、F I、S I、I I
设两个通道统计分析用时间计权

6.3.4 设置1的第4页
在设置1的第3页中，将光标移到“P:3”上，按参数加键进入第4页，显示如下：

图 8 Setup Dosemeter0
“Exchange Rate0”:0号个人声暴露计的交换率,可在3、4、5、6中选择。这参数对TWA，Dose,LAVG的计算结果有影响。
“Threshold0”: 0号个人声暴露计的门限值，可在40到90dB之间选择。低于此值的时间计权声压级不参与TWA,Dose,LAVG的计算。
“Criterion0”:0号个人声暴露计的超限值，可在70到90dB之间选择。应输入法律规定的8小时限值。
6.3.5 设置1的第5页
在设置1的第4页中，将光标移到“P:4”上，按参数加键进入第5页，显示如下：

图 9 Setup Dosemeter1
“Exchange Rate1”:1号个人声暴露计的交换率,可在3、4、5、6中选择。
“Threshold1”: 1号个人声暴露计的门限值，可在40到90dB之间选择。低于此值的时间计权声压级不参与TWA,Dose,LAVG的计算。
“Criterion1”:1号个人声暴露计的超限值，可在70到90dB之间选择。应输入法律规定的8小时限值。
6.3.6 设置1的第6页
在设置1的第5页中，将光标移到“P:5”上，按参数加键进入第6页，显示如下：

图 10 Setup TWA
设置两个个人声暴露模块中TWA所用的频率计权及时间计权。
注意：可选用的频率计权由前面的两个通道设置的频率计权决定。
6.4 设置2子菜单
在主菜单下，用光标键将光标移到“4.Setup2”上，按“进入”键，进入设置2子菜单的第一页，显示如下：

图 11 设置2的第1页
在设置2中主要是对启动方式、记录方式、录音方式、硬件、电源、时钟、自动暂停进行设置。将光标移到“P:1”上，按参数键，则可以进入第2页，显示如下：

图 12 设置2的第2页
将光标移到“P:2”上，按参数键，则可以进入第3页，显示如下：

图 13 设置2的第3页
6.4.1 启动设置
在设置2的第1页，将光标移到第一行，按“进入”键，进入启动设置，显示如下：

图 14 定时启动
“Source”:启动开始的触发源，有Clock、Button、Interval、Limit几种可选。各种触发源的主要用途见下表：
表 7 启动触发源的用途
No
Source
Note
1
Clock
定时启动
2
Button
按下按键后启动
3
Interval
间隔相同的时间后启动
4
Limit
超过设定的限值后启动
6.4.1.1 定时启动
当选取“Clock”时，显示屏下面二行出现Date及Time。用户可在这二行中输入一个时间，当日历时钟到达这个时间后，仪器将会自动启动。光标可以移到年、月、日、时、分、秒上，用参数键可以调节相应的年、月、日、时、分、秒。当某一项调到尽头时将显示“**”，表示在定时启动时，此项不参与比较。这样就可以做到每小时启动、每天启动、每月启动……。
6.4.1.2 按键启动
当选取“Button”时，显示如下：

图 15按键启动
“Run Delay”:按下“进入”键后延时一段时间再启动测量，当其后为0秒时，表示马上启动测量。用户可在0到9之间选择。
注意：当用户选其它启动触发方式时，在测量界面下按“进入”键还是可以启动所有测量。
6.4.1.3 等间隔启动
当选取“Interval”时，仪器显示如下：

图 16等间隔启动
“Delta_T”：每次启动的间隔时间，用户可在1min、5min、10min、20min、30min、1hour之间选择。1min表示每到整分时启动，5min表示每到整5分时启动。
注意：当设置的测量时间Ts大于此间隔时，仪器的实际测量时间按Ts，实际启动间隔延长。
6.4.1.4 超限启动
当选取“Limit”时，仪器显示如下：

图 17超限启动
“Value”:设定的限值，超过这个值仪器将启动测量。此值可在40到140之间选取。
“Delay”：规定连续超限的时间。仪器的0号通道由统计所用时间计权下的指数平均声压级超过限值时，开始启动测量，只有连续超限的时间超过此“Delay”值后，测量才会继续，否则测量终止。此值可在0到999s之间设置。
6.4.2记录设置
在设置2的第1页下，将光标移到第二行，按“进入”键，进入记录设置，显示如下：

图 18记录设置
“context”:记录内容。N/A、Linst、Leq,t、Li&Leq几种可选。
表 8记录内容选项
序号
Context
记录内容
1
N/A
不记录
2
Linst
记录瞬间声压级
3
Leq,t
记录短时等效声级
4
Li&Leq
同时记录瞬间声压级与短时等效声级
“Sample”:采样间隔。当只选Linst 时，可在0.01s到6s之间设置，当选有Leq,t时，可在0.1s到60.0s之间设置。
“Channel”:通道。可在“0”、“1”、“0&1”之间选择。“0”表示只记录0号通道的声压级; “1”表示只记录1号通道的声压级; “0&1”表示同时记录0与1号通道的声压级。
6.4.3录音设置
在设置2的第1页下，将光标移到第三行，按“进入”键，进入录音设置，显示如下：

图 19录音设置
“Type”：录音的格式。可在“N/A”、“32kHz,16bit”、“16kHz,16bit”、“8kHz,8bit”中选取。
表 9录音格式
序号
Type
主要作用
1
N/A
不录音
2
32kHz,16bit
采样频率高，精度高。保存的文件大，可以再做分析
3
16kHz,16bit
采样频率中低，保存的文件中等，可以再做分析
4
8kHz,8bit
采样频率低，保存的文件小，只能做主观监听
“Channel”:录音所用通道号。可在“0”、“1”、“0&1”之间选取。“0”表示只录制0号通道的波形; “1”表示只录制1号通道的波形; “0&1”表示同时录制0与1号通道的波形。
“Trigger”:触发开始录音的方法。可在“Synchrony”、数值之间选取。“Synchrony”表示与积分测量同步，也就是开始启动测量时就开始录制波形，测量结束时波形录制完成。当选数值时，表示相应通道统计用指数平均声压级超过这个限值时开始录制波形。此数值可以在1到120之间设置
“Record setup1”:录音设置的第一页，光标在此处，按参数键可以进入下一页，显示如下：

图 20录音设置第2页
“Record time”:超限触发录音的时间长度。可在10s、20s、30s、40s、50s、60s、70s、80s、90s之间选择,当前一页的触发录音的方法选“Synchrony”时，此处显示=Ts并且不能设置。
“CH0 0dB”、 “CH1 18dB”：0号或1号通道录音时的音量。可以在0到48dB之间每6dB一档调节。当信号较小时可以选较大的放大音量，以使录音的波形幅度比较大，当信号较大时可以选较小的音量，以免录音的波形被限幅。用参数键调节各通道的音量，使显示出的音量条图最高时在刻度盘的1/2以上处，但又没有占满刻度盘为好。
6.4.4 硬件设置
在设置2的第2页，将光标移到第一行，按“进入”键，进入启动设置，显示如下：

图 21硬件设置
“MIC. Input”：传声器输入接法设置。仪器可以同时接Left与Right两个传声器,内部有两个测量通道，传声器与内部测量通道的联接由此设置项决定。

表 10传声器联接方式
序号
选项
联接方式
1
0
通道0
通道1

Left MIC.

2
1
通道0
通道1

Right MIC.

3
2
通道0
通道1

Left MIC.

Right MIC.
“Display”:显示屏保护。可以在always、10s、20s、30s、40s、50s、60s、70s、80s、90s之间选择。10s到90s表示在指定的时间内没有操作按键，则显示自动关闭，Always表示显示一直开着。
“Locked”:操作锁定。如果选Yes，当显示自动关闭后，只有同时将两个参数键按下才能重新打开显示，对仪器进行操作。
6.4.5 电源设置
在设置2的第2页，将光标移到第二行，按“进入”键，进入定时开关机设置，显示如下：

图 22电源设置
在按“进入”键，可以进入定时开机或定时关机设置界面，两个界面下操作是相同的。
6.4.5.1自动开/关机

图 23定时开/关机
注：当进入定时关机界面时，最下一行显示“Auto-off”
“Mode”:定时开机或关机的工作模式。可以在N/A或Clock中选取，当选N/A时，仪器不会定时开机或关机;当选Clock时，当仪器的内部时钟到达下面指定的时间时，仪器自动开机或关机。
“Date”:定时开机或关机的日期。
“Time”:定时开机或关机的时间。
光标可以移到年、月、日、时、分、秒上，用参数键可以调节相应的年、月、日、时、分、秒。当某一项调到尽头时将显示“**”，表示在定时开机或关机时，此项不参与比较。这样就可以做到每小时、每天、每月定时开机或关机……。
建议定时开机或关机与定时启动一同使用，可以做到自动测量。
注意：当设定了自动开机，关闭仪器电源后，仪器处于掉电状态，工作电流小于5mA。
6.4.5.2 关闭电源
当用户选中定时开机后，再回到电源设置界面下时，显示多出一项“Power off”,如下：

图 24关闭电源
光标移到第三行，按“进入”键，仪器关闭电源，当到达定时开机设定的时刻时，仪器自动开机，并直接进入测量界面。
注意：当设定了自动开机，再想用按键打开仪器电源，需按下进入键2秒以上再放开。
6.4.6 日历时钟调节
在设置2的第2页中，将光标移到第三行，按“进入”键，仪器进入日历时钟调节界面，显示如下：

图 25日历时钟调节
光标可以移
