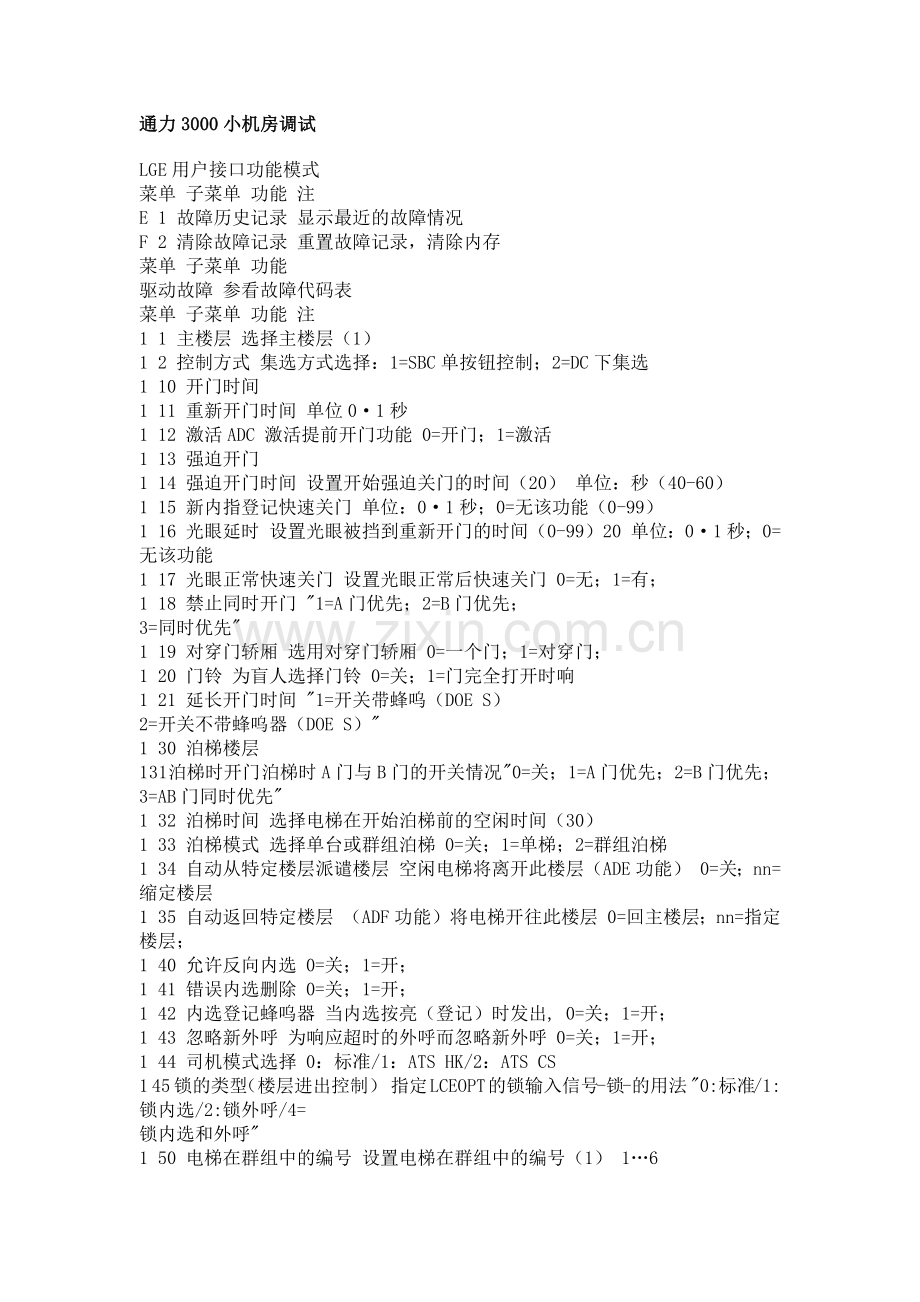

通力3000小机房调试
LGE用户接口功能模式
菜单 子菜单 功能 注
E 1 故障历史记录 显示最近的故障情况
F 2 清除故障记录 重置故障记录，清除内存
菜单 子菜单 功能
驱动故障 参看故障代码表
菜单 子菜单 功能 注
1 1 主楼层 选择主楼层（1）
1 2 控制方式 集选方式选择：1=SBC单按钮控制；2=DC下集选
1 10 开门时间
1 11 重新开门时间 单位0·1秒
1 12 激活ADC 激活提前开门功能 0=开门；1=激活
1 13 强迫开门
1 14 强迫开门时间 设置开始强迫关门的时间（20） 单位：秒（40-60）
1 15 新内指登记快速关门 单位：0·1秒；0=无该功能（0-99）
1 16 光眼延时 设置光眼被挡到重新开门的时间（0-99）20 单位：0·1秒；0=无该功能
1 17 光眼正常快速关门 设置光眼正常后快速关门 0=无；1=有；
1 18 禁止同时开门 "1=A门优先；2=B门优先；
3=同时优先"
1 19 对穿门轿厢 选用对穿门轿厢 0=一个门；1=对穿门；
1 20 门铃 为盲人选择门铃 0=关；1=门完全打开时响
1 21 延长开门时间 "1=开关带蜂呜（DOE S）
2=开关不带蜂呜器（DOE S）"
1 30 泊梯楼层
1 31 泊梯时开门 泊梯时A门与B门的开关情况 "0=关；1=A门优先；2=B门优先；
3=AB门同时优先"
1 32 泊梯时间 选择电梯在开始泊梯前的空闲时间（30）
1 33 泊梯模式 选择单台或群组泊梯 0=关；1=单梯；2=群组泊梯
1 34 自动从特定楼层派谴楼层 空闲电梯将离开此楼层（ADE功能） 0=关；nn=缩定楼层
1 35 自动返回特定楼层 （ADF功能）将电梯开往此楼层 0=回主楼层；nn=指定楼层；
1 40 允许反向内选 0=关；1=开；
1 41 错误内选删除 0=关；1=开；
1 42 内选登记蜂呜器 当内选按亮（登记）时发出, 0=关；1=开；
1 43 忽略新外呼 为响应超时的外呼而忽略新外呼 0=关；1=开；
1 44 司机模式选择 0：标准/1：ATS HK/2：ATS CS
1 45 锁的类型（楼层进出控制） 指定LCEOPT的锁输入信号-锁-的用法 "0:标准/1:锁内选/2:锁外呼/4=
锁内选和外呼"
1 50 电梯在群组中的编号 设置电梯在群组中的编号（1） 1…6

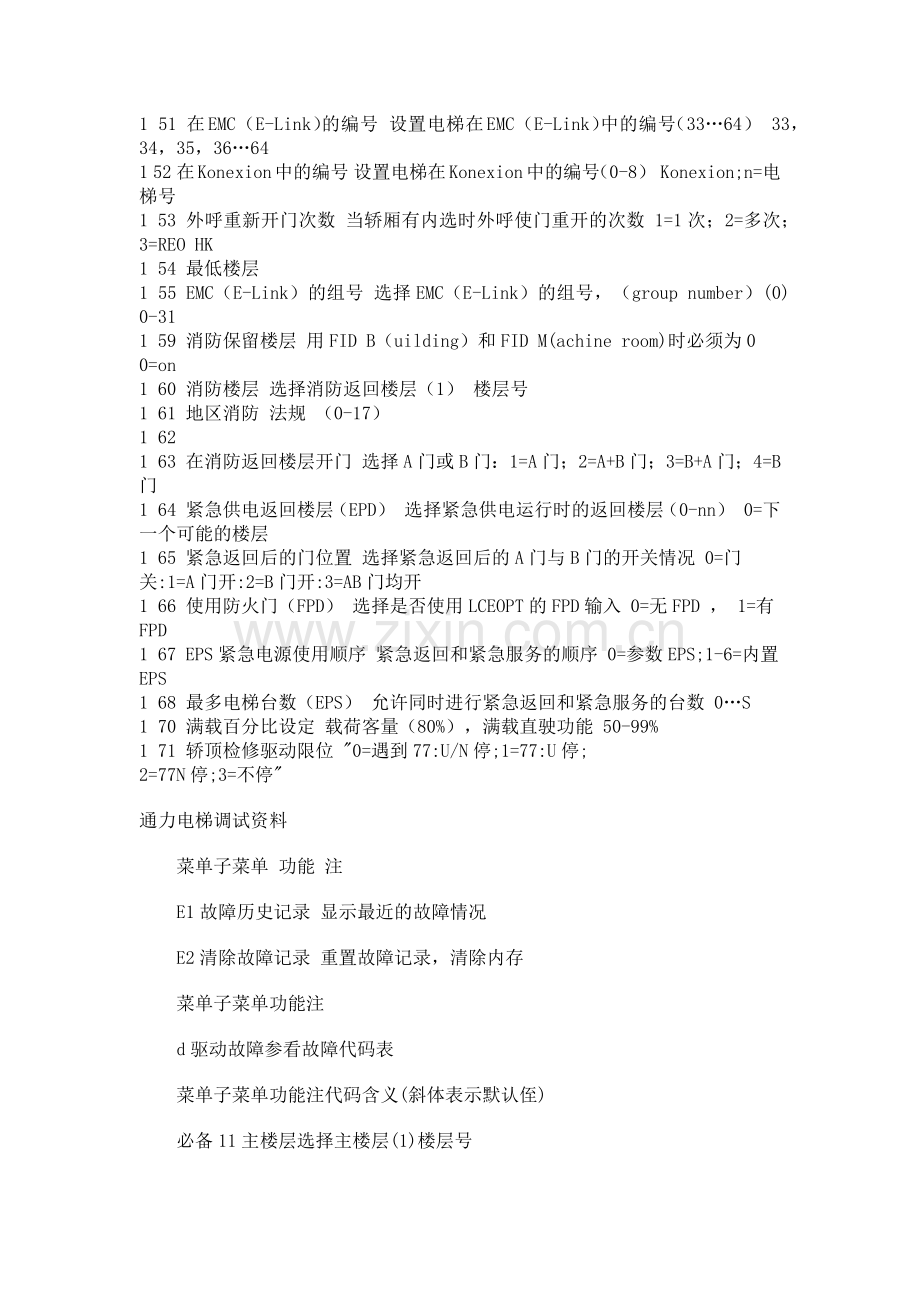

1 51 在EMC（E-Link）的编号 设置电梯在EMC（E-Link）中的编号（33…64） 33，34，35，36…64
1 52 在Konexion中的编号 设置电梯在Konexion中的编号（0-8） Konexion;n=电梯号
1 53 外呼重新开门次数 当轿厢有内选时外呼使门重开的次数 1=1次；2=多次；3=REO HK
1 54 最低楼层
1 55 EMC（E-Link）的组号 选择EMC（E-Link）的组号，（group number）(0) 0-31
1 59 消防保留楼层 用FID B（uilding）和FID M(achine room)时必须为0 0=on
1 60 消防楼层 选择消防返回楼层（1） 楼层号
1 61 地区消防 法规 （0-17）
1 62
1 63 在消防返回楼层开门 选择A门或B门：1=A门；2=A+B门；3=B+A门；4=B门
1 64 紧急供电返回楼层（EPD） 选择紧急供电运行时的返回楼层（0-nn） 0=下一个可能的楼层
1 65 紧急返回后的门位置 选择紧急返回后的A门与B门的开关情况 0=门关:1=A门开:2=B门开:3=AB门均开
1 66 使用防火门（FPD） 选择是否使用LCEOPT的FPD输入 0=无FPD ， 1=有FPD
1 67 EPS紧急电源使用顺序 紧急返回和紧急服务的顺序 0=参数EPS;1-6=内置EPS
1 68 最多电梯台数（EPS） 允许同时进行紧急返回和紧急服务的台数 0…S
1 70 满载百分比设定 载荷客量（80%），满载直驶功能 50-99%
1 71 轿顶检修驱动限位 "0=遇到77:U/N停;1=77:U停;
2=77N停;3=不停"
通力电梯调试资料
　　菜单子菜单 功能 注
　　E1故障历史记录 显示最近的故障情况
　　E2清除故障记录 重置故障记录，清除内存
　　菜单子菜单功能注
　　d驱动故障参看故障代码表
　　菜单子菜单功能注代码含义(斜体表示默认侄)
　　必备11主楼层选择主楼层(1)楼层号
　　12控制方式集选方式选择：1=SBC单按钮控制：2=DC下集选：3=FC全集选：4=PB按钮控制
　　门系统 110开门时间相应普通楼层的内指信号时，从门完全打开至开始关门时的时间(5S)单位秒(1--60)
　　111重新开门时间重开门后，从门完全打开至重新开始关门的时间(20)单位 0.1秒(1—99)
　　112激活ADO激活提前开门功能0=关闭：1=激活
　　113强迫关门如果在一段选定的时间内关门受阻，门将以较慢的速度响蜂鸣关门，此时，只有关门力限制器起作用，强迫关门持续到关门结束，0=关闭;1=有效;2=NUD
　　114强迫关门时间限制设置开始强迫关门的时间(20)单位秒(1--60)
　　115新内指登记快速关门开门或门已打开时，按下按钮可以缩短开门时间单位 0。1秒。
　　0=无该功能(0-99)
　　116光眼延时设置光眼被挡到重新关门的时间(0-99)20单位 0。1秒。
　　=无该功能(0-99)
　　117光眼正常快速关门设置光眼正常后快速关门0=无
　　1=有
　　118禁止同时开门A门和B门的开门及同时开门功能1=A门优先;2=B门优先
　　3=同时
　　119对穿门轿厢选用对穿门轿厢0=一个门;1=对穿门
　　120门终鸣器为盲人选择门终鸣器0=关;1=门完全打开时响
　　121延长开门时间LCECOS的输入XC(34：E)的类型0=按钮(DOEB);1=开关带蜂鸣器(DOES);2=开关不带蜂鸣器(DOES);
　　122DOP类型选择DOP类型0=none;1=DOP CS
　　泊梯130泊梯楼层如1-33=2(群组泊梯)1#梯此菜单选择的楼层是第一泊梯楼层(PAM)2#梯此菜单选择的楼层是第二泊梯楼层(PAS)3#梯此菜单应0，0=0FF，nn=楼层号
　　131泊梯时开门泊梯时A门与B门的开关情况0=关，1=A门优先，2=B门优先，3=AB门同时开
　　132泊梯时间选择电梯在开始泊梯前的空闲时间(30)(1-99)秒
　　133泊梯模式选择单台或群组泊梯0=关，1=单梯，2=群组泊梯
　　134自动从特定楼层派遣电梯空闲电梯将离开此楼层(ADF)功能0=关，nn=指定楼层
　　135自动返回特定楼层(ADF)功能将电梯开往此楼层0=回主楼层，nn=指定楼层
　　内
　　指140允许反向内选允许登陆与电梯运行方向相反的内指信号，一旦停梯使这些信号开始响应0=关，1=开，
　　141错误内选删除电梯连续完成两个内指而无人出入轿厢的情况下删除所有内指信号0=关，1=开
　　142内选登记蜂鸣器当内选按亮(登记)时发出一短促声音0=关，1=开
　　143忽略新外呼为响应运时的外呼而忽略新外呼0=关，1=开
　　144司机模式选择0：标准 1：ATS HK/ 2：ATS CS
　　145锁的类型(楼层进出控制)指定LCEOPT的锁输入信号-锁-的用法0=关，1：锁内选，2：锁外呼，3：锁内选和外呼
　　146优先下呼1。。3 最多定义3个楼层0=没有，nn=楼层
　　147优先上呼1。。3最多定义3个楼层0=没有，nn=楼层
　　群
　　组150电梯在群组中的编号设置电梯在群组中的编号(1)1...6
　　151EMC(E-Link的编号)设置电梯在EMC(E-Link的编号)(33—64)33.34.35.36…64
　　152在Konexion中的编号设置电梯在在Konexion中的编号(0-8)0=no Konexion n=电梯号
　　153外呼重新开门次数当轿厢有内选时外呼使门重的次数1=1次，2=多次，3=REOHK
　　154最低楼层选择最低楼层的楼层编号1-nn更改后须重划楼板FE3选项菜单1-30。34。59。64。89选择的非零值。否则将自动取此菜单值
　　155EMC(E-Link)的组号选择EMC(E-Link)的组号(croud number)(0) 0-31
　　消防159消防保留楼层用FID 6(udding)和FID M(achine room)时必须为0，0=nn
　　160消防楼层选择消防返回楼层(1)楼层号
　　161地区消防法规(0-17)选择各个国家的消防类型0=未用，1=德国。。。6=英国(正常)7=荷兰，8=英国(消防)，10=瑞典，11=香港，12=澳洲，14=马来西亚，15=新加坡，16=印尼，17=亚太地区
　　162消防类型(0-13)(FID指消防检测FRD指消防员运行选择FID与FRD组合0=无消防功能，1=FRD，2=FID门关3=FID门开，4=FRD+FID门关，5=FRD+FID门开，6=FID
　　MO，7= FID MC，8= FID MC+ FRD，9= FID MO+ FRD，10= FID AC，11= FID AO，12=
　　FID AC+ FRD。13= FID AO+ FRD。
　　163消防返回楼层的开门侧选择A门或B门;1=A门;2=A+ B门;3=B+ A门;4= B门
　　164紧急供电返回楼层(EPD)选择紧急供电运行时的返回楼层(0-nn)0=下一个可能的楼层
　　165紧急返回后的门位置选择紧急返回后的A门与B门的开关情况0=门关;1=A门开;2= B门开;3=AB门均开
　　166使用防火门(FDP)选择是否使用LCEOPT的FDP输入0=无FDP
　　1=有FDP
　　167EPS紧急电源使用顺序紧急返回和紧急服务的顺序0=外部EPS
　　1=内置EPS
　　168最多电梯台数(EPS)允许同时进行紧急返回和紧急服务的台数0.。。6
　　170满载百分比设定载荷容量(80%)满载功能50-99%
　　171轿顶检修驱动限位轿顶检修运行时遇到任何77限位开关是否停车0=遇到77：U/N停;1=77：U停;2=77N停;3=不停
　　172锁梯时的停梯楼层(OSS)选择锁梯时的停梯楼层(0。。。nn)0=最近楼层或锁梯开关所在楼层
　　173锁梯时的门情况设置锁梯时门的开关情况0=关门，1=A门开，2=B门开，3=AB门均开
　　174优先外呼服务方式0=无;1=PRL LA;2=PRL LO;3=PRL HA;4=PRL HO;
　　5=HEL A;6=HEL O;
　　175轿厢风扇省电功能空闲停梯经一段时间后风扇关闭(5)0=不使用：1-59分钟
　　176轿厢照明省电功能空闲停梯经一段时间后照明关闭0=不使用：1-59分钟
　　177轿厢照明电压监控(CLS)若LCECCB上没有照明电压，电梯停止运行0=关; 1=开;
　　178konexion照明电流监控激活该功能0=关; 1=开;
　　179锁梯模式的轿厢照明锁机OSS模式时关闭照明0=关; 1=开;
　　180主楼层时强制停梯电梯经过主楼层时必须停梯，以便保安人员检查轿内乘客0=不停;1=下行时停;2=上行时停;3=上下均停
　　181经过楼层时的信号响声提示乘客轿厢经过或停在某楼层0=关; 1=开;
　　182到站钟类型0=LAL DB，1=LAL DN2=提前闪烁LALAB，4=提前闪烁LALAN
　　183超载指示闪烁COP超载可选为闪烁指示0=不闪烁;1=闪烁;
　　184内选优先方式PRCLCECOB输入XC16，1=PRC K持续有效(开关)一个内选，2=PRC
　　B一次有效(按钮)一个内选，3=PRC CS持续有效(多个内选)
　　185通电延时PUD延时一段才投入正常服务，以免与大楼其他设备同时启动造成过流(0-99)
　　186地震运行EAQ0=没有;1=有;
　　187紧急电池EBD0=没有;1=有;
　　188FRE(防犯罪)门Fastre coor0=没有;1=A门;2=B门;
　　3=A+B门;
　　189指定FRE防犯罪返回楼层Fastre coor0=没有;nn=指定返回楼层
　　190双并联控制FET/FE3 呼梯0=不使用，1=服务所有呼梯，2=在主层不服务正常呼梯，3=在主层不服务FET/FE3呼梯
　　191DOM CS选项0=没有;1=有;
　　192风扇控制类型0=OCV A自动控制;1=OCV AF自动控制可永久关闭(用开关)
　　193一套COP不区分A，B门TTC CON/DON0=不使用，1=使用，
　　194轿厢到站钟(GOC)0=不使用，1=使用，
　　199重置厂方设置参数重置厂方设置(缺省)参数注意电梯将丢失所有的现场设置参数1=重置默认值。对菜单2的设置无效
　　菜单子菜单功能 注代码含义
　　驱
　　动
　　系
　　统
　　参
　　数21设置马达型号选择EcoDisc的型号，第一次运行前必须检查次项05=MX05;06=MX06;10=MX10;o5=MX05q2;o6=MX06q2;1o=MX10q2
　　11=MX06 1.6/S;12=MX06q2 10/05;13=MX10q2 13/05;14=MX10q2
　　16/05;15=MXQ2 20/05
　　22禁止驱动为测试起见,禁止和激活驱动0=允许启动;1=不允许启动;
　　23加速度(Jerk)固化加速.恒速和减速0=0.6/;1=0.8/;2=1.0/;3=1.2/s
　　24加速度调节加速度大小0=0.4/;1=0.5/;2=0.65/s
　　25额定速度电梯的额定速度0=0.5/;1=0.53/;2=0.8/;3=1.0/;4=1.2m/s
　　26K4.马达电压K4设置电压与频率间比率0=0.229…….0.319(0.006一级)
　　27K3.高的负载补偿有载启动时马达的附加电压0=0.096…….15=0.143(0.003一级)
　　28K2.低的负载补偿有载启动时马达的附加电压0=0.083……15=0.216
　　29K1最小的电压马达最小的电压0=0.0080……15=0.0210
　　210D.参数速度误差反馈比例:0=0.5;1=0.8;2=1.2;3=2.0;4=2.7;5=3.5;6=4.5;7=5.5
　　211启动延时制动器松闸与主继电器激活电梯启动之间的时间间隔0=72;1=100;2=150;
　　3=200;4=250ms
　　通力电梯调试(部分)
　　第七章 调试
　　附录一：LCE菜单6中的V3F25(图号：713983)本表格的文档识别号必须与LCE菜单6_0显示的识别号一致 LCE菜单 单位 范围 默认值
　　工厂设定 现场设定
　　参数组的文档识别号(=本表格) 6_0 2000… 2000 2000 2000
　　电梯参数。注意!首先检查这些参数和6_60(*)：P factor(proportional gain of speed controller)
　　P增益 6_1 s/m 0.0,….15.9 2.5 2.5 Acceleration(determines also jerk)加速度 6_2
　　m/s2 0.6,….1.0 0.8 0.8 Nominal speed of the elevator 额定速度 6_3 m/s 1.0,…2.5
　　2.5Elevator load 额定载重量 6_4 kg 400,…1800 630Current sensor scaling
　　电流感应比例(40A是2,80A是1) 6_5 mm 1 , 2 2 Traction sheave diameter 曳引轮直径 6_6 mm
　　600,…750 650 Roping 绕绳比 6_7 1,2,4 2Coil current for nominal
　　torque(1800Nm)额定力矩电流 6_8 Amp 5.0,…99.9
　　…注:曳引轮直径和绕绳比决定了速度控制器里的旋转变压器比例.它们同时也用于计算电梯的额定力矩
　　电位器调节。注：这些参数由V3F25计算，是只读参数。MXTORQ MX力矩 6-10 V 0.000,…,5.000 ….TAC
　　tacho测试电压(直径=37.3mm) 6_11 V 2.350,…,7.500 ….. TAC tacho 测试电压(直径=75mm) 6_12
　　V 2.350,…,7500 2.431 TSPL(对应于0.3m/s的速度限制电压) 6_13 V 0.150,…,5.000 0.540
　　微调参数Inspection speed(检修或RDF速度) 6_20 m/s 0.3 , 0.5 0.3 0.3I factor(I参数)
　　6_21 sec 0.05,…,1.00 0.20 0.20Speed reduction(速度降低比=降低的速度/额定速度) 6_22
　　0.30,…,1.00 1.00 1.00(空底)— Start torque scaling 启动力矩比例 6_23 0.50,…,1010
　　1.00 1.00(半中)— Balance error 平衡误差 6_24 -0.30,…,0.30 0.00 0.00 (调平层)— KTW/Q
　　factor KTW/Q参数 6_25 0.40,…,7.0 2.8 2.8(半底)— Rope weight 钢丝绳重量 6_26 kg/m
　　-2.0,…,7.0 0.0(空顶)— Car cable weight 随行电缆重量 6_27 kg/m 0.00,….5.00 0.00
　　0.00(调平层)— Final jerk distance 最后爬行距离 6_28 mm 0,…,250 125 125(调反平层)—
　　Relevelling correction distance再平层校正距离 6_29 mm 0,…,20 0 0Tacho sealing
　　factor 测速计比例系数 6_30 0.400,…,0.900 0.900 0.900Tacho fault counter 测速计故障计数
　　6_31 0,…,10 0 0 (工值)-- Tacho filter time 测数计滤波时间 6_32 ms 0,…,40 15 15Start
　　delay 启动延时 6_33 sec 0.10,…,1.00 0.3 0.3
　　曳引机参数Number of pole pairs 马达极对数(*) 6_60 12.19 19Machinery torque
　　曳引机力矩(MX18-1800Nm) 6_61 Nm 1800 1800 1800 1800Revolver angle旋转变压器角度 6-62
　　0,…,360 0 0
　　调试和试验Revolver Auto Detect 旋转编码器角度自动调节 6_70 0.1 0 0Motor torque measurement
　　马达力矩测量 6_71 -1.500,…,1.500 0 0(打滑)-- Enable traction test 曳引试验 6_72 0.1 0
　　0Enable buffer test 缓冲器试验 6_73 0.1 0 0 注:曳引试验和缓冲器试验只有效一次
　　PERMANENT STORE 永久保存Default parameters 默认参数 6_98 0.1 0 0Save 永久保存参数 6_99
　　0.1 0 0 如要恢复默认参数,将6_62该为0,再将6_98该为1,然后断电。
代码
故 障 名 称
原 因
操 作
恢 复
测 试
0001
驱动时间过长
位置信号 30/B30 经过一段运行时间后没有变化。
立即停止
关电
慢车将电梯停在 77 ： U 之下，拔掉 0.61:U/N, 转快车
0004
连续三次同步运行失败
连续 3 次同步运行均无法正确接收 77:U/N,61U/N,30 信号 .
3 次失败后停在端站
关电
-
0007
门区信号 30/B30 卡死
启动一段时间后 , 没有检测到 30/B30 信号的下降缘 , 门区信号 30/B30 一直有效 .
运行至目的层 , 开门不走 .
关电或打检修
短接 LCECCB 上的 30(B30) 信号 -XB21(XB24) 的最低端插脚
0008
NVRAM 损坏或容量不够
送电时检测到 NVRAM 的容量不够
-
更换 NVRAM
-
0014
门区监察电路没有释放
486,443:1,443:2 的任何一个在连续 2 次运行没有吸合 .
运行至目的层脱离服务
关电
运行时让 443:2(LCEADO) 不吸合
0015
门区监察电路没有吸合
486,443:1,443:2 的任何一个在连续 2 次运行没有释放
运行时让 443:2(LCEADO) 保持吸合
0021
安全回路不通
安全回路输入 1 无电压
立即停止
安全回路接通
断开安全回路
0022
运行时井道门锁断开
安全回路输入 3 无电压
立即停止
井道门锁接通
用钥匙打开厅门或拔开 LCE230 的 XH2
0023
运行时轿门锁断开
安全回路输入 2 无电压
立即停止
轿门锁接通
-
0025
启动允许故障
电梯停止时主接触器没有释放
不启动
主接触器释放
保持 201:1 或 201:2 或 204 一直吸合
0026
驱动系统有故障
驱动系统检测到故障 (V3F OK 灯不亮 )
不启动
关电或打检修
拔掉 V3F16es 热敏开关或测速器
0039
缓冲器测试按钮卡死
LCECPU 板上的缓冲器测试按钮 (buffer test) 卡死
不启动
直至该按钮松开
电梯启动时一直接住该按钮
0042
轿厢照明监察
轿厢照明没电
运行至目的层脱离服务
轿厢照明电恢复
关掉 262 照明开关
0044
关门故障
尝试多关门但门锁仍不通
5 次失败后开门不走
有新召唤或打检修
拔掉 LCE230 的 XH2
0048
反开门装置持续有效
反开门信号持续有效超过一分钟
保持开门直至反开门信号消失
直至该信号消失
拔掉 LCECCB 上的光幕连接线 90 或 B90
0051
启动失败
尝试 5 次启动不成功 , 原因可能是 : 比如厅门没关好
开门然后再试 5 次
有新召唤或打检修
拔掉 LCE230 的 XH2
0052
上下同步开关同时有效
77:U 和 77:N 同时有效
立即停止 , 只有 RDF 能开梯
其中一个有效
拔掉 LCECCB 上的 77:U 和 77:N
0058
不运行超时
有运行要求但电梯没有运行超过 100 秒
每 10 秒自动尝试运行
自动恢复
-
0060
V3F16 的 pickup 信号丢失
没有收到驱动系统的 pickup 信号
运行至端站
在端站自动恢复
-
0062
门区信号丢失
经过数层楼 61:U/N 时 , 收不到 30/B3 信号的上升缘
运行至目的层 , 不开门
关电或打检修
移走 30 磁铁或拔掉 LCECCB 上的 XB21(30) 或 XB24(B3)
0072
61:U 信号卡死
61:U 信号在离开门区一段时间后仍不释放
运行至目的层 , 脱离服务
短接 LCECCB 上的 XB22(61:U) 最下端两个插脚
0073
61:N 信号丢失
经过数层门区时 , 收不到 61:N 信号的上升缘
拔掉 LCECCB 上的 XB23(61:N)
0074
61:N 信号卡死
61:N 信号在离开门区一段时间后仍不释放
短接 LCECCB 上的 XB23(61:N) 最下端两个插脚
0075
61:U 信号丢失
经过数层门区时 , 收不到 61:U 信号的上升缘
技掉 LCECCB 上的 XB22(61:U)
0076
门区监察第一次不释 放
486,443:1,443:2 任何一个运行时没吸合 (ADO/ACL)
如常运行至目的楼层
15 秒后自动回底层
使 443:2RU 接触器不吸合
0077
开门限位故障 ( 一直无效 )
开门但收不到开门到位信号
保持开门 15 秒然后关门
自动恢复
-
0078
轿内召唤按钮卡死
任一轿内召唤无法消号超过 60 秒
取消该按钮的服务 , 直至召唤按恢复正常
召唤按钮恢复正常
-
0079
厅外召唤按钮卡死
任一厅外召唤按钮无法消号超过 60 秒
取消该按钮的服务 , 直至召唤按钮恢复正常 .
召唤按钮恢复正常
-
0082
门区监察第一次不能吸合
486,443:1,443:2 任何一个运行时没有释放 (ADO/ACL)
如常运行至目的楼层
15 秒后自动回底层
使 443:2 接触器保持吸合
0083
位置丢失
位置与井道信号不符
运行至端站
在端站同步位置
-
0084
开门限位故障 ( 一直有效 )
门关好但没有收到开门到位信号
-
自动恢复
-
0089
DOM 监察
厅门打开 ( 非轿厢所在位置 )
运行至目的层脱离服务
关电或打检修
断开 DOM CS 输入
0145
EBD 设备损坏
-
-
EBD 设备
-
0146
EBD 电池损坏
-
-
EBD 电池
-

驱动故障
代码
驱 动 故 障
原 因
恢 复
0101
驱动停止
电梯停下是因为驱动系统检测到有故障
检查其它驱动故障
0102
马达过电流
驱动参数错误 / 轿厢与对重平衡不良 / 井道磨擦力太大
-
0103
制动电阻
制动电阻损坏或连线断开 /385,A2 板坏
检查制动电阻
0104
马达过热
马达温度过高或马达热每电阻线松
-
0105
交流供电
中间直流电压过低或过高
检修三相供电电压及连接
0106
V3F 不 OK
制动电阻监察 ; 马达温度监察 ; 启动故障次数超出限制
-
0107
称重装置故障
称重信号电压不对 (<0.6V)
调节称重装置
0108
马达 /Tocho 出错
Tocho 极性接反 ; 轿厢与对重平衡不良 ; 称重不准 ; 制动器没打开 ; 驱动参数不正确 ; 超速
-
0109
位置丢失
驱动系统位置丢失
检修 77U/N,61U/N
0110
散热器过热
驱动模块后的散热器过热
-
Setup 过程中的驱动故障
0111
飞器片 61:N 在 61:U 之下
61:N/U 调换
检查 61:N/U 的顺序
0112
61:U/N 重叠太少
-
检查 61:N/U 的位置
0113
同步开关错误
77:S 故障
检查 77:S
0114
楼层距离太短
两楼层距离太短
检查磁铁的位置
0115
比例错误
-
-
0116
顶楼计数错误
Setup 不成功或未完成
做一次 Setup

网络故障
代码
网 络 故 障
原 因
操 作
恢 复
1101
LECCB 故障
电路板损坏 ; 接线错误或没电 , 无法联系
正常减速停层 , 保持检修状态 , 关门不动
直到再次联系上
1201/2201
第一块 LCECEB 故障
电路板损坏 , 接线错误或没电 , 无法联系
单梯继续正常服务
直到再次联系上
1202/2202
第二块 LCECEB 故障
同上
同上
同上
1203/2203
第三块 LCECEB 故障
同上
同上
同上
1301/2301
LCECOB 故障
电路板损坏 , 接线错误或没电 , 无法联系
到达目的层 , 开门不动
直到再次联系上
1401/2401
第一块 LCEFCB 故障
网络节点丢失 , 或节点类型错误 ,rollcall 链中断
继续正常服务
Roll call 信号检测通过
14xx/24xx
第 xx 块 LCEFCB 故障
同上
同上
同上
1501/2501
第一块 LCEFOB 故障
网络节点丢失 , 或节点类型错误 ,rollcall 链中断
继续正常服务
Roll call 信号检测通过
15xx/25xx
第 xx 块 LCEFOB 故障
同上
同上
同上
1601
LCEGTW 故障
电路板损坏 , 接线错误或没电 , 无法联系
单梯继续正常服务
直到再次联系上
1701/2701
第一块 LCEOPT 故障
电路板损坏 , 接线错误或没电 , 无法联系
单梯继续正常服务
直到再次联系上
17xx/17xx
第 xx 块 LCEOPT 故障
同上
同上
同上
