深圳市朗斯科机电设备有限公司
.
锂电池物理性能检测设备系列

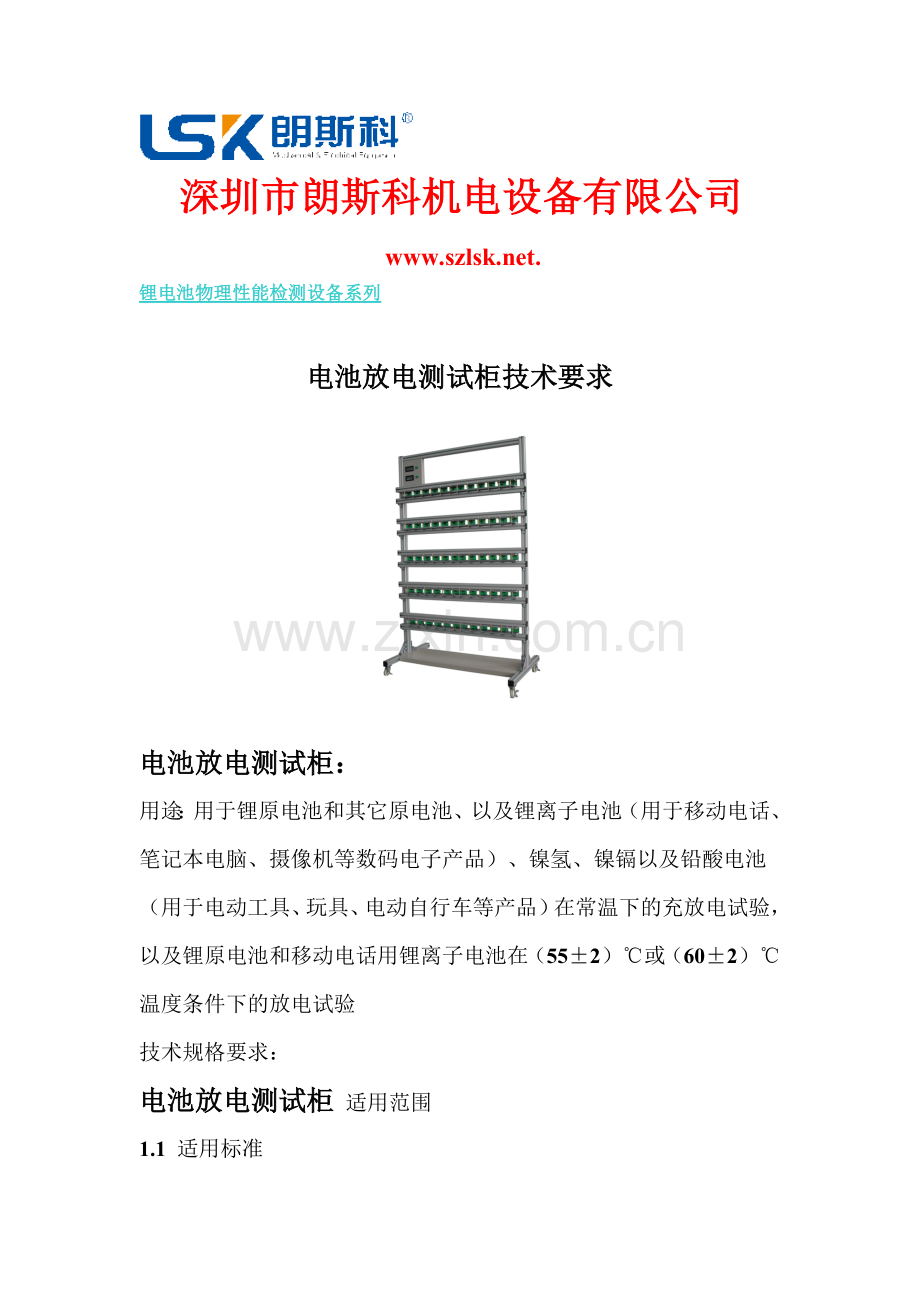

电池放电测试柜技术要求

电池放电测试柜：
用途：用于锂原电池和其它原电池、以及锂离子电池（用于移动电话、笔记本电脑、摄像机等数码电子产品）、镍氢、镍镉以及铅酸电池（用于电动工具、玩具、电动自行车等产品）在常温下的充放电试验，以及锂原电池和移动电话用锂离子电池在（55±2）℃或（60±2）℃温度条件下的放电试验
技术规格要求：
电池放电测试柜 适用范围
1.1 适用标准
适用于锂原电池和其它原电池、以及锂离子电池（用于移动电话、笔记本电脑、摄像机等数码电子产品）、镍氢、镍镉以及铅酸电池（用于电动工具、玩具、电动自行车等产品），根据电池标准GB8897.4-2002、GB/T18287-2000、IEC60086-4: 2000、IEC62133: 2002、UL1642: 2006、SN/T1414.3-2004 进行常温下的充放电试验、以及锂原电池和移动电话用锂离子电池在（55±2）℃或（60±2）℃温度条件下的放电试验。
1.2 试验要求
1）电池测试柜主要配合电池充放电设备使用，作为电池样品安装、夹持、连接充放电设备的载体，同时起到隔爆作用，防止试验中爆炸的电池样品造成对人身和其它设备的危害。
2）除了常温下的电池充放电试验，电池测试柜还提供（55±2）℃或（60±2）℃温度环境（包括平衡试验中电池的发热），以满足需要温度条件的电池放电试验。
电池放电测试柜主要技术参数与功能
2.1 主要技术参数
1）温度范围：RT+20℃～65℃
2）温度均匀度：±2℃
3）上升时间：常温上升到60℃的时间＜1 小时
4）电池工位数：8（工位/排）×6（排/柜）×2（柜体）＝96 工位
5）工位间水平间隔：100mm
6）工位间垂直间隔：250mm
7）单柜体外形尺寸：1000mm（W）×500mm（D）×1800mm（H）
8）系统组成：1 个单独的测试柜（48 工位） + 1 套温度控制系统（空气处理箱、空气循环系统）
（选配）2.2 系统主要指标
最大试验负载（kg）
20
工作台尺寸（mm）
400*400
台体尺寸(L*W*H)（mm）
1650*900*2850
峰值加速度（m/s2）
150-6000（半正弦波）
台体重量（kg）
3000
电源电压
3φ380VAC±10% 50Hz
消耗功率
1.3kVA
2.2A测量技术指标
量程
0.1V、1V、10V
采样频率
192kHz
信号调理
模拟滤波器和160Db/Octave数字抗混叠滤波器
测量方式
单帧、多帧
帧长度
512，1024，2048，4096，8192，16384
测量精度
0.1db
脉冲持续时间
50-1ms
频率范围
DC~22000Hz
时域分析
冲击波性自动对准、自动容差带检测、峰值加速度、脉冲宽度、速度变化量等检测
冲击响应谱分析
对数分辨率1/1、1/3、1/6、1/12、1/24倍频程分析，调整阻尼系数和Q（品质因数）值，独立调整下限、上限和参考频率
冲击波形
半正弦
2.2B控制技术特点
1）性能价格比和可靠性高：硬件采用模块和低噪声设计技术，实现控制及测量分析功能的硬件电路均置于接口箱中，独立于计算机，采用USB2.0负责接口箱与PC机的通讯。
2）测量精度高：采用高性能浮点DSP处理结构，24位分辨率的ADC/DAC，配合高精度浮点数字滤波和低噪声设计技术
3）完善的自动安全检测和保护功能，试验安全性高：设有手动紧急中断、冲击台极限限制、参数设置和理性等完善的安全措施，保证试验安全运行。
4）多样的操作方式：可采用手动、半自动和全自动循环操作方式。
5）输入方式灵活多样：电荷、ICP。接口箱内置了电荷放大器，可直接与电荷型加速度传感器直接相连；并内置ICP恒流源，可直接与ICP传感器连接。
6）基于Win2000/NT/XP的应用软件，操作简便：测量与控制由DSP实现，使PC软件仅负责与用户交互及显示，真正实现了Windows的多任务机制和图形界面，用户操作方便，显示形式丰富。
7）自动生成WORD测试报告：在试验过程中和试验结束后，能自动或手动生成Microsoft Word试验报告，用户自定义报表内容。
