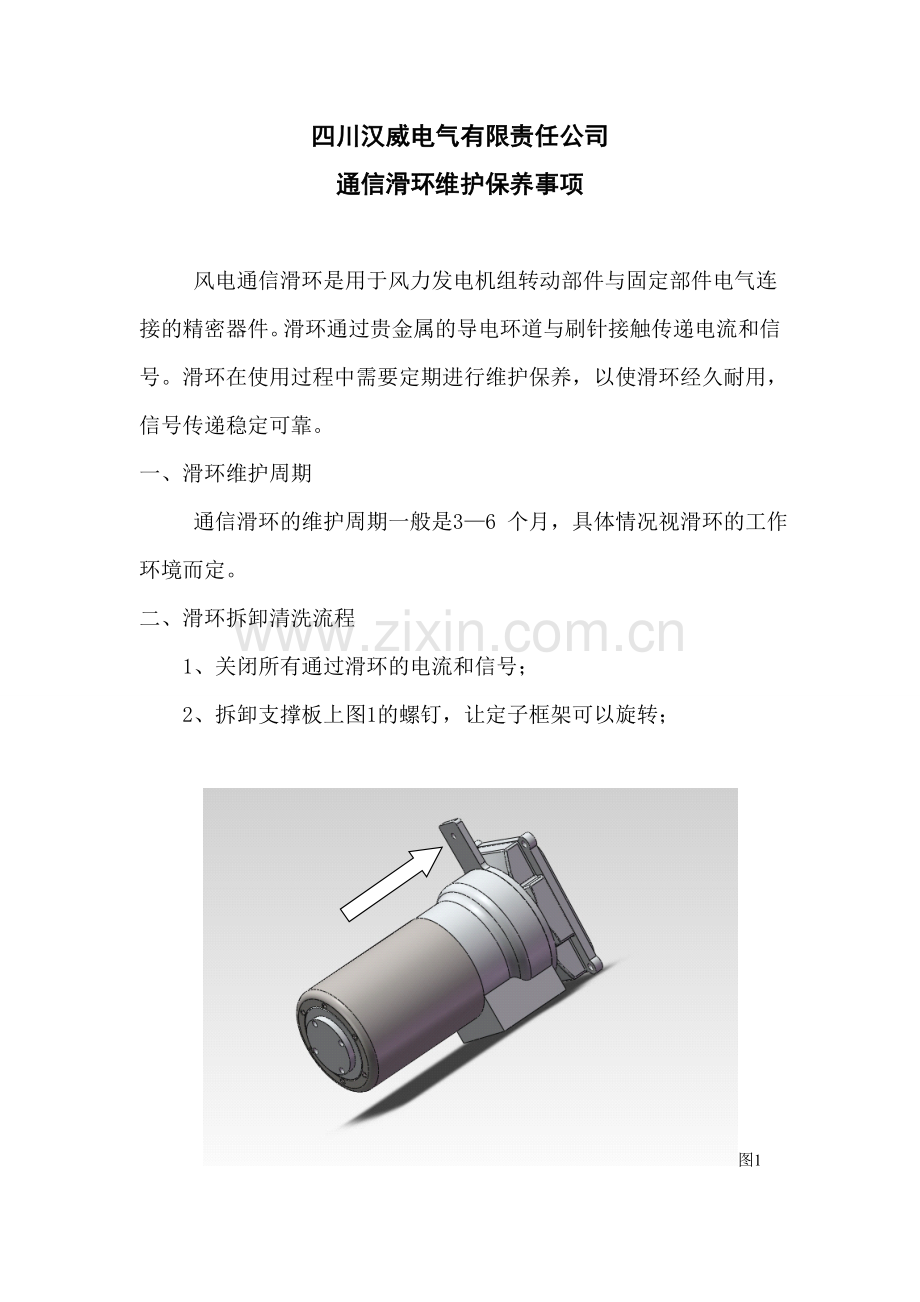

四川汉威电气有限责任公司
通信滑环维护保养事项

风电通信滑环是用于风力发电机组转动部件与固定部件电气连
接的精密器件。滑环通过贵金属的导电环道与刷针接触传递电流和信
号。滑环在使用过程中需要定期进行维护保养，以使滑环经久耐用，
信号传递稳定可靠。
一、滑环维护周期
通信滑环的维护周期一般是3—6 个月，具体情况视滑环的工作
环境而定。
二、滑环拆卸清洗流程
1、关闭所有通过滑环的电流和信号；
2、拆卸支撑板上图1的螺钉，让定子框架可以旋转；

图1

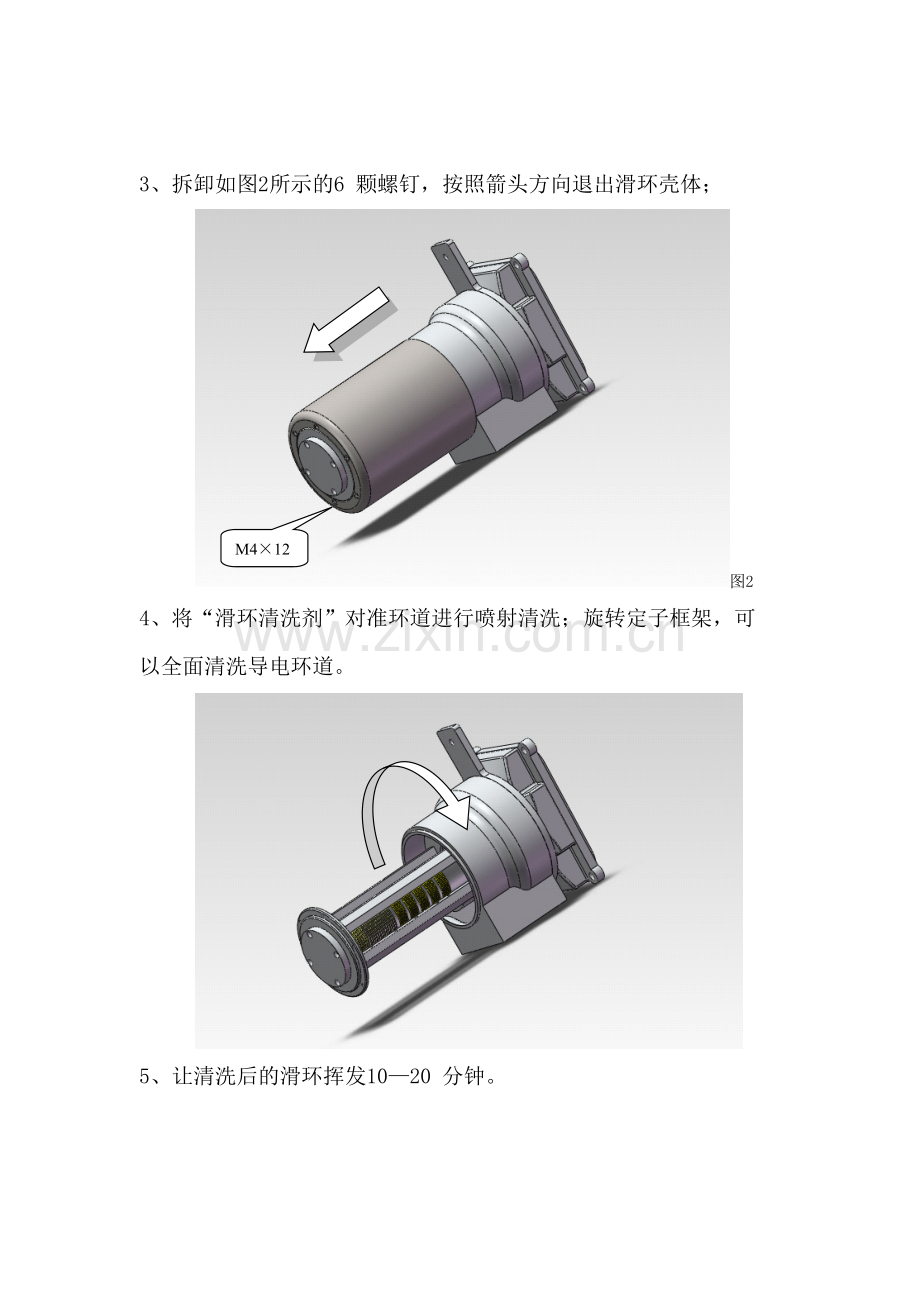

3、 拆卸如图2所示的6 颗螺钉，按照箭头方向退出滑环壳体；
M4×12
图2
4、将“滑环清洗剂”对准环道进行喷射清洗；旋转定子框架，可
以全面清洗导电环道。

5、让清洗后的滑环挥发10—20 分钟。

注意事项：
1、应该是专业维护人员拆卸清洗滑环，一般人员请勿试图拆卸滑
环；
2、除非特别脏污，一般清洗不需要拆卸PCB 电路板，只需要旋
转定子框架就可以清洗全部导电环道；
3、禁止将刷针从PCB 电路板上面取出。因为每一根刷针的弹性
压力都经过精确调整，你拆卸后不可能让它还原。

三、滑环的润滑装配流程
1、待清洗剂充分挥发以后，将“滑环润滑剂”均匀的喷洒到导电
环表面；旋转定子框架，可以让润滑剂喷洒得更加均匀；
2、安装橡胶密封圈，安装滑环外壳；
3、固定支撑板螺钉。

四、滑环清洗剂的选择
1、清洗剂的要求：
滑环清洗剂应该能够溶解轻油形成的油垢，溶解电弧形成的积碳
和脂肪类污物等，有较强的挥发性能。
清洗剂不能对金属有腐蚀作用，不能使橡胶或塑料老化或脆裂。
2、推荐使用四川汉威电气有限公司为通信滑环专门研制的“滑环
清洗喷雾剂”。
五、滑环润滑剂的选择
1、滑环润滑剂的要求
滑环润滑剂应该有较小的表面张力，能够均匀的分布在导电环道
表面；
滑环润滑剂能够减少环道与刷针接触表面的摩擦阻力、减少磨损，
防止环道和刷针的氧化、腐蚀。
滑环润滑剂的粘度应该对温度变化不敏感，在-40°C的时候粘度没有明显增加，在80°C 的时候不挥发。
2、推荐使用四川汉威电气为通信滑环专门研制的“滑环润滑喷雾
剂”。
