自制直流电动机.docx

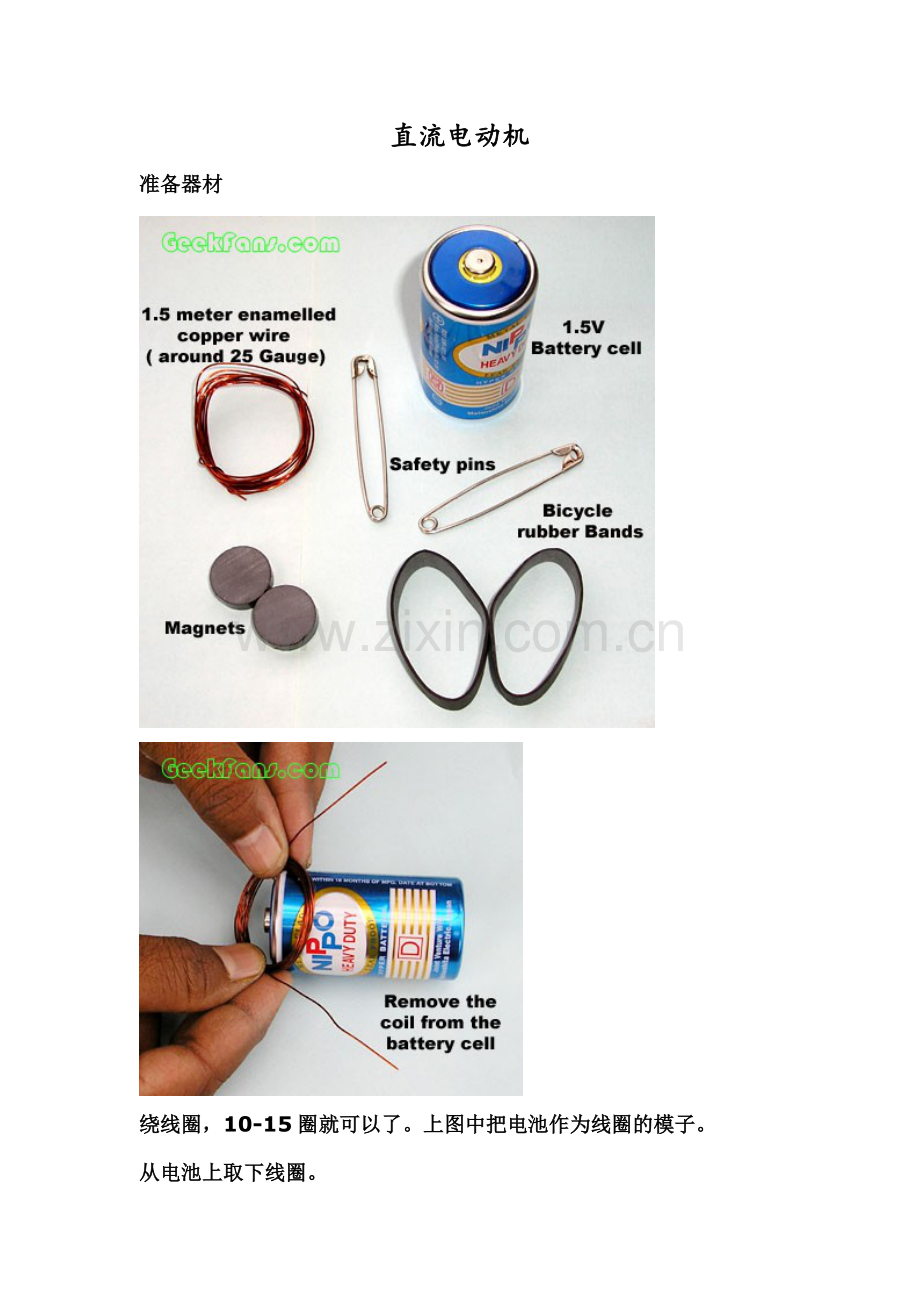

直流电动机
准备器材

2010-12-9 10:04 上传
下载附件 (52.76 KB)

2010-12-9 10:04 上传
下载附件 (41.09 KB)

绕线圈，10-15圈就可以了。上图中把电池作为线圈的模子。
从电池上取下线圈。

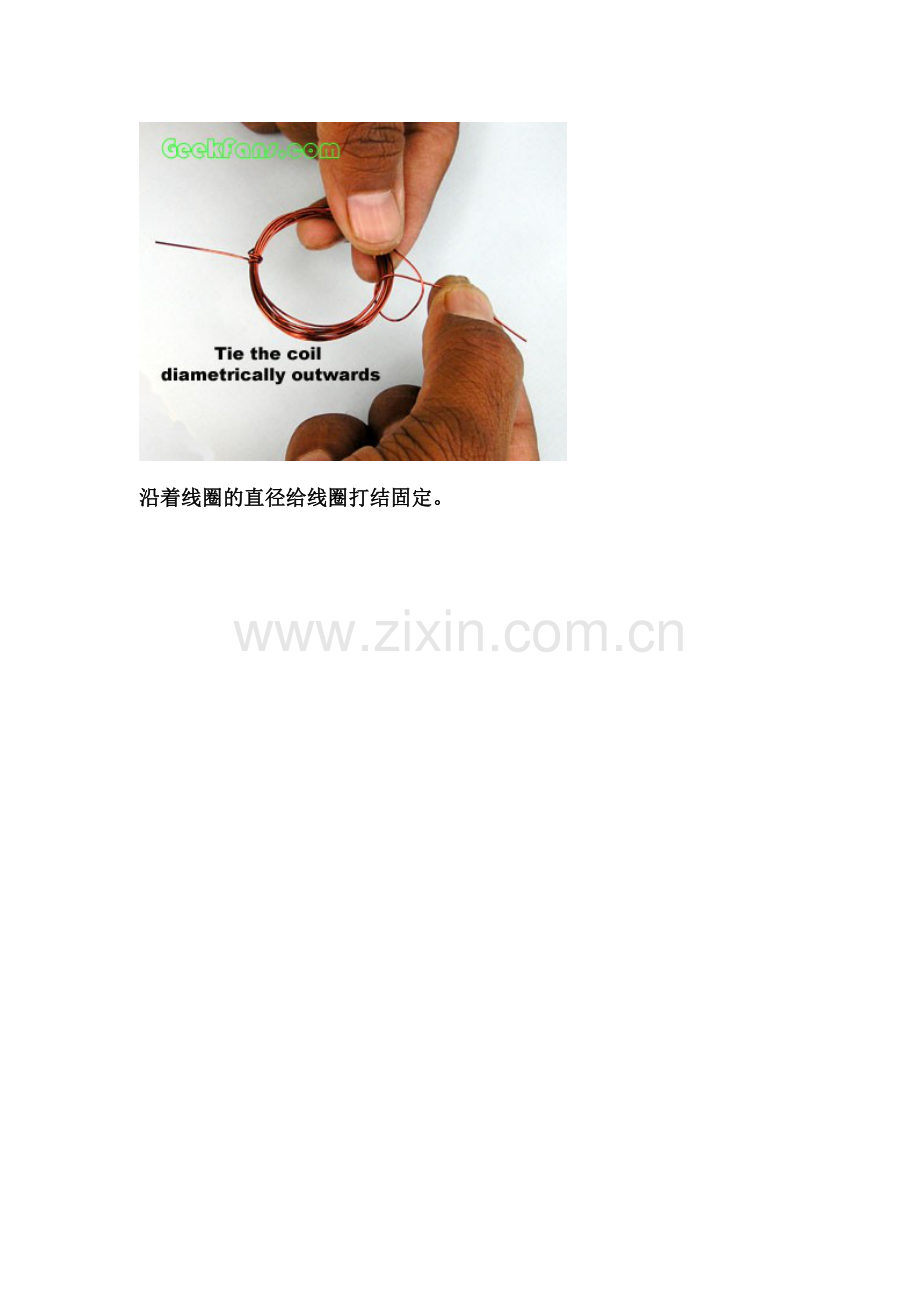

沿着线圈的直径给线圈打结固定。

2010-12-9 10:04 上传
下载附件 (62.67 KB)

注意！这一步极其关键，直接关系到我们的直流电动机能否转起来。刮去线圈一头引线的上半部分的绝缘皮，然后刮去线圈另一个引线的全部绝缘皮。

像上图那样组装直流电动机。
直流电动机在飞快地转动。

2010-12-9 10:04 上传
下载附件 (40.01 KB)

将另一块磁铁放在线圈的上部，观察线圈转速的变化。
再变换磁铁的南北极，观察线圈转速的变化。

2010-12-9 10:04 上传
下载附件 (41.46 KB)

将直流电动机倒过来，观察线圈转动方向的变化。

小电池的直流电动机

教你DIY不用磁铁的直流电机模型

　　直流电动机是利用通电导体在磁场当中受到安培力的原理制成的，上述两个制作都要用到磁铁，这次给大家介绍一种设计巧妙的，不需要磁铁的直流电动机模型。
　　如下图所示，该模型的结构跟常规的直流电机模型类似，都是两根金属支架上放一个漆包线绕成的线圈，线圈两端与支架接触的导线，一头漆全刮掉，另一头刮掉一半。区别在于，用另外一个固定的线圈作为电磁铁，代替了原来的小磁铁。

步骤1:
我找了一大一小两个药瓶，来绕制线圈。

步骤2:
小线圈绕了20圈，大线圈绕了50圈。因为这里电磁铁的磁性比它要替代的磁铁弱，所以线圈要多绕几圈，好增加成功几率。完成的小线圈要能够放进大线圈里。

步骤3:
大线圈两端线头上的漆全部用壁纸刀刮掉，小线圈一端全刮掉，另一端只刮掉一半。如下图，竖直拿着线圈，只刮上半部分。

步骤4:
如图所示用铜丝制作支架。支架用图钉固定在木板上，之间的宽度刚好能放下大线圈。

步骤5:
支架完成了。小线圈放在支架上面，大线圈下面垫了点泡沫，刚好放在小线圈下面。

步骤6:
下面开始连接电路。大线圈一头与同侧的金属支架接通，另一头伸出来，留着接电源。

步骤7:
然后把小线圈放到支架上。调节支架的高度和角度，使得小线圈能够非常灵活地转动，且尽量接近大线圈。因为下面的大线圈起电磁铁的作用，越接近其圆心磁场越强，所以小线圈能够在大线圈里面转动最好。

步骤8:
　　将大线圈引出线接电源的一极，同侧的金属支架接电源的另一极。
　　轻轻转动小线圈，给它一个初始的能量，就能看到小线圈越转越快，不用磁铁的直流电动机模型制作成功了!
