第三部分燃机发电机励磁调试方案

§3.1发电机控制部分

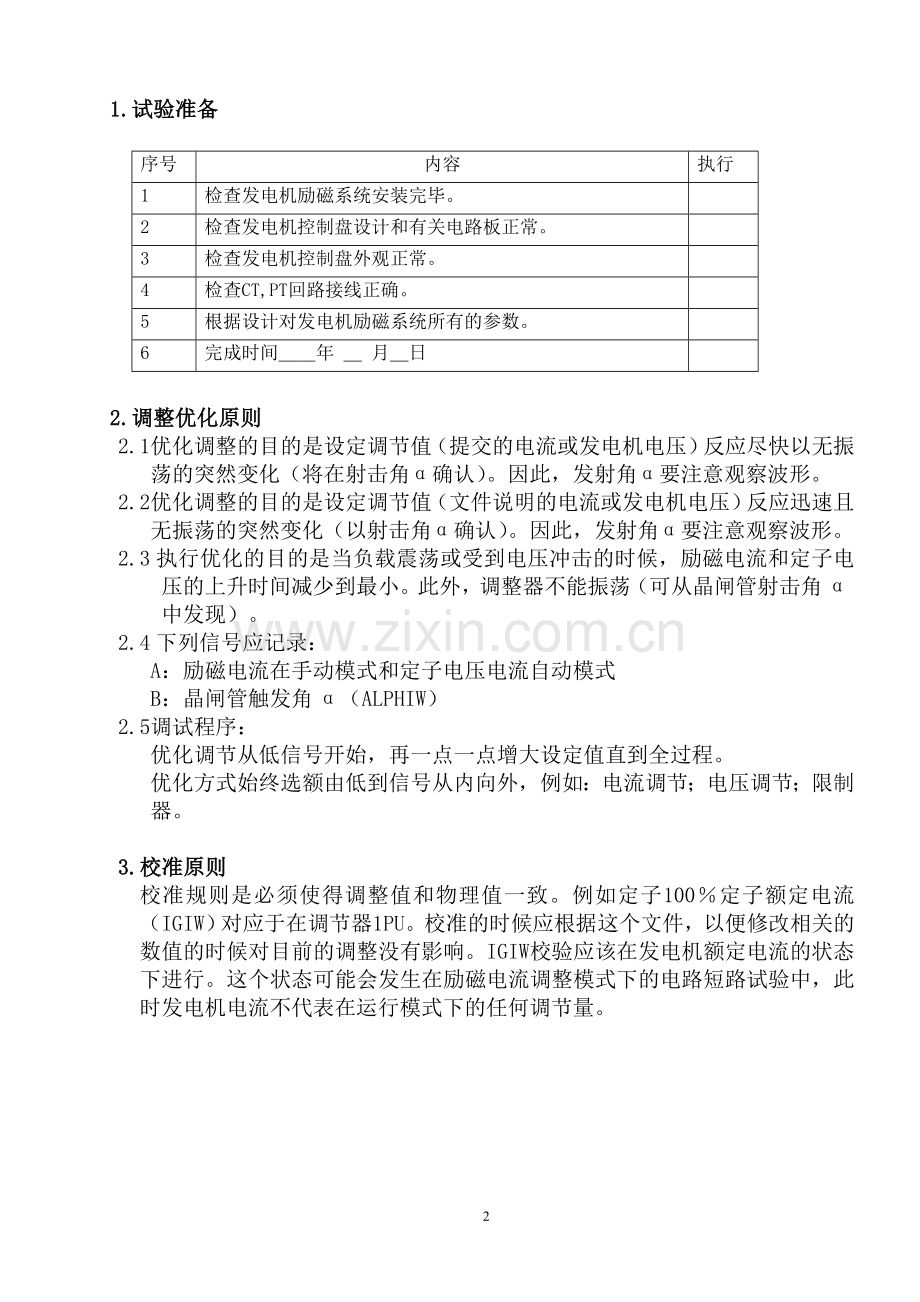

1.试验准备

序号
内容
执行
1
检查发电机励磁系统安装完毕。

2
检查发电机控制盘设计和有关电路板正常。

3
检查发电机控制盘外观正常。

4
检查CT,PT回路接线正确。

5
根据设计对发电机励磁系统所有的参数。

6
完成时间＿＿年 ＿ 月＿日

2.调整优化原则
2.1优化调整的目的是设定调节值（提交的电流或发电机电压）反应尽快以无振荡的突然变化（将在射击角α确认）。因此，发射角α要注意观察波形。
2.2优化调整的目的是设定调节值（文件说明的电流或发电机电压）反应迅速且无振荡的突然变化（以射击角α确认）。因此，发射角α要注意观察波形。
2.3执行优化的目的是当负载震荡或受到电压冲击的时候，励磁电流和定子电压的上升时间减少到最小。此外，调整器不能振荡（可从晶闸管射击角α中发现）。
2.4下列信号应记录：
A：励磁电流在手动模式和定子电压电流自动模式
B：晶闸管触发角α（ALPHIW）
2.5调试程序：
优化调节从低信号开始，再一点一点增大设定值直到全过程。
优化方式始终选额由低到信号从内向外，例如：电流调节；电压调节；限制器。

3.校准原则
校准规则是必须使得调整值和物理值一致。例如定子100％定子额定电流（IGIW）对应于在调节器1PU。校准的时候应根据这个文件，以便修改相关的数值的时候对目前的调整没有影响。IGIW校验应该在发电机额定电流的状态下进行。这个状态可能会发生在励磁电流调整模式下的电路短路试验中，此时发电机电流不代表在运行模式下的任何调节量。

3.1必须根据发电机资料进行校验的数值

序号
内容
确认
1
晶闸管电压

2
励磁电流

3
发电机定子电流

4
发电机终端电压

5
完成时间＿＿年 ＿ 月＿日

3.2晶闸管电流校准

序号
内容
执行
1
设定V803=1

2
读取V37，并在4中的公式中替换

3
测量进线电压

4
将 V37在校验公式中替换：V803=
V803：晶闸管校准系数
Usyn:同步电压实际值
UsynN：同步电压额定值

5
得到变量系数V803计算值：＿＿

6
完成时间＿＿年 ＿ 月＿日

3.3 励磁电流校准

序号
内容
执行
1
设定V805=1

2
读取V500，并在4中的公式中替换

3
测量励磁电流

4

将 V500在校验公式中替换：V805=
V805：励磁电流校准系数
Ip:励磁电流实际值
IpN：励磁电流额定值

5
得到变量系数V805计算值：＿＿

6
完成时间＿＿年 ＿ 月＿日

3.4发电机定子电流的校准
序号
内容
执行
1
设定V817=1

2
读取V503，并在4中的公式中替换

3
测量发电机定子电流。

4
将 V503在校验公式中替换：V817=
V817：发电机定子电流校准系数
Ip:测量的电子电流
IpN：定子电流额定值

5
得到变量系数V817计算值：＿＿

6
完成时间＿＿年 ＿ 月＿日

16

3.5发电机出口电压校准

序号
内容
执行
1
设定V813=1

2
读取V501，并在4中的公式中替换

3
测量发电机出口电压。

4
将 V501在校验公式中替换：V813=
V813：发电机出口电压校准系数
UG:测量的发电机出口电压
UGN：测量的发电机出口电压额定值（根据设计数据）

5
得到变量系数V813计算值：＿＿

6
完成时间＿＿年 ＿ 月＿日

4.耐压试验
序号
内容
执行
1
保护系统跳闸试验。

2
接通试验供应电压。

3
调整内部交流总线USYNIW（约值）和相序FSYNIW（V78） 同步。

4
校准同步电压USYNIW 。

5
慢慢增加励磁电流以得到一个比较小的数值，用来检查励磁的部分功能，并检查当前的实际励磁电流值。

6
慢慢增加励磁电流到额定值IFN。

7
校准励磁电流IPIW 。

8
复归系统至试验前状态。

9
完成时间＿＿年 ＿ 月＿日

5.发电机短路试验
序号
内容
执行
1
确认发电机短路试验在出线端。

2
确认操作模式为手动。

3
确认发电机在额定转速。

4
在剩磁或小定子电流（0.1PU），检查CT回路已经合上，但未短路。

5
由其中一个保护继电器进行热态跳闸试验。（仅励磁系统）

6
投入励磁（手动制定者或电流调节器模式），一步一步增加励磁（定子电流） 。

7
校准定子电流IGIW。

8
复归系统至试验前状态。

9
完成时间＿＿年 ＿ 月＿日

6.发电机断路试验（无负荷试验）
序号
内容
执行
1
操作模式选择为手动模式。

2
发电机短路试验已经完成复归。

3
确认发电机在额定转速。

4
测量实际的残余电压。

5
测量在励磁变压器侧的残余电压。

6
投入励磁（手动模式或电流调节器模式），一步一步增加励磁（定子电压）直至额定电压的同时做几个保护检查（见保护调试报告）。

7
确认励磁电压（约值）USYNIW和相序FSYNIW。

8
投入励磁（手动模式或电流调节器模式），一点一点增加定子电压。

9
测试接地故障。

10
调整电流调节器放大率。

11
检查发电机端电压校准。

12
切换到AVR的（自动）模式

13
对电压调节器的放大和设置时间进行优化。

14
失磁顺序在自动模式。

15
励磁电流限制器测试。

16
检查电压/赫兹-限制器并在表6.1中记录特性数据：

17
对二极管监督失败进行激活和调整。

18
检查远程操作和显示。

19
同期之前 检查MCB在跳闸位。

20
将系统复归至试验前状态。

21
完成时间＿＿年 ＿ 月＿日

表6.1

f/Hz

Ug/V

7.发电机负荷试验

序号
内容
执行
1
发电机电压和发电机电流之间进行正确协调。

2
无功负荷运行= 0， φ= 1（该发电机电流达到最小值 ），无功电流V504 IBIW必须接近为 0 。

3
增加励磁到一个过励点，无功电流V504 IBIW 正向增加。

4
降低励磁到一个欠励点，无功电流V504 IBIW成为负向。

5
确认电流极性， V504 = IBIW, V505 = IWIW
正号=电流输出；负号=电流输入。

6
确认有功无功的实际值。 V574 = PWIW, V65 = PBIW
正号=功率输出；负号=功率输入。

7
确认功率因素实际值 V57 = CFR。

8
无功功率静态：
a.无功功率静态V831设置为-0.02
b.选择向电网输出无功的负荷位置。
c.无功功率静态V831逐渐按照负方向增加 （-0.03，-0.04），从而实际发电机电压和无功电流（无功功率）的减少（否则就是CT连接错误）

9
测量电网系统的静态参数：
负载位置的测量（有功电流在0~20％IGN）：UG1，IB1
增加电压（无功），然后测量第二个负载点的位置：UG2，IB2
XN=×100%=

10
通过改变设定值或设定值的步骤进行调节。如果不能满足，可以通过电压调节器进行增益优化得到 。

11
平缓的在自动和手动操作模式之间进行切换（双向互切）

12
调整励磁电流限制器。

13
调整发电机电流限制器。

14
调整（欠励）限制器负载角。

15
在运行状态下必须监视下列设备的温度上升，：
几个变压器，晶闸管整流器，交流组成部分浪涌保护等多种
终端连接，房间温度 。

16
从MB3内移走电池。

17
用主程序和变量对 EEPROM进行更新。（输入命令A，然后启动程序U。）

18
用光盘拷贝程序。

19
将MB3里面所有的DIP开关设置为最终状态：N04,N05在左边，其余的皆在右边。

20
完成时间＿＿年 ＿ 月＿日

8.做出下列示波图
示波图1：设定值从95%-105%UGN
示波图2：设定值从105%-95%UGN
示波图3：从0V到发电机额定电压
示波图4：适当的减少励磁
示波图5：减少励磁保护跳闸
示波图6：负荷拒载。

第三部分燃机发电机励磁调试试验

§3.2发电机保护部分

1.相关系统图
装配图DWG NO3572881；
电路保护图DWG NO3572884；
备件目录图DWG NO3572885。
2.冷态调试
2.1进线调试
序号
内容
执行
1
目视保护设备安装正常，外观正常。

2
试验所有的供应电源电压 125VDC。

3
接通DRS-COMPACT保护继电器-F01

4
将VE文件下装到 DRS-COMPACT (-F01)

5
接通DRS-COMPACT保护继电器-F02

6
将VE文件下装到 DRS-COMPACT (-F21)

7
触点52G断开时测试所有进线。

8
触点52L断开时测试所有进线。

9
励磁触点跳闸时测试所有进线。

10
试验在发电机中性接地点侧到-F01和-F02的CT二次线正确。

11
试验在发电机出口侧到-F01和-F02的CT二次线正确。

12
试验在发电机接地装置到-F01和-F02的CT二次线正确。

13
试验在发电机出口侧到-F01 VT二次线正确。

14
励磁变压器到-F02的接线正确。

15
VT开环侧到-F01和-F02的二次线正确。

16
试验完毕复归至正常模式。

17
完成时间＿＿年 ＿ 月＿日。

2.2出线调试
序号
内容
执行
1
目视保护设备安装正常，外观正常。

2
试验52G开关跳闸通道1跳闸触点动作正常。

3
试验52G开关跳闸通道2跳闸触点动作正常。

4
试验41励磁跳闸触点动作正常。

5
试验41接地开关跳闸触点动作正常。

6
试验86N正常停止跳闸触点动作正常。

7
试验86TGT1紧急停机通道1触点动作正常。

8
试验86TGT1紧急停机通道2触点动作正常。

9
试验52L开关跳闸通道1跳闸触点动作正常。

10
试验52L开关跳闸通道2跳闸触点动作正常。

11
试验52辅助闸触点动作正常。

12
试验总报警触点动作正常。

13
试验看门狗保护触点动作正常。

14
试验-F01报警触点动作正常。

15
试验-F02报警触点动作正常。

16
通过动作每一个DRS保护继电器来试验跳闸动作正常。

17
通过-F01来试验DRS-COMPACT 1保护继电器动作正常。

18
通过-F02来试验DRS-COMPACT 1保护继电器动作正常。

19
将设备复归至试验前状态。

20
完成时间＿＿年 ＿ 月＿日。

3.全速空载热态调试
3.1 在发电机和变压器之间的三相短路试验
52L
52G
在发电机和变压器之间的三相短路试验

序号
内容
执行
1
目视保护设备安装正常，外观正常。

2
在发电机和变压器之间安装三相短路线。

3
检查确认52G在分位。

4
检查确认52L在分位。

5
检查确认发电机在全速3000转。

6
检查确认励磁系统关闭。

7
检查励磁操作不在自动模式。

8
将励磁操作切至手动模式。

9
将实验中的功能跳闸闭锁。

10
将励磁由5%缓慢升到额定电流 IN 。

11
测试发电机中性点的CT电流＿＿

12
测试发电机出口的CT电流＿＿

13
检查87G的稳定性。

14
检查87G跳闸。

15
检查50G/27跳闸。

16
检查51V跳闸。

17
检查50BF跳闸。

18
检查46G的稳定性。

19
检查46G跳闸。（通过输入矩阵改变CT方向。）

20
解除三相短路安装线，恢复系统。

21
完成时间＿＿年 ＿ 月＿日。

3.2发电机出口的单相接地故障试验
52L

52G

序号
内容
执行
1
目视保护设备安装正常，外观正常。

2
在发电机出口安装一组接地线。

3
检查确认52G在分位。

4
检查确认52L在分位。

5
检查确认发电机在全速3000转。

6
检查确认励磁系统关闭。

7
检查励磁操作不在自动模式。

8
将励磁操作切至手动模式。

9
将实验中的功能跳闸闭锁。

10
增加励磁，检查64G95的跳闸。

11
增加励磁，检查64B的跳闸。

12
解除安装的接地线，恢复系统。

13
完成时间＿＿年 ＿ 月＿日。

3.3发电机出口电压试验

序号
内容
执行
1
目视保护设备安装正常，外观正常。

2
在发电机和变压器之间安装三相短路线。

3
检查确认52G在分位。

4
检查确认52L在分位。

5
检查确认发电机在全速3000转。

6
检查确认励磁系统关闭。

7
检查励磁操作不在自动模式。

8
将励磁操作切至手动模式。

9
将实验中的功能跳闸闭锁。

10
将电压由5%缓慢升到额定电压 UN ，测试VT电压＿＿。

11
检查励磁电压在100%额定电压。

12
检查59G跳闸。

13
检查27G跳闸。

14
检查81G.u跳闸。

15
检查81G.o跳闸。

16
检查24G跳闸。

17
检查64B稳定性。

18
检查64G95稳定性。

19
解除发电机和变压器之间三相短路线。

20
完成时间＿＿年 ＿ 月＿日。

4.带负荷热态调试
序号
内容
执行
1
检查确认发电机已经于电网并网，并带有一定负荷。

2
进行32R跳闸试验。

3
进行40G跳闸试验。

4
检查发电机控制保护与励磁保护已正常运行。

5
完成时间＿＿年 ＿ 月＿日。

5.所有的保护功能已经试验完毕调试好，并且运行正确。
签字与签名
调试工程师：
业主工程师：
日期：
