YH5W系列避雷器.doc

YH5WR-(5-51)/(13.5-134)保护电容组型避雷器

产品名称： YH5WR-(5-51)/(13.5-134)保护电容组型避雷器
产品类别：避雷器系列

   产 品 说 明
一、概述
    金属氧化避雷器是国际上90年代的高科技产品。其采用了非线性伏-安特性十分优异的氧气锌电阻片，故而避雷器的徒坡，雷电波，操作波下的保护特性均比传统的碳化硅避雷器有了极大的改善。特别是氧化锌电阻片具有良好的徒坡响应特性，对陡坡电压无迟延，操作残压低，没有放电分散性等优点。从而克服了碳化硅避雷器所固有的因陡坡放电迟延而引起的陡坡放电电压高，操作波放电分散性大而导致操作波放电电压高等缺点，使得陡坡，操作波下的保护裕度大大地提高，而且在绝缘配合方面，能够作到陡坡，雷电波，操作波的保护裕度接近一致，从而对电力设备提供最佳的保护，进而提高了保护的可靠性。氧化锌避雷器同时具有吸收雷电过电压，操作过电压和工频暂态过电压的能力。
    复合外套金属氧化锌避雷器是国际90年代的高科技产品。采用整体硅橡胶模压成型，密封性能好，防爆性能优异，耐污秽免清洗，并能减少雾天湿闪发生，耐电蚀抗老化，体积小重量轻，耐碰撞，便于安装和维护。是瓷套避雷器的更新换代产品。

二、技术标准
    产品生产执行的标准为GB11032-2000（eqv IEC60099-4:1991）《交流无间隙金属氧化物避雷器》、JB/T8952-2005《交流系统用复合外套无间隙金属氧化物避雷器》。

三、使用环境
1.环境温度为—40℃~+40℃；
2.海拔高度不超过2000m；
3.电源频率为48Hz~62Hz；
4.最大风速不超过35m/s；
5.地震裂度7度及以下地区。
长期施加的电压不超过其最高持续运行电压。

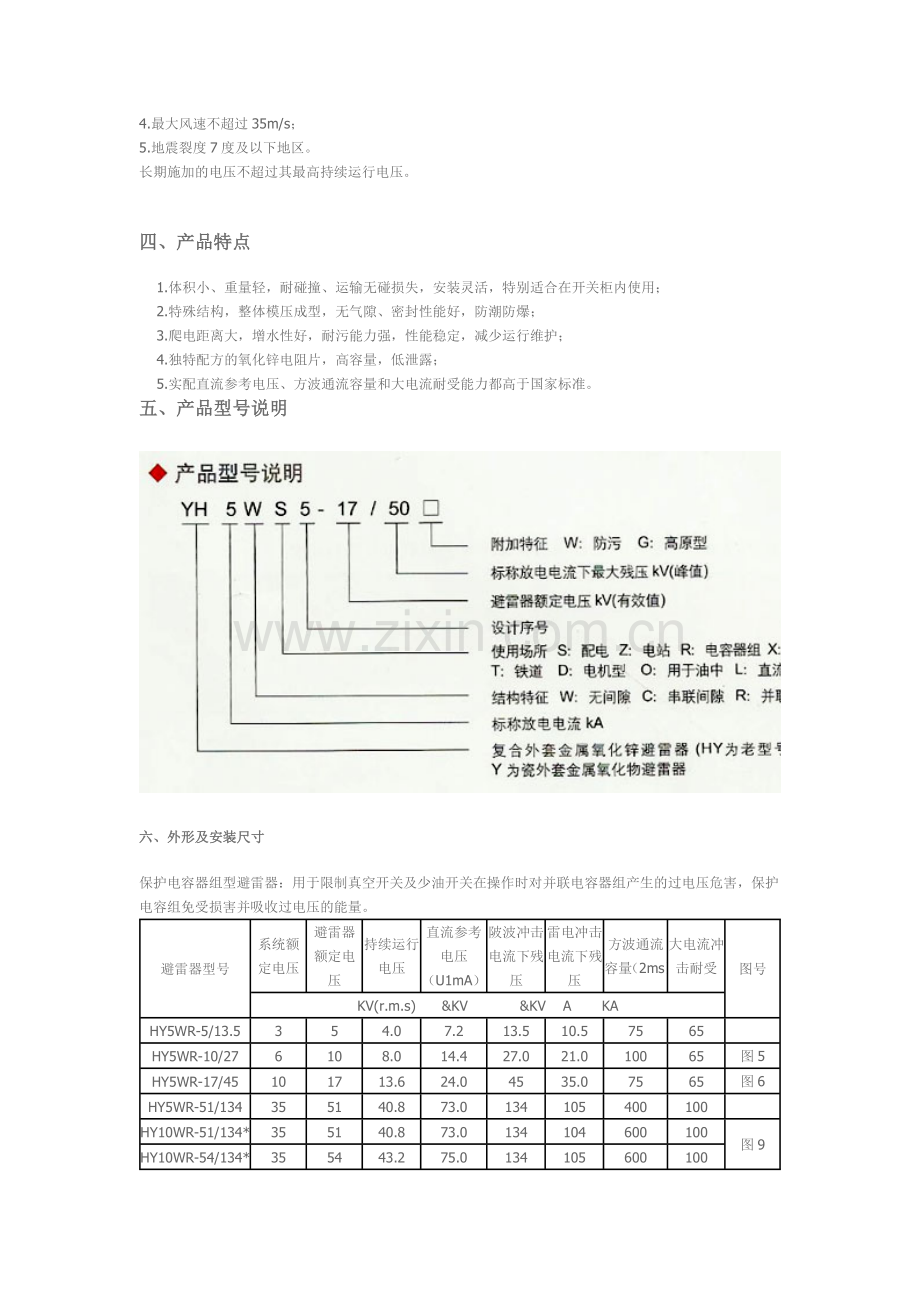

四、产品特点
    1.体积小、重量轻，耐碰撞、运输无碰损失，安装灵活，特别适合在开关柜内使用；
    2.特殊结构，整体模压成型，无气隙、密封性能好，防潮防爆；
    3.爬电距离大，增水性好，耐污能力强，性能稳定，减少运行维护；
    4.独特配方的氧化锌电阻片，高容量，低泄露；
    5.实配直流参考电压、方波通流容量和大电流耐受能力都高于国家标准。
五、产品型号说明

六、外形及安装尺寸
保护电容器组型避雷器：用于限制真空开关及少油开关在操作时对并联电容器组产生的过电压危害，保护电容组免受损害并吸收过电压的能量。
避雷器型号
系统额定电压
避雷器额定电压
持续运行电压
直流参考电压（U1mA）
陂波冲击电流下残压
雷电冲击电流下残压
方波通流容量（2ms）
大电流冲击耐受
图号
KV(r.m.s)      &KV            &KV    A       KA
HY5WR-5/13.5
3
5
4.0
7.2
13.5
10.5
75
65

HY5WR-10/27
6
10
8.0
14.4
27.0
21.0
100
65
图5
HY5WR-17/45
10
17
13.6
24.0
45
35.0
75
65
图6
HY5WR-51/134
35
51
40.8
73.0
134
105
400
100

HY10WR-51/134*
35
51
40.8
73.0
134
104
600
100
图9
HY10WR-54/134*
35
54
43.2
75.0
134
105
600
100
HY5WR-48/125*
35
48
38.4
70.0
125
102
600
100

HY5WR-51/134*
35
51
40.8
73.0
134
104
800
100

注“*”为大方波通流容量。

HY5WS-(3.8-17) (15-50)配电型避雷器

产品名称： HY5WS-(3.8-17) (15-50)配电型避雷器器
产品类别：避雷器系列

   产 品 说 明
一、概述
    金属氧化避雷器是国际上90年代的高科技产品。其采用了非线性伏-安特性十分优异的氧气锌电阻片，故而避雷器的徒坡，雷电波，操作波下的保护特性均比传统的碳化硅避雷器有了极大的改善。特别是氧化锌电阻片具有良好的徒坡响应特性，对陡坡电压无迟延，操作残压低，没有放电分散性等优点。从而克服了碳化硅避雷器所固有的因陡坡放电迟延而引起的陡坡放电电压高，操作波放电分散性大而导致操作波放电电压高等缺点，使得陡坡，操作波下的保护裕度大大地提高，而且在绝缘配合方面，能够作到陡坡，雷电波，操作波的保护裕度接近一致，从而对电力设备提供最佳的保护，进而提高了保护的可靠性。氧化锌避雷器同时具有吸收雷电过电压，操作过电压和工频暂态过电压的能力。
    复合外套金属氧化锌避雷器是国际90年代的高科技产品。采用整体硅橡胶模压成型，密封性能好，防爆性能优异，耐污秽免清洗，并能减少雾天湿闪发生，耐电蚀抗老化，体积小重量轻，耐碰撞，便于安装和维护。是瓷套避雷器的更新换代产品。
二、技术标准
    产品生产执行的标准为GB11032-2000（eqv IEC60099-4:1991）《交流无间隙金属氧化物避雷器》、JB/T8952-2005《交流系统用复合外套无间隙金属氧化物避雷器》。
三、使用环境
1.环境温度为—40℃~+40℃；
2.海拔高度不超过2000m；
3.电源频率为48Hz~62Hz；
4.最大风速不超过35m/s；
5.地震裂度7度及以下地区。
长期施加的电压不超过其最高持续运行电压。
四、产品特点
    1.体积小、重量轻，耐碰撞、运输无碰损失，安装灵活，特别适合在开关柜内使用；
    2.特殊结构，整体模压成型，无气隙、密封性能好，防潮防爆；
    3.爬电距离大，增水性好，耐污能力强，性能稳定，减少运行维护；
    4.独特配方的氧化锌电阻片，高容量，低泄露；
    5.实配直流参考电压、方波通流容量和大电流耐受能力都高于国家标准。
五、产品型号说明

六、外形及安装尺寸
配电型避雷器：用于保护相应电压等级的电力主变、开关柜、箱式变、电力电缆出线头、柱上开关等配电设备免受大气过电压及操作过电压的危害。
避雷器型号
系统额定电压
避雷器额定电压
持续运行电压
直流参考电压（U1mA）
陂波冲击电流下残压
雷电冲击电流下残压
操作冲击电流下残压
方波通流容量（2ms）
大电流冲击耐受
图号
kV(r.m.s)
≮kV
≯kV
A
kA
HY5WS-3.8/15*
3
3.8
2.0
7.5
17.3
15
12.8
75
40
图2
HY5WS-5/15
5
4.0
8.0
17.3
15
12.8
100
65
HY5WS-7.6/30*
6
7.6
4.0
15.0
34.5
30
25.5
75
40
图3
HY5WS-10/30
10
8.0
15.0
34.5
30
25.5
100
65
HY5WS-12.7/50*
10
12.7
6.6
25.0
57.5
60.0
38.5
75
40
图4
HY5WS-17/50
17
13.6
25.0
57.5
60.0
38.5
100
65
注：1、“*”者旧版标准型号。

、

HY5WS-17跌落式避雷器

产品名称： HY5WS-17跌落式避雷器
产品类别：避雷器系列

   产 品 说 明

HY5WS-17/50DL-TB （第二代）
概述 　　
    跌落式(可投式、可卸式)避雷器是将配电型氧化锌避雷器改装后巧妙地安装在跌落式熔断器的跌落式机构上，达到在不断电的情况下，可以借助绝缘拉闸操纵杆方便地对避雷器进行检测、维修与更换，不但保证了线路的畅通，而且大大地减少了电力维护人员的工作强度和时间，特别适合于不宜停电的场所如邮电通讯、机场车站、医院、繁华商业区等。产品其它性能同配电型避雷器。　
安装使用说明
  1、安装使用前请检查避雷器元件与跌落式机构之间的松紧程度，以保证接触良好并投
     卸灵活。
  2、跌落式机构上接线端接高压线，下接线端必须可靠接地，切勿接反。
  3、避雷器在投入运行前和投入运行后的注意事项同配电型避雷器。
  4、当避雷器需要检修或更换时，可在不断电的情况下，借助绝缘拉闸操纵杆对准避雷
     器单元上的拉钩进行方便的操作，如同更换跌落式熔管。

HY5WZ-(5-216) (13.5-562)电站型避雷器

产品名称： HY5WZ-(5-216) (13.5-562)电站型避雷器                                                                  产品类别：避雷器系列

   产 品 说 明
一、概述
    金属氧化避雷器是国际上90年代的高科技产品。其采用了非线性伏-安特性十分优异的氧气锌电阻片，故而避雷器的徒坡，雷电波，操作波下的保护特性均比传统的碳化硅避雷器有了极大的改善。特别是氧化锌电阻片具有良好的徒坡响应特性，对陡坡电压无迟延，操作残压低，没有放电分散性等优点。从而克服了碳化硅避雷器所固有的因陡坡放电迟延而引起的陡坡放电电压高，操作波放电分散性大而导致操作波放电电压高等缺点，使得陡坡，操作波下的保护裕度大大地提高，而且在绝缘配合方面，能够作到陡坡，雷电波，操作波的保护裕度接近一致，从而对电力设备提供最佳的保护，进而提高了保护的可靠性。氧化锌避雷器同时具有吸收雷电过电压，操作过电压和工频暂态过电压的能力。
    复合外套金属氧化锌避雷器是国际90年代的高科技产品。采用整体硅橡胶模压成型，密封性能好，防爆性能优异，耐污秽免清洗，并能减少雾天湿闪发生，耐电蚀抗老化，体积小重量轻，耐碰撞，便于安装和维护。是瓷套避雷器的更新换代产品。
二、技术标准
    产品生产执行的标准为GB11032-2000（eqv IEC60099-4:1991）《交流无间隙金属氧化物避雷器》、JB/T8952-2005《交流系统用复合外套无间隙金属氧化物避雷器》。
三、使用环境
1.环境温度为—40℃~+40℃；
2.海拔高度不超过2000m；
3.电源频率为48Hz~62Hz；
4.最大风速不超过35m/s；
5.地震裂度7度及以下地区。
长期施加的电压不超过其最高持续运行电压。
四、产品特点
    1.体积小、重量轻，耐碰撞、运输无碰损失，安装灵活，特别适合在开关柜内使用；
    2.特殊结构，整体模压成型，无气隙、密封性能好，防潮防爆；
    3.爬电距离大，增水性好，耐污能力强，性能稳定，减少运行维护；
    4.独特配方的氧化锌电阻片，高容量，低泄露；
    5.实配直流参考电压、方波通流容量和大电流耐受能力都高于国家标准。
五、产品型号说明

六、外形及安装尺寸
电站型：用于保护发电厂、变电站的交流电气设备免受大气过电压和操作电压的损坏。
避雷器型号
系统额定电压
避雷器额定电压
持续运行电压
直流参考电压（U1mA）
陂波冲击电流下残压
雷电冲击电流下残压
操作冲击电流下残压
方波通流容量（2ms）
大电流冲击耐受
图号
kV（r.m.s）
<kV
>kV
A
kA
HY5WZ-5/13.5
3
5
4.0
7.5
15.5
13.5
11.5
150
65

HY5WZ-10/27
6
10
8.0
15.0
31.0
27
23.0
150
65
图7
HY5WZ-17/45
10
17
13.6
24.0
51.5
45
38.3
150
65
图8
HY5WZ-51/134
35
51
40.8
73.0
154
134
114
400
100
图9~13
HY5WZ-54/134
35
54
43.2
77.0
154
134
114
400
100
HY5WZ-84/221
66
84
67.2
121
254
221
188
600
100
图16
HY5WZ-90/235
66
90
72.5
130
270
235
201
600
100
HY5WZ-100/260
110
100
78.0
145
299
260
221
600
100
图16
HY5WZ-108/281
110
108
84
157
323
281
239
600
100
HY10WZ-51/134
35
51
40.8
73.0
154
134
114
400
100
图9~13
HY10WZ-54/134
35
54
43.2
77.0
154
134
114
400
100
HY10WZ-90/235
66
90
72.5
130
264
235
201
600
100
图16
HY10WZ-96/250
110
96
76.8
140
280
250
212
600
100
HY10WZ-100/260
110
100
78.0
145
280
260
221
600
100
HY10WZ-108/281
110
108
84.0
157
314
281
239
600
100
HY10WZ-192/500
220
192
150
280
560
500
424
800
100
图17
HY10WZ-200/520
220
200
156
292
582
520
442
800
100
HY10WZ-216/562
220
216
169
314
628
562
447
800
100
