项目八：半轴的构造认识及维护

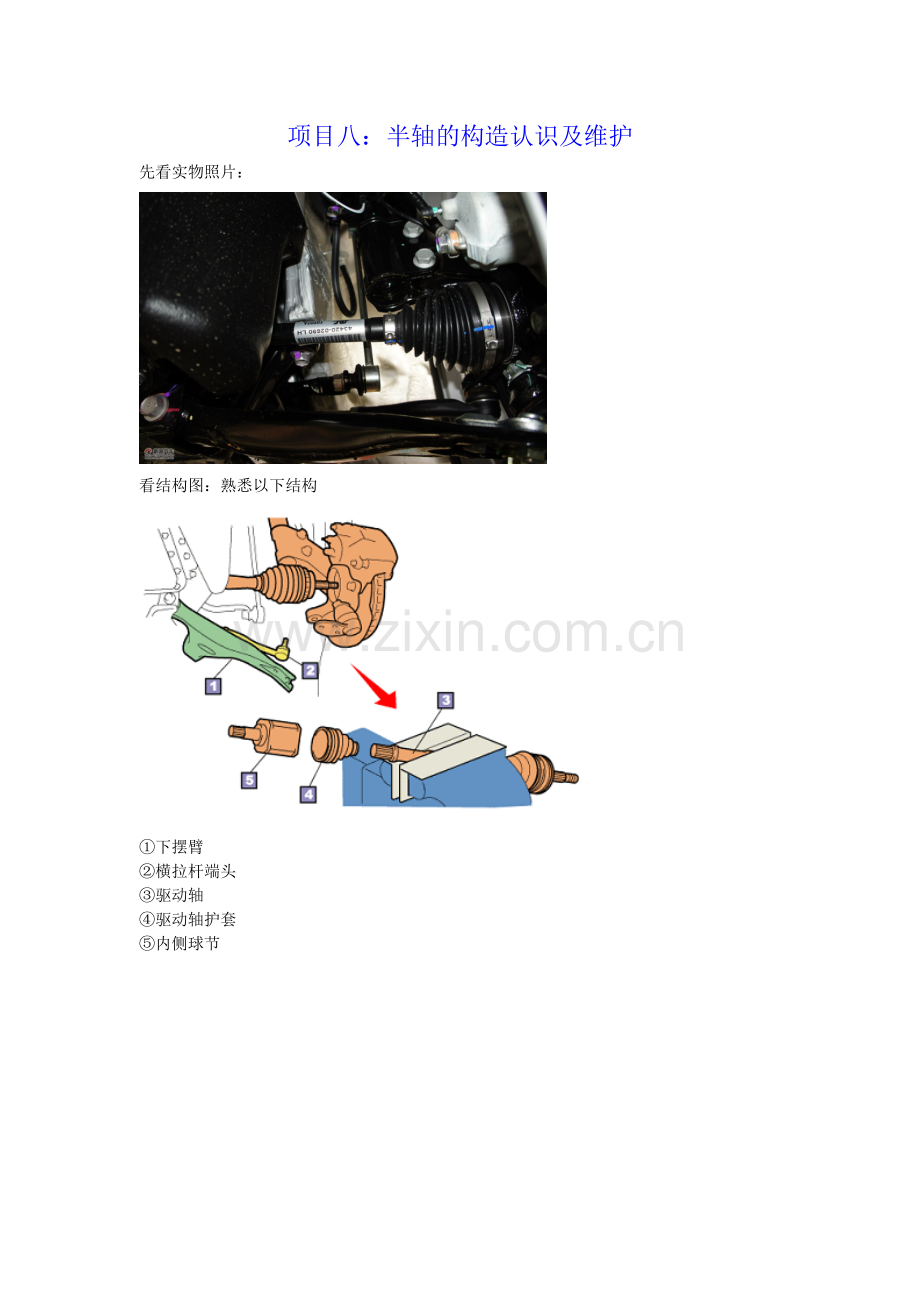

先看实物照片：

看结构图：熟悉以下结构

①下摆臂
②横拉杆端头
③驱动轴
④驱动轴护套
⑤内侧球节

操作步骤：

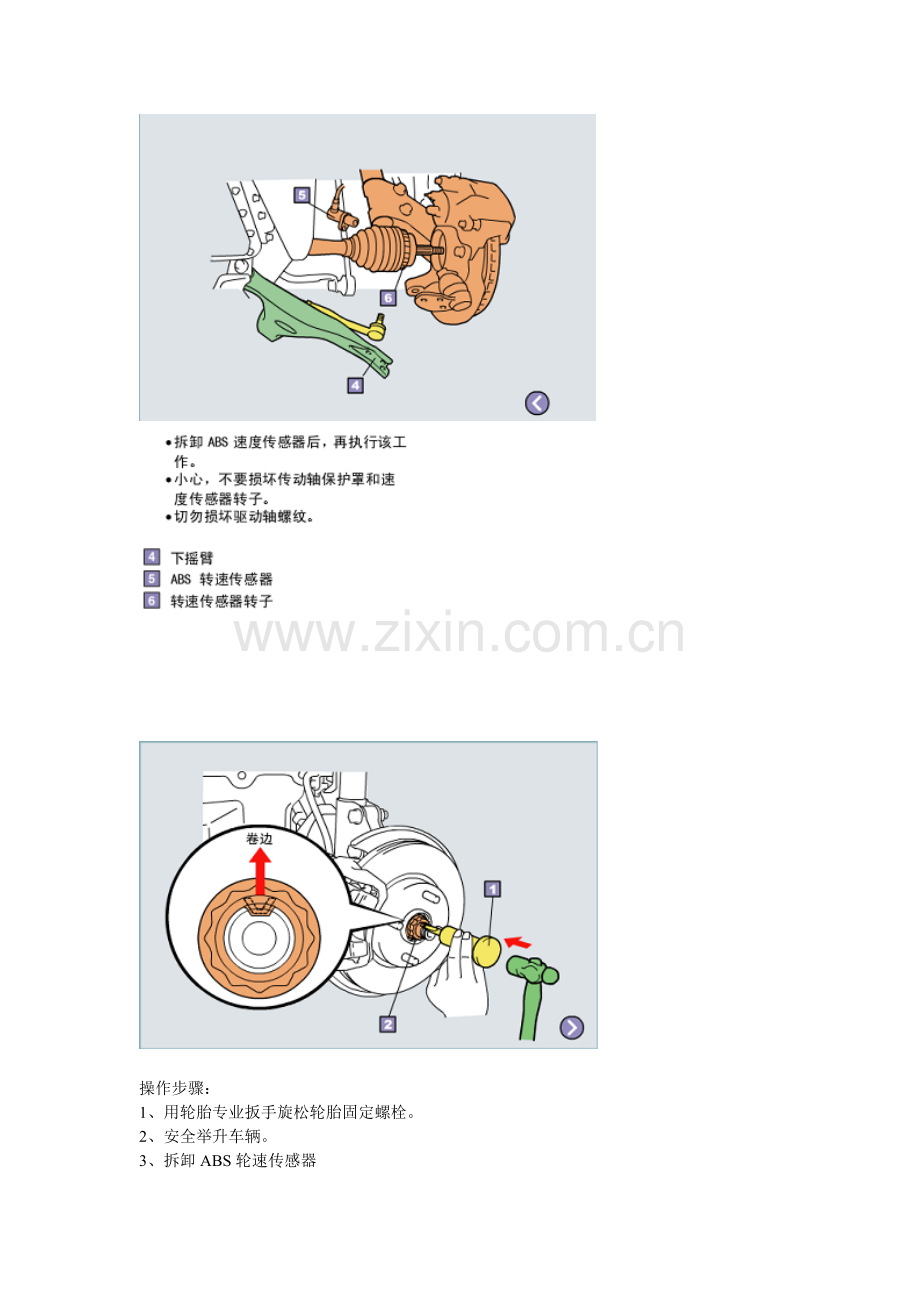

1、用轮胎专业扳手旋松轮胎固定螺栓。
2、安全举升车辆。
3、拆卸ABS轮速传感器
4、将驱动轴的螺丝槽置于朝上的位置如上图放大部分所示
5、使用驱动轴螺母专用凿子（上图左手持黄色工具1）将上图驱动轴锁止螺母悬松
6、使用铜锤轻轻按红色箭头方向敲击直至将驱动轴向内侧松出
7、按下图使用SST将半轴卸下

按下图所示：对三种不同的夹子分别用不同的工具和方法松开

更换驱动轴护套的方法：
(1) 将驱动轴用台钳固定在铝板之间。
(2) 将内侧护套滑动到外侧球节侧。
(3) 对齐内侧球节、三脚头球节和外侧
节轴并在其上做好配合记号以便部件
能够按原始位置安装
(4) 用卡环钳拆卸卡环
(5) 将黄铜棒放在除了三脚头球节滚柱外
的任何地方然后用锤子敲击黄铜棒以
拆下三脚头球节
(6) 拆卸外侧和内侧护套

驱动轴的装配

装配驱动轴护套
