干砌石、灌砌块石工程监理实施细则.doc

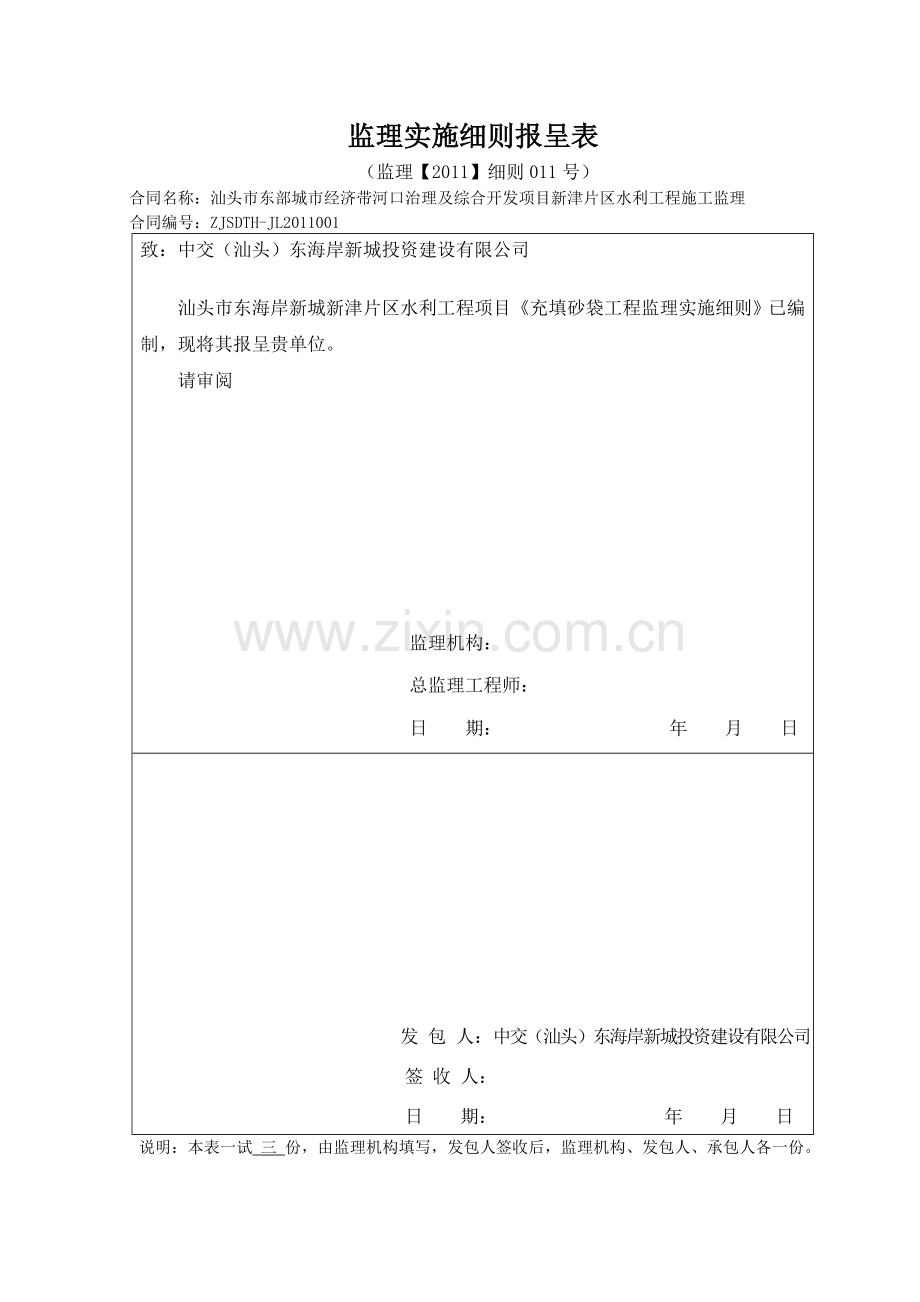

监理实施细则报呈表
（监理【2011】细则011号）
合同名称：汕头市东部城市经济带河口治理及综合开发项目新津片区水利工程施工监理
合同编号：ZJSDTH-JL2011001
致：中交（汕头）东海岸新城投资建设有限公司

汕头市东海岸新城新津片区水利工程项目《充填砂袋工程监理实施细则》已编制，现将其报呈贵单位。
请审阅

监理机构：
总监理工程师：
日 期： 年 月 日

发 包 人：中交（汕头）东海岸新城投资建设有限公司
签 收 人：
日 期： 年 月 日
说明：本表一试 三 份，由监理机构填写，发包人签收后，监理机构、发包人、承包人各一份。

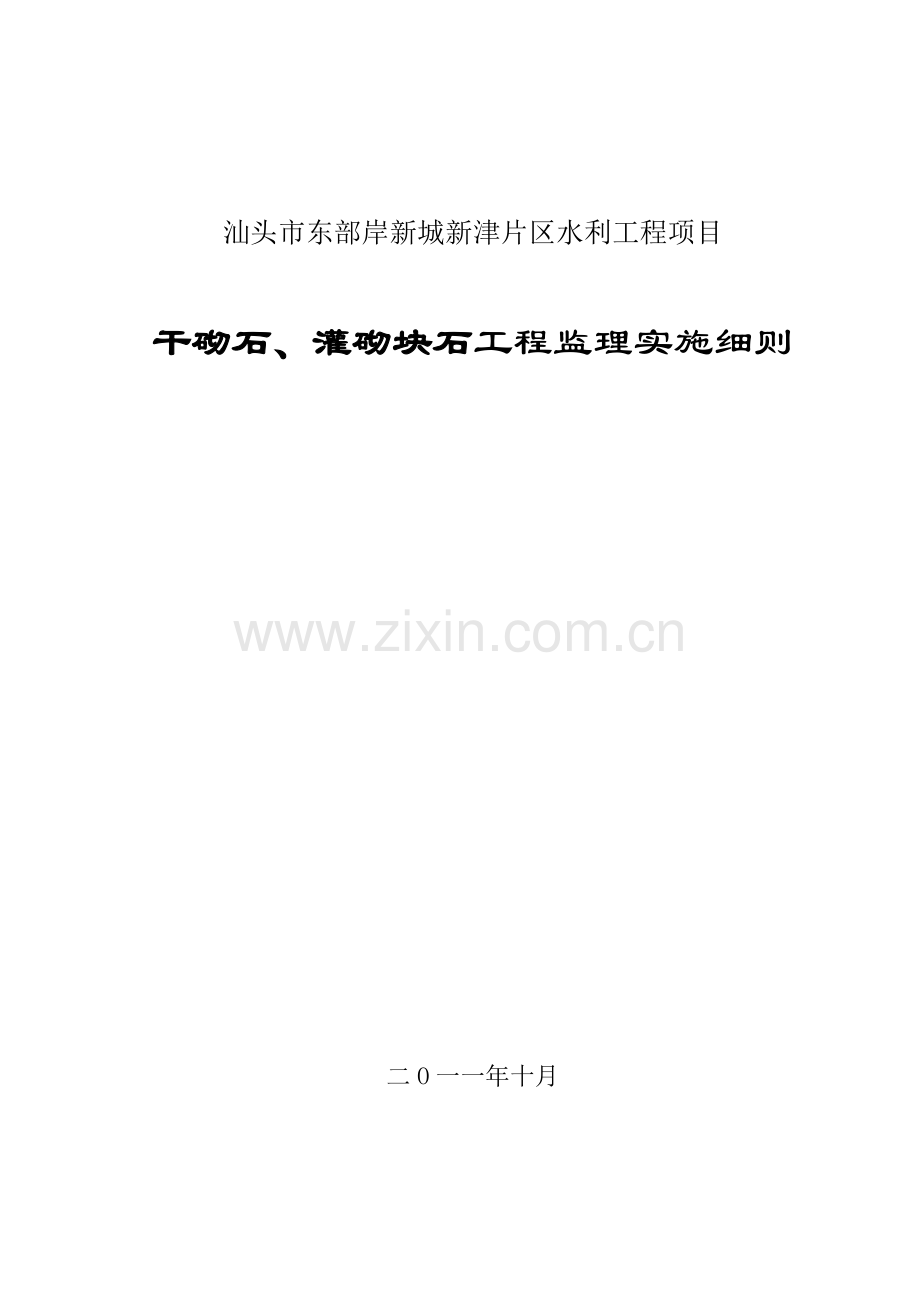

汕头市东部岸新城新津片区水利工程项目

干砌石、灌砌块石工程监理实施细则

二O一一年十月

目 录
1 总则 1
2 开工审批程序 1
3 施工过程的监理 1
4 施工质量控制 2
5 单元工程划分及验收 3
6 附表 3

8

干砌石、灌砌块石工程监理实施细则
1 总则
1.1本细则依据工程施工承包合同，以及《砌体工程施工及验收规范》GB50203－98、《建筑工程质量检验评定标准》(GBJ301－88)、《浆砌石坝施工技术规定》（SD120－84、试行）、《水利水电工程施工测量规范》(SDJ59－85)、《水利水电建设工程验收规程》(SL223－1999)、《堤防工程施工质量评定与验收规程》(SL239-1999、试行)等有关规程规范要求编制。
1.2本细则适用于本工程：造价人才网河涌护砌、护面工程、垫层工程、各类砌体建筑物等工程项目。
2 开工审批程序
2.1干砌石、灌砌块石砌体工程为砂堤堤身填筑分部工程内的单元工程，分部工程开工审批程序、施工放样报验程序随同砂堤堤身填筑分部工程一并进行。
2.2开工（仓）许可证申请程序
开工（仓）许可证在每一台班或每一天或每一施工段施工前申请，开工（仓）许可证得到批准的条件如下：
（1）前一工序已经验收并合格。
（2）块石、砼等材料、半产品已报送并得到批准。
（3）块石、砼等材料、半产品已经施工单位按规定数量自检并合格。
（4）块石、砼等材料、半产品已经监理单位按规定数量见证取样试验并合格。
（5）施工机械检查完好。
3 施工过程的监理
3.1 为确保工程质量，避免造成重大失误和不应有的损失，全部测量和放样成果都应报经监理工程师检查认可核实签证后，方可进行下道工序施工。必要时，监理部可以要求承包人在监理工程师直接监督下进行对照测量。但是监理工程师所作的任何对照测量，监理工程师论坛决不减轻承包人对保证结构位置和尺寸精确性所应负的合同责任。
3.2 施工过程中，承包人应按照已报批的施工措施计划文明施工。同时加强技术管理，做好原始资料的记录、整理和总结工作，当发现作业效果不符合设计或技术规范要求时，应随时调整或修订施工措施计划，并及时报送监理部批准。
3.3 施工中，要加强施工测量工作，其它的内容包括：
（1）做好地面三角网的控制测量；
（2）轴线、点位、高程及断面的施工放样；
（3）测绘砌石体的纵横断面，做好施工单位检查验收工作。
3.4 砌筑作业期间，承包人应做好记录、成果资料和质量检查情况的整理并报送监理部。
3.5 开挖阶段完成后，承包人应及时申请中间（或阶段）验收，以利于下道工序工作进行。
申请验收验收报告包括下列资料：
（1）施工详图的图号以及设计变更文件的文号。
（2）砌筑导线及高程的实测成果和说明。
（3）测量误差的实测成果和说明。
（4）施工记录资料。
（5）技术总结。
4 施工质量控制
4.1 在砌筑过程中，要注意施工质量，各道工序开始前必须经监理工程师确认前道工序质量合格后方可开始。
4.2 在砌筑过程中，监理工程师随时对施工过程进行监督，查清地质构造，是否需排水支护。超挖部分的回填压实措施，砌筑量要满足堤防施工规范的要求等全方位进行控制。
4.3 监理工程师如发现承包人没有按设计或有关规范、规程的要求进行施工，或未达到设计要求，承包人应无条件地按监理工程师的要求停工整顿或返工，所有损失应由承包人自负。
4.4 砌筑工程所用的全部材料应满足设计各项指标的要求，并且在使用前都要进行材料检验和试验。
5 单元工程划分及验收
砌石工程在一定工程量的范围内按每100延长米为一验收单元（具体划分将结合承包人具体施工布置进行）。
6 附表
《混凝土灌砌石单元工程质量评定表》
《混凝土灌砌石体层面处理工序质量评定表》
《混凝土灌砌石墩（墙）砌筑工序质量评定表》

水利水电工程
混凝土灌砌石单元工程质量评定表
单 位 工 程 名 称

单元工程量

分 部 工 程 名 称

施 工 单 位

单元工程名称、部位

评 定 日 期
年 月 日
项次
工 序 名 称
工序质量等级
1
灌砌石层面处理

2
△墩（墙）灌砌

评 定 意 见
单元工程质量等级
两个工序质量 合格，主要工序质量达到 标准。

施
工
单
位
年 月 日
建设
（监理）
单位
年 月 日

水利水电工程
混凝土灌砌石体层面处理工序质量评定表
单 位 工 程 名 称

单元工程量

分 部 工 程 名 称

施 工 单 位

单元工程名称、部位

评 定 日 期
年 月 日
项次
保证项目
质 量 标 准
检 验 记 录
１
前一层灌砌体表面
符合设计与规范要求，无松动石块。

项次
基本项目
质 量 标 准
检验记录
质量标准
合格
优良
合格
优良
１
前一层灌砌体表面
浮渣、乳皮基本清除干净，无积水和积渣
浮渣、乳皮全部清除干净，无积水和积渣

２
局部光滑的砼表面
凿毛面≥80%
凿毛面≥95%

施工单位自评意见
工序质量等级
保证项目符合设计规定质量标准，基本项目全部符合质量标准，其中 项优良。

施
工
单
位
年 月 日
建设
（监理）
单位
年 月 日

水利水电工程
混凝土灌砌石墩（墙）砌筑工序质量评定表
单 位 工 程 名 称

单元工程量

分 部 工 程 名 称

施工单位

单元工程名称、部位

检验日期
年 月 日
项次
保证项目
质 量 标 准
检 验 记 录
1
砼标号及配合比
符合设计及规范要求

2
石料质量、规格
符合设计要求和施工规范规定

3
灌砌石的间断处理
间断处的高低差不大于1m并留有平缓阶台。

项次
基本项目
质 量 标 准
检 验 记 录
质量等级
合 格
优 良
合格
优良
1
灌砌石的砌筑次序
基本符合：先砌筑角石，再砌筑镶面石，最后摆砌腹石，灌入砼，镶面石的厚度不小于30cm，且外表面平整。
全部符合：先砌筑角石，再砌筑镶面石，最后摆砌腹石，灌入砼，镶面石的厚度不小于30cm，且外表面平整。

2
灌砌石的组砌形式
组砌形式基本符合设计要求，间隙能插入振捣器，灌入砼振捣，直至砼充填所有缝隙。
组砌形式全部符合设计要求，间隙能插入振捣器，灌入砼振捣，直至砼充填所有缝隙。

项次
允许偏差
项 目
设计
值
(m)
允许偏差(cm)
实 测 值
（cm）
合格数(点)
合格率(%)
1
轴线位置偏移

1

2
顶面标高

±1.5

3
厚度

±2

评 定 意 见
工序质量等级
保证项目 质量标准；基本项目 合格标准，其中基本项目2为 ，允许偏差项目各项实测点合格率为 %。

施
工
单
位

年 月 日
建设
（监理）
单位

年 月 日
水利水电工程
干砌石护坡单元工程质量评定表
单 位 工 程 名 称

单元工程量

分 部 工 程 名 称

施 工 单 位

单元工程名称、部位

评 定 日 期
年 月 日
项次
项目名称
质量标准
检验结果
评定
检查项目
1
面石用料
质地坚硬无风化，单块重≥25kg，最小边长≥20cm

2
腹石砌筑
排紧填严，无淤泥杂质

3
面石砌筑
禁止使用小块石，不得有通缝、对缝、浮石、空洞

4
缝宽
无宽度在1.5cm以上、长度在0.5m以上的连续缝

检测项目
1
砌石厚度
允许偏差为设计厚度的±10%
总测点数
合格点数
合格率

2
坡面平整度
2m靠尺检测凹凸不超过5cm
总测点数
合格点数
合格率

施工单位自评意见
工序质量等级
保证项目符合设计规定质量标准，基本项目全部符合质量标准，其中 项优良。

施
工
单
位
年 月 日
建设
（监理）
单位
年 月 日
