珠海欧力配电自动化系统有限公司 CSP2000-B系列产品使用说明书

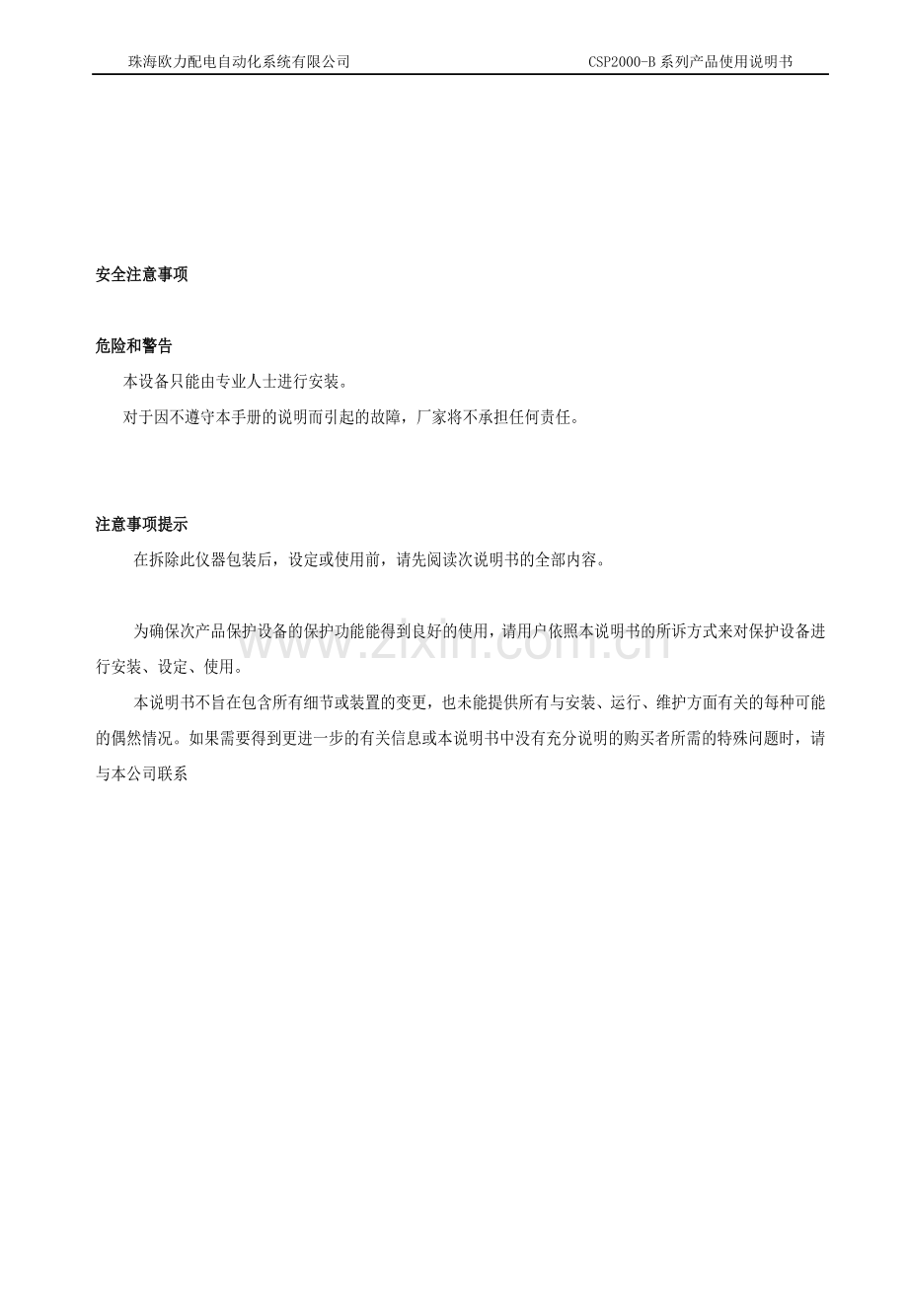

安全注意事项

危险和警告
本设备只能由专业人士进行安装。
对于因不遵守本手册的说明而引起的故障，厂家将不承担任何责任。

注意事项提示
在拆除此仪器包装后，设定或使用前，请先阅读次说明书的全部内容。

为确保次产品保护设备的保护功能能得到良好的使用，请用户依照本说明书的所诉方式来对保护设备进行安装、设定、使用。
本说明书不旨在包含所有细节或装置的变更，也未能提供所有与安装、运行、维护方面有关的每种可能的偶然情况。如果需要得到更进一步的有关信息或本说明书中没有充分说明的购买者所需的特殊问题时，请与本公司联系

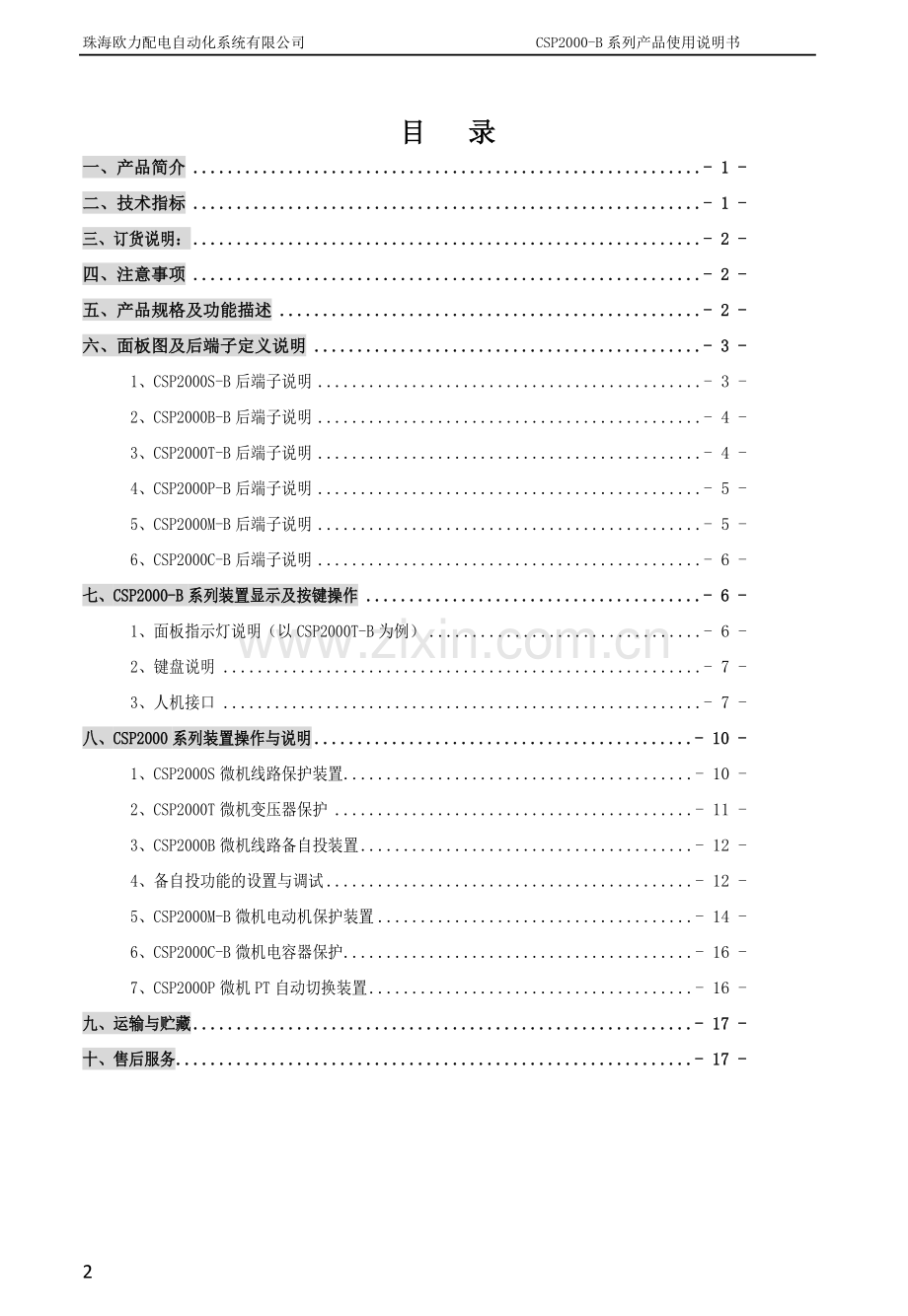

目 录
一、产品简介 - 1 -
二、技术指标 - 1 -
三、订货说明： - 2 -
四、注意事项 - 2 -
五、产品规格及功能描述 - 2 -
六、面板图及后端子定义说明 - 3 -
1、CSP2000S-B后端子说明 - 3 -
2、CSP2000B-B后端子说明 - 4 -
3、CSP2000T-B后端子说明 - 4 -
4、CSP2000P-B后端子说明 - 5 -
5、CSP2000M-B后端子说明 - 5 -
6、CSP2000C-B后端子说明 - 6 -
七、CSP2000-B系列装置显示及按键操作 - 6 -
1、面板指示灯说明（以CSP2000T-B为例） - 6 -
2、键盘说明 - 7 -
3、人机接口 - 7 -
八、CSP2000系列装置操作与说明 - 10 -
1、CSP2000S微机线路保护装置 - 10 -
2、CSP2000T微机变压器保护 - 11 -
3、CSP2000B微机线路备自投装置 - 12 -
4、备自投功能的设置与调试 - 12 -
5、CSP2000M-B微机电动机保护装置 - 14 -
6、CSP2000C-B微机电容器保护 - 16 -
7、CSP2000P微机PT自动切换装置 - 16 -
九、运输与贮藏 - 17 -
十、售后服务 - 17 -

1

珠海欧力配电自动化系统有限公司 CSP2000-B系列产品使用说明书
一、产品简介 ：
CSP2000-B系列微机保护及自动装置广泛吸取国内外现有技术和经验，在技术上改革创新，应用了本公司最新发明专利技术，在国内外保护行业中创微小型保护装置带防跳功能的先河。其产品（系列）涵盖了10KV及以下电压等级的输配电线路及主设备的保护控制系统，并提供了各个电压等级的变电站自动化的完整解决方案。
CSP2000-B系列微机保护及自动装置由高集成度、总线不出芯片单片机、高精度电流电压互感器、高绝缘强度出口中间继电器、高可靠开关电源模块等部件组成。具有集成度高、保护配置齐全、抗干扰能力强、功耗小、搞恶劣环境等特点。产品设计了10路开入量，完全满足对自动化系统采集信号的需求，并设计了完整的控制回路，增加防跳功能、故障闭锁合闸回路功能、失压闭锁合闸回路功能等，该功能全部由装置内部控制字来控制投退，防跳功能与断路器的防跳功能没有任何冲突，用户在使用中更加方便，实属国内外同类产品首创。产品外观经过精心设计，小巧精致，能够直接安装在环网开关柜及各种断路器柜上，也可集中组屏安装。
二、技术指标：
参数
指标
工作条件
环境温度： -20℃～+60℃
相对湿度： 5%～95%
工作电源
AC/DC 220V±20%（订货时注明）
AC/DC 48V±20%（订货时注明）
操作电源
AC/DC 220V±20%（订货时注明）
AC/DC 48V±20%（订货时注明）
交流电流
额定5A或1A （订货时注明）
交流电压
100V （线电压）
额定频率
50Hz
测量精度
电流＜±1%
电压＜±1%
精确测量范围
相电流 0.1In～20In
零序电流 0.1A～10A
电压 5V～170V
时间定值误差
(在1.5倍定值下)
＜40ms±15ms (无延时段)
＜2%±35ms (延时段)
开入回路
DC24V，5mA （装置内部提供，A1～A4端子除外）
开出接点
可持续接通AC220V，5A电流(纯阻性负载)
产品尺寸
164mm×134mm
开孔尺寸
170mm×136mm

三、订货说明：
装置类型
设计序号
产品系列
CSP 2000 T - B

产品型号

1. 订货时必须有产品具体型号、名称和数量，可参照产品规格表进行选型；
2. 订货时必须指明工作电源的类型：AC/DC220V或AC/DC48V；
3. 是否有特殊技术要求；
4. 收货地址及收货人。
四、注意事项：
1. 为了保证装置能稳定地工作，请务必可靠接上地线。
2. 如果装置显示屏无显示，先确认运行指示灯是否亮，不亮再检查工作电源。
3. 如查装置显示的测量数值不准确，请确认有关的变比参数是否设置正确或者检查连接线是否安装紧固。
4. 如果装置某项功能不能实现，请确认控制投退菜单中该项功能是否投入，保护定值菜单中该项功能的定值是否正确，最后查看开入量显示菜单中的各项开关输入信号是否符合实现功能的基本要求。
5. 经过上述检查不能解决问题时，请直接与我公司技术工程师联系，电话：[phone]。
6. 备自投功能与低电压保护有冲突，需要备自投功能时，请不要投低电压保护，如果一定需要低电压保护时，建议带上2S的延时。
7. CT回路的连接线端子必须接触可靠，带电更换装置时必须保证CT不开路，同时注意PT不能

五、产品规格及功能描述：
产品名称
功能介绍
型号
微机线路
保护装置
三段式相间过流保护及后加速功能、反时限过流保护、过负荷保护、低电压保护、过电压保护、定时限零序过流保护、反时限零序过流保护、三相一次重合闸、PT断线告警、跳闸回路断线告警、防跳功能、故障闭锁合闸回路功能、失压闭锁合闸回路功能、100条故障事故记录、大屏幕液晶、中文汉字显示、RS485通讯接口
CSP2000S-B
微机变压器保护装置
基
本
型
定时限过流、限时速断、速断、反时限过流保护、定时限零序电流保护、反时限零序过流保护、过负荷保护、本体保护、PT断线告警、跳闸回路断线告警、防跳功能、故障闭锁合闸回路功能、失压闭锁合闸回路功能、100条故障事故记录、大屏幕液晶、中文汉字显示、RS485通讯接口
CSP2000T-B
低电压
具有基本型功能以外，还具有低电压和过电压保护功能
CSP2000T-V-B

微机线路备自投保护装置
三段式相间过流保护及后加速功能、反时限过流保护、过负荷保护、低电压保护、过电压保护、定时限零序过流保护、反时限零序过流保护、备自投功能：可选择母联备自投和线路备自投、PT断线告警、跳闸回路断线告警、防跳功能、故障闭锁合闸回路功能、失压闭锁合闸回路功能、100条故障事故记录、大屏幕液晶、中文汉字显示、RS485通讯接口
CSP2000B-B
微机电动机 保护装置
电流速断保护、过电流保护、过热保护堵转保护、负序定时限过流保护、负序反时限过流保护、零序过流保护：告警/跳闸可以选择、启动时间过长保护：告警/跳闸可以选择、过电压保护：告警/跳闸可以选择、低电压保护：告警/跳闸可以选择、过负荷保护：告警/跳闸可以选择、PT断线告警同时闭锁低电压、联锁跳闸功能、联锁合闸功能、跳闸回路断线告警、防跳功能、故障闭锁合闸回路功能、失压闭锁合闸回路功能、故障事件记录和查询、开关分合闸遥控、光电隔离RS485通讯、大屏幕液晶、中文汉字显示
CSP2000M-B
微机电容器
保护装置
限时电流速断保护、过电流保护、过电压保护、欠电压保护、零序电压（不平衡电压）保护、零序过流保护、过压自退、欠压自投、PT断线告警、控制回路断线告警、断路器失灵告警、外部接口保护、故障事件记录和查询、开关分合闸遥控、光电隔离RS485通讯、大屏幕液晶、中文汉字显示
CSP2000C-B
微机PT
自动切换装置
母线绝缘监视、PT自动切换、低电压保护、PT断线告警、过电压保护、故障事件记录和查询、开关分合闸遥控、光电隔离RS485通讯、大屏幕液晶/中文汉字显示
CSP2000P-B

六、面板图及后端子定义说明：
面 板 图
后端子示意图

1、CSP2000S-B后端子说明

2、CSP2000B-B后端子说明

3、CSP2000T-B后端子说明

4、CSP2000P-B后端子说明

5、CSP2000M-B后端子说明

6、CSP2000C-B后端子说明

七、CSP2000-B系列装置显示及按键操作
1、面板指示灯说明（以CSP2000T-B为例）
序号
定义
详 细 说 明
1
运行
程序运行状态灯，正常运行时指示灯按1S的频率闪烁，电动机启动状态（仅CSP2000M-B）时，灯常亮。
2
告警
装置保护功能投告警发生该故障时，灯常亮。故障消失后指示灯自动熄灭。
3
跳闸
跳闸出口动作信号灯，在故障消失的状况下按“复归”键才会熄灭。
4
分闸
当前断路器状态，断路器分闸状态时该指示灯常亮。
5
通讯
装置通讯时的指示灯，按接收数据的频率闪烁。
2、键盘说明
标识
详 细 说 明

上移键，用于菜单条目上移或数据加1。

下移键，用于菜单条目下移或数据减1。

左移键，用于菜单中光标左移。

右移键，用于菜单中光标右移。
复归
信号复归键，用于故障解除后复归显示屏上的故障报文、跳闸指示灯及继电器。
确认
用于对当前操作的确认，确认当前操作或进入下级菜单时可按此键。
取消
用于对当前操作的取消，当操作错误或需返回上一级菜单时按此键。
3、人机接口
操 作 描 述
画 面 显 示
循环显示 装置上电运行后进入主界面（循环显示），每隔3S按以下画面循环显示：

PIA=010.04A
PIB=010.06A
PIC=010.03A
I0=000.00A
Uab=100.01V
Ubc=100.03V
Uac=100.00V
2010-3-9
12:08:08
通迅地址:01

主菜单 按“确认”键可进入主菜单，液晶的背光自动点亮，显示画面如下：

压板查看 压板查看菜单用来查看保护装置各种保护功能投入状态,其显示画面如下：

参数设置 保护装置所有参数的设置及调整，进入需要密码，显示画面如右图所示

为了防止密码丢失，装置在出厂设置的万能密码为：8888。密码输入正确后按“确认”键则进入“参数设置”菜单，显示画面如右图所示，将光标移到相应的项目，然后按“确认”键后则可进入相应的菜单。

控制投退 该菜单专用于对各种保护功能进行投退设定，通过“”或“”键选择相应的保护控制功能。显示画面如右图所示

如果需要修改某项保护功能的设定状态则按“确认”键，显示画面如右图所示，再按“”或“”可以在画面上退出或投入之间选择，选择之后按“确认`”键即可生效，可继续对其他控制功能进行修改和设定。

保护定值 该菜单专用于对保护定值进行整定，通过“”或“”键选择要修改的保护定值，显示画面如右图所示

按“确认”键进入后显示画面如右图所示，通过“”或“”键在“001．00A”间移动光标，通过“”或“”键修改数值进行保护定值的设置，修改完毕后按“确认”键即可生效，可继续其他保护定值的设置。

装置参数 该菜单用于修改装置其他参数，包括电量显示、通讯地址、波特率、CT接线方式、菜单密码、CT变比、PT变比及零序CT变比等。显示画面如右图所示，再通过“”或“”键选择需设定的参数。

按“确认”键后显示画面如右图所示，如：电量显示设定。这是指循环显示的数值是一次电量还是二次电量，通过“”或“”键选择需要的参数后按“确认”键即可生效，可继续其他参数的设置。

采样精度调整 该菜单是用来调整各个测量通道采样精度，装置在出厂之前已经做精确的调整，用户不必再去调整，右图所示画面是正在调整A相电流采样精度，只要把画面显示的数值修改成所加的二次电流实际数值再按“确认”键即可生效。

时钟设置 该菜单可以用于调整保护显示的年月日时分秒。装置在出厂前已经做了准确的时间调整，用户不必再去调整，右图所示是正在修改时间画面，时间修改完后按“确认”键即可生效。

状态显示 状态显示菜单包括了保护量、遥测量、开入量和装置信息

保护量 该菜单主要用于显示三相电流、三相电压、高压零序电流等实时采样值。
【保护量】
PIA=010.04A
PIB=010.06A
PIC=010.03A

【保护量】
Uab=100.04V
Ubc=100.06V
Uac=100.03V

开入量 该菜单可以查询各个开关输入量的当前状态。（当某项功能不能实现，在分析原因时用很方便）按“确认”键进入后显示画面如右图所示

装置信息 该菜单可以显示装置的型号及版本,进入后显示画面如右图所示

报告显示 该菜单主要有保护动作报告、自检报告、遥控报告、远方操作报告和开关分闸次数等五大内容，进入后显示画面如右图所示

保护动作报告 用来查看保护动作记录的详细报告，有发生时间、何种保护功能动作及动作电流值等，一共可记录16条事件，显示画面如右图所示
01）2010/06/06
06：06：06-000MS
过流Ⅰ段保护
跳闸 012．88Ａ

开出传动 开出传动菜单内可以测试每个保护出口是否正常，进入前需先输入密码，进入后显示画面如右图所示，然后按“确认”键进入设定界面，按“”或“”选择分、合，相应的继电器会产生相应的动作。
【开出传动】
01 保护跳闸
分

信息清除 该菜单用来清除报告记录和开关分闸次数，进入前需先输入密码，进入后显画面如右图，按“确认”键可清除相应的记录。
01报告记录清除
02开关分闸次数

八、CSP2000系列装置操作与说明
1、CSP2000S微机线路保护装置
操作说明
控 制 投 退 表
装置上电后，根据设计要求把需要的保护功能在控制设退菜单内设投入，再把相应的保护定值在保护定值菜单内，按设计要求进行修改。需要显示一次电量，请在参数设置菜单内修改CT、PT的变比；使用两个CT接线方式则需要在参数设置内修改接CT线方式为2CT；需要通讯功能请在参数设置内按技术要求修改通讯地址和通讯波特率。
序号
控制投退项
序号
控制投退项
01
过流Ⅰ段保护 投入/退出
16
低电压保护 投入/退出
02
过流Ⅰ段后加速 投入/退出
17
低电压保护选择 告警/跳闸
03
过流Ⅱ段保护 投入/退出
18
过电压保护 投入/退出
04
过流Ⅱ段后加速 投入/退出
19
过电压保护选择 告警/跳闸
05
过流Ⅲ段保护 投入/退出
20
接点不对应重合闸 投入/退出
06
过流Ⅲ段后加速 投入/退出
21
保护启动重合闸 投入/退出
07
过负荷保护 投入/退出
22
PT断线告警 投入/退出
08
过负荷选择 告警/跳闸
23
跳闸回路断线告警 投入/退出
09
反时限过流保护 投入/退出
24
故障跳闸闭锁 投入/退出
10
反时限过流曲线选择 一次/二次
25
失压跳闸闭锁 投入/退出
11
定时限零序电流保护 投入/退出
26
防跳闭锁 投入/退出
12
定时限零序电流选择 告警/跳闸
27
外部接口保护 投入/退出
13
反时限零序电流保护 投入/退出
28
外部接口保护 告警/跳闸
14
反时限零序电流选择 告警/跳闸
29
断路器失灵 投入/退出
15
反时限零序曲线选择 一次/二次
30

保 护 定 值 表
定 值 名 称
定 值 范 围
定 值 名 称
定 值 范 围
过流Ⅰ段电流定值
(1～99)A， 步长0.01A
反时限过流时间常数
(1～99)S， 步长0.01S
过流Ⅰ段时间定值
(0～10)S， 步长0.01S
定时限零序电流定值
(0～5)A， 步长0.01A
过流Ⅰ段加速时间定值
(0～3)S， 步长0.01S
定时限零序电流延时
(0～30)S， 步长0.01S
过流Ⅱ段电流定值
(1～99)A， 步长0.01A
反时限零序电流定值
(0～99)A， 步长0.01A
过流Ⅱ段时间定值
(0～10)S， 步长0.01S
反时限零序电流延时
(0～99)S， 步长0.01S
过流Ⅱ段加速时间定值
(0～3)S， 步长0.01S
低电压保护电压定值
(0～100)V， 步长0.01V
过流Ⅲ段电流定值
(1～99)A， 步长0.01A
低电压保护时间定值
(0～30)S， 步长0.01S
过流Ⅲ段时间定值
(0～10)S， 步长0.01S
过电压保护电压定值
(0～100)V， 步长0.01V
过流Ⅲ段加速时间定值
(0～3)S， 步长0.01S
过电压保护时间定值
(0～150)S， 步长0.01S
过负荷电流
(1～99)A， 步长0.01A
重合闸时间定值
(0～3)S， 步长0.01S
过负荷延时
(0～60)S， 步长0.01S
通迅地址
1～99, 级差1
反时限过流启动电流
(1～99)A， 步长0.01A
通迅波特率
(1200～9600)bps

2、CSP2000T微机变压器保护
操 作 说 明
控 制 投 退 表
装置上电后，根据设计要
求把需要的保护功能在控
制设退菜单内设投入，再
把相应的保护定值在保护
定值菜单内，按设计要求
进行修改。需要显示一次
电量，请在参数设置菜单
内修改CT、PT的变比；
使用两个CT接线方式则
需要在参数设置内修改接
CT线方式为2CT；需要通
讯功能请在参数设置内按
技术要求修改通讯地址和
通讯波特率。
序号
控制投退项
序号
控制投退项
01
过流Ⅰ段保护 投入/退出
16
过电压保护选择 告警/跳闸
02
过流Ⅱ段保护 投入/退出
17
高温保护 投入/退出
03
过流Ⅲ段保护 投入/退出
18
高温保护选择 告警/跳闸
04
过负荷保护 投入/退出
19
轻瓦斯/开门保护 投入/退出
05
过负荷选择 告警/跳闸
20
轻瓦斯/开门选择 轻瓦斯/开门
06
反时限过流保护 投入/退出
21
轻瓦斯/开门选择 告警/跳闸
07
反时限过流曲线选择 一次/二次
22
重瓦斯/超温保护 投入/退出
08
定时限零序电流保护 投入/退出
24
重瓦斯/超温选择 重瓦斯/超温
09
定时限零序电流选择 告警/跳闸
25
重瓦斯/超温选择 告警/跳闸
10
反时限零序电流保护 投入/退出
26
PT断线告警 投入/退出
11
反时限零序电流选择 告警/跳闸
27
跳闸回路断线告警 投入/退出
12
反时限零序曲线选择 一次/二次
28
故障跳闸闭锁 投入/退出
13
低电压保护 投入/退出
29
失压跳闸闭锁 投入/退出
14
低电压保护选择 告警/跳闸
30
防跳闭锁 投入/退出
15
过电压保护 投入/退出
31
断路器失灵 投入/退出
保 护 定 值 表
定 值 名 称
定 值 范 围
定 值 名 称
定 值 范 围
过流Ⅰ段电流定值
(1～99)A， 步长0.01A
反时限过流启动电流
(1～99)A， 步长0.01A
过流Ⅰ段时间定值
(0～10)S， 步长0.01S
反时限过流时间常数
(1～99)S， 步长0.01S
过流Ⅱ段电流定值
(1～99)A， 步长0.01A
定时限零序电流定值
(0～5)A， 步长0.01A
过流Ⅱ段时间定值
(0～10)S， 步长0.01S
定时限零序电流延时
(0～30)S， 步长0.01S
过流Ⅲ段电流定值
(1～99)A， 步长0.01A
反时限零序电流定值
(0～99)A， 步长0.01A
过流Ⅲ段时间定值
(0～10)S， 步长0.01S
反时限零序电流延时
(0～99)S， 步长0.01S
过负荷电流
(1～99)A， 步长0.01A
通迅地址
1～99, 级差1
过负荷延时
(0～60)S， 步长0.01S
通迅波特率
(1200～9600)bps
3、CSP2000B微机线路备自投装置
操 作 说 明
保 护 投 退 表
装置上电后，根据设计要求把需要的保护功能在控制设退菜单内设投入，再把相应的保护定值在保护定值菜单内，按设计要求进行修改。需要显示一次电量，请在参数设置菜单内修改CT、PT的变比；使用两个CT接线方式则需要在参数设置内修改CT接线方式为2CT；需要通讯功能请在参数设置内按技术要求修改通讯地址和通讯波特率。
序号
控制投退项
序号
控制投退项
01
过流Ⅰ段保护 投入/退出
16
低电压保护 投入/退出
02
过流Ⅰ段后加速 投入/退出
17
低电压保护选择 告警/跳闸
03
过流Ⅱ段保护 投入/退出
18
过电压保护 投入/退出
04
过流Ⅱ段后加速 投入/退出
19
过电压保护选择 告警/跳闸
05
过流Ⅲ段保护 投入/退出
20
PT断线告警 投入/退出
06
过流Ⅲ段后加速 投入/退出
21
跳闸回路断线告警 投入/退出
07
过负荷保护 投入/退出
22
故障跳闸闭锁 投入/退出
08
过负荷选择 告警/跳闸
23
失压跳闸闭锁 投入/退出
09
反时限过流保护 投入/退出
24
防跳闭锁 投入/退出
10
反时限过流曲线选择 一次/二次
25
备自投 投入/退出
11
定时限零序电流保护 投入/退出
26
备自投方式选择 母联/线路
12
定时限零序电流选择 告警/跳闸
27
自投方式 投入/退出
13
反时限零序电流保护 投入/退出
28
自复方式 投入/退出
14
反时限零序电流选择 告警/跳闸
29
PT运行方式选择 进线侧/母线侧
15
反时限零序曲线选择 一次/二次
30
断路器失灵 投入/退出
定 值 名 称
定 值 范 围
定 值 名 称
定 值 范 围
过流Ⅰ段电流定值
(1～99)A， 步长0.01A
反时限零序电流定值
(0～99)A， 步长0.01A
过流Ⅰ段时间定值
(0～10)S， 步长0.01S
反时限零序电流延时
(0～99)S， 步长0.01S
过流Ⅰ段加速时间定值
(0～3)S， 步长0.01S
低电压保护电压定值
(10～99)V， 步长0.01V
过流Ⅱ段电流定值
(1～99)A， 步长0.01A
低电压时间定值
(0～30)S， 步长0.01S
过流Ⅱ段时间定值
(0～10)S， 步长0.01S
过电压保护电压定值
(90～150)V， 步长0.01V
过流Ⅱ段加速时间定值
(0～3)S， 步长0.01S
过电压时间定值
(0～30)S， 步长0.01S
过流Ⅲ段电流定值
(1～99)A， 步长0.01A
本柜线路有压定值
(10～99)V， 步长0.01V
过流Ⅲ段时间定值
(0～10)S， 步长0.01S
本柜线路无压定值
(10～99)V， 步长0.01V
过流Ⅲ段加速时间定值
(0～3)S， 步长0.01S
本柜线路无流定值
(0.5～99)A， 步长0.01A
过负荷电流
(1～99)A， 步长0.01A
自投动作分闸时间定值
(0～60)S， 步长0.01S
过负荷延时
(0～60)S， 步长0.01S
自投动作合闸时间定值
(0～60)S， 步长0.01S
反时限过流启动电流
(1～99)A， 步长0.01A
自复动作分闸时间定值
(0～60)S， 步长0.01S
反时限过流时间常数
(1～99)S， 步长0.01S
自复动作合闸时间定值
(0～60)S， 步长0.01S
定时限零序电流定值
(0～5)A， 步长0.01A
通迅地址
1～99, 级差1
定时限零序电流延时
(0～30)S， 步长0.01S
通迅波特率
(1200～9600)bps

4、备自投功能的设置与调试
操作描述
母联备自投工作方式的设定（控制投退菜单内设定）
本装置配置灵活，由两台本装置相互配合可实现各种备自投方式。通过控制投退菜单中的“备自投方式选择”项可以选择母联备自投工作方式或线路备自投工作方式。装置的正向运行就是备自投的自投过程，逆向运行就是备自投的自复过程，用户可以根据现场的实际情况灵活运用。
母联备自投调试
1. 根据右图所示对1#及2#装置在控制投退菜单进行设定。由于备自投已经带有失压保护功能，请不要投入低电压保护。如果不能满足设计要求，一定要使用低电压保护功能，请把低电压保护带上2S延时，以免发生冲突。
2. １＃、2#装置的开入量显示菜单内的开入量状态必须与右图所示开入量状态一样。
3. 上述操作完成后，备自投指示灯会闪烁10次，这时表示备自投条件成立，处于充电状态。闪烁10次后指示灯常亮，表示备自投充电完毕，可以正常运作。
4. 接线方式如右图3-2和图3-3所示，未标明的端子请参照端子定义说明。
1#线路备自投保护装置
2#线路备自投保护装置
1． 备自投投入
1． 备自投投入
2． 备自投方式选择母联备自投
2． 备自投方式选择母联备自投
3． 正向运行投入
3． 正向运行投入
4． 逆向运行投入
4． 逆向运行投入
5． PT方式选择进线侧
5． PT方式选择进线侧
6． 低电压保护退出
6． 低电压保护退出
开入量状态：
1. 本柜断路器状态 合
2. 外部闭锁备自投 分
3. 另一断路器状态 合
4. 另一线路有压信号 合
5. 母联断路器状态 分

线路备自投一主一备调试
1. 根据右图所示对主供和备供装置在控制投退菜单中进行设定。由于备自投已经带有失压保护功能，请不要再投入低电压保护。如果不能满足设计要求，一定要使用低电压保护功能，请把低电压保护带上2S延时，以免发生冲突。备供装置由于未投入备自投，所以低电压保护不受限制。
2. 查看主供装置的开入量显示菜单内的开入量状态必须与右图所示开入量状态一样。备供装置备自投未投入，不必考虑开入量状态。
3. 上述操作完成后，备自投指示灯会闪烁10次，这时表示备自投条件成立，处于充电状态。闪烁10次后指示灯常亮，表示备自投充电完毕，可以正常运作。
4. 接线方式如右图3-4、3-5所示，未标明的端子请参照端子定义说明。
5. 只需实现自投功能而不用自复功能时，请按右图所示进行控制投退设定，把逆向运行退出即可。
线路备自投工作方式的设定（可以实现备自投的自投和自复）
主供装置功能设置
备供装置功能设置
1． 备自投功能投入
1．备自投功能退出
2． 备自投方式选择线路备自投
2．备自投方式选择（任意）
3． 正向运行投入
3．正向运行退出
4． 逆向运行投入
4．逆向运行退出
5． PT方式选择进线侧
5． PT方式选择（任意）
6． 低电压保护退出
6．低电压保护（需要时投入）
开入量状态：
1. 本柜断路器状态 合
2. 外部闭锁备自投 分
3. 另一断路器状态 分
4. 另一线路有压信号 合
5. 母联断路器状态 分
线路备自投的一主一备设定（只能实现自投功能）
主供装置功能设置
备供装置功能设置
1． 备自投投入
1．备自投退出
2． 备自投方式选择线路备自投
2．备自投方式选择（任意）
3． 正向运行投入
3．正向运行退出
4． PT方式选择进线侧
4．PT方式选择（任意）
5． 逆向运行退出
5．逆向运行退出
6． 低电压保护退出
6．低电压保护（需要时投入）

线路备自投互为备用调试
1. 根据右图所示对1#及2#装置在控制投退菜单进行设定。由于备自投已经带有失压保护功能，请不要投入低电压保护。如果不能满足设计要求，一定要使用低电压保护功能，请把低电压保护带上2S延时，以免发生冲突。
2. １＃、2#装置的开入量显示菜单内的状态必须与右图所示开入量状态一样。
3. 上述操作完成后，备自投指示灯会闪烁10次，这时表示备自投条件成立，处于充电状态。闪烁10次后指示灯常亮，表示备自投充电完毕，可以正常运作
4. 接线方式如右图3-2、3-3所示，未标明的端子请参照端子定义说明。
线路备自投的互为备用的设定（控制投退菜单设定）
1#线路备自投保护装置
2#线路备自投保护装置
1． 备自投投入
1．备自投投入
2．备自投方式选择线路备自投
2．备自投方式选择线路备自投
3．正向运行投入
3．正向运行投入
4．PT方式进线侧
4．PT方式进线侧
5．低电压保护退出
5．低电压保护退出
开入量状态：
1. 本柜断路器状态 合
2. 外部闭锁备自投 分
3. 另一断路器状态 分
4. 另一线路有压信号 合
5. 母联断路器状态 分
5、CSP2000M-B微机电动机保护装置
操 作 说 明
控 制 投 退 表
装置上电后，根据设计要求把需要的保护功能在控制设退菜单内设投入，再把相应的保护定值在保护定值菜单内，按设计要求进行修改。需要显示一次电量，请在参数设置菜单内修改CT、PT的变比；使用两个CT接线方式则需要在参数设置内修改接CT线方式为2CT；需要通讯功能请在参数设置内按技术要求修改通讯地址和通讯波特率。
序号
控制投退项
序号
控制投退项
01
启动时间内速断保护 投入/退出
19
过电压选择 告警/跳闸
02
启动时间后速断保护 投入/退出
20
低电压保护 投入/退出
03
启动时间内过流保护 投入/退出
21
低电压选择 告警/跳闸
04
启动时间后过流保护 投入/退出
22
过负荷保护 投入/退出
05
过热保护跳闸 投入/退出
23
过负荷选择 告警/跳闸
06
过热保护告警 投入/退出
24
PT断线告警 投入/退出
07
过热闭锁再起动 投入/退出
25
联锁跳闸 投入/退出
08
堵转保护 投入/退出
26
联锁合闸 投入/退出
09
堵转保护选择 告警/跳闸
27
频繁起动保护 投入/退出
10
负序定时限过流保护 投入/退出
28
CT断线告警 投入/退出
11
负序定时限过流选择 告警/跳闸
29
外部接口保护 投入/退出
12
负序反时限过流保护 投入/退出
30
外部接口选择 告警/跳闸
13
负序反时限过流选择 告警/跳闸
31
故障跳闸闭锁 投入/退出
14
零序过流保护 投入/退出
32
失压跳闸闭锁 投入/退出
15
零序过流选择 告警/跳闸
33
跳闸回路断线 投入/退出
16
启动时间过长保护 投入/退出
34
防跳闭锁 投入/退出
17
启动时间过长选择 告警/跳闸
35
断路器失灵 投入/退出
18
过电压保护 投入/退出

保 护 定 值 表
定 值 名 称
定 值 范 围
定值名称
定值范围
速断电流定值（启动时间内）
(1～99)A， 步长0.01A
启动过长时间定值
(1～99)S， 步长0.01S
速断电流定值（启动时间后）
(1～
