消防总结图例.doc

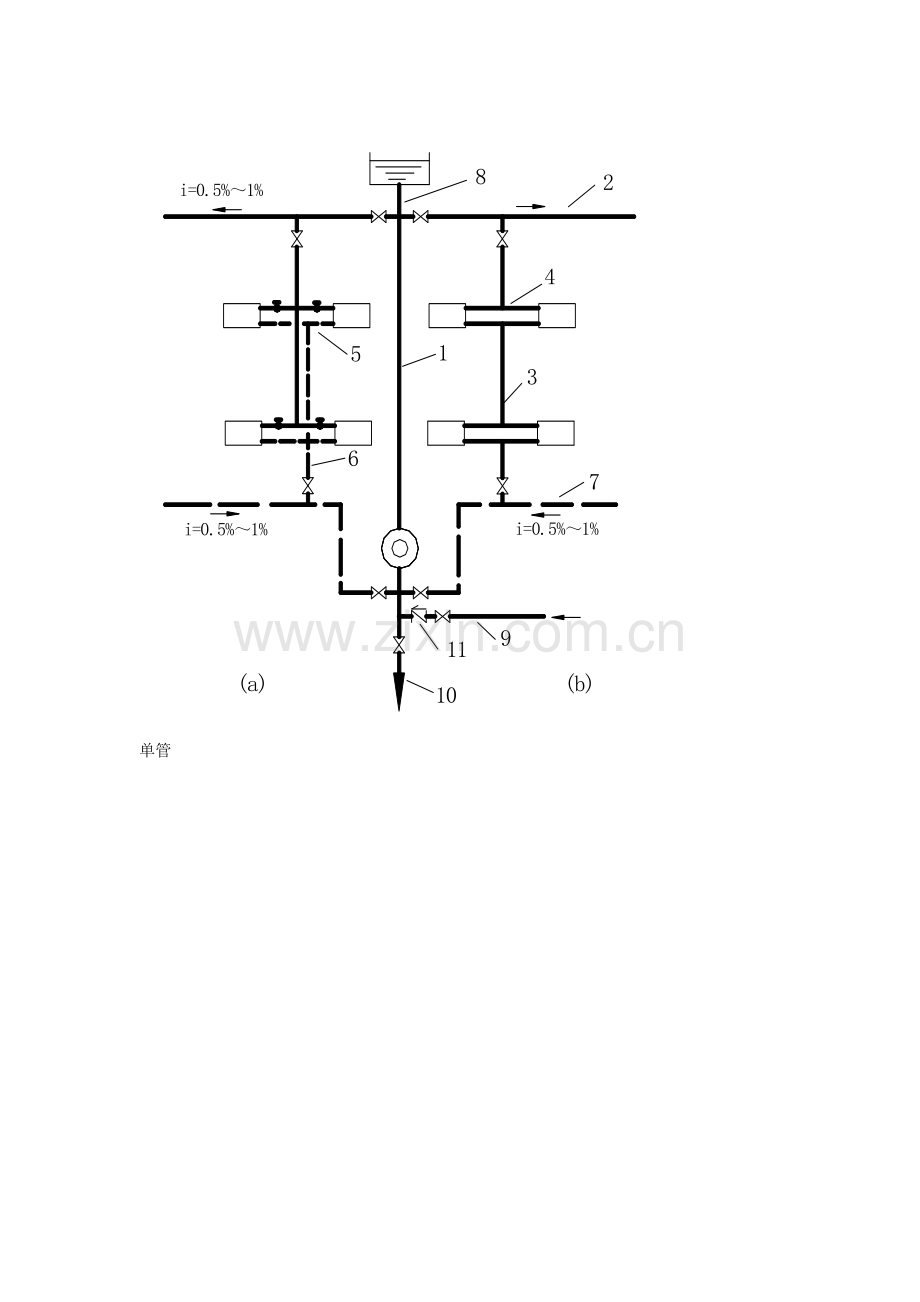

单管

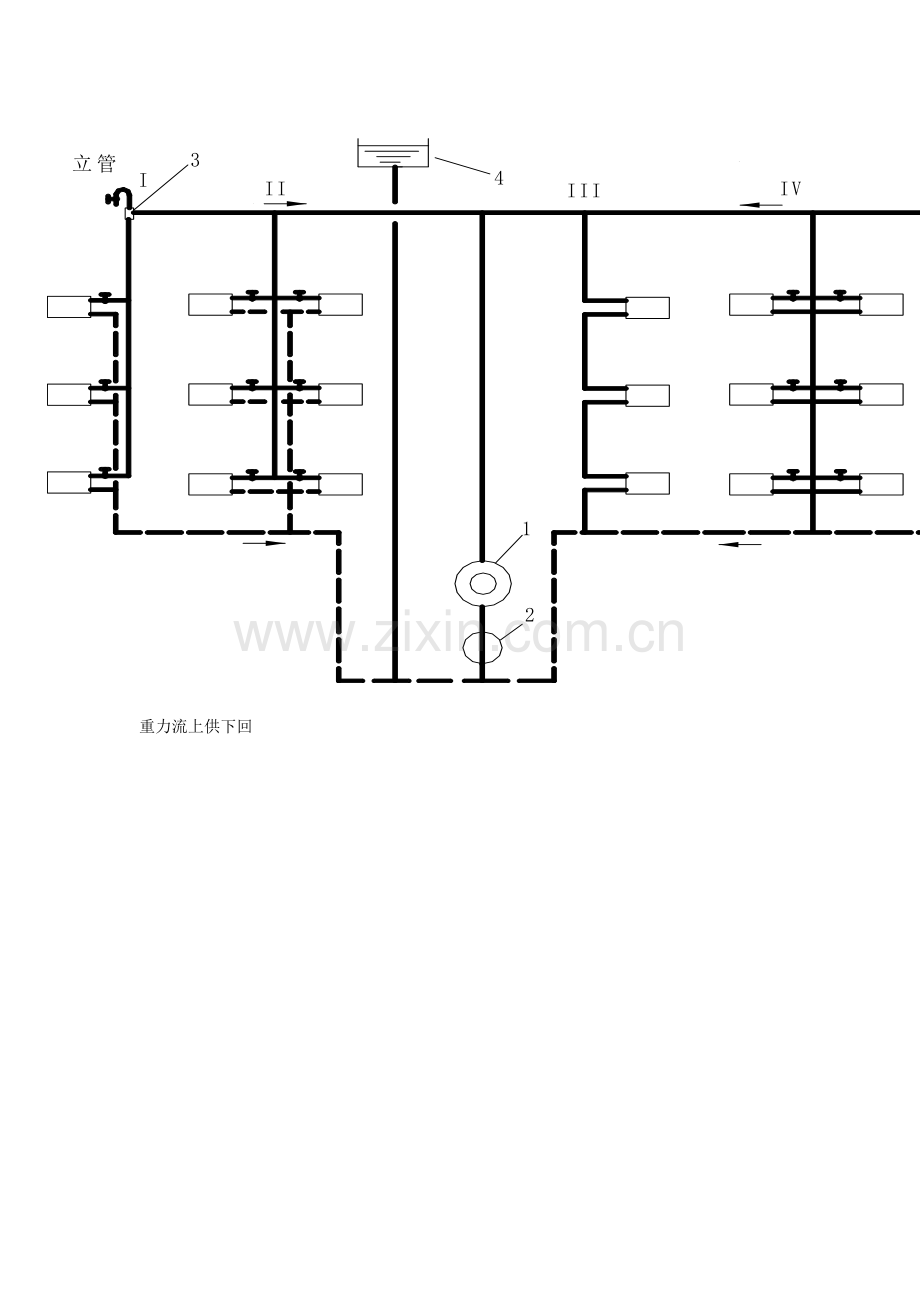

重力流上供下回

下供下回

一般宜将供水干管的始端放置在朝北向一侧，而末端设在朝南向一侧。

设置水平干管的目的在于向单元立管系统提供热媒，是以民用建筑的单元立管为服务对象，一般设置于建筑的采暖地沟中或地下室的顶棚下。

图1 湿式系统示意图
1－水池 2－水泵 3－止回阀 4－闸阀 5－水泵接合器 6－消防水箱
7－湿式报警阀组 8－配水干管 9－水流指示器 10－配水管
11－末端试水装置 12－配水支管 13－闭式洒水喷头 14－报警控制器
P－压力表 M－驱动电机 L－水流指示器

表7 泄水管管径(mm)
供水干管管径
泄水管管径
≥100
≤50
70～80
≤40
＜70
25

表8 本规范原版本与修订版本
民用建筑和工业厂房的系统设计基本数据对照表
设置场所
危险等级
修订版规范
原规范
喷水强度
(L/min×m2)
系统作用
面积(m2)
喷水强度
(L/min×m2)
系统作用
面积(m2)
轻危险级
4
160
3
180
中危险级
Ⅰ级
6
6
200
Ⅱ级
8
严重
危险级
Ⅰ级
12
260
10(生产建筑物)
300
Ⅱ级
16
15(储存建筑物)
300

例1：当喷头最低工作压力为0.05MPa时，喷水量为56.57L/min。为达到6.0L/min×m2平均喷水强度时，圆形保护面积为9.43m2，故R＝1.73m。则喷头间距(S)为：

袋形走道内布置并开放的喷头数为：，确定为5只。
例2：当袋形疏散走道按《建规》规定的最长疏散距离为22×1.25＝27.5(m)确定时，若走道宽度仍为1.4m，则喷水覆盖全部走道面积时的开放喷头数为：
，按本条规定确定为9只。

每排货架之间均保持1.2～2.4m距离的属于单排货架，靠拢放置的两个单排货架属于双排货架，间距小于1.2m的单排、双排货架按多排货架设计。

干式系统配水管道内充入有压气体的目的，一是将有压气体作为传递火警信号的介质，二是防止干式报警阀误动作。

6.1.9 设计自动喷水灭火系统时，要求在设计资料中提出喷头备品的数量，以便在系统投入使用后，因火灾或其他原因损伤喷头时能够及时更换，缩短系统恢复戒备状态的时间。当在一个建筑工程的设计中采用了不同型号的喷头时，除了对备用喷头总量的要求外，不同型号的喷头要有各自的备品。各国规范对喷头备品的规定不尽一致，例如美国NFPA标准的规定：喷头总数不超过300只时，备品数为6只，总数为300～1000个时，备品数不少于12只，超过1000只时不少于24只；英国BS5306—Part2的规定见表10。
表10 英国BS5306—Part2规定的喷头备品数

轻危险级
中危险级
严重危险级
1或2个报警阀
6
24
36
2个报警阀以上
9
36
54

6.3 水流指示器
6.3.1 水流指示器的功能，是及时报告发生火灾的部位，本条对系统中要求设置水流指示器的部位提出了规定，即每个防火分区和每个楼层均要求设有水流指示器。同时规定当一个湿式报警阀组仅控制一个防火分区或一个层面的喷头时，由于报警阀组的水力警铃和压力开关已能发挥报告火灾部位的作用，故此种情况允许不设水流指示器。
6.3.2 设置货架内喷头的仓库，顶板下喷头与货架内喷头分别设置水流指示器，有利于判断喷头的状况，故规定此条。

要求在每个报警阀的供水最不利点处设置末端试水装置。末端试水装置测试的内容，包括水流指示器、报警阀、压力开关、水力警铃的动作是否正常，配水管道是否畅通，以及最不利点处的喷头工作压力等。其他的防火分区与楼层，则要求装设直径25mm的试水阀，试水阀宜安装在最不利点附近，或次不利点处。以便在必要时连接末端试水装置

图9 末端试水装置示意图
1－截止阀 2－压力表 3－试水接头
4－排水漏斗 5－最不利点处喷头

喷头布置间距
以喷头A、B、C、D为顶点的围合范围为正方形(见图10)，每只喷头的25％水量喷洒在正方形ABCD内。根据喷头的流量系数、工作压力以及喷水强度，可以求出正方形ABCD的面积和喷头之间的距离。
例如中危险级Ⅰ级场所，当选定喷水强度为6L/min×m2，喷头
工作压力为0.1MPa时，每只K＝80喷头的出水量为：
=80(L/min)
∴ 面积ABCD=
正方形的边长为：

依此类推，当喷头工作压力不同时，喷头的出水量不同，因而间距也不同，例如：
若喷头工作压力为0.05MPa，喷头的出水量q为：
q＝56.57 L/min
此时正方形保护面积为：
面积
边长为：

图10 正方形布置喷头示意图
为了控制喷头与起火点之间的距离，保证喷头开放时间，本规范规定：中危险级Ⅰ级场所采用K=80标准喷头时，一只喷头的最大保护面积为12.5m2，配水支管上喷头间和配水支管间的最大距离，正方形布置时为3.6m，矩形或平行四边形布置时的长边边长为4.0m。

7.1.11 本条参考美国NFPA—13(2002年版)标准。要求在倾斜的屋面板、吊顶下布置的喷头，垂直于斜面安装，喷头的间距按斜面的距离确定。当房间为尖屋顶时，要求屋脊处布置一排喷头。为利于系统尽快启动和便于安装，按屋顶坡度规定了喷头溅水盘与屋脊的垂直距离：屋顶坡度≥1／3时，不应大于0.8m；＜1／3时，不应大于0.6m(见图16)。

图16 屋脊处设置喷头示意图

对干式、预作用及雨淋系统报警阀出口后配水管道的充水时间提出了新的要求：干式系统不宜超过1min，预作用和雨淋系统不宜超过2min。其目的，是为了达到系统启动后立即喷水的要求。
8.0.11 自动喷水灭火系统的管道要求有坡度，并坡向泄水管。按本条规定，充水管道，坡度不宜小于2‰；准工作状态不充水管道，坡度不宜小于4‰。

9.3.1 本条规定了对设置减压孔板管段的要求。要求减压孔板采用不锈钢板制作，按常规确定的孔板厚度：Φ50～80mm时，δ＝3mm；Φ100～150mm时，δ＝6mm；Φ200mm时，δ＝9mm。减压孔板的结构示意图见图21。

图21 减压孔板结构示意图
9.3.2 节流管的结构示意图见图22。

图22 节流管结构示意图
技术要求：L1=D1 L3=D3

1为了防止堵塞，要求减压阀入口前设过滤器；
2 为有利于减压阀稳定正常的工作，当垂直安装时，要求按水流方向向下安装；
3 与并联安装的报警阀连接的减压阀，为检修时不关停系统，要求设有备用的减压阀(见图23)。

图23 减压阀安装示意图
1－报警阀 2－闸阀 3－减压阀 4－过滤器

图24 环状供水示意图
1－水池 2－水泵 3－止回阀 4－闸阀 5－报警阀组
6－信号阀 7－水流指示器 8－闭式喷头

对消防水箱的出水管提出了要求。要求出水管设有止回阀，是为了防止水泵的供水倒流入水箱；要求在报警阀前接入系统管道，是为了保证及时报警；规定采用较大直径的管道，是为了减少水头损失。

举例说明：按室内消防用水量10 L／s、火灾延续时间2h确定室内消防用水量的建筑物，其消防水池除了供给10只开放喷头的用水量外，尚可供2支水枪工作约1.25h。
按室内消防用水量5 L／s、火灾延续时间2h确定室内消防用水量的建筑物，其消防水池除了供给10只开放喷头的流量外，尚可供1支水枪工作约0.5h。

4.2.1 环境温度不低于4℃，且不高于70℃的场所应采用湿式系统。
4.2.2 环境温度低于4℃，或高于70℃的场所应采用干式系统。
