圆管涵及倒虹吸管技术交底.doc

圆管涵及倒虹吸管技术交底
一、 施工程序
1、 放样测量，原材料准备；
2、 申报开工报告；
3、 开挖修整基坑；
4、 报验基坑平面尺寸，基坑基底承载力；
5、 在现场监理与试验监理认同下，浇筑底板砼；
6、 报验安装圆管涵管节；
7、 报验浇筑侧边砼；
8、 浇筑一字墙、八字墙。
二、 施工要求
1、 挖基
（1） 基础开挖应符合图纸要求及规范规定。当在原有灌溉水流的沟渠修筑时，应开挖临时通道保护好灌溉水流。
（2） 基槽开挖后，应紧接着进行垫层铺设、涵管敷设及基槽回填等作业。如果出现不可避免的耽误，无论是何原因，均应采取一切必要措施，保护基槽的暴露面不致破坏。
2、 垫层和基座
（1） 砂砾垫层应为压实的连续材料层，其压实度应95%以上，按重型击实法试验测定；砂砾垫层应分层摊铺压实，不得有离析现象，否则要重新拌和铺筑。

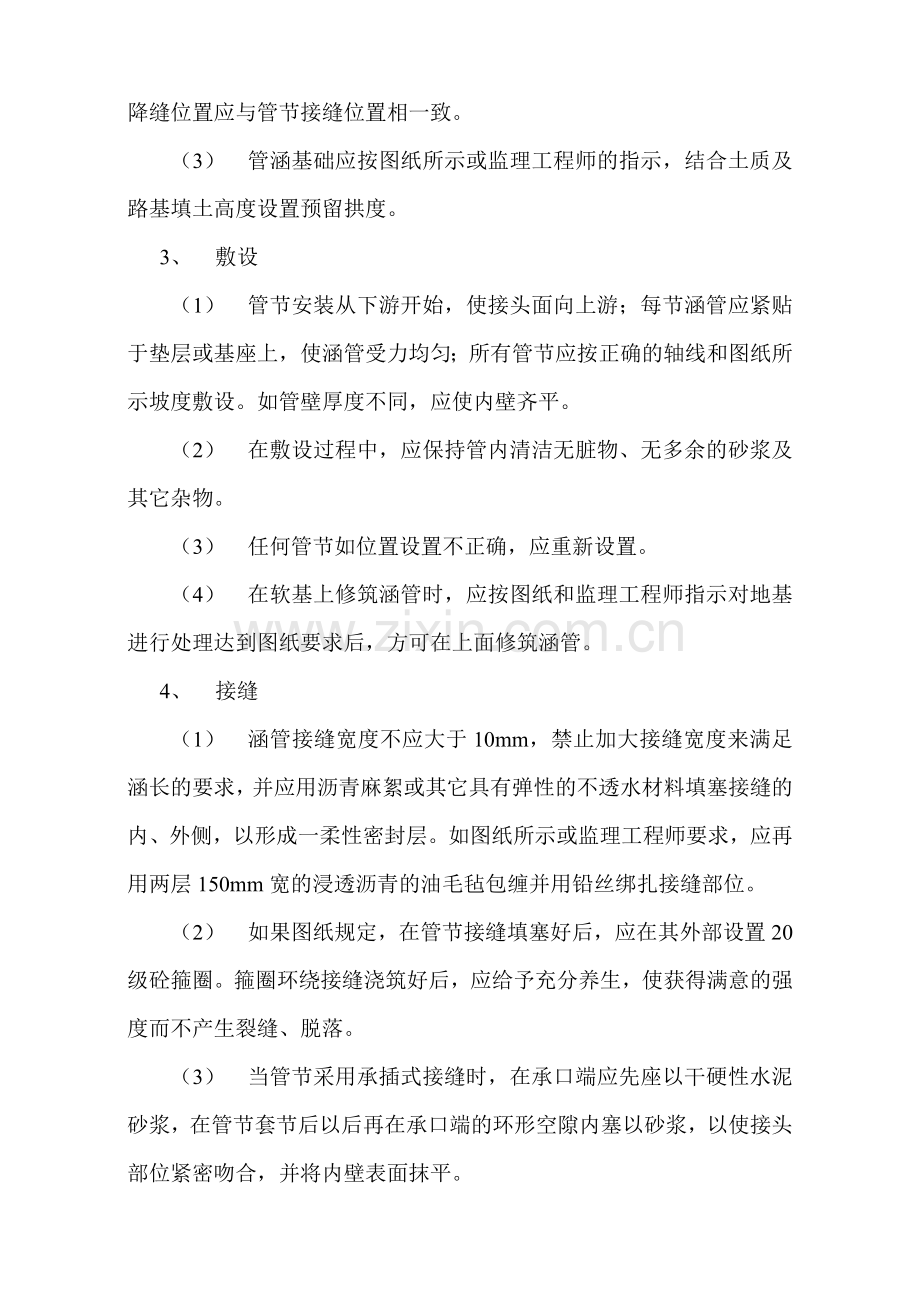

（2） 砼基座为C15砼，基座尺寸及沉降缝应符合图纸所示，沉降缝位置应与管节接缝位置相一致。
（3） 管涵基础应按图纸所示或监理工程师的指示，结合土质及路基填土高度设置预留拱度。
3、 敷设
（1） 管节安装从下游开始，使接头面向上游；每节涵管应紧贴于垫层或基座上，使涵管受力均匀；所有管节应按正确的轴线和图纸所示坡度敷设。如管壁厚度不同，应使内壁齐平。
（2） 在敷设过程中，应保持管内清洁无脏物、无多余的砂浆及其它杂物。
（3） 任何管节如位置设置不正确，应重新设置。
（4） 在软基上修筑涵管时，应按图纸和监理工程师指示对地基进行处理达到图纸要求后，方可在上面修筑涵管。
4、 接缝
（1） 涵管接缝宽度不应大于10mm，禁止加大接缝宽度来满足涵长的要求，并应用沥青麻絮或其它具有弹性的不透水材料填塞接缝的内、外侧，以形成一柔性密封层。如图纸所示或监理工程师要求，应再用两层150mm宽的浸透沥青的油毛毡包缠并用铅丝绑扎接缝部位。
（2） 如果图纸规定，在管节接缝填塞好后，应在其外部设置20级砼箍圈。箍圈环绕接缝浇筑好后，应给予充分养生，使获得满意的强度而不产生裂缝、脱落。
（3） 当管节采用承插式接缝时，在承口端应先座以干硬性水泥砂浆，在管节套节后以后再在承口端的环形空隙内塞以砂浆，以使接头部位紧密吻合，并将内壁表面抹平。
（4） 当管节采用套环接缝时，应按接缝形式分别采用沥青麻絮、水泥砂浆或沥青砂紧密填塞所有接缝，使其稳固、耐久和不漏水。在填塞沥青之前，应在圆管涵外表面和套环内表面涂刷沥青涂层，以增强其粘性，并按图纸所示部位固定捆扎绳，以免沥青砂外漏。
（5） 倒虹吸管宜采用圆管，进出水口必须设置坚井。管节接头及进出水口应按图纸要求进行防水处理，不得漏水和渗。在填土覆盖前应按图纸要求或监理工程师指示进行溉水试验。
5、 进出水口
（1） 进出水口应按图纸所示，采用砼或圬工结构修筑；进出水口的沟床应整理顺直，使上下游水流稳定畅通。当设有跌水井和急流槽时，应按图纸所示或监理工程师的指示进行施工。
6、 回填
（1） 经检验证实圆管涵和倒虹吸管安装及接缝符合要求，并且其砌体砂浆或砼强度达到设计强度的75%，方可进行回填作业。涵洞处路堤缺口填土应从涵洞洞身两侧不小于两倍孔径范围内，同时按水平分层、对称地按照图纸要求的压实度填筑、夯（压）实。填筑材料原地面以下用砂砾，原地面以上用7%灰土，，涵洞顶上填土厚度必须大于0.5~10.m时，才允许机械通过。
三、 质量检验
1、 基本要求
（1） 地面以下的或隐蔽工程，在未检验、试验并被监理工程师批准之前，不能覆盖或进行下一道工序。
（2） 当为倒虹吸管时，在填土覆盖前应做溉水试验；如试验渗水量超过规范要求时，应修理好再做试验，直到验收合格。其坚进尺寸、高程均应符合图纸规定。
2、 检查项目（见附表）
3、 外观鉴定
（1） 管涵顺进，进出口平顺，无阻水、漏水现象。
（2） 帽石、一字墙或八字墙表面平整，线条平直，无翘曲现象。
（3） 倒虹吸管上下游沟槽与坚井连接顺适，流水畅通，井身坚直，内面平整。

交 底 人 ：
被交底人：

年 月 日
盖板涵及通道涵技术交底
一、施工程序
1、放样测量，原材料准备；
2、申报开工报告；
3、开挖修整基坑；
4、报验基坑平面尺寸，基坑基底承载力；
5、在现场监理与试验监理认同下支立基础模板，浇筑基础砼；
6、报验砼基础，放样支立墙身模板，报检模板，浇筑墙身砼；
7、报验台身，支立台帽模板，报检模板，浇筑台帽砼
8、报验台帽，吊装盖板，浇筑八字墙一墙砼
9、回填台背。
二、施工要求
1、挖基
（1）基础开挖应符合图纸要求及规范有关规定。当在原有灌溉水流的沟渠修筑时，应开挖临时通道保护好灌溉水流。
（2）基槽开挖后，应紧急着进行垫层铺设等作业。如果出现不可避免的耽误，无论是何原因，均应采取一切必要措施，保护基槽的暴露面不致破坏。
2、涵洞施工
（1） 基础施工要求设置三道沉降缝，斜交时沉降缝与墙身垂直。
（2） 砼的涵台及基础分别浇筑，基础顶面与涵台相接部分应拉成毛面或栽石相接，基础、涵台及洞口建筑（帽石除外）采用石砌时，应符合规范的要求。
（3） 涵台，可按图纸设置的沉降缝处分段修筑。
（4） 安装预制砼盖板，应注意下列事项：
a、 涵台帽强度达到设计强度的70%以上。
b、 安装后，盖板吊装后应用砂浆或监理工程师批准的其它材料填满，相领板块之间用高等级（1：2）水泥砂浆填塞密实。
c、 盖板安装前，应检查成品及涵台尺寸。
（5） 台背填土必须在涵底铺砌，盖板安装，砂浆强度及箱涵砼强度达到设计强度的75%以后，方可进行填土，填土应两个涵台同时对称填筑，并按规范和设计要求进行回填。在涵洞上填土时，第一层的最小摊铺厚度不得小于300mm，并防止剧烈的冲击。
3、沉降缝
（1） 设置沉降缝的道数、缝宽和位置应符合设计要求，并按规范和设计要求填塞嵌缝料，或采用监理工程师批准的加氟化钠等防腐掺料的沥青浸过的麻絮或纤维板紧密填塞，用有纤维掺料的沥青嵌缝膏或其它材料封缝。
（2） 在缝处应加铺抗拉强度较高的卷材，如沥青玻璃纤维布或油毡，加铺的层数及宽度按图纸所示，具体的施工方法应经监理工程师批准。
4、 防水层
砼盖板或顶板、侧板外表面上，在填土前应涂刷沥青胶结材料和其它材料，以形成防水层。
。
四、 质量检验
1、基本要求
（1） 涵台地基承载力必须满足设计要求。
（2） 沉降缝、防水层、台背填土应按施工规范和图纸要求施工。
2、 检查项目（见附表）
3、 外观鉴定
（1） 台身直顺，涵底铺砌密实，通道路面平整，
（2） 进出口连接顺适，畅通，无滞留物。
（3） 帽石及一字墙或八字墙平直，无翘曲现象。

交 底 人 ：
被交底人：

年 月 日
