自感 互感 涡流等习题.docx

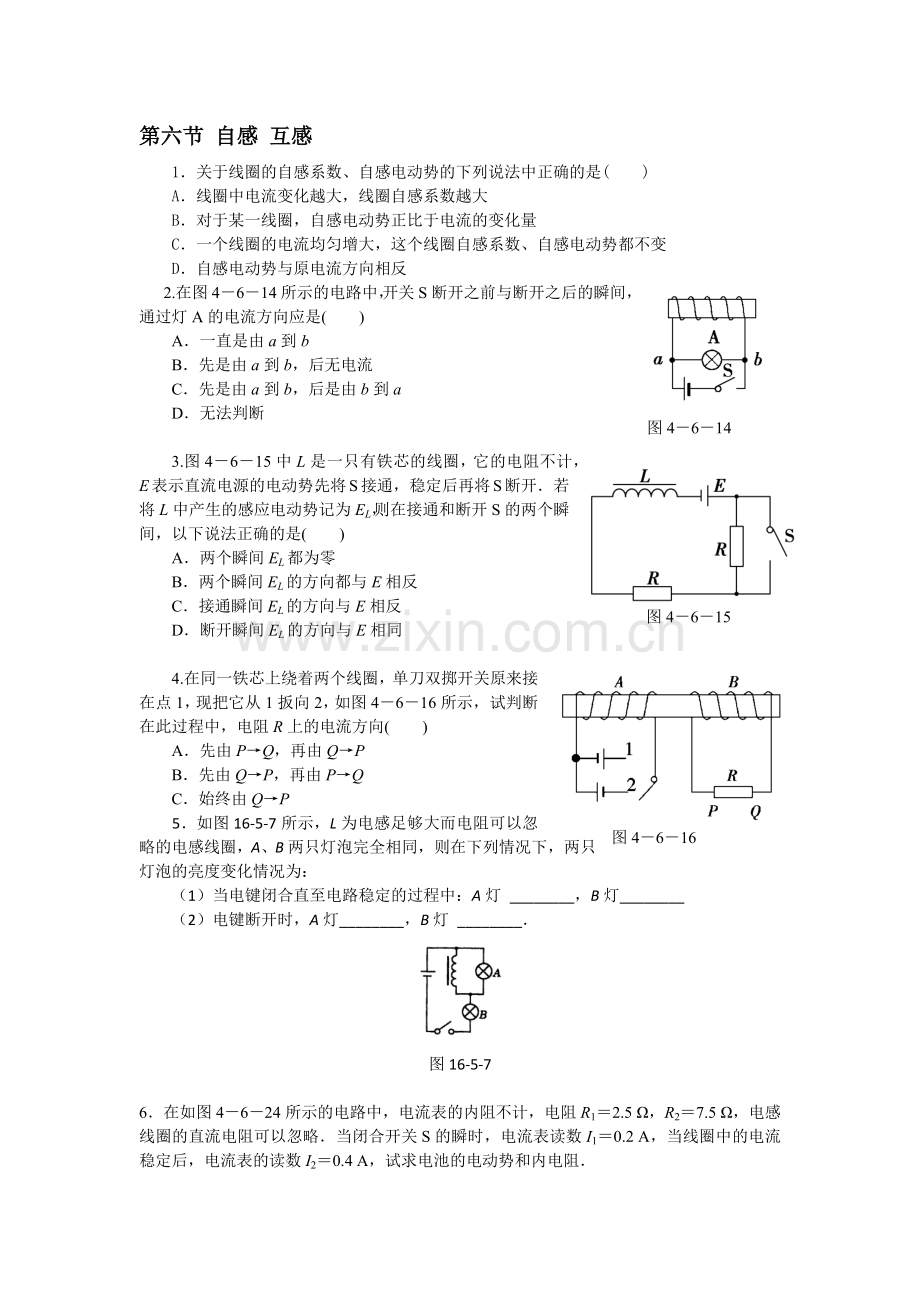

第六节 自感 互感
1．关于线圈的自感系数、自感电动势的下列说法中正确的是(　　)
A．线圈中电流变化越大，线圈自感系数越大
B．对于某一线圈，自感电动势正比于电流的变化量
C．一个线圈的电流均匀增大，这个线圈自感系数、自感电动势都不变
D．自感电动势与原电流方向相反
图4－6－14
2.在图4－6－14所示的电路中，开关S断开之前与断开之后的瞬间，通过灯A的电流方向应是(　　)
A．一直是由a到b
B．先是由a到b，后无电流
C．先是由a到b，后是由b到a
D．无法判断

图4－6－15
3.图4－6－15中L是一只有铁芯的线圈，它的电阻不计，E表示直流电源的电动势．先将S接通，稳定后再将S断开．若将L中产生的感应电动势记为EL，则在接通和断开S的两个瞬间，以下说法正确的是(　　)
A．两个瞬间EL都为零
B．两个瞬间EL的方向都与E相反
C．接通瞬间EL的方向与E相反
D．断开瞬间EL的方向与E相同

图4－6－16
4.在同一铁芯上绕着两个线圈，单刀双掷开关原来接在点1，现把它从1扳向2，如图4－6－16所示，试判断在此过程中，电阻R上的电流方向(　　)
A．先由P→Q，再由Q→P
B．先由Q→P，再由P→Q
C．始终由Q→P
　　5．如图16-5-7所示，L为电感足够大而电阻可以忽略的电感线圈，A、B两只灯泡完全相同，则在下列情况下，两只灯泡的亮度变化情况为：
　　（1）当电键闭合直至电路稳定的过程中：A灯 ________，B灯________
　　（2）电键断开时，A灯________，B灯 ________．

图16-5-7

6．在如图4－6－24所示的电路中，电流表的内阻不计，电阻R1＝2.5 Ω，R2＝7.5 Ω，电感线圈的直流电阻可以忽略．当闭合开关S的瞬时，电流表读数I1＝0.2 A，当线圈中的电流稳定后，电流表的读数I2＝0.4 A，试求电池的电动势和内电阻．

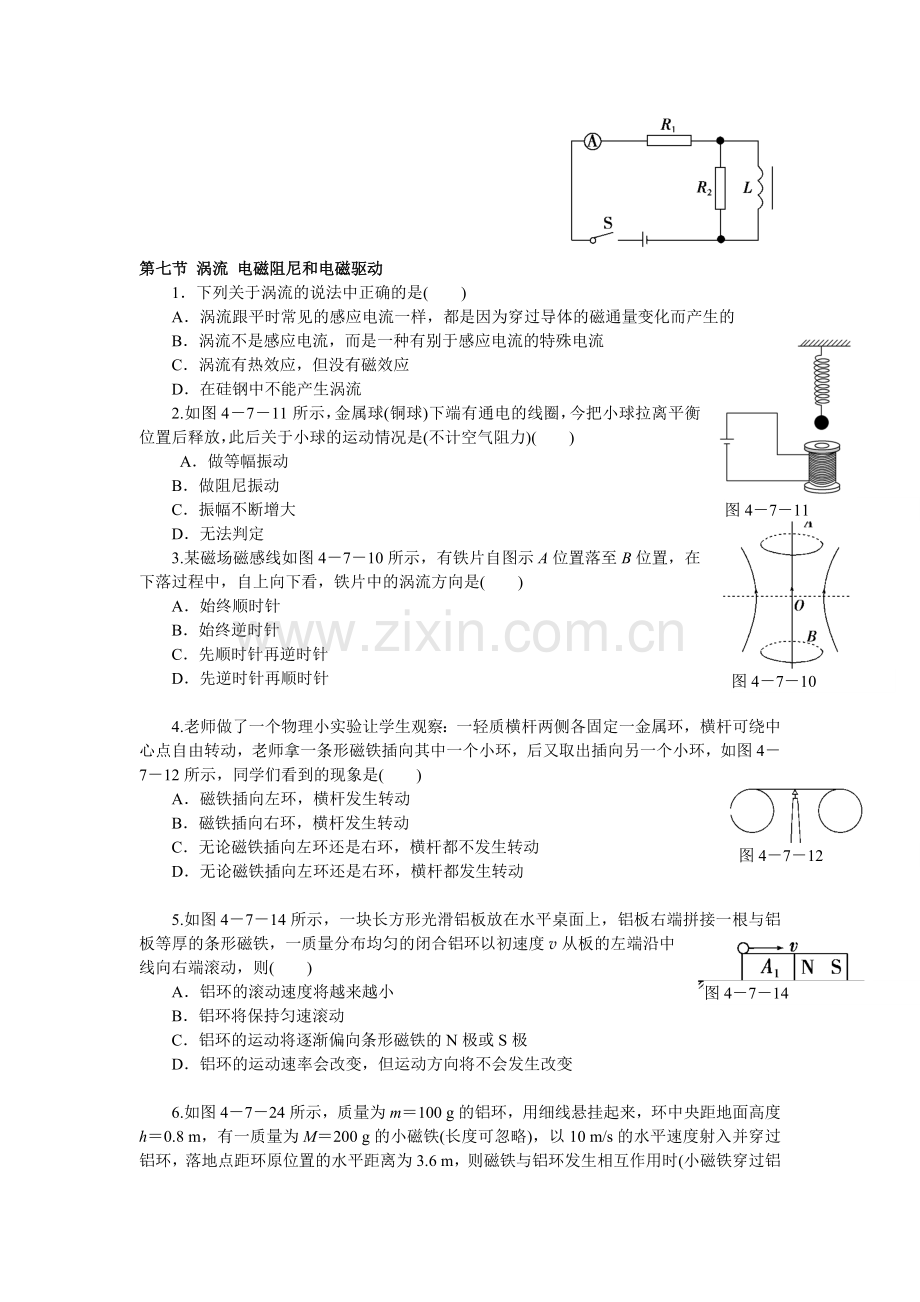

第七节 涡流 电磁阻尼和电磁驱动
1．下列关于涡流的说法中正确的是(　　)
A．涡流跟平时常见的感应电流一样，都是因为穿过导体的磁通量变化而产生的
B．涡流不是感应电流，而是一种有别于感应电流的特殊电流
C．涡流有热效应，但没有磁效应
D．在硅钢中不能产生涡流
2.如图4－7－11所示，金属球(铜球)下端有通电的线圈，今把小球拉离平衡位置后释放，此后关于小球的运动情况是(不计空气阻力)(　　)
A．做等幅振动
B．做阻尼振动
图4－7－11
C．振幅不断增大
D．无法判定
3.某磁场磁感线如图4－7－10所示，有铁片自图示A位置落至B位置，在下落过程中，自上向下看，铁片中的涡流方向是(　　)
A．始终顺时针
B．始终逆时针
C．先顺时针再逆时针
图4－7－10
D．先逆时针再顺时针

4.老师做了一个物理小实验让学生观察：一轻质横杆两侧各固定一金属环，横杆可绕中心点自由转动，老师拿一条形磁铁插向其中一个小环，后又取出插向另一个小环，如图4－7－12所示，同学们看到的现象是(　　)
A．磁铁插向左环，横杆发生转动
B．磁铁插向右环，横杆发生转动
C．无论磁铁插向左环还是右环，横杆都不发生转动
图4－7－12
D．无论磁铁插向左环还是右环，横杆都发生转动

5.如图4－7－14所示，一块长方形光滑铝板放在水平桌面上，铝板右端拼接一根与铝板等厚的条形磁铁，一质量分布均匀的闭合铝环以初速度v从板的左端沿中线向右端滚动，则(　　)
图4－7－14
A．铝环的滚动速度将越来越小
B．铝环将保持匀速滚动
C．铝环的运动将逐渐偏向条形磁铁的N极或S极
D．铝环的运动速率会改变，但运动方向将不会发生改变

6.如图4－7－24所示，质量为m＝100 g的铝环，用细线悬挂起来，环中央距地面高度h＝0.8 m，有一质量为M＝200 g的小磁铁(长度可忽略)，以10 m/s的水平速度射入并穿过铝环，落地点距环原位置的水平距离为3.6 m，则磁铁与铝环发生相互作用时(小磁铁穿过铝环后的运动看做平抛运动)：
(1)铝环向哪边偏斜？
图4－7－24
(2)若铝环在磁铁穿过后速度为2 m/s，在磁铁穿过铝环的整个过程中，环中产生了多少电能？(g＝10 m/s2

补：电磁感应现象和楞次定律习题
1．如图所示，无限大磁场的方向垂直于纸面向里，A图中线圈在纸面内由小变大(由图中实线矩形变成虚线矩形)，B图中线圈正绕a点在平面内旋转，C图与D图中线圈正绕OO′轴转动，则线圈中不能产生感应电流的是(　　)

2．水平固定的大环中通过恒定的强电流I，从上向下看为逆时针方向，如图1所示，有一小铜环，从上向下穿过大圆环，且保持环面与大环平行且共轴，下落过程中小环中产生感应电流的过程是(　　)
A．只有小环在接近大环的过程中
B．只有小环在远离大环的过程中
C．只有小环在经过大环的过程中
D．小环下落的整个过程

图1 图2
3．如图2所示，一对大磁极，中间处可视为匀强磁场，上、下边缘处为非匀强磁场，一矩形导线框abcd保持水平，从两磁极间中心上方某处开始下落，并穿过磁场(　　)
A. 线框中有感应电流，方向是先a→b→c→d→a后d→c→b→a→d
B. 线框中有感应电流，方向是先d→c→b→a→d后a→b→c→d→a
C．受磁场的作用，线框要发生转动
D．线框中始终没有感应电流
4．如图3所示，当磁铁运动时，流过电阻的电流由A经R到B，则磁铁的运动可能是(　　)

图3
A．向下运动 B．向上运动
C．向左平移 D．向右平移

5．在图4中，MN为一根固定的通有恒定电流I的长直导线，导线框abcd与MN在同一竖直平面内(彼此绝缘)，当导线框以竖直向下的速度v经过图示位置时，线框中感应电流方向如何？

图4

6．如图5所示，同一平面内的三条平行导线串有两个电阻R和r，导体棒PQ与三条导线接触良好，匀强磁场的方向垂直纸面向里．导体棒的电阻可忽略，当导体棒向左滑动时，下列说法正确的是(　　)

图5
A．流过R的电流为由d到c，流过r的电流为由b到a
B．流过R的电流为由c到d，流过r的电流为由b到a
C．流过R的电流为由d到c，流过r的电流为由a到b
D．流过R的电流为由c到d，流过r的电流为由a到b

7．如图6所示，MN是一根固定的通电长直导线，电流方向向上，今将一金属线框abcd放在导线上，让线框的位置偏向导线左边，两者彼此绝缘．当导线中的电流突然增大时，线框整体受力情况为(　　)

图6 图7
A．受力向右 B．受力向左
C．受力向上 D．受力为零
8．如图7所示，在两根平行长直导线M、N中，通以同方向同大小的电流，导线框abcd和两导线在同一平面内，线框沿着与两导线垂直的方向，自右向左在两导线间匀速运动，在移动过程中，线框中感应电流方向怎样？
