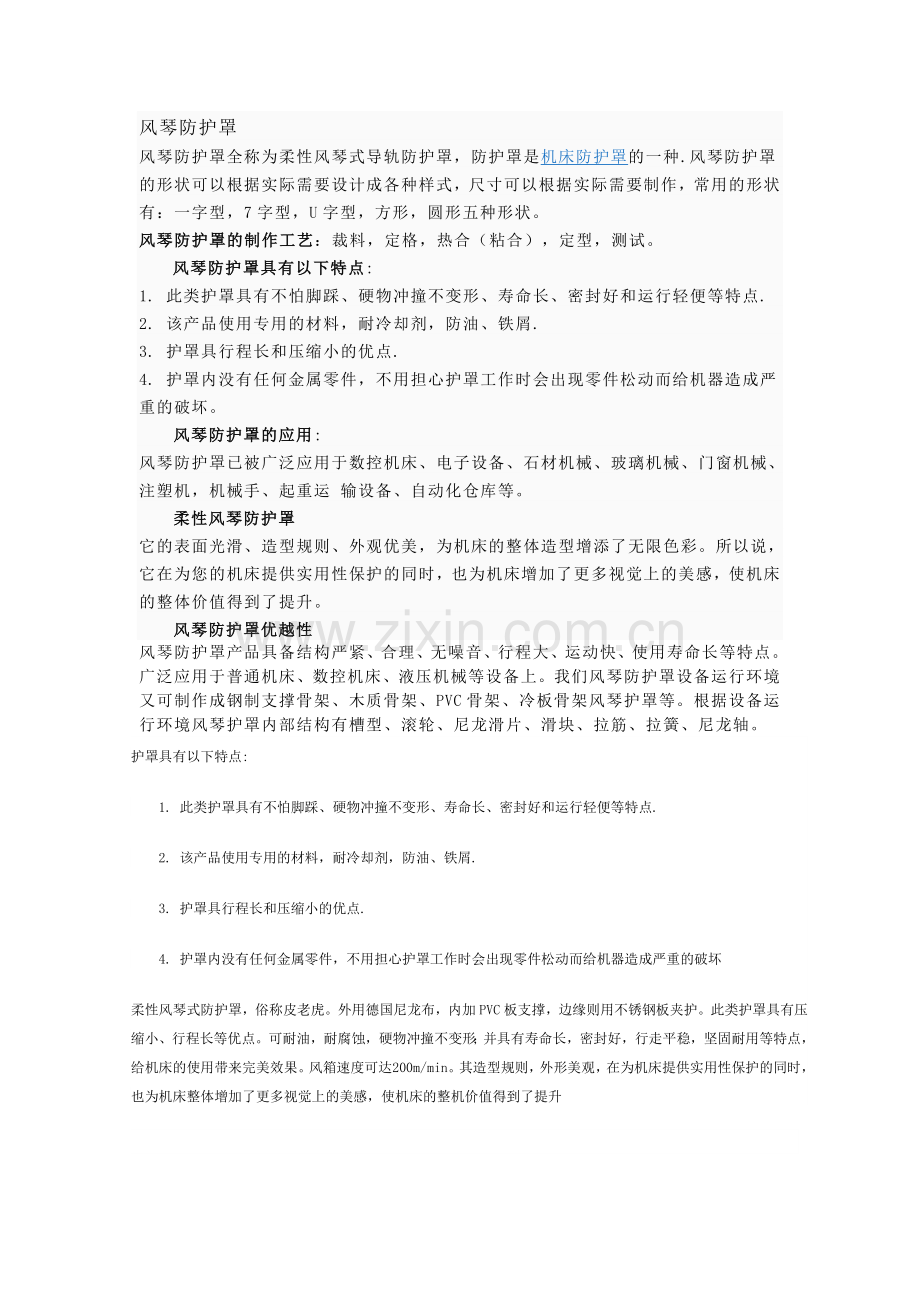

风琴防护罩
风琴防护罩全称为柔性风琴式导轨防护罩，防护罩是机床防护罩的一种.风琴防护罩的形状可以根据实际需要设计成各种样式，尺寸可以根据实际需要制作，常用的形状有：一字型，7字型，U字型，方形，圆形五种形状。
风琴防护罩的制作工艺：裁料，定格，热合（粘合），定型，测试。
风琴防护罩具有以下特点:
1. 此类护罩具有不怕脚踩、硬物冲撞不变形、寿命长、密封好和运行轻便等特点.
2. 该产品使用专用的材料，耐冷却剂，防油、铁屑.
3. 护罩具行程长和压缩小的优点.
4. 护罩内没有任何金属零件，不用担心护罩工作时会出现零件松动而给机器造成严重的破坏。
　　风琴防护罩的应用:
风琴防护罩已被广泛应用于数控机床、电子设备、石材机械、玻璃机械、门窗机械、注塑机，机械手、起重运 输设备、自动化仓库等。
　　柔性风琴防护罩
它的表面光滑、造型规则、外观优美，为机床的整体造型增添了无限色彩。所以说，它在为您的机床提供实用性保护的同时，也为机床增加了更多视觉上的美感，使机床的整体价值得到了提升。
　　风琴防护罩优越性
风琴防护罩产品具备结构严紧、合理、无噪音、行程大、运动快、使用寿命长等特点。广泛应用于普通机床、数控机床、液压机械等设备上。我们风琴防护罩设备运行环境又可制作成钢制支撑骨架、木质骨架、PVC骨架、冷板骨架风琴护罩等。根据设备运行环境风琴护罩内部结构有槽型、滚轮、尼龙滑片、滑块、拉筋、拉簧、尼龙轴。
护罩具有以下特点:
　　1. 此类护罩具有不怕脚踩、硬物冲撞不变形、寿命长、密封好和运行轻便等特点.
　　2. 该产品使用专用的材料，耐冷却剂，防油、铁屑.
　　3. 护罩具行程长和压缩小的优点.
　　4. 护罩内没有任何金属零件，不用担心护罩工作时会出现零件松动而给机器造成严重的破坏
柔性风琴式防护罩，俗称皮老虎。外用德国尼龙布，内加PVC板支撑，边缘则用不锈钢板夹护。此类护罩具有压缩小、行程长等优点。可耐油，耐腐蚀，硬物冲撞不变形；并具有寿命长，密封好，行走平稳，坚固耐用等特点，给机床的使用带来完美效果。风箱速度可达200m/min。其造型规则，外形美观，在为机床提供实用性保护的同时，也为机床整体增加了更多视觉上的美感，使机床的整机价值得到了提升

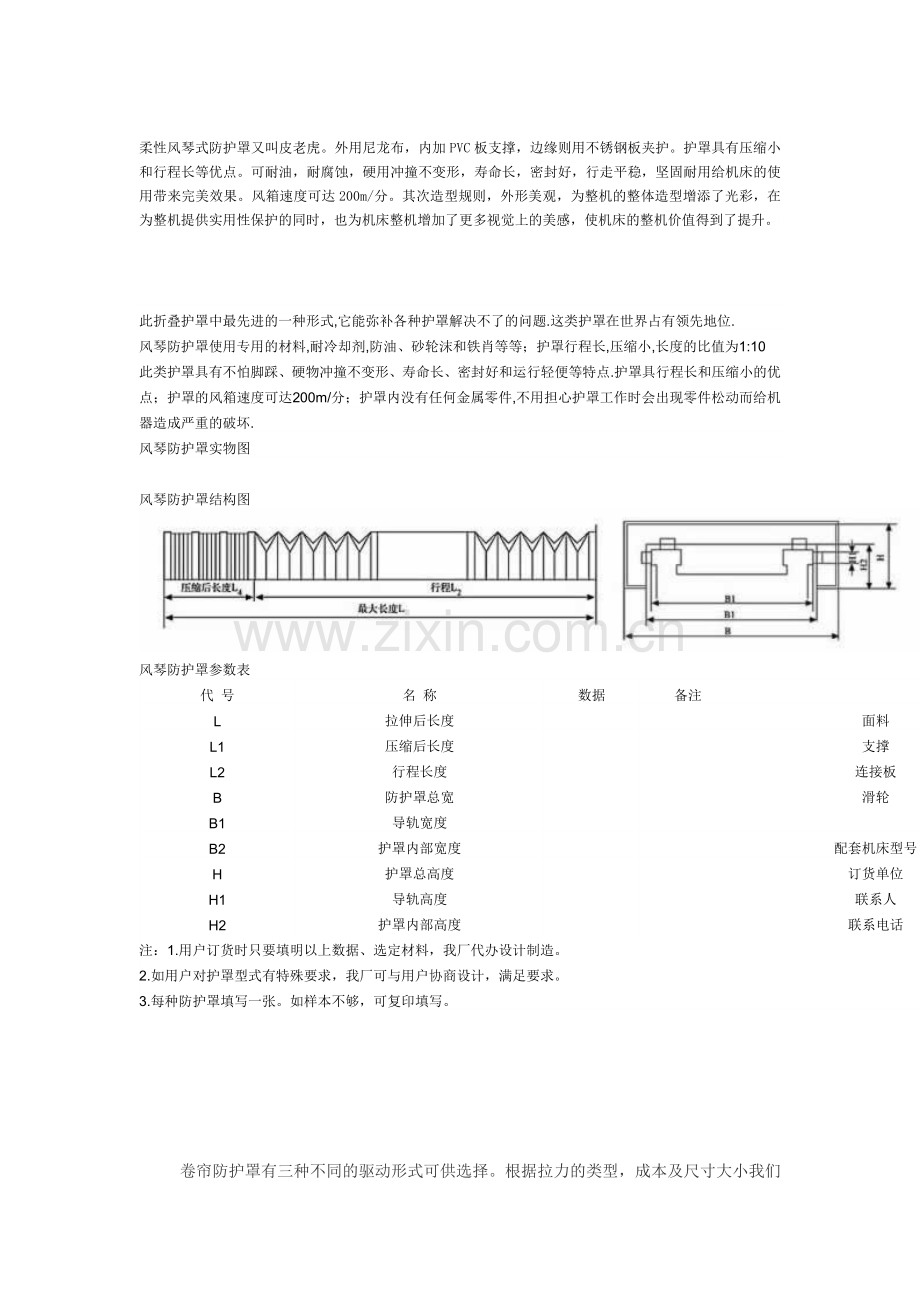

柔性风琴式防护罩又叫皮老虎。外用尼龙布，内加PVC板支撑，边缘则用不锈钢板夹护。护罩具有压缩小和行程长等优点。可耐油，耐腐蚀，硬用冲撞不变形，寿命长，密封好，行走平稳，坚固耐用给机床的使用带来完美效果。风箱速度可达200m/分。其次造型规则，外形美观，为整机的整体造型增添了光彩，在为整机提供实用性保护的同时，也为机床整机增加了更多视觉上的美感，使机床的整机价值得到了提升。

此折叠护罩中最先进的一种形式,它能弥补各种护罩解决不了的问题.这类护罩在世界占有领先地位.
风琴防护罩使用专用的材料,耐冷却剂,防油、砂轮沫和铁肖等等；护罩行程长,压缩小,长度的比值为1:10
此类护罩具有不怕脚踩、硬物冲撞不变形、寿命长、密封好和运行轻便等特点.护罩具行程长和压缩小的优点；护罩的风箱速度可达200m/分；护罩内没有任何金属零件,不用担心护罩工作时会出现零件松动而给机器造成严重的破坏.
风琴防护罩实物图

风琴防护罩结构图

风琴防护罩参数表
代 号
名 称
数据
备注
护罩结构材料
L
拉伸后长度

面料
尼龙革或三防布
L1
压缩后长度

支撑
PVC片材（每格一片）
L2
行程长度

连接板
树脂板、铁板
B
防护罩总宽

滑轮
铜或尼龙轴承
B1
导轨宽度

B2
护罩内部宽度

配套机床型号

H
护罩总高度

订货单位

H1
导轨高度

联系人

H2
护罩内部高度

联系电话

注：1.用户订货时只要填明以上数据、选定材料，我厂代办设计制造。
2.如用户对护罩型式有特殊要求，我厂可与用户协商设计，满足要求。
3.每种防护罩填写一张。如样本不够，可复印填写。

卷帘防护罩有三种不同的驱动形式可供选择。根据拉力的类型，成本及尺寸大小我们的设计人员会为您选择一种合适的驱动形式。我们的钢带卷簧一般是SA驱动和FM驱动。SA卷簧是一种自卷驱动形式。钢带一般是特殊弹簧钢带，因为这种钢带在外充当卷带，在内充当卷簧，可承受较高的牵引力。
TF扭动转簧特别适合于转速高但应力小的情况。建议扭簧驱动主要用于织物卷带
若外露卷带材料为钢制，从安全角度建议配有卷帘箱，只有在卷筒直径小，拉伸短的情况下不需要

各种防护罩面板

卷帘防护罩
4铠甲型
铠甲皮腔的想法来源于在传统皮腔上面安装了一种性能好，重量小但运行灵活的钢片防护层。而此钢片，外形与古代武士战衣上的铠甲极为相似，故命名为铠甲片。
类型：
铠甲片的固定方式分为三种基本的形式。由这三种基本固定方式又产生了不同的产品型号及名称。FASTAF/FASTAC型使用固定铠甲片。FASTAM/FASTLAP使用活动铠甲片，按照使用户制作中的不断改进使得此类皮腔的性能不断提高。
全面防护的铠甲皮腔（FASTAC）是最新研制出来的。是在固定式铠甲皮腔（FASTAF）基础上发展而来的，每个铠甲片覆盖于皮腔的顶部和两侧，形成一个封闭防护表面。
技术注释：
单度折宽(mm)
单折拉伸(mm)
单折压缩厚度(mm)
铠甲片的水平空间尺寸(mm)
铠甲片的垂直空间尺寸(mm)
17
20
5
18
40
20
25
5
18
45
25
30
5
20
50
30
35
5
20
70
35
45
5
20
75
40
55
5
20
90
45
65
5
20
95

5通用型

风琴式防护罩的特点
1、风琴式防护罩采用进口三防布经过热合缝制等工艺加工制作而成，内附支撑板，
外型美观，运行平稳，噪音极低，经久耐用。

2、风琴式防护罩可以根据实际需要，设计成各种形状如：U字形、7字形、一字型等
（具体最下面）。
3、速度与结构：移动速度：12米/分以下（低速加滑块），25米/分以下（中速加滑
轮），35米/分以下（高速加联动结构，需要较大的空间）。

4、风琴式防护罩可以应用在任何机械工具上，起到保护机械重要部件，延长机械使
用寿命的作用。
5、我厂可以提供、测量、设计、制作、安装一条龙服务。

我公司生产的柔性风琴防护罩防尘、防水、防油、防乳剂和化学药品，运行平稳。钢板（不锈钢板）防护罩防铁屑、耐拉伸、撞击不变形、使用寿命长。
在公司多年的发展过程中，公司全体员工凝聚心智，齐心协力，经过不懈探索和不断创新，使恒特公司从创业伊始单纯的机床防护罩产品发展到今天涵盖导轨防护、电缆、油管防护、丝杠防护等四个领域几十种机床配件系列产品。另有：防尘折布；丝杆丝杠防护套；盔甲式风琴导轨防护罩；螺旋钢带保护套、机床导轨防护罩、钢铝拖链、工程塑料拖链、DGT导管防护套；矩形金属软管、可调塑料冷却管、铝型防护卷帘、蛐纹弹簧吸尘管、导轨刮屑板、减震垫铁、调整垫铁、T型撞块槽板系列等。在每一个产品的背后又有上百种型号供您选择！其产品性能和市场占有率已经遥遥领先于国内外同类产品

供应整体伸缩片式风琴护罩

供应防护罩（皮老虎）
防护罩系列：柔性风琴式防护罩，盔甲式机床立护罩，圆筒式橡胶丝杠、光杠、工具磨护罩，整体伸缩片式风琴护罩 自动伸缩式防护带，螺旋钢带保护套，防护帘及防尘折布，钢板机床导轨防护罩，蛐蚊弹簧吸尘管。

整体伸缩片式风琴钢制防护罩
特点：该产品有钢板和不锈钢铜板制成的防护罩，质优寿命长，能防冷却液和乳液；防铁屑，可防工具的偶然事故。
速度：一般类型护罩速度为12米/分、如用户需要，可制成特殊内部结构，最高速度为80米/分。
外型：该产品外型美观，可为给机床生产厂带来可观的经济效率.
