燃气安全间距.doc

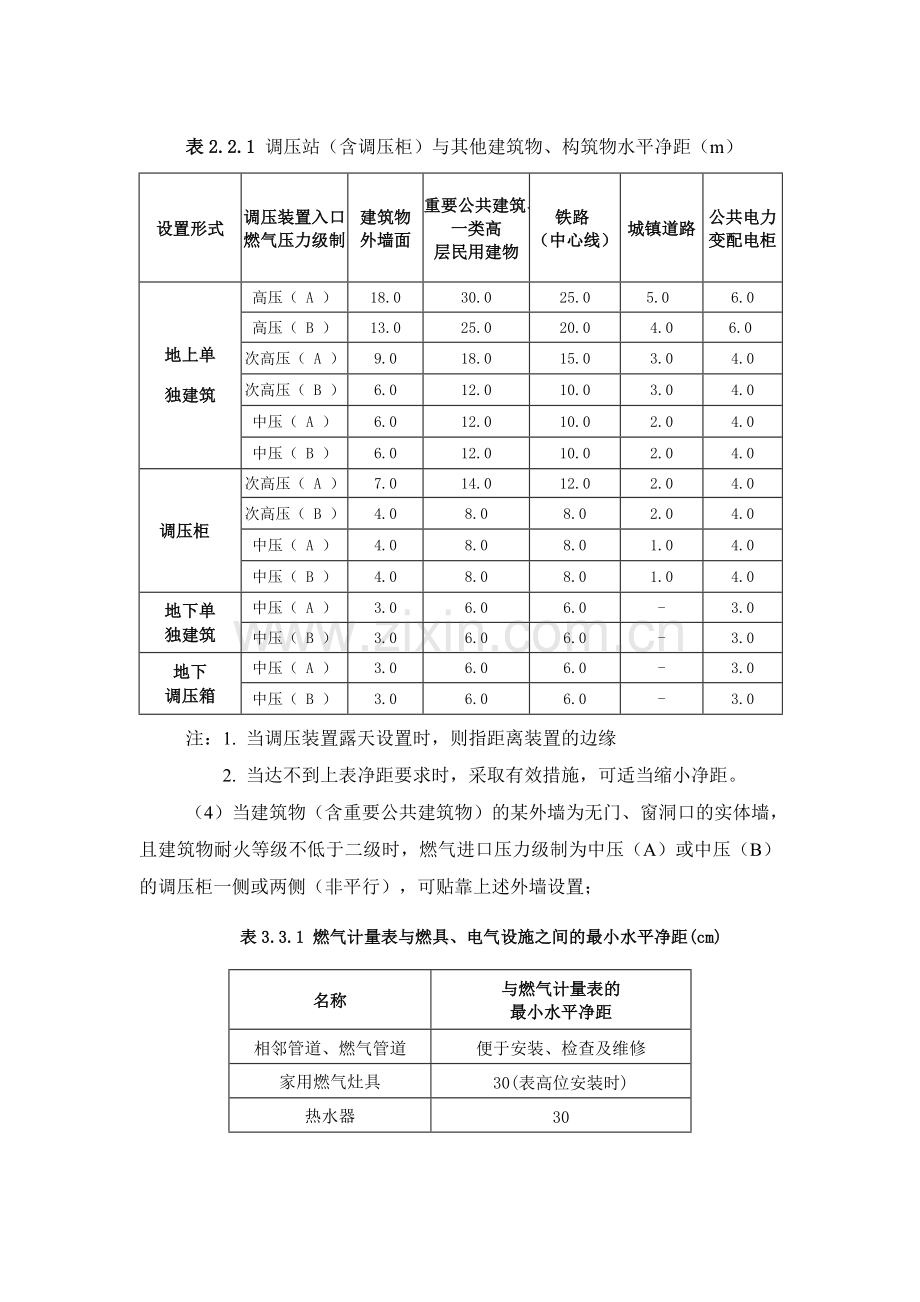

表2.2.1 调压站（含调压柜）与其他建筑物、构筑物水平净距（m）
设置形式
调压装置入口
燃气压力级制
建筑物
外墙面
重要公共建筑、一类高
层民用建物
铁路
（中心线）
城镇道路
公共电力
变配电柜
地上单
独建筑
高压（ A ）
18.0
30.0
25.0
5.0
6.0
高压（ B ）
13.0
25.0
20.0
4.0
6.0
次高压（ A ）
9.0
18.0
15.0
3.0
4.0
次高压（ B ）
6.0
12.0
10.0
3.0
4.0
中压（ A ）
6.0
12.0
10.0
2.0
4.0
中压（ B ）
6.0
12.0
10.0
2.0
4.0
调压柜
次高压（ A ）
7.0
14.0
12.0
2.0
4.0
次高压（ B ）
4.0
8.0
8.0
2.0
4.0
中压（ A ）
4.0
8.0
8.0
1.0
4.0
中压（ B ）
4.0
8.0
8.0
1.0
4.0
地下单
独建筑
中压（ A ）
3.0
6.0
6.0
-
3.0
中压（ B ）
3.0
6.0
6.0
-
3.0
地下
调压箱
中压（ A ）
3.0
6.0
6.0
-
3.0
中压（ B ）
3.0
6.0
6.0
-
3.0
注：1. 当调压装置露天设置时，则指距离装置的边缘
2. 当达不到上表净距要求时，采取有效措施，可适当缩小净距。
（4）当建筑物（含重要公共建筑物）的某外墙为无门、窗洞口的实体墙，且建筑物耐火等级不低于二级时，燃气进口压力级制为中压（A）或中压（B）的调压柜一侧或两侧（非平行），可贴靠上述外墙设置；
表3.3.1 燃气计量表与燃具、电气设施之间的最小水平净距(cm)
名称
与燃气计量表的
最小水平净距
相邻管道、燃气管道
便于安装、检查及维修
家用燃气灶具
30(表高位安装时)
热水器
30
电压小于1000V的
裸露电线
100
配电盘、配电箱或电表
50
电源插座、电源开关
20
燃气计量表
便于安装、检查及维修

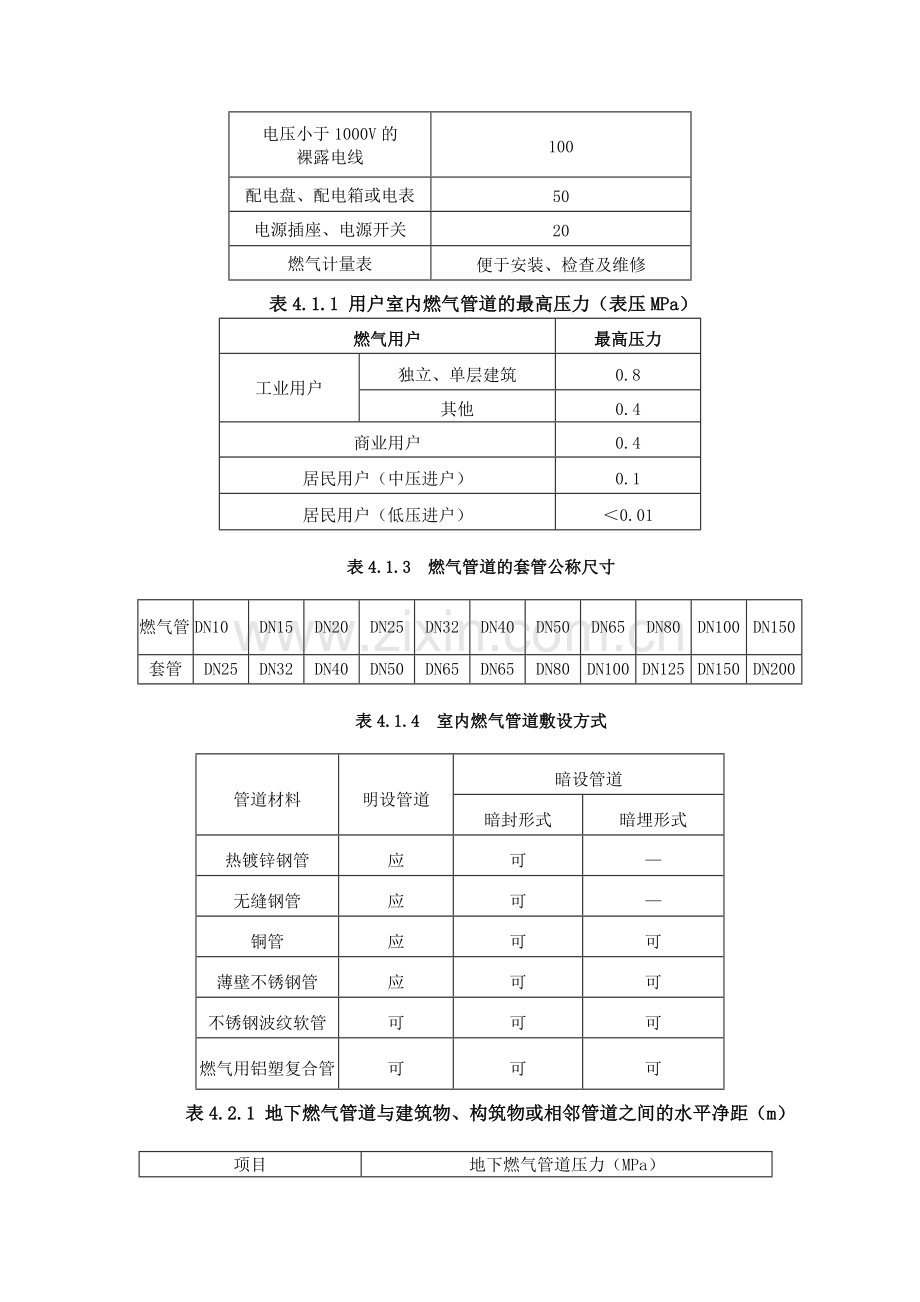

表4.1.1 用户室内燃气管道的最高压力（表压MPa）
燃气用户
最高压力
工业用户
独立、单层建筑
0.8
其他
0.4
商业用户
0.4
居民用户（中压进户）
0.1
居民用户（低压进户）
＜0.01
表4.1.3 燃气管道的套管公称尺寸
燃气管
DN10
DN15
DN20
DN25
DN32
DN40
DN50
DN65
DN80
DN100
DN150
套管
DN25
DN32
DN40
DN50
DN65
DN65
DN80
DN100
DN125
DN150
DN200
表4.1.4 室内燃气管道敷设方式
管道材料
明设管道
暗设管道
暗封形式
暗埋形式
热镀锌钢管
应
可
—
无缝钢管
应
可
—
铜管
应
可
可
薄壁不锈钢管
应
可
可
不锈钢波纹软管
可
可
可
燃气用铝塑复合管
可
可
可
表4.2.1 地下燃气管道与建筑物、构筑物或相邻管道之间的水平净距（m）
项目
地下燃气管道压力（MPa）
低压
＜0.01
中压
次高压
B≤0.2
A≤0.4
B
0.8
A
1.6
建筑物
基础
0.7
1.0
1.5
-
-
外墙面
（出地面处）
-
-
-
5.0
13.5
给水管
0.5
0.5
0.5
1.0
1.5
污水、雨水排水管
1.0
1.2
1.2
1.5
2.0
电力电缆（含电车电缆）
直埋
0.5
0.5
0.5
1.0
1.5
在导管内
1.0
1.0
1.0
1.0
1.5
通信电缆
直埋
0.5
0.5
0.5
1.0
1.5
在导管内
1.0
1.0
1.0
1.0
1.5
其他燃气管道
DN≤300mm
0.4
0.4
0.4
0.4
0.4
DN＞300mm
0.5
0.5
0.5
0.5
0.5
热力管
直埋
1.0
1.0
1.0
1.5
2.0
在管沟内
（至外壁）
1.0
1.5
1.5
2.0
4.0
电杆（塔）
的基础
≤35kV
1.0
1.0
1.0
1.0
1.0
＞35kV
2.0
2.0
2.0
5.0
5.0
通讯照明电杆（至电杆中心）
1.0
1.0
1.0
1.0
1.0
铁路路堤坡脚
5.0
5.0
5.0
5.0
5.0
有轨电车钢轨
2.0
2.0
2.0
2.0
2.0
街树（至树中心）
0.75
0.75
0.75
1.2
1.2
表4.2.2 地下燃气管道与构筑物或相邻管道之间垂直净距（m）
项目
地下燃气管道（当有套管时，以套管计）
给水管、排水管或其它燃气管道
0.15
热力管的管沟底（或顶）
0.15
电缆
直埋
0.50
在导管内
0.15
铁路轨底
1.20
有轨电车(轨底)
1.00
注：1、如受地形限制无法满足表4.2.1及表4.2.2时，经与有关部门协商，采取有效的安全防护措施后，4.2.1及表4.2.2规定的净距，均可适当缩小，但低压管道应不影响建（构）筑物和相邻管道基础的稳固性，中压管道距建筑物基础不应小于0.5m且距建筑物外墙面不应小于1m。
2、当管壁厚度不小于11.9mm时，管道距建筑物外墙面不应小于3.0m。
3、表4.2.1和表4.2.2规定除地下室燃气管道与热力管的净距不适于聚乙烯燃气管道和钢骨架聚乙烯塑料复合管外，其它规定也均适用于聚乙烯燃气管道和钢骨架聚乙烯塑料复合管道。聚乙烯燃气管道与热力管道的净距应按国家现行标准《聚乙烯燃气管道工程技术规程》CJJ 63 执行。
4、地下燃气管道与电杆（塔）基础之间的水平净距，还应满足《城镇燃气设计规范》GB50028-2006 的6.7.5地下燃气管道与交流电力线接地体的净距规定。
表4.2.3 地下燃气管道与交流电力线接地体的净距（m）
电压等级（ KV ）
10
35
110
220
铁塔或电杆接地体
1
3
5
10
电站或变电所接地体
5
10
15
30
5、 地下燃气管道埋设的最小覆土厚度（路面至管顶）应符合下列要求：
（1）埋设在车行道下时，不得小于0.9m；
（2）埋设在非机动车车道（含人行道）下时，不得小于0.6m；
（3）埋设在机动车不可能到达的地方时，不得小于0.3m；
（4）埋设在水田下时，不得小于0.8m。
注：当不能满足上述规定时，应采取行之有效的安全防护措施。
聚乙烯管道和钢骨架聚乙烯复合管道埋设的最小覆土厚度（地面至管顶）应符合下列规定：
1埋设在车行道下，不得小于0.9m；
2埋设在非车行道（含人行道）下，不得小于0.6m；
3埋设在机动车不可能到达的地方时，不得小于0.5m；
4埋设在水田下时，不得小于0.8m。
