PCM音频通路传输特性
· 日期：2007-2-5  来源：中华铁道网
净衰减 输入、输出口的绝对电平差定义为净衰减。以1 020 Hz，，－10 dBm0（也可以用0 dBm0）正弦信号，加到任何一条通路，任何10 min及任何一年的净衰减不得超过表2 的要求。
表2 净衰减随时间长期和短期变化指标
测试口
最大允许范围（dB）
10 min
1 a
四线到四线
±0.2
±0.5
二级到二级
±0.2
±0.6

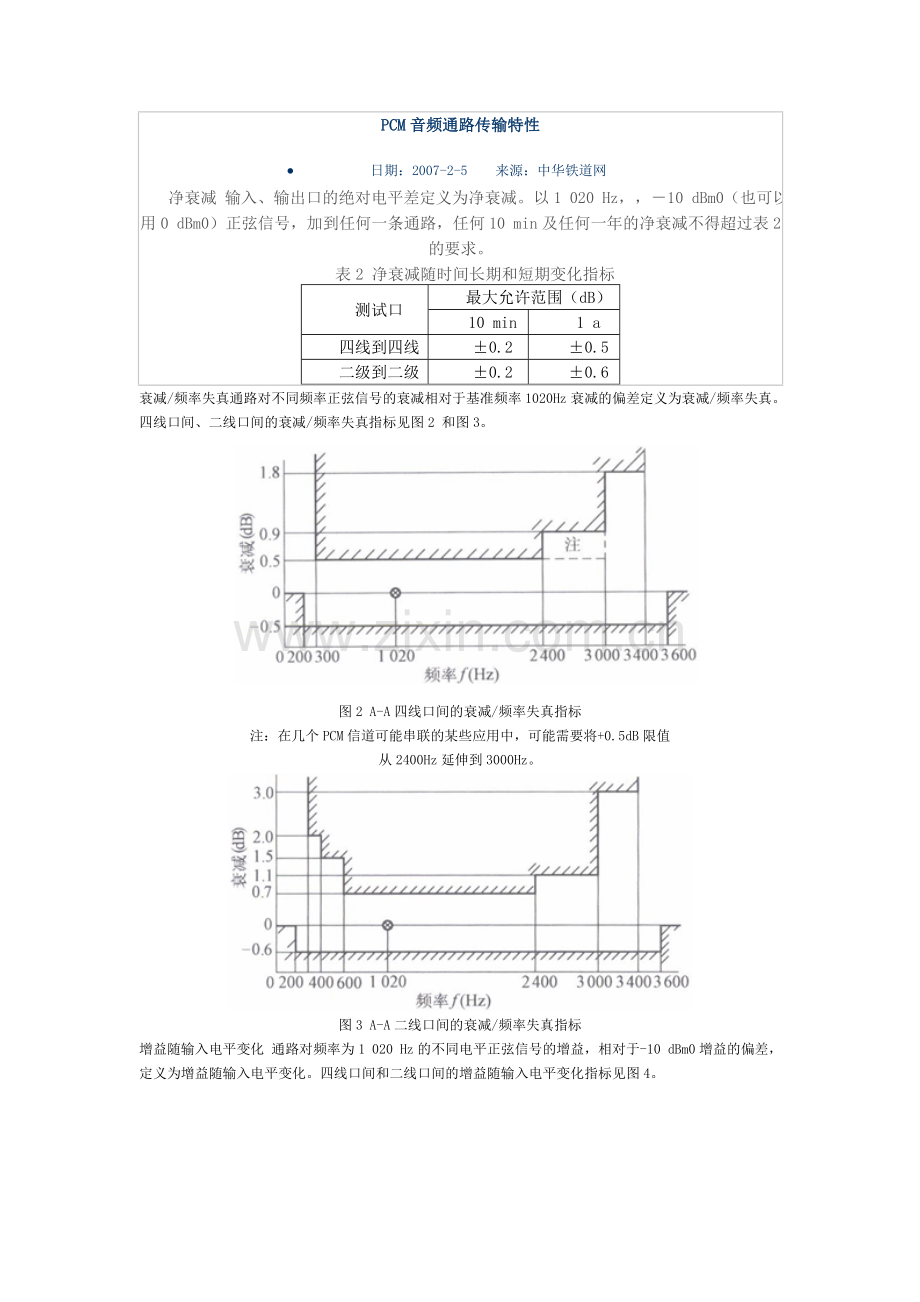

衰减/频率失真 通路对不同频率正弦信号的衰减相对于基准频率1 020 Hz衰减的偏差定义为衰减/频率失真。四线口间、二线口间的衰减/频率失真指标见图2 和图3。

图2 A-A四线口间的衰减/频率失真指标
注：在几个PCM信道可能串联的某些应用中，可能需要将+0.5dB限值
从2400Hz延伸到3000Hz。

图3 A-A二线口间的衰减/频率失真指标

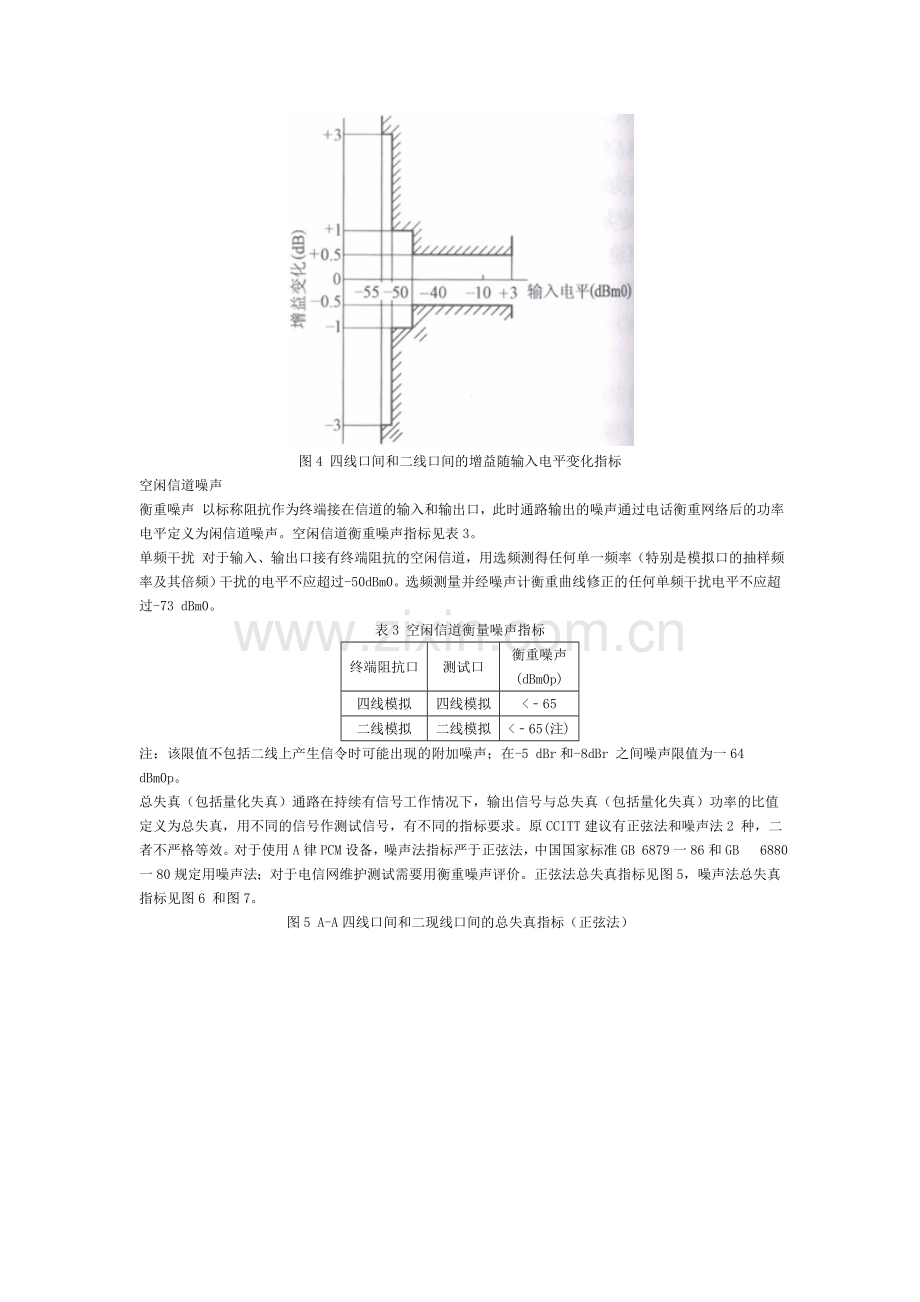

增益随输入电平变化 通路对频率为1 020 Hz的不同电平正弦信号的增益，相对于-10 dBm0增益的偏差，定义为增益随输入电平变化。四线口间和二线口间的增益随输入电平变化指标见图4。

图4 四线口间和二线口间的增益随输入电平变化指标
空闲信道噪声
衡重噪声 以标称阻抗作为终端接在信道的输入和输出口，此时通路输出的噪声通过电话衡重网络后的功率电平定义为闲信道噪声。空闲信道衡重噪声指标见表3。
单频干扰 对于输入、输出口接有终端阻抗的空闲信道，用选频测得任何单一频率（特别是模拟口的抽样频率及其倍频）干扰的电平不应超过-50dBm0。选频测量并经噪声计衡重曲线修正的任何单频干扰电平不应超过-73 dBm0。
表3 空闲信道衡量噪声指标
终端阻抗口
测试口
衡重噪声
(dBm0p)
四线模拟
四线模拟
<﹣65
二线模拟
二线模拟
<﹣65(注)
注：该限值不包括二线上产生信令时可能出现的附加噪声；在-5 dBr和-8dBr 之间噪声限值为一64 dBm0p。
总失真（包括量化失真）通路在持续有信号工作情况下，输出信号与总失真（包括量化失真）功率的比值定义为总失真，用不同的信号作测试信号，有不同的指标要求。原CCITT建议有正弦法和噪声法2 种，二者不严格等效。对于使用A律PCM设备，噪声法指标严于正弦法，中国国家标准GB 6879一86和GB  6880一80规定用噪声法；对于电信网维护测试需要用衡重噪声评价。正弦法总失真指标见图5，噪声法总失真指标见图6 和图7。
图5 A-A四线口间和二现线口间的总失真指标（正弦法）

图6 A-A四线口间的总失真指标（噪声法）

图7  A-A二线口间的总失真指标（噪声法）
串话 定义为一个通路向另一个通路的有害传递。发出信号的通路称主串通路，受干扰的通路称被串通路。
路际串话 两个不相关的信道之间的串话称路际串话。在主串通路送参考频率为1020 Hz，电平为0 dBm0的测试信号，在任何一个被串通路测得的干扰电平应满足表4 的要求。
表4 路际串话指标
测试口
远端串话
(FEXT)
(dBm0)
近端串话
(NEXT)
(dBm0)
测试信号
一对设备
A－A
四线到四线
≤﹣65
≤﹣65
(注)
模拟
二线到二线
单端设备
四线到四线
—
≤﹣73
模拟
二线到二线
－
≤﹣73
注：G.712没有提出一对设备A—A的NEXT指标要求。
往返串话  一个信道与其相关的返回信道间的串话叫往返串话。往返串话只有四线口的指标。在主串通路送频率在300~3400 Hz范围内、电平为0 dBm0的测试信号。在相关的返回信道输出测得的干扰电平应满足表5的要求。
表5 往返传话指标

测 试 口
往返串话
(dBm0)
测试信号
一对设备
四线到四线
≤﹣60
模拟
单端设备
四线到四线
≤﹣66
模拟
