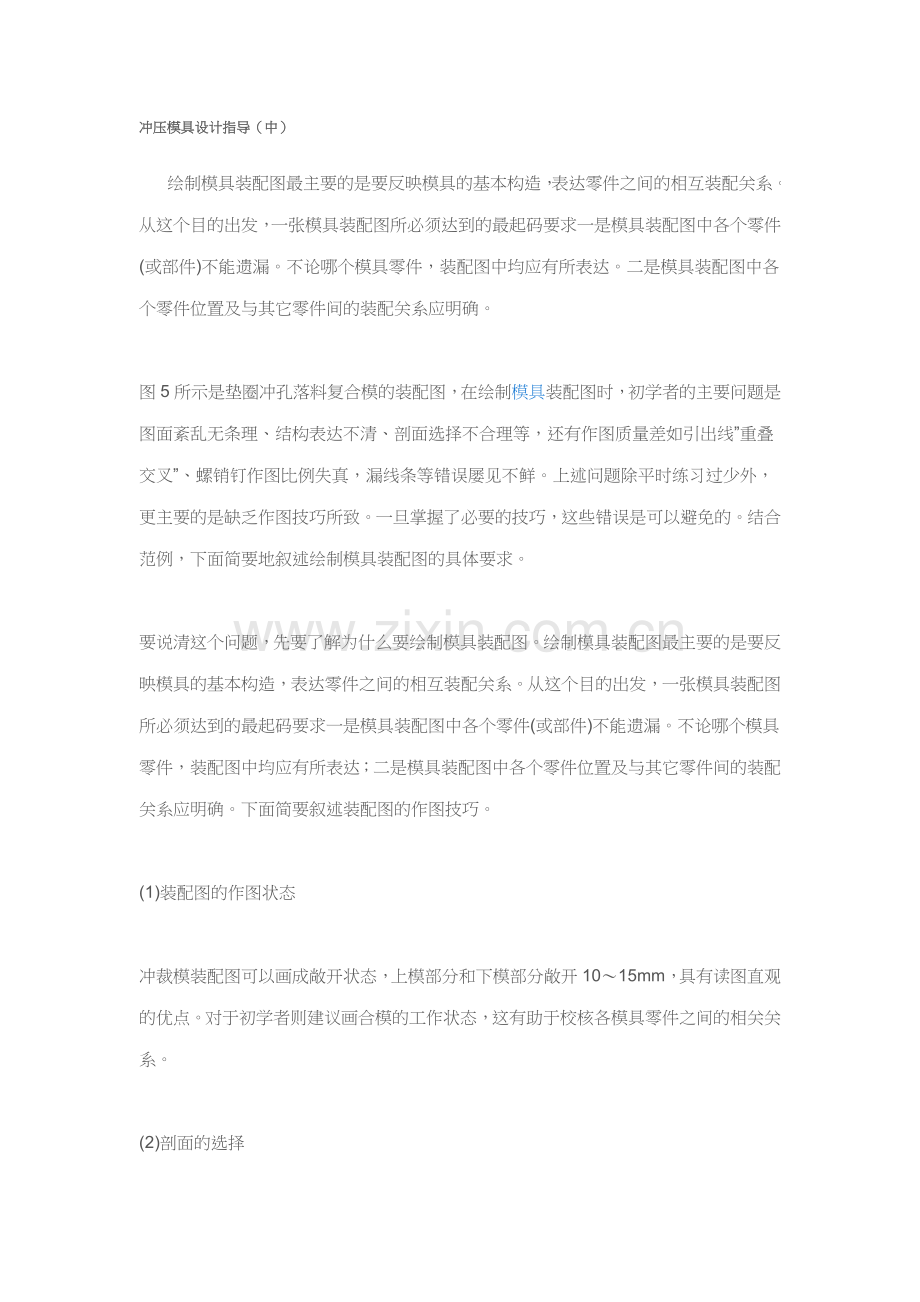

冲压模具设计指导（中）
绘制模具装配图最主要的是要反映模具的基本构造，表达零件之间的相互装配关系。从这个目的出发，一张模具装配图所必须达到的最起码要求一是模具装配图中各个零件(或部件)不能遗漏。不论哪个模具零件，装配图中均应有所表达。二是模具装配图中各个零件位置及与其它零件间的装配关系应明确。

图5所示是垫圈冲孔落料复合模的装配图，在绘制模具装配图时，初学者的主要问题是图面紊乱无条理、结构表达不清、剖面选择不合理等，还有作图质量差如引出线”重叠交叉”、螺销钉作图比例失真，漏线条等错误屡见不鲜。上述问题除平时练习过少外，更主要的是缺乏作图技巧所致。一旦掌握了必要的技巧，这些错误是可以避免的。结合范例，下面简要地叙述绘制模具装配图的具体要求。

要说清这个问题，先要了解为什么要绘制模具装配图。绘制模具装配图最主要的是要反映模具的基本构造，表达零件之间的相互装配关系。从这个目的出发，一张模具装配图所必须达到的最起码要求一是模具装配图中各个零件(或部件)不能遗漏。不论哪个模具零件，装配图中均应有所表达；二是模具装配图中各个零件位置及与其它零件间的装配关系应明确。下面简要叙述装配图的作图技巧。

(1)装配图的作图状态

冲裁模装配图可以画成敞开状态，上模部分和下模部分敞开10～15mm，具有读图直观的优点。对于初学者则建议画合模的工作状态，这有助于校核各模具零件之间的相关关系。

(2)剖面的选择

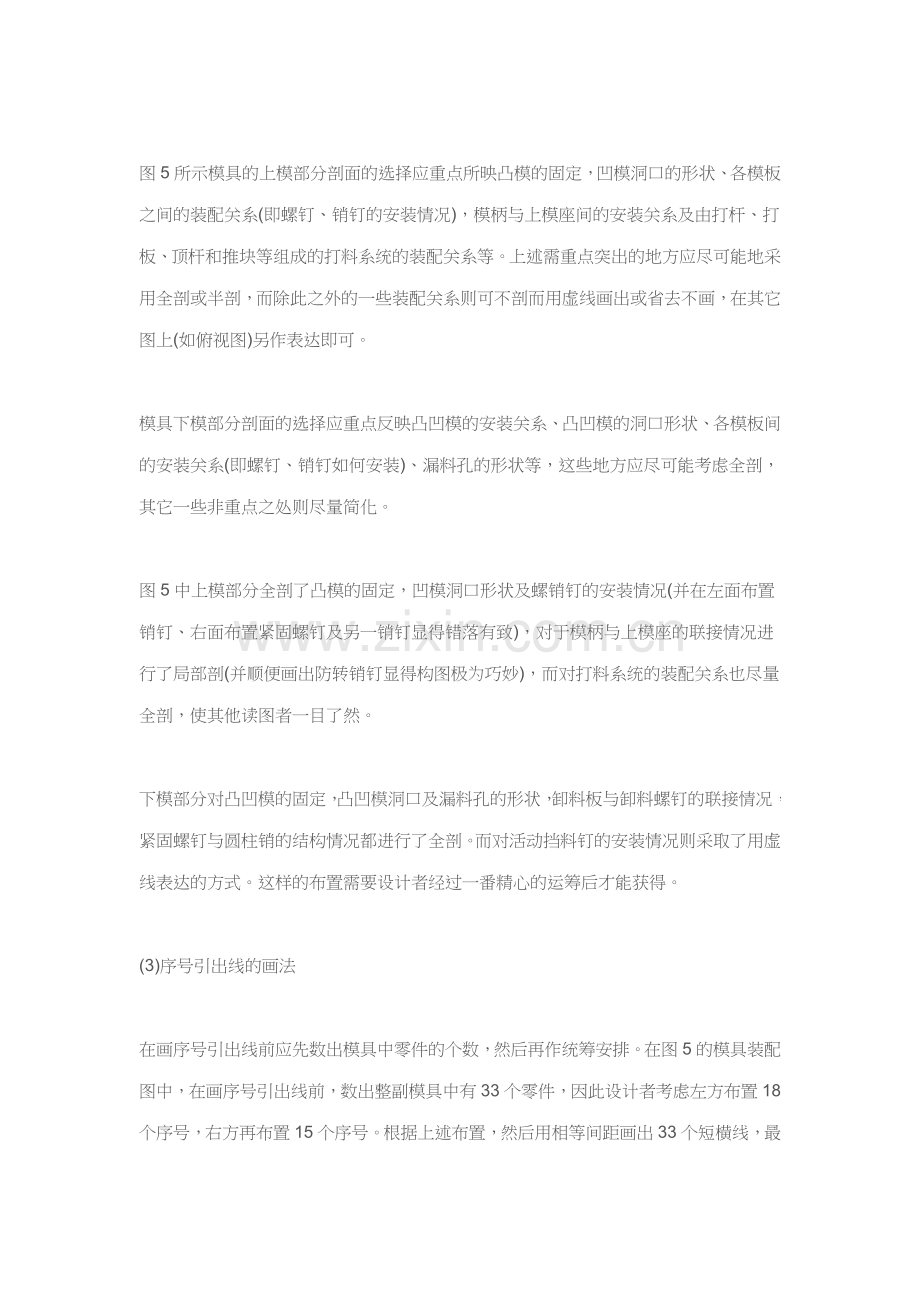

图5所示模具的上模部分剖面的选择应重点所映凸模的固定，凹模洞口的形状、各模板之间的装配关系(即螺钉、销钉的安装情况)，模柄与上模座间的安装关系及由打杆、打板、顶杆和推块等组成的打料系统的装配关系等。上述需重点突出的地方应尽可能地采用全剖或半剖，而除此之外的一些装配关系则可不剖而用虚线画出或省去不画，在其它图上(如俯视图)另作表达即可。

模具下模部分剖面的选择应重点反映凸凹模的安装关系、凸凹模的洞口形状、各模板间的安装关系(即螺钉、销钉如何安装)、漏料孔的形状等，这些地方应尽可能考虑全剖，其它一些非重点之处则尽量简化。

图5中上模部分全剖了凸模的固定，凹模洞口形状及螺销钉的安装情况(并在左面布置销钉、右面布置紧固螺钉及另一销钉显得错落有致)，对于模柄与上模座的联接情况进行了局部剖(并顺便画出防转销钉显得构图极为巧妙)，而对打料系统的装配关系也尽量全剖，使其他读图者一目了然。

下模部分对凸凹模的固定，凸凹模洞口及漏料孔的形状，卸料板与卸料螺钉的联接情况，紧固螺钉与圆柱销的结构情况都进行了全剖。而对活动挡料钉的安装情况则采取了用虚线表达的方式。这样的布置需要设计者经过一番精心的运筹后才能获得。

(3)序号引出线的画法

在画序号引出线前应先数出模具中零件的个数，然后再作统筹安排。在图5的模具装配图中，在画序号引出线前，数出整副模具中有33个零件，因此设计者考虑左方布置18个序号，右方再布置15个序号。根据上述布置，然后用相等间距画出33个短横线，最后从模具内引画零件到短横线之间的序号引出线。按照“数出零件数目→布置序号位置→画短横线→引画序号引出线”的作图步骤，可使所有序号引出线布置整齐、间距相等，避免了初学者画序号引出线常出现的”重叠交叉”现象。

3. 关于螺钉、销钉的画法

画螺钉应注意以下几点：

(1)螺钉各部分尺寸必须画正确。螺钉的近似画法是：如螺纹部分直径为D，则螺钉头部直径画成1.5D，内六角螺钉的头部沉头深度应为D+1～3mm；销钉与螺钉联用时，销钉直径应选用与螺钉直径相同或小一号(即如选用M8的螺钉，销钉则应选Ф8或Ф6)。

(2)画螺钉连接时应注意不要漏线条。以图5中螺钉24为例，螺钉只与尾部的凹模26螺纹连接，而螺钉经过冲孔凸固定板13、上垫板14及上模坐16均应为过孔。

(3)画销钉联接时也要注意不要漏线条。以图5中的销钉15为例，在销钉经过的通孔凸模固定板13与上模座16零件需用销钉进行定位，而上垫板14则无需用销钉15来定位，所以应为过孔。

模具装配图绘制完成后，要审核模具的闭合高度、漏料孔直径、模柄直径及高度、打杆高度、下模座外形尺寸等与压力机有关技术参数间的关系是否正确。本例经审核后确认满足J23-16F压力机参数要求。

3 冲裁模零件设计示范

3.1 图形的绘制方法

图形的绘制方法虽依各习惯而不尽相同，以下的观点及建议，可供参考。

图6 凸模(材料：T10A)
1. 图形的不绘条件

画零件图的目的是为了反映零件的构造，为加工该零件提供图示说明。那么哪些零件需要画零件图呢？这可用一句话概括：一切非标准件、或虽是标准件但仍需进一步加工的零件均需绘制零件图。以图5倒装复合模为例，下模座1虽是标准件，但仍需要上面加工漏料孔、螺钉过孔及销钉孔，因此要画零件图；导柱、导套及螺销钉等零件是标准件也不需进一步加工，因此可以不画零件图。

2. 零件图的视图布置

为保证绘制零件图正确，建议按装配位置画零件图，但轴类零件按加工位置(一般轴心线为水平布置)。以图5所示的凸模26为例，装配图上该零件的主视图反映了厚度方向的结构，俯视图则为原平面内的结构情况，在绘该凸模26的零件图时，建议就按装配图上的状态来布置零件图的视图，实践证明：这样能有效地避免投影关系绘制的错误。

3. 零件图的绘制步骤

绘制模具装配图后，应对照装配图来拆画零件图。推荐如下步骤。

绘制所有零件图的图形，尺寸线可先引出，相关尺寸后标注，以图5为例。模具可分为上下两大部分。在画上半部分的零件图时，绘制的顺序一般采用“自下往上，相关零件优先”的步骤进行。凹模26是工作零件可以首先画出；绘完凹模26的图形后，对照装配图，推块11与凹模26相关，其外形与凹模洞口完全一致，厚度应比凹模大出0.5mm，根据这一关系马上画出推块11的图形；接下来再画冲孔凸模固定板13的图形画好凸模固定板13以后，再对照模具装配图画出装在冲孔凸模板13内的冲孔凸模12、冲孔凸模27等与之相关零件的图形……。在画上模部分的零件图时，应注意经过上模座16、上垫板14、冲孔凸模固定板13及凹模26等模板上的螺销钉孔的位置一致。

在画下模部分的零件图时，一般采用“自上往下，相关零件优先”的步骤进行。先画卸料板9的图形，然后对照装配图上的装配关系，画活动挡料钉28、挡料钉10的图形。再画凸凹7的图形……。在画下模的零件图时，也应注意经过卸料板9、凸凹模固定板6、下垫板5、下模座1上的螺丝钉孔的位置及凸凹模7、下垫板5、下模座1上漏料孔位置的一致。

按照上述步骤，根据装配关系对零件形状的要求，绘制各零件图的图形，能很容易地正确绘制出模具零件的图形，并使之与装配关系完全吻合。

3.2 尺寸标注方法

从事模具设计的人都有这样的体会：画图容易标注尺寸难。将一张零件图的图形绘制正确和将一张零件图上的所有尺寸标注正确相比要容易得多。然而初学者中普遍存在一种“重图形、轻尺寸标注”的倾向，一旦进行课程设计，所标注的尺寸或错误百出或紊乱不堪，令人难以读图；甚至出现螺销钉孔错位致使模具无法装配的严重错误，漏尺寸漏公差值等现象更是比比皆是。究其原因除了平时练习少外，更为重要的是缺乏必要的方法。进行尺寸标注时，建议根据装配图上的装配关系，用“联系对照”的方法标注尺寸，可有效地提高尺寸标注的正确率，具有较好的合理性。

1. 尺寸的布置方法

对于初学者出现尺寸标注紊乱、无条件等现象，主要是尺寸“布置”方法不当。要使用所有标注的尺寸在图面上布置合理、条理清晰，必须很好地运筹。图7所示的冲孔凸模固定板13的零件图中共有近20个尺寸，其中俯视图左侧布置螺销钉及顶杆过孔尺寸；下方布置顶杆过孔孔距尺寸、冲孔凸模12固定孔孔距尺寸、螺销钉孔的孔距尺寸及模板的外形直径尺寸；上方则布置孔距的角度尺寸。主视图上布置了冲孔凸模 27和12的固定孔形状尺寸、及模板的厚度等尺寸。这种布置方法合理地利用了零件图形周围的空白，既条理分明、又方便了别人读图。

尺寸布置还要求其它相关零件图相关尺寸的“布置地”尽量一致。如图8所示的上垫板14中的尺寸就参照了图7中布置方法，尽量地作到“同一尺寸在图纸的同一地点出现”。如Ф9、Ф7、Ф30、Ф56、Ф80、30°、厚度14等尺寸的“布置地”基本上同图7冲孔凸模固定板零件图中的“布置地”相同。这样的尺寸标注方式极大地便利了读图者。学生要确立“图纸主要是”画给别人看的！”的观念，学习与借鉴本例中的尺寸布置方法。

图7 冲孔凸模固定板(材料：Q235) 图8 开制三叉型孔的上垫板(材料：45)
