梁板柱整浇.doc

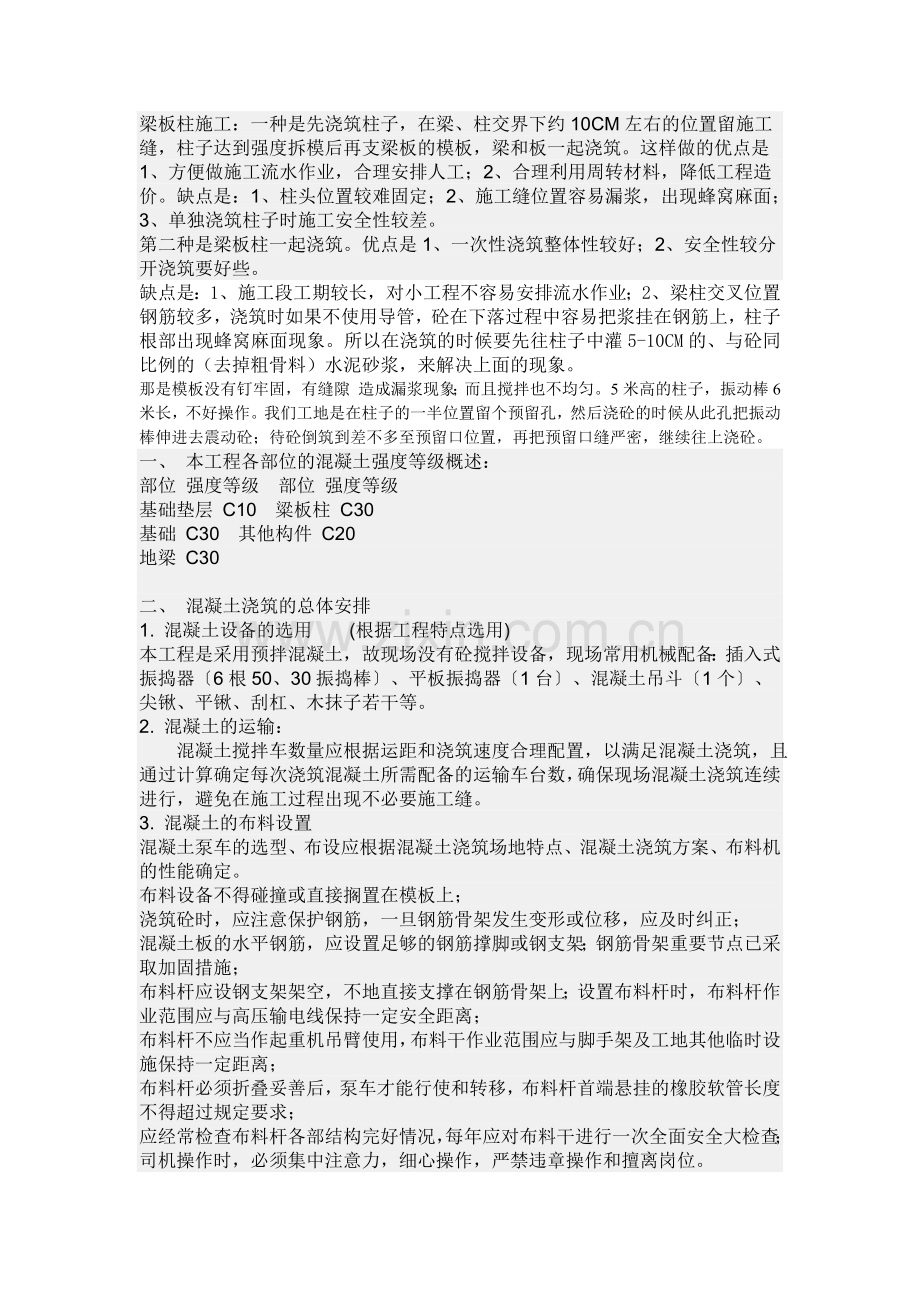

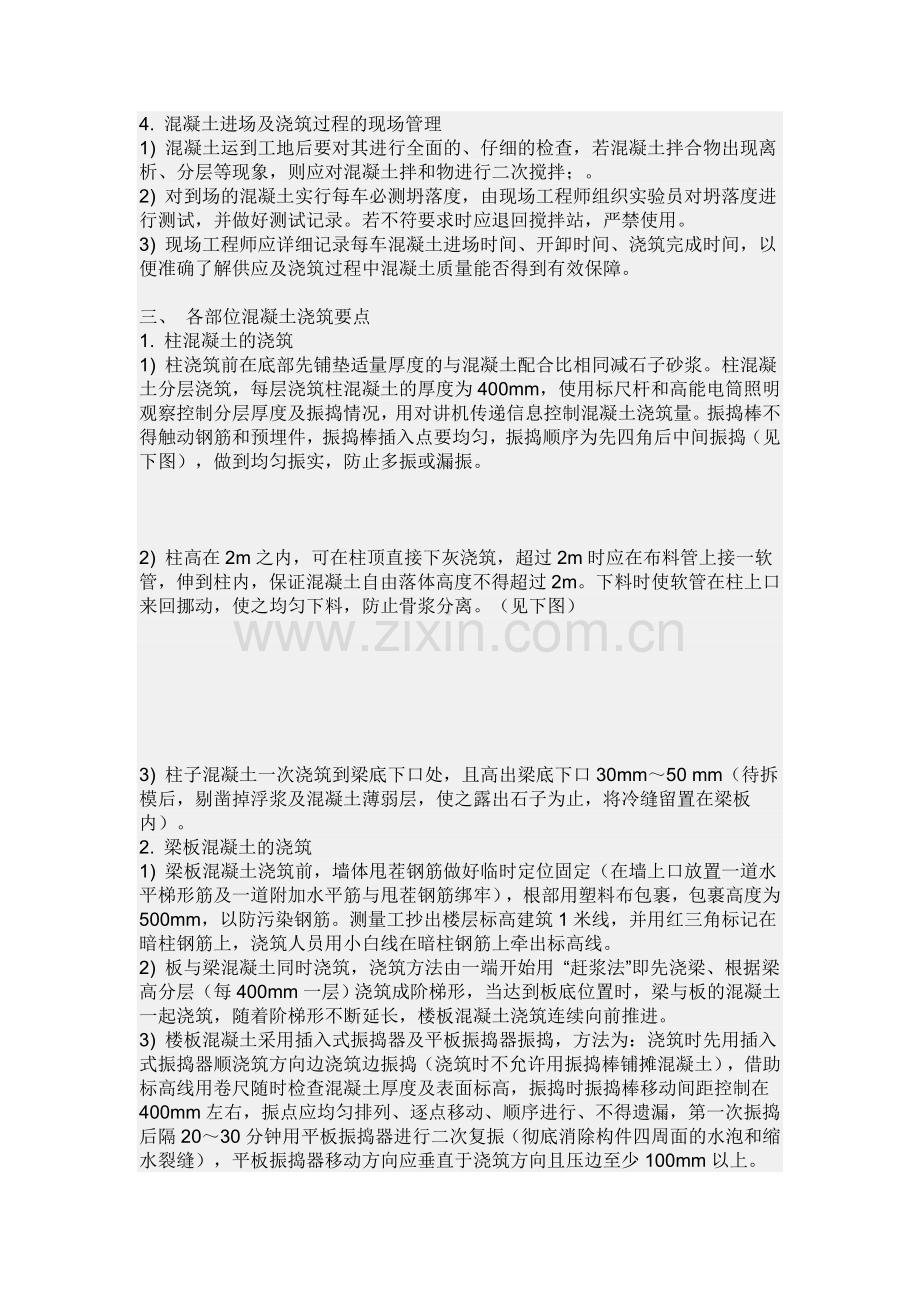

梁板柱施工：一种是先浇筑柱子，在梁、柱交界下约10CM左右的位置留施工缝，柱子达到强度拆模后再支梁板的模板，梁和板一起浇筑。这样做的优点是1、方便做施工流水作业，合理安排人工；2、合理利用周转材料，降低工程造价。缺点是：1、柱头位置较难固定；2、施工缝位置容易漏浆，出现蜂窝麻面；3、单独浇筑柱子时施工安全性较差。第二种是梁板柱一起浇筑。优点是1、一次性浇筑整体性较好；2、安全性较分开浇筑要好些。缺点是：1、施工段工期较长，对小工程不容易安排流水作业；2、梁柱交叉位置钢筋较多，浇筑时如果不使用导管，砼在下落过程中容易把浆挂在钢筋上，柱子根部出现蜂窝麻面现象。所以在浇筑的时候要先往柱子中灌5-10CM的、与砼同比例的（去掉粗骨料）水泥砂浆，来解决上面的现象。那是模板没有钉牢固，有缝隙 造成漏浆现象；而且搅拌也不均匀。5米高的柱子，振动棒6米长，不好操作。我们工地是在柱子的一半位置留个预留孔，然后浇砼的时候从此孔把振动棒伸进去震动砼；待砼倒筑到差不多至预留口位置，再把预留口缝严密，继续往上浇砼。一、 本工程各部位的混凝土强度等级概述：部位 强度等级 部位 强度等级基础垫层 C10 粱板柱 C30基础 C30 其他构件 C20地梁 C30 二、 混凝土浇筑的总体安排1. 混凝土设备的选用 (根据工程特点选用) 本工程是采用预拌混凝土，故现场没有砼搅拌设备，现场常用机械配备：插入式振捣器6根50、30振捣棒、平板振捣器1台、混凝土吊斗1个、尖锹、平锹、刮杠、木抹子若干等。2. 混凝土的运输： 混凝土搅拌车数量应根据运距和浇筑速度合理配置，以满足混凝土浇筑，且通过计算确定每次浇筑混凝土所需配备的运输车台数，确保现场混凝土浇筑连续进行，避免在施工过程出现不必要施工缝。3. 混凝土的布料设置混凝土泵车的选型、布设应根据混凝土浇筑场地特点、混凝土浇筑方案、布料机的性能确定。布料设备不得碰撞或直接搁置在模板上；浇筑砼时，应注意保护钢筋，一旦钢筋骨架发生变形或位移，应及时纠正；混凝土板的水平钢筋，应设置足够的钢筋撑脚或钢支架；钢筋骨架重要节点已采取加固措施；布料杆应设钢支架架空，不地直接支撑在钢筋骨架上；设置布料杆时，布料杆作业范围应与高压输电线保持一定安全距离；布料杆不应当作起重机吊臂使用，布料干作业范围应与脚手架及工地其他临时设施保持一定距离；布料杆必须折叠妥善后，泵车才能行使和转移，布料杆首端悬挂的橡胶软管长度不得超过规定要求；应经常检查布料杆各部结构完好情况，每年应对布料干进行一次全面安全大检查；司机操作时，必须集中注意力，细心操作，严禁违章操作和擅离岗位。4. 混凝土进场及浇筑过程的现场管理1) 混凝土运到工地后要对其进行全面的、仔细的检查，若混凝土拌合物出现离析、分层等现象，则应对混凝土拌和物进行二次搅拌；。2) 对到场的混凝土实行每车必测坍落度，由现场工程师组织实验员对坍落度进行测试，并做好测试记录。若不符要求时应退回搅拌站，严禁使用。3) 现场工程师应详细记录每车混凝土进场时间、开卸时间、浇筑完成时间，以便准确了解供应及浇筑过程中混凝土质量能否得到有效保障。三、 各部位混凝土浇筑要点1. 柱混凝土的浇筑1) 柱浇筑前在底部先铺垫适量厚度的与混凝土配合比相同减石子砂浆。柱混凝土分层浇筑，每层浇筑柱混凝土的厚度为400mm，使用标尺杆和高能电筒照明观察控制分层厚度及振捣情况，用对讲机传递信息控制混凝土浇筑量。振捣棒不得触动钢筋和预埋件，振捣棒插入点要均匀，振捣顺序为先四角后中间振捣（见下图），做到均匀振实，防止多振或漏振。2) 柱高在2m之内，可在柱顶直接下灰浇筑，超过2m时应在布料管上接一软管，伸到柱内，保证混凝土自由落体高度不得超过2m。下料时使软管在柱上口来回挪动，使之均匀下料，防止骨浆分离。（见下图）3) 柱子混凝土一次浇筑到梁底下口处，且高出梁底下口30mm50 mm（待拆模后，剔凿掉浮浆及混凝土薄弱层，使之露出石子为止，将冷缝留置在梁板内）。2. 梁板混凝土的浇筑1) 梁板混凝土浇筑前，墙体甩茬钢筋做好临时定位固定（在墙上口放置一道水平梯形筋及一道附加水平筋与甩茬钢筋绑牢），根部用塑料布包裹，包裹高度为500mm，以防污染钢筋。测量工抄出楼层标高建筑1米线，并用红三角标记在暗柱钢筋上，浇筑人员用小白线在暗柱钢筋上牵出标高线。2) 板与梁混凝土同时浇筑，浇筑方法由一端开始用 “赶浆法”即先浇梁、根据梁高分层（每400mm一层）浇筑成阶梯形，当达到板底位置时，梁与板的混凝土一起浇筑，随着阶梯形不断延长，楼板混凝土浇筑连续向前推进。3) 楼板混凝土采用插入式振捣器及平板振捣器振捣，方法为：浇筑时先用插入式振捣器顺浇筑方向边浇筑边振捣（浇筑时不允许用振捣棒铺摊混凝土），借助标高线用卷尺随时检查混凝土厚度及表面标高，振捣时振捣棒移动间距控制在400mm左右，振点应均匀排列、逐点移动、顺序进行、不得遗漏，第一次振捣后隔2030分钟用平板振捣器进行二次复振（彻底消除构件四周面的水泡和缩水裂缝），平板振捣器移动方向应垂直于浇筑方向且压边至少100mm以上。4) 对于预留洞、预埋件和钢筋太密的部位浇筑时应经常观察、仔细振捣，发现不密实的应及时补浇。5) 为避免混凝土浇筑过程中出现冷缝，混凝土浇筑间歇时间必须控制在混凝土的初凝时间之内。6) 振捣完毕后借助标高线用铝合金长刮杠找平，然后用木抹子细致找平、搓压23遍（在施工缝处或有预留洞、预埋件及墙体两侧等处用抹子应认真找平、搓压），最后一遍木抹子找平宜在混凝土吸水时完成。7) 为保证墙体根部支模时底部不漏浆、不烂根，要求在墙体两侧100mm范围内的顶板混凝土找平完后用铁抹子压光，其平整度控制在2mm内。3. 基础混凝土的浇筑1) 浇筑时如高度超过2m，应使用串筒、溜槽下料，以防止混凝土发生离析现象。2) 浇筑现浇柱基础应保证柱子插筋位置的准确，防止位移和倾斜。浇筑时，先满铺一层5-10cm 厚的混凝土，并捣实，使柱子插筋下端与钢筋网片的位置基本固定，然后再继续对称浇筑，并避免碰撞钢筋。3) 浇筑台阶式基础，应按每一台阶高度内分层一次连续浇筑完成，每层先浇边角，后浇中间，摊铺均匀，振捣密实。每一台阶浇完，台阶部分表面应随即原浆抹平。4) 浇筑条形基础应分段分层连续进行，一般不留施工缝。各段间应互相衔接，每段宜2-3米，使逐段逐层成阶梯形推进，并注意先使混凝土充满模板边角，然后浇筑中间部分，以保证混凝土密实。5) 混凝土捣固一般采用插入式振动器，其移动间距不大于作用半径的1.5 倍。6) 混凝土浇筑过程中，应有专人负责注意观察模板、支撑、管道和预留孔洞有无位移情况，当发现变形位移时，应立即停止浇筑，并应在已浇筑的混凝土凝结前修整完好，才能继续浇筑。7) 混凝土浇筑应连续进行，一般接缝不应超过2h，如间歇时间超过水泥初凝时间，应按规范规定留置施工缝。8) 混凝土浇筑完后表面应用木抹子压实搓平，已浇筑完的混凝土，应在12h 内覆盖并适当浇水养护，一般养护不少于7d。四、 各部位混凝土的振捣要点1) 混凝土下料分层进行，振捣上层时插入下层混凝土50mm交叉振捣，确保混凝土振捣后无隔离层。2) 竖向结构混凝土采用插入式振捣捧振捣，振捣捧振捣时应快插慢拔；水平结构混凝土采用插入式振捣捧及平板振捣器振捣、平板振捣器用于楼板面二次复振，振捣时应压边100mm以上且垂直于浇筑方向振捣。3) 振捣棒插入时垂直于表面，严禁斜插，防止振捣棒穿到钢筋网片的另一侧，拔不出振捣棒。4) 浇筑墙、柱、底板混凝土时严格用分层标尺杆进行浇筑厚度的控制。标尺杆用50mm35mmLmm长木板制作（长度L根据构件高度确定，形状及使用见下图），用红白油漆沿杆长每400mm长进行相间涂刷，夜间施工时配备好照明用具，以保证看清标尺杆。5) 混凝土的提供必须以现场混凝土浇筑量及浇筑速度为准，保证混凝土施工不间断，在下层混凝土初凝前必须开始浇筑上层混凝土，使之不出现施工冷缝。6) 浇筑时混凝土下料必须均匀送到各部位，下料自由高度不超过2m，以防止混凝土离析。竖向结构高度超过2m时采用接软管使混凝土下落。7) 浇筑混凝土时派木工经常观察模板，发现跑、漏、涨模现象及时汇报和处理。钢筋工看护好钢筋，保证钢筋的位置准确。五、 混凝土标高控制1) 柱混凝土标高的控制：在墙、暗柱钢筋上标出建筑1米线来进行控制。2) 板混凝土标高的控制：在暗柱或墙钢筋上弹出建筑1米线，然后在各暗柱或墙之间拉线形成控网，用钢卷尺测量控制线到混凝土表面的距离来控制板混凝土表面的标高。六、 混凝土的养护1. 常温条件下养护1) 在浇筑完毕后的12h内对混凝土进行覆盖并保湿养护；2) 浇水次数应能保证混凝土处于湿润状态；混凝土养护用水应与拌制用水相同；3) 楼板水平结构混凝土采用洒水养护，每天的浇水次数以能保证混凝土表面潮湿为准；4) 混凝土强度达到1.2N/mm2前，不得在其上踏踩或安装模板及支架。5) 各部位混凝土浇筑完毕拆除模板后，剪力墙、柱进行浇水养护；6) 水平结构的梁、板在表面用塑料薄膜覆盖，防止水分蒸发过快而使混凝土失水，常温下浇水养护不少于7天，每天浇水次数以使混凝土表面处于湿润状态为宜。混凝土的养护要成立专门养护小组进行，特别是前三天要养护及时。7) 养护时间：抗渗混凝土不得少于14d，普通混凝土不得少于7天；8) 薄膜布养护：采用不透水、不透气的薄膜布养护。用薄膜布把砼表面敞露的部分全部严密地覆盖起来，保证砼在步失水的情况下得到充足的养护，但应该保持薄膜布内有凝结水。七、 检测试验1. 在本工程施工过程中必须保证结构混凝土的强度等级符合设计要求。用于检查结构构件混凝土强度的试件，应在混凝土的浇筑地点随机抽取。取样与试件留置应符合下列规定：1) 每拌制100盘且不超过100m3的同配合比的混凝土，取样不得少于一次；2) 每工作班拌制的同一配合比的混凝土不足100盘时，取样不得少于一次；3) 当一次连续浇筑超过1000m3时，同一配合比的混凝土每200m3取样不得少于一次。4) 每一楼层、同一配合比的混凝土，取样不得少于一次；5) 每次取样应至少留置一组标准养护试件，同条件养护试件的留置组数应根据实际需要确定。2. 取样方法及数量：1) 用于检查结构构件混凝土质量的构件，应在混凝土浇筑地点随机取样制作；每组试件所用的拌和物应从同一车运送的混凝土中取出，对于预拌混凝土还应在卸料过程中卸料量的1/43/4之间取样，每个试样量应满足混凝土质量检验项目所需量的1.5倍，但不少于0.02m3。八、 质量保证措施1. 砂石原材料必须符合质量要求，并做原材料试验，确保砂率比，石子级配，水灰比的正确性，防止水灰比过大，造成混凝土离淅现象。2. 砼应有试验配合比报告，并提供质保资料和试验报告。3. 加强对砼的保水养护工作，砼终凝后，加塑料薄膜加水养护，使砼表面温度与核心温度差小于20，强度未达到1.5MP，不得上人作业，砼养护期不得小于5昼夜。4. 浇注砼时，在每层接头位置为防止浮浆出现，可用调整配合比和落度的方法解决。5. 检查砼质量应做抗压强度试块，试块必须在浇筑地点随机抽样制作，从试样到养护等，指定专人负责，以正确反映砼结构和构件的强度。 摘 要 结合施工现场的特定条件，采取由浅基到深基的施工步骤，对不同体量的承台制定不同的浇筑方案和技术措施，有效地降低了泵送大体积混凝土内部的最高温升，消除了冷缝现象。在承台中间设置棋盘式高低水平施工缝，取得了良好效果。 关题词 高层建筑 基础承台 大体积混凝土 泵送混凝土 施工缝 养护 海口市交行大厦主楼地下3层，钢筋混凝土筏形基础承台板厚3，00m，平面4880m4880m，承台混凝土量为6360m3。商住楼地下2层，承台板厚180m，混凝土量为1817m3。地下车库承台板厚1，00m，混凝土量为2319m3，承台中段设后浇带1道。承台混凝土强度等级为C 30，抗渗等级S 6，总量10496.00m3。1 施工方案 (1) 为保证相邻已有建筑安全，先施工商住楼、车库基础，后施工主楼基础，这样承台施工由浅入深，同时也降低了商住楼、车库的基坑降水费用。 (2) 主楼承台分两层浇筑，每层厚1.5m，商住楼承台一次浇筑，承台中心水平位置埋设50冷却循环散热水管，距承台底300mm至承台表面向上1叨mm埋没50垂宜散热水管，间隔6000肋21双向均匀布置，即采用内散外蓄综合养护措施降低大体积混凝土的温升值3车库承台以后浇带分段一次浇筑至标高。 (3) 混凝土由现场搅拌。砂、石计量采用HP800和风800自动配料机各2台。混凝土输送采用HBT60输送泵，管径125，输送能力16。58IJh3同时采用吊斗容量为1m3的四23B塔吊1台吊运部分混凝土，以免浇筑过程中产生冷缝。2 保证大体积混凝土质量的措施 主楼及车库承台采用“红水河”525R普通水泥，商住楼承台采用“三鑫”425R普通水泥o2，2 减少水泥用量 为减少水泥水化热，降低混凝土的温升值，在满足设计和混凝土可泵性的前提下，将425R水泥用量控制在450k8m3，525R水泥用量控制在3如k8m3。2，3掺外加剂，控制水灰出 根据设计要求，混凝土中掺加水泥用量4的复合液，它具有防水剂、膨胀剂、减水剂、缓凝剂4种外加剂的功能。溶液中的糖钙能提高混凝土的和易性，使用水量减少20左右，水灰比可控制在0.55以下，初凝延长到5h左右。2，4 严格控制骨料级配和合泥量 选用10.40mm连续级配碎石(其中10.30mm级配含量65左右)，细度模数2.80-3.00的中砂(通过0315n凹筛孔的砂不少于15，砂率控制在4045)。砂、石含泥量控制在1以内，并不得混有有机质等杂物，杜绝使用海砂。2，5优选混凝土施工配合比 根据设计强度及泵送混凝土坍落度的要求，经试配优选，确定混凝土配合比如下：采用425R水泥时为水：水泥：砂：碎石：复合液025：1：182：251：004；采用525R水泥时为水：水泥：砂：碎石：复合液：050：1：2：277：004，坍落度150J18cmo2，6严格控制混凝土入模温度 施工过程中应对碎石洒水降温，保证水泥库通风良好，自来水预先放入80m3的地下蓄水池中降温。浇筑主楼承台时，将水预先放人商住楼地下二层水箱中降温，使入模温度控制在25以下o2，7加强技术管理 加强原材料的检验、试验工作。施工中严格按照方案及交底的要求指导施工，明确分工，责任到人。加强计量监测工作，定时检查并做好详细记录，认真对待浇筑过程中可能出现的冷缝，并采取措施加以杜绝。 2，8合理组织劳动力及机械设备 (1)施工人员分两大班四六制作业。每班交接班工作提前半小时完成，人不到岗不准换班，并明确接班注意事项，以免交接班过程带来质量隐患。 (2)承台浇筑采用泵送，并用塔吊配合，以免接、拆泵管或堵管时混凝土出现冷缝。砂、石采用自动配料机配料，装载机配合。每台泵输出混凝土量为22m3/h左右，塔吊吊运混凝土45m3/h池左右。2，9采用切实可行的施工工艺 主楼、车库、商住楼承台浇筑，均由东向西不间断地推进(图1)。根据泵送大体积混凝土的特点，采用“分段定点，一个坡度，薄层浇筑，循序推进，一次到顶”的方法。这种自然流淌形成斜坡混凝土的方法，能较好地适应泵送工艺，避免混凝土输送管道经常拆除、冲洗和接长，从而提高泵送效率，简化混凝土的泌水处理，保证上下层混凝土浇筑间隔不超过初凝时间。根据混凝土泵送时自然形成一个坡度的实际情况，在每个浇筑带的前后布置两道振动器，第一道布置在混凝土出料口，主要解决上部混凝土的振实；由于底层钢筋间距较密，第二道布置在混凝土坡脚处，以确保下部混凝土密实。随着浇筑的推进，振动器也相应跟上，以确保整个高度上混凝土的质量。由于大体积泵送混凝土表面水泥浆较厚，故浇筑结束后须在初凝前用铁滚筒碾压数遍，打磨压实，以闭合混凝土的收水裂缝。 210 加强混凝土的养护及测温工作 (1)采用蓄水法保温养护，蓄水深度19cm以上。商住楼承台在混凝土施工期问通入冷却循环水，以便加快承台内部热量的散发(图2)。为保证冷却水温度控制可靠、流量调节方便并节约用水，将循环水管的一端接至用于地坑降水的150总排水管，另一端接至承台面，使冷却水与养护循环往复，有效地控制内外温差。 (2)为及时掌握混凝土内部温升与表面温度的变化值，在承台内埋没若干个测温点，采用L形布置，每个测温点埋设温管2根01根管底埋置于承台混凝土的中心位置，测量混凝土中心的最高温升，另一根管底距承台上表面100 mm，测量混凝土的表面温度，测温管均露出混凝土表面100n皿。用100的红色水银温度计测温，以方便读数。第l oJ 5d每2h测温1次，第6d后每4h测温1次，测至温度稳定为止。从3个承台的测温情况看，混凝土内部温升的高峰值一般在3。5d内产生，3d内温度可上升到或接近最大温升，内外温差值在20左右，控制在规范规定范围内，未发现异常现象。3 几点体会 (1)采用内散外蓄综合养护措施，可有效降低混凝土的温升值，且可大大缩短养护周期，对于超厚大体积混凝土施工尤其适用o (2)主楼300m厚承台设计时，在承台中间设置了垫202肋水平抗缩钢筋网片。采用“水平分层间隙”施工方法，分两层进行浇筑，间隙时间7d以上，分层厚度各15m，抗缩钢筋网设置在下层15m的上表面。在工期允许的情况下，这种施工方法可降低内部最高温升、减少人力、材料及机械设备的投入。 (3)主楼承台混凝土分层浇筑，下层混凝土的表面设置了棋盘式高低块(高差5em)，形成上下连接的键块，并将抗缩钢筋网支撑钢筋伸出浇筑面20cm以上。在混凝土终凝前用钢丝刷拉毛表面水泥膜层处理水平施工缝，再溜扫冲洗干净，这样可加强上下层混凝土的连接，提高抗剪能力，节省凿毛施工缝的人工。 (4)大体积混凝土采用泵送工艺，泵送过程中，常会发生输送管堵塞故障，故提高混凝土的可泵性十分重要。须合理选择泵送压力，泵管直径，输送管线布置应合理。泵管上须遮盖湿麻袋，并经常淋水散热。混凝上中的砂石要有良好的级配，碎石最大粒径与输送管径之比宜名1：3，砂率宜在40。45间，水灰比宜在05055间，坍落度宜在1518cm间。 (5)由于大体积混凝土承台连续浇筑，故浇筑现场须设防雨棚，并在基坑四周，设置盲沟和集水井。
