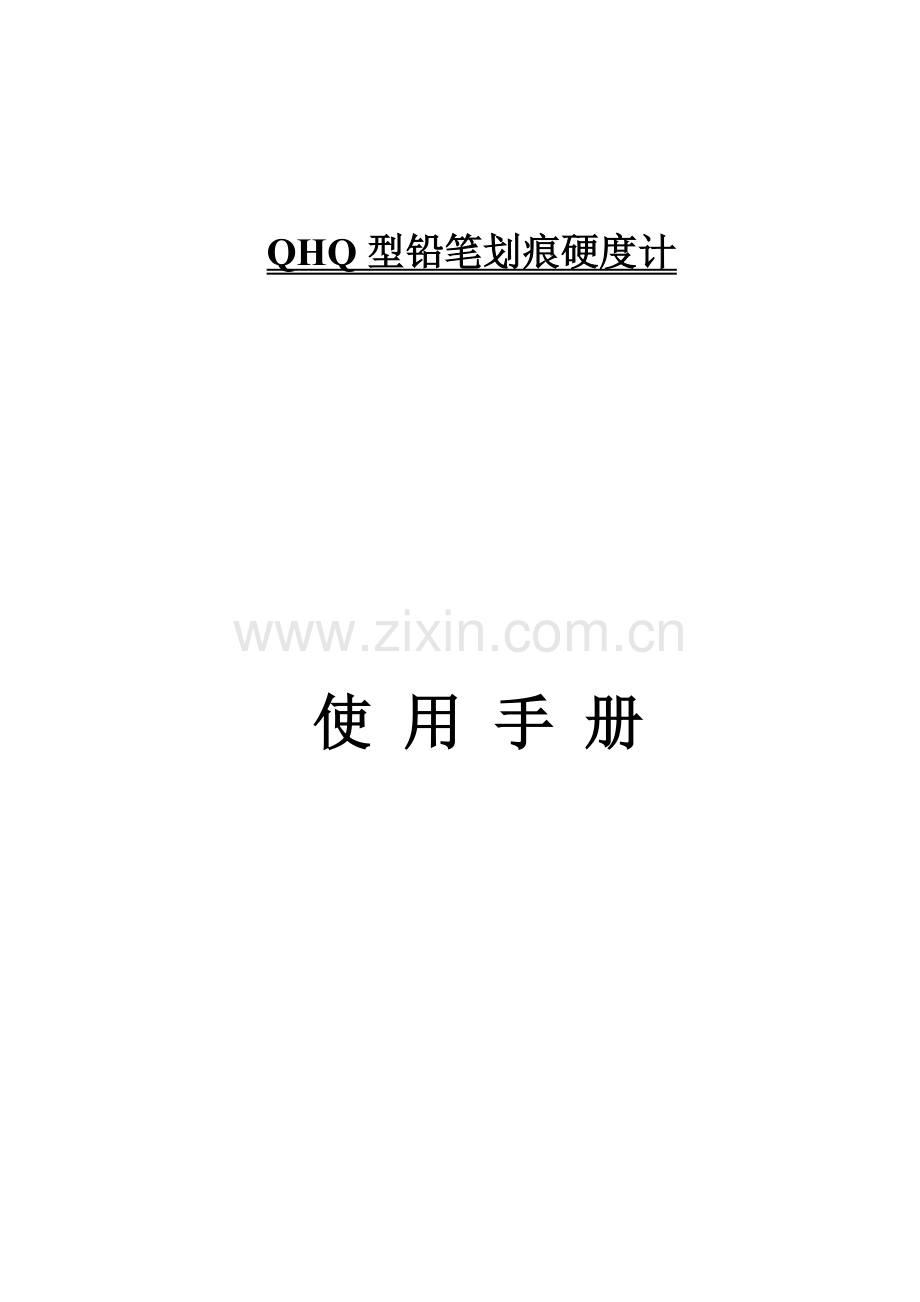

QHQ型铅笔划痕硬度计

使 用 手 册

一、 用途
涂膜硬度是涂膜的一种重要物理性能，其大小直接影响涂膜的一些重要使用性能，例如耐磨损性、耐磨粒性能、耐磨擦性、耐划痕性、耐冲击性及涂膜滞留作用及清洗难易等，因此，涂膜硬度是评定涂料性能的必测指标。使用本仪器可方便地测定涂膜硬度。
二、 仪器结构及工作原理
A结构（见附图）及部件名称
1．平衡锤 2.止动螺钉 3.工作杆 4.砝 码
5.铅笔架 6.螺 钉 7.实验台 8.夹紧螺钉
9.闸瓦提钮 10.试台旋钮 11.手轮 12.调整手轮

B工作原理
本仪器主要由铅笔架和试验台组成，铅笔架与立柱等组成四连杆结构，保证了砝码的重量垂直作用于铅笔芯与试验台的交点上，并使铅笔与试验台成45°夹角，并保持不变。试验台可横向、纵向移动，用它固定涂料样板，并使样板朝着划痕方向滑动，铅笔就在试片上划出相应轨迹来。换用不同铅笔划不同痕迹，据此可判定涂膜的硬度值。
三、 使用要求
1.试片：根据客户要求，制作试片，使其固定在滑台之上。
2.适用环境：常温常湿即可。
四、 操作及使用方法
A准备
1. 按GB1727-70要求准备120X50X(0.2—0.3)平滑马口铁板或按产品规定的底材，制备涂膜。
2. 用铅笔刀把每支铅笔前端削去木质部分，露出5-6mm柱状笔芯（注意铅笔芯不可松动或削伤铅芯），用手握住铅笔，使铅笔始终与400号砂纸成90°角，在砂纸上摩擦铅芯前端，直到获得一端平滑边缘锐利的笔端为止（边缘要无破碎或缺口）
3. 把削好的铅笔插入铅笔架（5）上，见附图。调整铅笔，使铅笔芯工作端面与砝码重心重合（相应铅芯工作端面与铅笔架约25mm），然后用螺钉（6）拧紧，使铅笔位置固定。
4. 松开夹紧螺母（8），放入需测试的涂膜试片，然后拧紧螺母，使试片固定。
5. 松开止动螺钉（2），调整平衡锤，使工作杆平衡（即使铅笔刚好接触到试片上），然后拧紧止动螺钉，使铅笔芯工作面离开涂膜试片。
6. 把砝码轻轻放在铅笔架上。
以上，准备工作完成。
B测试
1. 松开止动螺钉（2），使铅笔芯轻轻降下到被测涂膜试片上。
2. 转动手轮，使涂膜板朝划痕方向移动大约5mm（顺时针转动手轮），并留意观察表面是否划破。
3. 取下砝码，更换铅笔，旋动试台旋钮（10），使试验台纵向移动一定距离更换试片划痕位置，重复准备操作后，再做下一次试验，依次用每种型号硬度铅笔一次犁出五道痕迹。
4. 从最硬的铅笔开始用此方法，当鉴定五道痕迹中，若有两次或两次以上犁伤膜时，换上一级的铅笔，直到找出五道痕迹中，只有一次犁伤涂膜的铅笔（或没有破坏），则这一级铅笔的硬度值就代表被测涂膜的硬度。
五、 维护
1.本仪器使用时力求转动灵活，使用一段时间后，须在丝杆、轴承等转动部位注入机油。
2.本仪器使用一段时间后，紧定螺钉，螺母须拧紧，以免松动。
六、 本机外形尺寸
长X宽X高 450mmx150mmx270mm
七、 附件
1.砝码一个
中华铅笔一套（6H-6B,HB）
