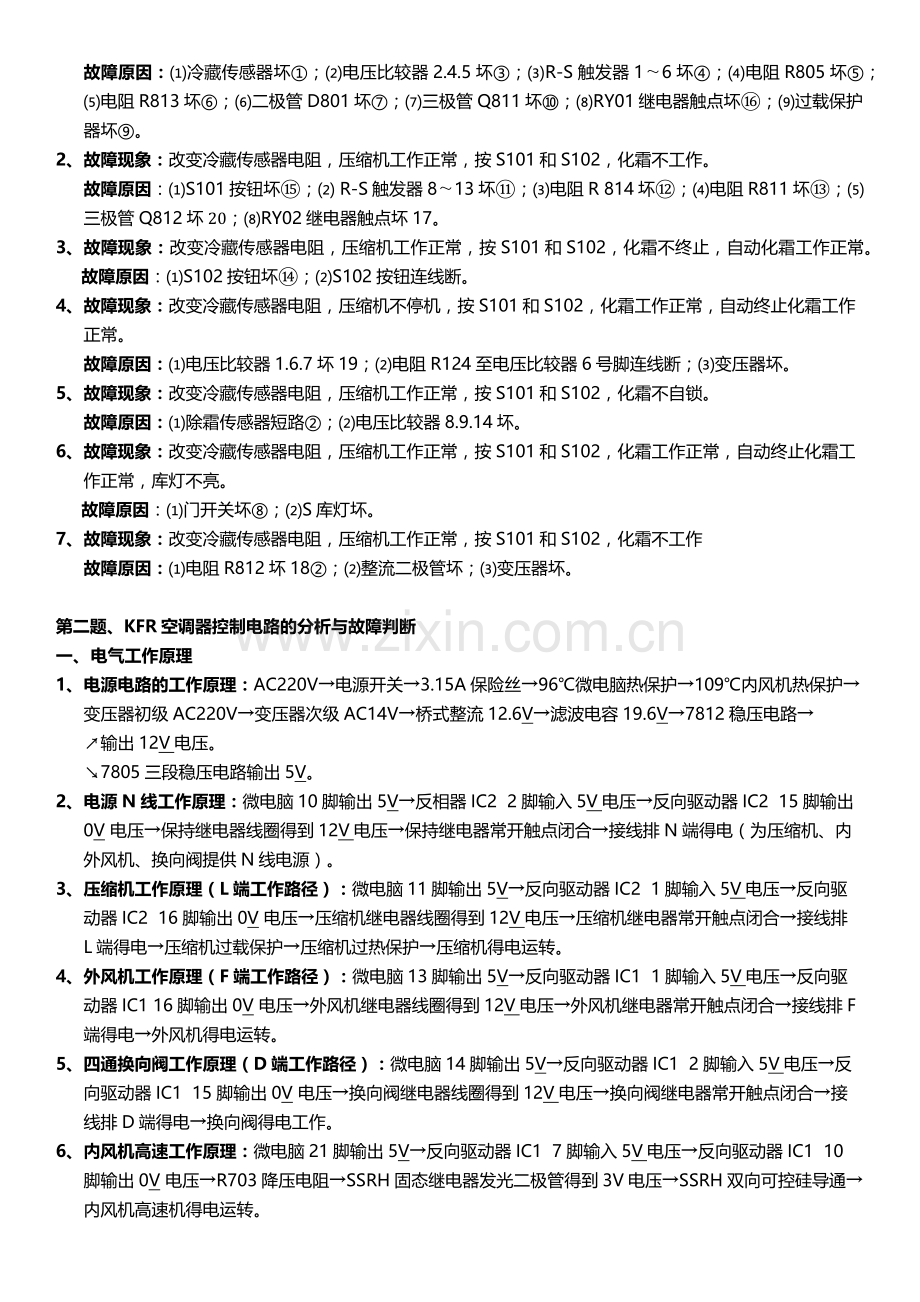

制冷技师电气排故题.docx_第2页
第2页 / 共9页


点击查看更多>>
资源描述
电气 第一题、家用电冰箱电子温控电路的分析与故障判断(东芝GR-204E) 一、 电气工作原理 1、压缩机开机工作原理:冷藏室温度t↑→感温器Rt电阻下降↓→感温器Rt两端电压VRt↓→分压电阻VR806电压↑(大于4V)↗电压比较器(2.4.5)V4>V5→电压比较器2脚输出低电平→R-S触发器S=0↘ ↘电压比较器(1.6.7)V7>V6→电压比较器1脚输出低电平→R-S触发器R=1↗电阻R805(4V)→电阻R813(1.4V)→二极管D801(0.1V)→三极管Q811 Vbe=0.7V,Vce=0.3V处于饱和状态→RY01继电器线圈得电→RY01常开触点闭合→压缩机工作。 2、压缩机保持开机工作原理:冷藏室温度t↓→感温器Rt电阻升高↑→感温器Rt两端电压VRt↑→分压电阻VR806电压↓(小于4V)↗电压比较器(2.4.5)V5>V4→电压比较器2脚输出高电平→R-S触发器S=1↘ ↘电压比较器(1.6.7)V7>V6→电压比较器1脚输出低电平→R-S触发器R=1↗ R-S触发器Q=1(6.8V)→保持开机。 3、压缩机停机工作原理:冷藏室温度t↓→感温器Rt电阻升高↑↑→感温器Rt两端电压VRt↑↑→分压电阻VR806电压↓↓(小于2V)↗电压比较器(2.4.5)V4>V5→电压比较器2脚输出高电平→R-S触发器S=1↘ ↘电压比较器(1.6.7)V6>V7→电压比较器1脚输出低电平→R-S触发器R=0↗R-S触发器Q=0(0V)→电阻R805(0V)→电阻R813(1.4V)→二极管D801(0V)→三极管Q811 Vbe=0V,Vce=14V处于截止状态→RY01继电器线圈失电→RY01常开触点复位→压缩机停止工作。 4、压缩机保持停机工作原理:冷藏室温度t↑→感温器Rt电阻下降↓→感温器Rt两端电压VRt↑→分压电阻VR806电压↑(大于2V)↗电压比较器(2.4.5)V5>V4→电压比较器2脚输出高电平→R-S触发器S=1↘ ↘电压比较器(1.6.7)V7>V6→电压比较器1脚输出高电平→R-S触发器R=1↗ R-S触发器Q=0(0V)→电阻R805(0V)→压缩机保持停机。 5、手动化霜工作原理:按下S101按钮↗R-S触发器S=0↘ ↘R-S触发器R=1↗R-S触发器Q=1(6.8V)→电阻R814(4V)→电阻R811(0.7V)→→三极管Q812Vbe=0.7V,Vce=0.3V处于饱和状态→RY02继电器线圈得电→RY01常开触点闭合→化霜加热器工作。 6、保持化霜工作原理:松开S101按钮↗R-S触发器→S=1↘ ↘R-S触发器→R=1↗R-S触发器Q=1(6.8V)→保持化霜。 7、手动终止化霜工作原理:按下S102按钮↗R-S触发器→S=1↘ ↘R-S触发器→R=0↗R-S触发器Q=0(0V)→电阻R814(0V)→电阻R811(0V)→三极管Vbe=0V、Vce=14V处于截止状态→RY02继电器线圈失电→RY02常开触点复位→化霜加热器停止工作。 8、保持终止化霜工作原理:松开S102按钮↗R-S触发器→S=1↘ ↘R-S触发器→R=1↗R-S触发器Q=0(0V)→保持终止化霜。 9、自动保持终止化霜工作原理:冷冻室温度升高→除霜传感器Rt电阻↓→传感器两端电压VRt↓→分压电阻VR801↑(大于4V)→电压比较器()8、9、14)→比较器14脚输出低电平↗R-S触发器→S=1↘ ↘R-S触发器→R=0↗R-S触发器Q=0(0V)→化霜终止。 二、 故障分析 1、 故障现象:改变冷藏传感器电阻,压缩机不工作,按S101和S102,化霜工作正常,改变除霜传感器电阻,自动终止化霜工作正常。 故障原因:⑴冷藏传感器坏①;⑵电压比较器2.4.5坏③;⑶R-S触发器1〜6坏④;⑷电阻R805坏⑤;⑸电阻R813坏⑥;⑹二极管D801坏⑦;⑺三极管Q811坏⑩;⑻RY01继电器触点坏⑯;⑼过载保护器坏⑨。 2、 故障现象:改变冷藏传感器电阻,压缩机工作正常,按S101和S102,化霜不工作。 故障原因:⑴S101按钮坏⑮;⑵ R-S触发器8〜13坏⑪;⑶电阻R 814坏⑫;⑷电阻R811坏⑬;⑸三极管Q812坏20;⑻RY02继电器触点坏17。 3、 故障现象:改变冷藏传感器电阻,压缩机工作正常,按S101和S102,化霜不终止,自动化霜工作正常。 故障原因:⑴S102按钮坏⑭;⑵S102按钮连线断。 4、 故障现象:改变冷藏传感器电阻,压缩机不停机,按S101和S102,化霜工作正常,自动终止化霜工作正常。 故障原因:⑴电压比较器1.6.7坏19;⑵电阻R124至电压比较器6号脚连线断;⑶变压器坏。 5、 故障现象:改变冷藏传感器电阻,压缩机工作正常,按S101和S102,化霜不自锁。 故障原因:⑴除霜传感器短路②;⑵电压比较器8.9.14坏。 6、 故障现象:改变冷藏传感器电阻,压缩机工作正常,按S101和S102,化霜工作正常,自动终止化霜工作正常,库灯不亮。 故障原因:⑴门开关坏⑧;⑵S库灯坏。 7、 故障现象:改变冷藏传感器电阻,压缩机工作正常,按S101和S102,化霜不工作 故障原因:⑴电阻R812坏18②;⑵整流二极管坏;⑶变压器坏。 第二题、KFR空调器控制电路的分析与故障判断 一、 电气工作原理 1、 电源电路的工作原理:AC220V→电源开关→3.15A保险丝→96℃微电脑热保护→109℃内风机热保护→变压器初级AC220V→变压器次级AC14V→桥式整流12.6V→滤波电容19.6V→7812稳压电路→ ↗输出12V电压。 ↘7805三段稳压电路输出5V。 2、 电源N线工作原理:微电脑10脚输出5V→反相器IC2 2脚输入5V电压→反向驱动器IC2 15脚输出0V 电压→保持继电器线圈得到12V电压→保持继电器常开触点闭合→接线排N端得电(为压缩机、内外风机、换向阀提供N线电源)。 3、 压缩机工作原理(L端工作路径):微电脑11脚输出5V→反向驱动器IC2 1脚输入5V电压→反向驱动器IC2 16脚输出0V 电压→压缩机继电器线圈得到12V电压→压缩机继电器常开触点闭合→接线排L端得电→压缩机过载保护→压缩机过热保护→压缩机得电运转。 4、 外风机工作原理(F端工作路径):微电脑13脚输出5V→反向驱动器IC1 1脚输入5V电压→反向驱动器IC1 16脚输出0V 电压→外风机继电器线圈得到12V电压→外风机继电器常开触点闭合→接线排F端得电→外风机得电运转。 5、 四通换向阀工作原理(D端工作路径):微电脑14脚输出5V→反向驱动器IC1 2脚输入5V电压→反向驱动器IC1 15脚输出0V 电压→换向阀继电器线圈得到12V电压→换向阀继电器常开触点闭合→接线排D端得电→换向阀得电工作。 6、 内风机高速工作原理:微电脑21脚输出5V→反向驱动器IC1 7脚输入5V电压→反向驱动器IC1 10脚输出0V 电压→R703降压电阻→SSRH固态继电器发光二极管得到3V电压→SSRH双向可控硅导通→内风机高速机得电运转。 7、 内风机中速工作原理:微电脑20脚输出5V→反向驱动器IC1 6脚输入5V电压→反向驱动器IC1 11脚输出0V 电压→R702降压电阻→SSRM固态继电器发光二极管得到3V电压→SSRM双向可控硅导通→内风机中速机得电运转。 8、 内风机低速工作原理:微电脑19脚输出5V→反向驱动器IC1 5脚输入5V电压→反向驱动器IC1 12脚输出0V 电压→R701降压电阻→SSRL固态继电器发光二极管得到3V电压→SSRL双向可控硅导通→内风机低速机得电运转。 二、故障分析 1、故障现象:遥控设置制热模式,温度选择32℃,内风机选择高速档,合上电源开关,启动遥控器,运行灯不亮,内外机都不工作。 故障原因:⑴3.15A保险丝坏②;⑵96℃热保护坏;⑶109℃风机热保护坏③;⑷变压器坏④;⑸桥式整流坏;⑹7812三端稳压电路坏⑤;⑺7805三端稳压电路坏⑥;⑻电阻R312坏⑺。 2、故障现象:遥控设置制热模式,温度选择32℃,内风机选择高速档,合上电源开关,启动遥控器,运行灯亮,内外机都不工作。 故障原因:⑴保护继电器触点坏⑨;⑵CPU微电脑16号脚坏27;⑶反向驱动器15号脚坏⒃;⑷保持继电器常开触点连线坏。 3、故障现象:遥控设置制热模式,温度选择32℃,内风机选择高速档,合上电源开关,启动遥控器,定时灯闪,内外机都不工作。 故障原因:⑴室内气温表坏⑧;⑵热交换器感温包坏⑨;⑶E²P ROM只读存储器坏。 4、故障现象:遥控设置制热模式,温度选择32℃,内风机选择高速档,合上电源开关,启动遥控器,压缩机不工作,室内外风机换向阀工作正常。 故障原因:⑴压缩机坏23;⑵过载保护器坏22;⑶热保护坏;⑷电源继电器常开触点坏①;⑸CPU微电脑11脚坏26;⑹IC2反向驱动器16脚坏⑮。 5、故障现象:遥控设置制热模式,温度选择32℃,内风机选择高速档,合上电源开关,启动遥控器,外风机不工作,内风机、压缩机、换向阀工作正常。 故障原因:⑴外风机线圈坏21;⑵外风机继电器常开触点坏18;⑶CPU微电脑13脚坏25;⑷IC1反向驱动器16脚坏⑭。 6、故障现象:遥控设置制热模式,温度选择32℃,内风机选择高速档,合上电源开关,启动遥控器,换向阀不工作,室内外风机、压缩机工作正常。 故障原因:⑴换向阀线圈坏20;⑵换向阀继电器常开触点坏17;⑶CPU微电脑14脚坏24;⑷IC1反向驱动器15脚坏⑬。 8、 故障现象:遥控设置制热模式,温度选择32℃,内风机选择高速档,合上电源开关,启动遥控器,内风机低速不工作,中高速、外风机、换向阀、压缩机工作正常。 故障原因:⑴CPU微电脑19脚坏⑫;⑵IC1反向驱动器12脚坏30。⑶SSRL光电耦合器坏(低速)。 9、故障现象:遥控设置制热模式,温度选择32℃,内风机选择高速档,合上电源开关,启动遥控器,内风机中速不工作,低高速、外风机、换向阀、压缩机工作正常。 故障原因:⑴CPU微电脑20脚坏⑪;⑵IC1反向驱动器11脚坏29。⑶SSRM光电耦合器坏(中速)。 10、故障现象:遥控设置制热模式,温度选择32℃,内风机选择高速档,合上电源开关,启动遥控器,内风机高速不工作,低中速、外风机、换向阀、压缩机工作正常。 故障原因:⑴CPU微电21脚坏⑩;⑵IC1反向驱动器10脚坏28。⑶SSRH光电耦合器坏(高速)。 第三题、夏普冰箱 一、 电路工作原理 1、 压缩机控制电路工作原理:微电脑CPU4脚输出5V电压→反向驱动器6脚输入5V电压→反向驱动器11脚输出0V→经过降压电阻R4降压3V→使RY1继电器线圈得到12V电压→RY1常开触点闭合。 压缩机主电路工作原理:电源L相线→F温控器→RY1常开触点闭合→过载保护器→压缩机工作→电源N线 2、 风机控制电路工作原理:微电脑CPU6脚输出5V电压→反向驱动器4脚输入5V电压→反向驱动器13脚输出0V→经过降压电阻R6降压3V→使RY3继电器线圈得到12V电压→RY3常开触点闭合。 风机主电路工作原理:电源L相线→F温控器→RY3常开触点闭合→风缩机工作→电源N线。 3、 水槽水管加热器控制电路工作原理:微电脑CPU7脚输出5V电压→反向驱动器3脚输入5V电压→反向驱动器14脚输出0V→经过降压电阻R7降压3V→使RY4继电器线圈得到12V电压→RY4常开触点闭合。 水槽水管加热器主电路工作原理:电源N线→水管水槽加热器→RY4常开触点闭合→电源变压器AC100V(电源L相线) 4、 化霜加热器控制电路工作原理:微电脑CPU5脚输出5V电压→反向驱动器5脚输入5V电压→反向驱动器12脚输出0V→经过降压电阻R5降压3V→使RY2继电器线圈得到12V电压→RY2常开触点闭合。 化霜加热器主电路工作原理:电源L相线→F温控器→RY2常开触点闭合→温度保险丝→化霜加热器→除霜温控器→电源N线 二、故障分析 1、故障现象:合上电源开关,压缩机、风机不工作,水槽水管加热器工作正常。 故障原因:⑴IC1微电脑4脚~IC4反向驱动器6脚连线断①;⑵IC4反向驱动器11脚~电阻R4连线断②;⑶RY1继电器线圈坏(14V)③;⑷RY1继电器触点坏(12V)④. 2、故障现象:合上电源开关,压缩机不工作,风机、水槽水管加热器工作正常。 故障原因:⑴压缩机过载保护器坏⑤;⑵压缩机线圈坏⑥;⑶压缩机~过载保护器连线断。 3、故障现象:合上电源开关,风机不工作,压缩机、水槽水管加热器工作正常。 故障原因:⑴IC1微电脑6脚~IC4反向驱动器4脚连线断⑦;⑵IC4反向驱动器13脚~电阻R6连线断⑧;⑶RY3继电器线圈坏⑼;⑷RY3继电器触点坏⑩。⑸风机线圈坏⑪;⑹PC1光电耦合器坏21。 4、故障现象:合上电源开关,风机、压缩机工作正常,水槽水管加热器不工作。 故障原因:⑴IC1微电脑7脚~IC4反向驱动器7脚连线断⑫;⑵IC4反向驱动器14脚~电阻R7连线断⑬;⑶RY4继电器线圈坏⑭;⑷RY4继电器触点坏⑮。⑸水槽水管加热器坏。 5、故障现象:合上电源开关,风机、压缩机、水槽水管加热器工作正常。打开门开关,切断电源开关,再合上电源开关,压缩机、风机、化霜加热器不工作,只有水槽水管加热器工作。 故障原因:⑴IC1微电脑5脚~IC4反向驱动器5脚连线断⑯;⑵IC4反向驱动器12脚~电阻R5连线断17;⑶RY2继电器线圈坏18;⑷RY2继电器触点坏19。⑸化霜加热器坏20。 6、故障现象:合上电源开关,风机、压缩机不工作、化霜加热器、水槽水管加热器工作。 故障原因:⑴PC3光电耦合器坏22;⑵冰箱门开关坏;⑶Q8数字三极管坏;⑷D13二极管坏。 7、故障现象:合上电源开关,风机、压缩机、化霜加热器、水槽水管加热器全不工作。 故障原因:⑴桥式整流二极管D1~D4坏23;⑵桥式整流二极管D5~D8坏24;⑶变压器坏。 第四题、Y-Δ降压启动 一、Y-Δ降压启动的工作原理 按下SB2启动按钮↗KT线圈得电工作。 ↘KT常闭触点→KM3线圈得电↗KM3常开断开→KM2线圈不能工作。 →KM3常开闭合→KM1线圈得电↗KM1常开闭和自锁。 ↘KM1主触点闭合↘ ↘KM3主触点闭合----------------------------------↗ 电动机Y降压启动。延时几秒后; KT延时常闭断开→KM3线圈失电↗KM3常开复位。 →KM3主触点断开→电动机Y启动结束。 ↘KM3常闭复位→KM2线圈得电↗KM2主触点闭合→电动机Δ运行。 ↘KM2常闭断开→KT、KM3线圈失电。 停止原理:按下SB1按钮↗KM1 线圈失电→KM1主触点断开↘ ↘KM2线圈失电→KM2主触点断开↗电动机停止工作。 二、故障分析: 1、故障现象:按下SB2启动按钮,全不工作。 故障原因:⑴SB1停止按钮坏①;⑵FR和保护坏⑭;⑶KM2常闭触点坏②;⑷SB2按钮坏。 2、故障现象:按下SB2启动按钮,KT线圈工作,松开SB2按钮,KT不工作(不自锁)。 故障原因:⑴KM2常闭触点~KT常开触点连线断⑥;⑵KM3线圈坏⑦;⑶KT常闭触点坏。 3、故障现象:按下SB2启动按钮,KT、KM3线圈工作,松开SB2按钮,KT、KM3不工作(不自锁)。 故障原因:⑴SB2按钮~KM3常开触点连线断⑧;⑵KM3常开触点~KM1线圈连线断⑨;⑶KM1线圈坏⑩;⑷KM3常开触点坏。 4、故障现象:按下SB2启动按钮,KT、KM3、KM1线圈工作,松开SB2按钮,KT、KM3、KM1不工作(不自锁)。 故障原因:⑴SB2按钮~KM1常开自锁触点连线断⑤;⑵KM1常开触点坏。 5、故障现象:按下SB2启动按钮,KT、KM3、KM1线圈工作正常,延时后,KT、KM1线圈工作,KM2、KM3线圈不工作 故障原因:⑴ KM3常闭触点坏⑪;⑵KM2线圈坏⑫。⑶KM2线圈~KM1线圈连线坏⑬。 6、故障现象:按下SB2启动按钮, KM1、KM3线圈工作, KT线圈不工作。 故障原因:⑴KM2常闭触点~KT线圈连线坏③;⑵KT线圈坏④。 第五题、DW7/0.4低温箱 一、低温箱的工作原理 1、R22压缩机工作原理(合上SA1启动开关): 电源L→Fu保险丝→SA启动开关→SP1(R22高压保护)→E1(R22排气温度保护)→KR1(R22热保护)→KA1常闭→KM1(R22接触器)得电↗KM1主触点闭合→R22压缩机工作。 →KM1常闭断开→EH1加热器停止工作。 ↘KM1常开闭合→KT线圈得电→RT常开延时闭合。 2、R13压缩机工作原理(KT延时后): 电源L→Fu保险丝→CT温控常开闭合→KT常开延时闭合→SP2(R13高压保护)→E2(R13排气温度保护)→KR2(R13热保护)→KA2常闭→KM2(R13接触器)得电↗KM2主触点闭合→R13压缩机工作。 →KM2常闭断开→EH2加热器停止工作。 ↘KM2常开闭合→为KA3线圈工作做准备。 3、风机工作原理(合上SA3开关):电源L→Fu保险丝→KM1常开闭合→KM2常开闭合→SA3开关合上→KM3线圈得电↗KA3常开闭合→库内风机工作。 ↘KA3常开闭合→KA3线圈自锁。 4、EL照明灯工作原理(合上SA4开关):电源L→Fu保险丝→SA4开关→EL照明灯亮。 5、报警电路工作原理(R22报警电路):电源L→Fu保险丝→SA1启动开关→SP1(R22高低压保护)常开闭合→KA1线圈得电↗KA1常开闭合→SA1报警工作。 →KA1常开闭合→KA1线圈自锁。 ↘KA1常闭断开→KM1线圈失电↗KM1主触点断开→R22级压缩机不工作。 ↘KM1常开复位→KT线圈失电→KT常开复位→KM2线圈失电→R13级压缩机停止工作。 二、故障分析 1、故障现象:合上Q2、Q3、Q4开关,EH1加热器不工作,EH2工作正常。 故障原因:⑴KM1常闭触点坏19;⑵EH1加热器坏②;⑶KM1常闭触点~EH1加热器连线断。 2、故障现象:合上Q2、Q3、Q4开关,EH2加热器不工作,EH1工作正常。 故障原因:⑴KM2常闭触点坏20;⑵EH2加热器坏③;⑶KM2常闭触点~EH2不加热器连线断。 3、故障现象:合上Q2、Q3、Q4开关,EH1、EH2加热器工作正常,再合上SA1启动开关,KM1线圈不工作。 故障原因:⑴Fu保险丝坏④;⑵SP1 R22高低压保护器坏⑥;⑶E1 R22排气温度保护开关坏⑦;⑷KR1 R22级热保护器坏⑩;⑸KM1 R22级交流接触器坏⑧。 4、故障现象:合上Q2、Q3、Q4开关,EH1、EH2加热器工作正常,再合上SA1启动开关,KM1线圈工作正常,延时后KM3线圈不工作。 故障原因:⑴CT温控线圈坏⑤;⑵SP2 R13高低压保护器坏⑫;⑶E2 R13排气温度保护开关坏⑬;⑷KR2 R13级热保护器坏22;⑸KM2 R13级交流接触器坏⑭;⑹CT温控触点坏⑪;⑺KT线圈坏⑯;⑻KT触点坏23。 5、故障现象:合上Q2、Q3、Q4开关,EH1、EH2加热器工作正常,再合上SA1启动开关,KM1线圈工作正常,延时后KM3线圈工作正常,合上SA3开关,风机不工作。 故障原因:⑴SA3风机启动开关坏18;⑵KA3继电器线圈坏17;⑶KA3常开触点坏21;⑷风机线圈坏①。 6、故障现象:合上Q2、Q3、Q4开关,EH1、EH2加热器工作正常,再合上SA1启动开关,KM1线圈工作正常,延时后KM3线圈工作正常,合上SA3开关,风机工作正常,合上SA4开关,库灯不亮。 故障原因:⑴SA4开关坏24;⑵库灯坏。 7、故障现象:合上Q2、Q3、Q4开关,EH1、EH2加热器工作正常,再合上SA1启动开关,KM1线圈工作正常,延时后KM3线圈工作正常,合上SA3开关,风机工作正常,合上SA4开关,库灯亮,R22级报警不工作。 故障原因:⑴KA1继电器线圈坏⑨;⑵KA1线圈连接线断。 8、故障现象:合上Q2、Q3、Q4开关,EH1、EH2加热器工作正常,再合上SA1启动开关,KM1线圈工作正常,延时后KM3线圈工作正常,合上SA3开关,风机工作正常,合上SA4开关,库灯亮,R13级报警不工作。 故障原因:⑴KA2继电器线圈坏⑮;⑵KA2线圈连接线断。 第六题、冷水机组 一、工作原理:启动时合上CR3空气开关,CH1、CH2曲轴箱加热器工作24小时,再合上SW启动开关。 1、压缩机保护电路工作原理: 电源L线→CB3(空气开关)→SW(启动开关)→LWTC(低水温保护开关)→CWFS(水流量保护开关)→CB1、CB2压缩机过载保护器→HPS1、HPS2高压保护器→LPS1、LPS2低压保护器→DGT1、DGT2排气温度保护器→CR3常闭触点→CR1、CR2线圈得电↗CR1常开触点闭合→为1号压缩机工作准备。 ↘CR2常开触点闭合→为2号压缩机工作准备。 2、TM定时器工作原理:电源L线→CB3(空气开关)→SW(启动开关)→LWTC(低水温保护开关)→CWFS(水流量保护开关)→CR3常闭触点→TM定时器开关B、B1接通→TM定时器电机工作计时→TM定时器工作2分54秒后→TM定时器开关B 、B1和A、A1开关断开B、B2和A、A2开关接通。 3、1号压缩机工作原理: 电源L线→CB3(空气开关)→SW(启动开关)→LWTC(低水温保护开关)→TM定时器A、A2接通 ↗CR3线圈得电↗CR3常闭断开TM定时器6分钟后不能工作。 →CR3常开触点闭合自锁。 ↘CR3常闭触点断开使CR1。CR2线圈过载后不能工作。 ↘TC温控R1、Y1接通↗TC温控R2、Y2卸载电磁阀到达设定工作温度工作。 ↘ TS转换开关2、1接通↗CR4常闭触点→U1卸载电磁阀工作。 ↘CR1常开闭合↗RCL1指示灯亮。 →供液电磁阀打开供液。 →CR4时间继电器线圈工作→CR4常闭延时断开→U1电磁阀失电上载。 ↘C1线圈得电↗C1主触点闭合→1号压缩机工作。 ↘C1辅助触点断开→CH1加热器不工作。 定时器继续工作18秒后(TM定时器B、B2和A、A2断开B、B1和A、A1接通) 4、2号压缩机工作原理电源L线→CB3(空气开关)→SW(启动开关)→LWTC(低水温保护开关)→CWFS 水流开关→CR3常开触点闭合↗CR3线圈工作自锁 →TC温控开关(R1、Y)→1号压缩机继续工作。 ↘TM定时器开关(A、A1接通)→TC温控器R3、Y3接通↗TC温控器(R4、B4接通)→U2卸载电磁阀达到设定温度卸载。 ↘TS转换开关(8、7接通)↗CR5延时常闭→U2电磁阀得电卸载。 ↘CR2常开闭合↗RCL2,2号压缩机指示灯亮。 →U2Y2供液电磁阀打开供液。 →CR5时间继电器线圈得电→CR5常闭延时断开→U2电磁阀失电上载。 ↘C1线圈得电↗C1主触点闭合→2号压缩机工作。 ↘C1辅助触点断开→CH2加热器不工作。 二、故障分析 1、故障现象:合上CB3空气开关,CH1不工作,CH2工作正常。 故障原因:⑴CH1加热器坏①;⑵C1常闭触点坏;⑶CH1加热器~C1常闭触点连续断。 2、故障现象:合上CB3空气开关,CH2不工作,CH1工作正常。 故障原因:⑴CH2加热器坏②;⑵C2常闭触点坏;⑶CH2加热器~C2常闭触点连续断。 3、故障现象:合上CB3空气开关,CH1、CH2工作正常,再合上SW开关,CR1、CR2线圈都不工作。 故障原因:⑴SW启动开关坏③;⑵LWTC低水温保护开关坏④;⑶CWFS水流量开关坏⑤。 4、故障现象:合上CB3空气开关,CH1、CH2工作正常,再合上SW开关,CR1线圈不工作,CR2工作正常。 故障原因:⑴CB1压缩机过载保护器坏⑥;⑵LPS1低压保护开关坏⑦;⑶CR3常闭触点坏⑧;⑷CR1线圈坏23;⑸HPS1高压保护开关坏;⑹DGT1排气温度保护器坏。 5、故障现象:合上CB3空气开关,CH1、CH2工作正常,再合上SW开关,CR1线圈工作正常,CR2不工作。 故障原因:⑴CB2压缩机过载保护器坏;⑵LPS2低压保护开关坏24;⑶CR3常闭触点坏⑪;⑷CR2线圈坏⑿;⑸HPS2高压保护开关坏⑨;⑹DGT2排气温度保护器坏⑩。 6、故障现象:合上CB3空气开关,CH1、CH2工作正常,再合上SW开关,CR1、CH2线圈工作正常,将定时器拨到右面位置,CR3、USY1、C1、CR4、U1线圈不工作。 故障原因:⑴TM定时器A、A1触点坏⑯;⑵A触点2~电源L连线断;⑶A触点~温控连线断。 7、故障现象:合上CB3空气开关,CH1、CH2工作正常,再合上SW开关,CR1、CH2线圈工作正常,将定时器拨到右面位置,CR3线圈工作正常,USY1、C1、CR4、U1线圈不工作。 故障原因:⑴温控器R1、Y1开关坏⑭;⑵TS转换开关2、1开关坏17;⑶TS温控~TS转换器连线断。 8、故障现象:合上CB3空气开关,CH1、CH2工作正常,再合上SW开关,CR1、CH2线圈工作正常,将定时器拨到右面位置,CR3、U1线圈工作正常,USY1、C1、CR4线圈不工作。 故障原因:⑴CR1常开触点坏19;⑵CR1常开~CR4延时常闭连线断;⑶CR1常开~C1线圈连线断。 9、故障现象:合上CB3空气开关,CH1、CH2工作正常,再合上SW开关,CR1、CH2线圈工作正常,将定时器拨到右面位置, U1线圈不工作,USY1、C1、CR3、CR4线圈工作正常。 故障原因:⑴CR4延时常闭触点坏18;⑵U1线圈坏21;⑶U1线圈~CR4常闭连线断。 10、故障现象:合上CB3空气开关,CH1、CH2工作正常,再合上SW开关,CR1、CH2线圈工作正常,将定时器拨到右面位置, C1线圈不工作,USY1、U1、CR3、CR4线圈工作正常。 故障原因:⑴C1线圈坏⑮;⑵C1线圈~电源N线连线断;⑶C1线圈~CR1常开连线断。 11、故障现象:合上CB3空气开关,CH1、CH2工作正常,再合上SW开关,CR1、CH2线圈工作正常,将定时器拨到右面位置, C1、USY1、U1、CR3、CR4线圈工作正常。再把TM开关拨到左边位置,以上线圈不能自锁。 故障原因:⑴CR3常开自锁触点坏⑬;⑵CR3线圈~CR3常开连线断;⑶CR3常开~电源L线连线断。 12、故障现象:合上CB3空气开关,CH1、CH2工作正常,再合上SW开关,CR1、CH2线圈工作正常,将定时器拨到右面位置, C1、USY1、U1、CR3、CR4线圈工作正常。再把TM开关拨到左边位置,只有CR5线圈不工作,其他工作都正常。 故障原因:⑴CR5线圈坏20;⑵CR5线圈~电源N线连线断;⑶CR5线圈~CR2常开触点连线断。 13、故障现象:合上CB3空气开关,CH1、CH2工作正常,再合上SW开关,CR1、CH2线圈工作正常,将定时器拨到右面位置, C1、USY1、U1、CR3、CR4线圈工作正常。再把TM开关拨到左边位置,只有CR3不工作,其他工作都正常。 故障原因:⑴CR3线圈坏22;⑵CR3线圈~电源N线连线断;⑶CR3线圈~TM 、A点连线断。
