滑动变阻器专题练习

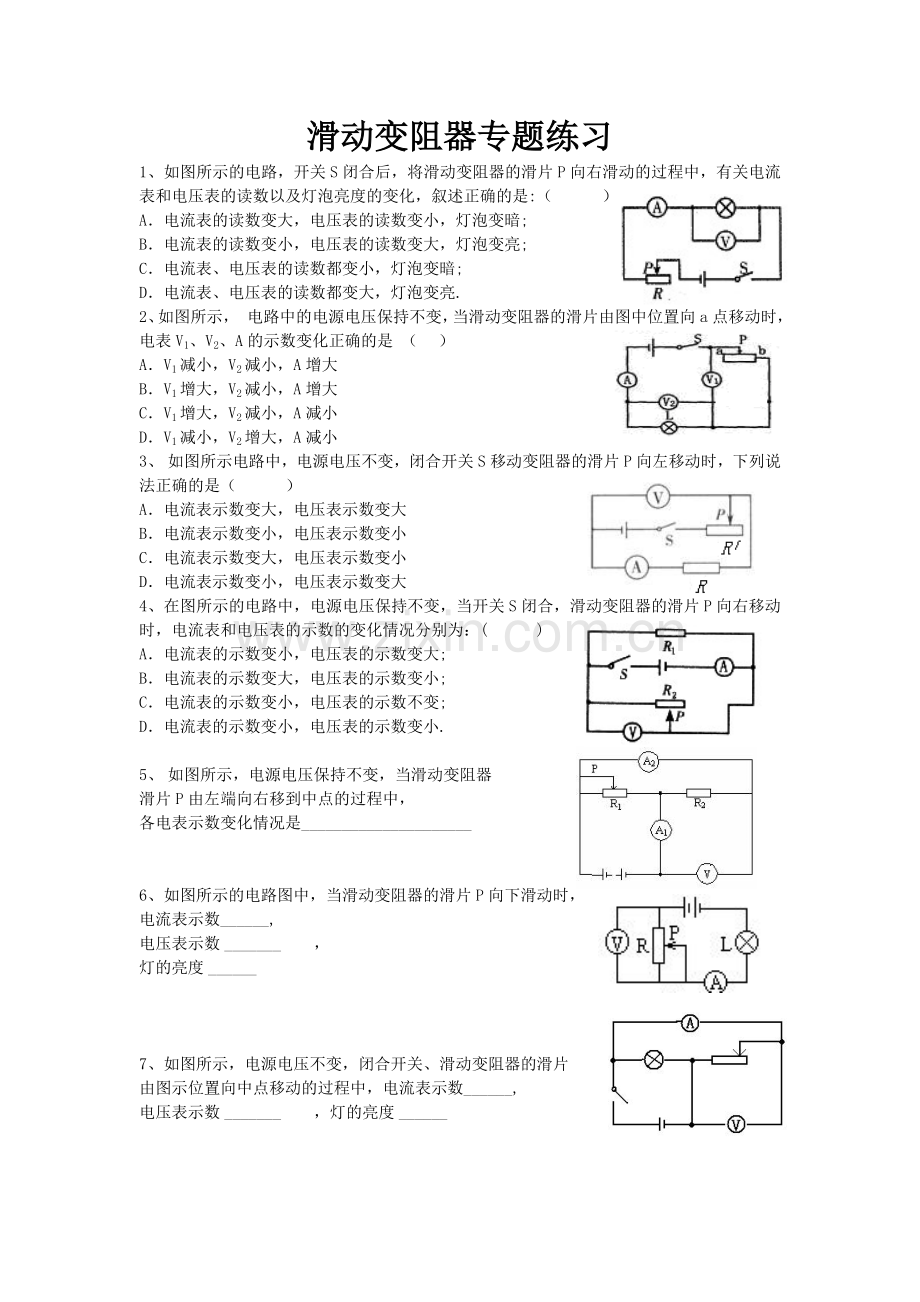

1、如图所示的电路，开关S闭合后，将滑动变阻器的滑片P向右滑动的过程中，有关电流表和电压表的读数以及灯泡亮度的变化，叙述正确的是:（ ）
A．电流表的读数变大，电压表的读数变小，灯泡变暗;
B．电流表的读数变小，电压表的读数变大，灯泡变亮;
C．电流表、电压表的读数都变小，灯泡变暗;
D．电流表、电压表的读数都变大，灯泡变亮.
2、如图所示， 电路中的电源电压保持不变，当滑动变阻器的滑片由图中位置向a点移动时，电表V1、V2、A的示数变化正确的是  （    ）
A．V1减小，V2减小，A增大
B．V1增大，V2减小，A增大
C．V1增大，V2减小，A减小
D．V1减小，V2增大，A减小
3、 如图所示电路中，电源电压不变，闭合开关S移动变阻器的滑片P向左移动时，下列说法正确的是（ ）
A．电流表示数变大，电压表示数变大
B．电流表示数变小，电压表示数变小
C．电流表示数变大，电压表示数变小
D．电流表示数变小，电压表示数变大
4、在图所示的电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电流表和电压表的示数的变化情况分别为：(　　　)
A．电流表的示数变小，电压表的示数变大;　
B．电流表的示数变大，电压表的示数变小;
C．电流表的示数变小，电压表的示数不变;　　
D．电流表的示数变小，电压表的示数变小.

5、 如图所示，电源电压保持不变，当滑动变阻器
滑片P由左端向右移到中点的过程中，
各电表示数变化情况是_____________________

6、如图所示的电路图中，当滑动变阻器的滑片P向下滑动时，
电流表示数______,
电压表示数 _______  ，
灯的亮度 ______

7、如图所示，电源电压不变，闭合开关、滑动变阻器的滑片
由图示位置向中点移动的过程中，电流表示数______,
电压表示数 _______  ，灯的亮度 ______

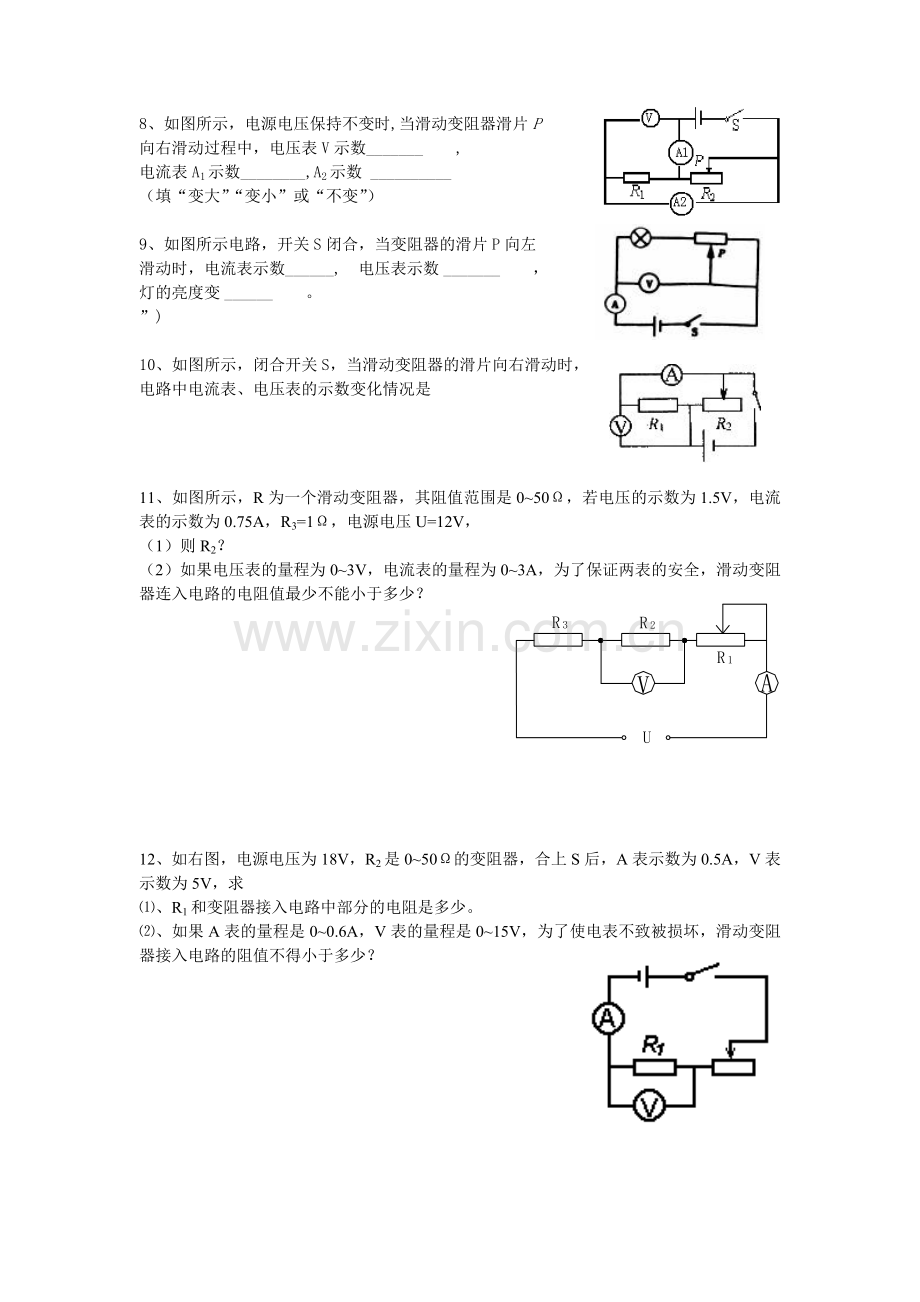

8、如图所示，电源电压保持不变时,当滑动变阻器滑片P
向右滑动过程中，电压表V示数_______  ,
电流表A1示数________,A2示数  __________
（填“变大”“变小”或“不变”）

9、如图所示电路，开关S闭合，当变阻器的滑片P向左
滑动时，电流表示数______, 电压表示数 _______  ，
灯的亮度变 ______  。
”)

10、如图所示，闭合开关S，当滑动变阻器的滑片向右滑动时，
电路中电流表、电压表的示数变化情况是

11、如图所示，R为一个滑动变阻器，其阻值范围是0~50Ω，若电压的示数为1.5V，电流表的示数为0.75A，R3=1Ω，电源电压U=12V，
（1）则R2？
（2）如果电压表的量程为0~3V，电流表的量程为0~3A，为了保证两表的安全，滑动变阻器连入电路的电阻值最少不能小于多少？

12、如右图，电源电压为18V，R2是0~50Ω的变阻器，合上S后，A表示数为0.5A，V表示数为5V，求
⑴、R1和变阻器接入电路中部分的电阻是多少。
⑵、如果A表的量程是0~0.6A，V表的量程是0~15V，为了使电表不致被损坏，滑动变阻器接入电路的阻值不得小于多少？

13、如图，电流表量程0～0.6A，电压表量程0～15V，电阻R0＝30Ω，电路两端电压恒为V
R0
P
A
24V，当滑动变阻器连入电路的电阻太小时，电路中的电流会超过电流表量程，当滑动变阻器连入电路的电阻太大时，变阻器两端电压会超过电压表量程，求：在不超过电表量程的情况下，滑动变阻器连入电路的电阻范围。

14、在如图所示的电路中，R2为0～50Ω的变阻器，合上开关后，V的示数为6V，A表的示数为2A，A1的示数为0.5A，求：①电阻R1的阻值；②变阻器R2连入电路部分的阻值；③如果A表的量程为0～3A，A1表的量程为0～0.6A，为了不使电表损坏，变阻器连入电路的阻值应在什么范围内？

15、标有“4V 1 W”的小灯泡和 “20Ω 1A”的滑动变阻器连接在图8所示的电路中，电源电压为6V，电流表量程为“O～O.6A”，电压表量程为“0～3V”. 为确保电路安全，闭合开关时，滑动变阻器接入电路的阻值变化范围应控制在什么样的范围内(不考虑温度对电阻的影响)？

16、在图示的电路中，电源电压为30V，电阻R＝30Ω，滑动变阻器的最大阻值为50Ω。（1）滑动变阻器的滑片P由a端滑到b端的过程，电压表的最大读数是多少？
（2）若改用电压表的量程为0－15V，要使它接在电路中不烧坏，滑动变阻器的滑片P只能在阻值多大的范围内滑动？
（3）若把一只量程为0－0.6A的电流表接在图甲中的C、D两点上，如图乙所示，为了不损坏电流表和电压表，滑动变阻器的滑片P只有在阻值多大范围内滑动？
