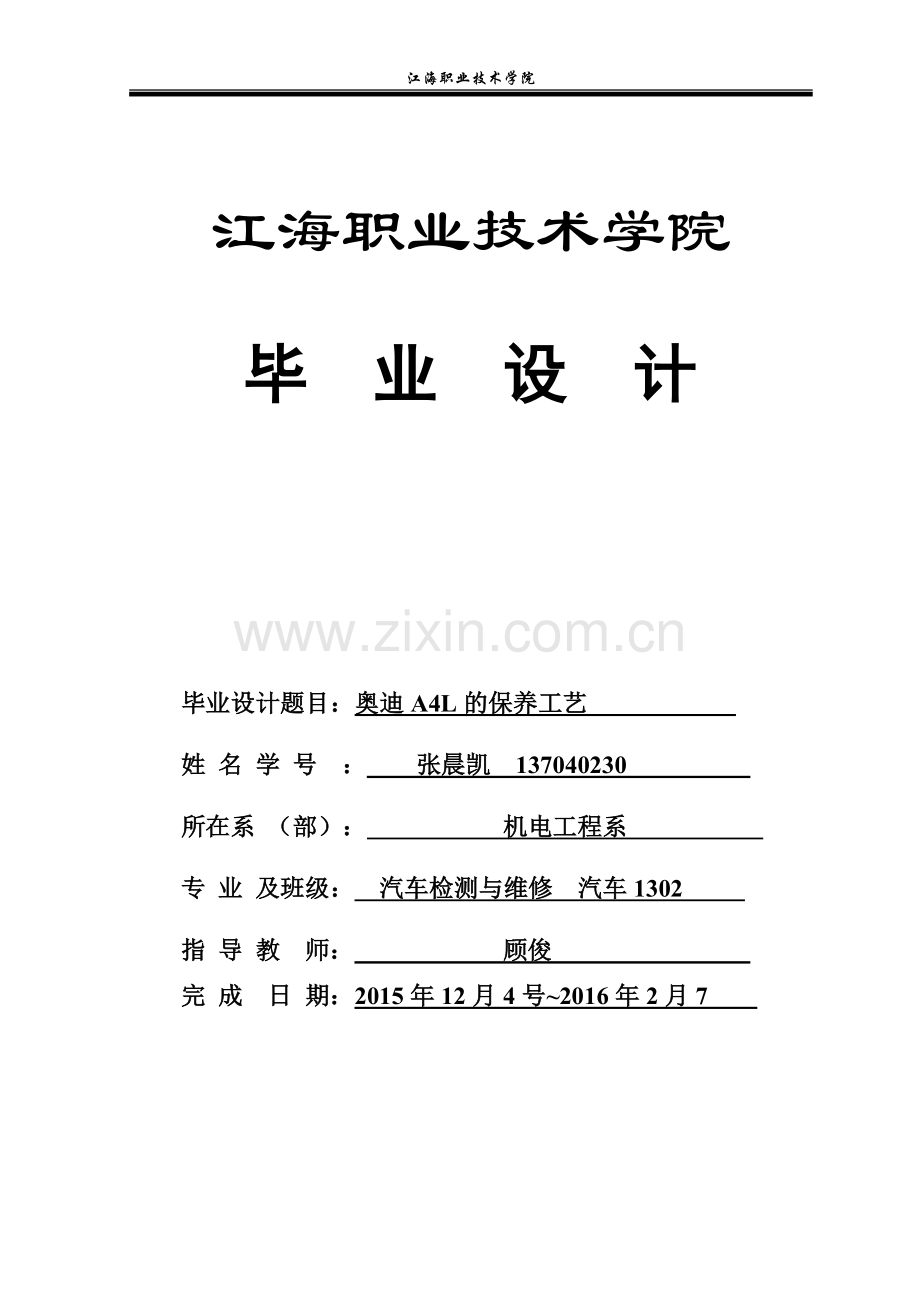

奥迪a4l维修.doc

江海职业技术学院

江海职业技术学院

毕 业 设 计

毕业设计题目：奥迪A4L的保养工艺
姓 名 学 号 ： 张晨凯 137040230
所在系 （部）： 机电工程系
专 业 及班级： 汽车检测与维修 汽车1302
指 导 教 师： 顾俊
完 成 日 期：2015年12月4号~2016年2月7

江海职业技术学院

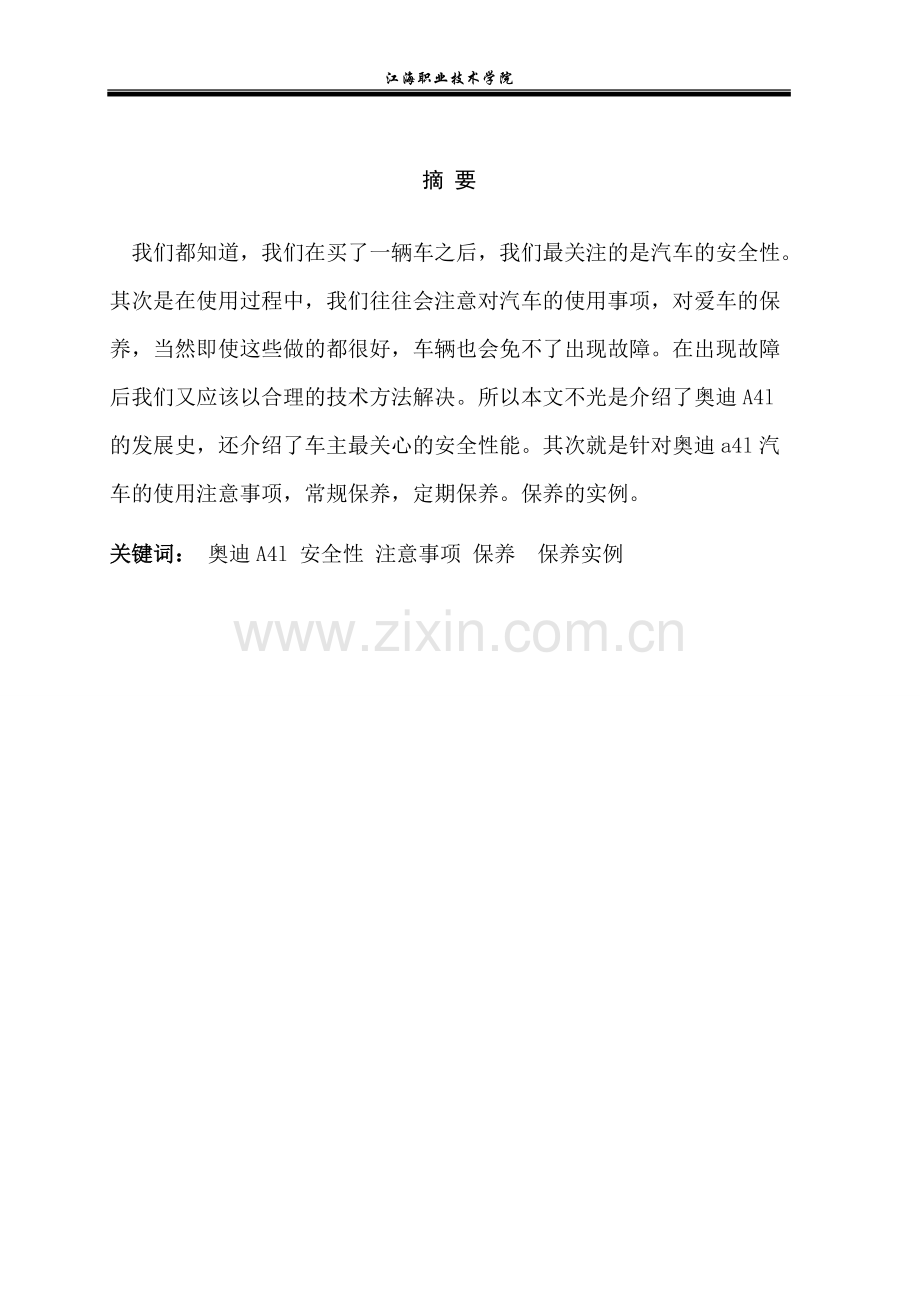

摘 要
我们都知道，我们在买了一辆车之后，我们最关注的是汽车的安全性。其次是在使用过程中，我们往往会注意对汽车的使用事项，对爱车的保养，当然即使这些做的都很好，车辆也会免不了出现故障。在出现故障后我们又应该以合理的技术方法解决。所以本文不光是介绍了奥迪A4l的发展史，还介绍了车主最关心的安全性能。其次就是针对奥迪a4l汽车的使用注意事项，常规保养，定期保养。保养的实例。
关键词： 奥迪A4l 安全性 注意事项 保养 保养实例

目 录
摘 要 I
目 录 II
第1章 奥迪A4L简介 1
1.1车型发展 1
1.2安全系统-----------------------------------------------------------------------------------------------3
1.3车辆内饰外观特点-----------------------------------------------------------------------------------4
第2 章奥迪A4L的保养工艺分析--------------------------------------------------------------------------5
2.1使用注意事项-----------------------------------------------------------------------------------------5
2.2 常规保养----------------------------------------------------------------------------------------------6
2.3定期保养-----------------------------------------------------------------------------------------------7
第3章 奥迪A4L保养费用及注意事项-----------------------------------------------------------------11
3.1奥迪A4L保养及用车费用详解-----------------------------------------------------------------11
3.2省钱的一些小保养方法---------------------------------------------------------------------------11
3.3保养注意事项. 11
第4章奥迪A4L保养实例 13
4.1
结论--------------------------------------------------------------------------------------------------------21
致谢--------------------------------------------------------------------------------------------------------22
参考文献--------------------------------------------------------------------------------------------------23

I

第1章 奥迪A4L简介
1.1车型发展
2008年11月，一汽奥迪推出了国产版奥迪A4L，相比进口车型，国产版采用了加长的设计，轴距相比欧洲版车型加长了60mm进一步增加了后排空间。此外，采用了舒适性地盘，离地间隙比欧洲版车型升高了13毫米，从而达到了更好的舒适性和通过性。安全性方面，全新奥迪A4L还配备了奥迪动态转向系统，能够根据行驶速度和所选择的奥迪驾驶模式改变传动比，低速行驶操作灵活，高速行驶操作稳重，可与ESP系统紧密协作，提高安全性能。通过雷达感应器与后视镜LED警示灯的配合，提高了车辆行驶时的主动安全性。2009年2月，本次发布的奥迪A4L是一款完全本土化的车型，可以说是专为中国市场打造的，因为在除了中国之外的其他地方，我们并不能见到这款A4L车型。奥迪在中国市场经营多年，深知在中国消费者喜大的特点。因此，即使是这代A4的标准版本已经加长到了一个让人不可思议的数值，但引进国内后，厂家还是在此基础上进一步加大尺寸。展现在我们面前的奥迪A4L就是二次加长后的产物，其长度达到了4763mm，比上代车型大了不少，而轴距已经达到了惊人的2869mm。同样是2009年，奥迪在9月又发布了2010款奥迪A4L，不过该车的外观造型并没有发生明显的变化，突出的下保险杠看上去很像一张血盆大口，虽然不到暴力的程度，但是动感的味道还是很浓的。新款A4L最具意义的变化还在于它加长了轴距，由原来的2650mm增长至现在的2869mm，提升非常明显。前大灯是新款A4L最大的亮点，尤其是内部的LED日间行车灯，波浪型的设计很有特色，也非常新潮。不过遗憾的是，在1.8T车款上我们并没有看到这个日间行车灯，这使得前大灯看上去略显单薄，也没能体现出新款A4L的特色设计。2011年8月30日，奥迪A4L 2012年型正式升级上市，新款车型继续推出1.8T和2.0T两个排量的八款车型，全系车型配置提升，并且新增1.8 TFSI舒适型手动挡车型，新的产品价格区间为27.28万元至46.45万元，相比现款车型售价没有提升。除新增加的奥迪A4L 1.8TFSI 舒适型手动挡车型外，奥迪A4L 2012年型全系产品的配置均有不同程度增加，每款车型增加的配置项少则1项，多则4项，但售价没有提升，延续了一汽-大众奥迪一贯稳定的价格策略。

1.2安全系统
我们以新奥迪a4l的车型为例来谈谈奥迪a4l的安全系统的特点。当你在方向盘前坐下来，系统便已在后台为你处理好一切。新奥迪A4L采用了各种不同的技术以帮助你安全地到达目的地。各辅助系统之间联系紧密，不仅提高了智能化水平和通用性，更令驾驶性能和安全性能得以大幅提升。带自动紧急制动功能的自适应巡航控制系统，以驾驶者的安全为己任新奥迪A4L配备的自适应巡航系统通过雷达传感器监测，利用自动刹车与加速，保持与前车恒定距离（系统允许的车速范围为30km/h到200km/h），系统可预设4种跟车距离及不同运行程序。当与前车存在追尾风险时，制动警告装置会通过加强的制动辅助功能警告驾驶者；当车速小于30km/h时，若系统判断车辆与前方静止或移动车辆有碰撞危险，即会自动介入最大制动力，以避免危险发生或降低碰撞严重性，为你化险为夷。奥迪主动式车道偏离警告系统，实时安全护航在新奥迪A4L的车速处于60-250km/h的系统限制范围内，奥迪主动式车道偏离警告系统可以帮助驾驶员不偏离车道，以获得更为安全的驾驶体验。如果警告系统已被启动，但驾驶员未对警告做出反应，车道偏离警告系统将会以微小的转向方式干涉驾驶，将车辆引导至认可车道边界线内，你可以选择持续性监控或者只在穿越车道标记前进行监控，也可选择是否通过方向盘振动进行警示，让它更符合你的驾驶习惯。
1.3车辆内饰外观特点
我们还是以新款奥迪a4l来介绍：
外观改进：据介绍，全新奥迪A4L专为中国市场研发了部分技术和装备包括：
1、 更宽敞的后排空间，车身比欧洲版长60毫米；
2、 舒适底盘，高于欧洲版A4底盘13毫米，从而达到更佳的舒适性和通过性
3、燃油识别系统，点火时可以自动识别燃油品质，达到最佳的燃烧效率，使发动机始终保持动力强劲与节能减排的高度平衡；
4、为中国消费者量身定制的舒适座椅；
5、更为精致的内饰和内外多处镀铬装饰件，满足中国消费者审美需求等。
内饰方面：奥迪A4L的内饰依然延续了奥迪家族式设计，做工精致和用料考究。A4L的中控台能找到大量的与A6L通用的部件。稍向驾驶员倾斜的黑色中控台，以及富有质感的黑色内饰，给人的感觉就是酷，仿佛置身于跑车之中。奥迪A4L内饰给人感觉更加偏向舒适，全系淡雅的浅灰色辅以仿桃木装饰，显得十分沉稳大气。
一直期待的座椅通风配置在A4上也没有出现，但这是一很实用的配置，特别是夏天车在太阳底下晒的时候，烫得让人跳起来，座椅通风功能是用利用风扇向座椅内内注入空气，空气从椅面上的小孔中流出，实现通风功能。乘客坐在座椅上时，身体后部与椅面紧密接触，接触部分空气不流通，不利于汗液的排除，会使人体感到不舒服。通风功能有效改善了人体与椅面接触部分的空气流通环境，即使长时间乘坐，身体于座椅的接触面也会干爽舒适。市场上舒服驾的汽车座椅空调有这项功能。

第2章 奥迪A4L的保养工艺分析
2.1使用注意事项
1.淋雨后及时清洗
遇到大雨天气时，车辆返回后应及时清洗，否则可导致车辆下侧的空隙处积存淤泥，这就是湿气得意藏匿的地方，也是最容易导致生锈的地方。
2. 底盘护理
底盘是和地面最贴近的补位，受路况影响特别严重，一般这个部位最容易锈蚀斑斑，轮壳处甚至还可能松动穿孔。因此，一定要注意汽车底盘的情节防锈处理，防锈效果可保持3个月时间。昨晚防锈护理还要注意不要用碱性清洗液冲洗车身及底盘，这样会影响防锈效果并缩短防锈时间。
3. 点火启动
雨天，车主经常会碰到发动机不易启动的毛病，有时即使勉强启动起来，也是有气无力的。这种毛病最大的可能是出自点火系统因潮湿而产生的漏电。此外，可能是一到下雨天天气变凉了，而封在分电盘内的热空气就有可能凝结成水滴而造成分电盘内部的小水灾，因而丧失了正常的点火功能。一旦防线是因为点火系统的潮湿而造成点火不良，发动机性能下降的话，最好先用干燥的纸巾或干布把分电盘内外及电线等擦干，然后用专用干燥剂喷灌将干燥剂喷在分电盘盖，电瓶接头，火花塞，高压线及点火线圈等处，等一阵后就可启动发动机了。
4. 制动除水
轿车制动系统绝大多数是双管路真空助力液压制动，值得重视的是，传递制动力的制动液具有极强的吸水性。如果有水进入制动液，在制动的过程中，摩擦产生的高温会使水气化。而气体具有可压缩性，在制动液中被压缩，就会造成制动失灵甚至失效。雨水多时，空气的湿度会越来越大，如果制动液在雨季到来之前就有少量水分，那将是很危险的。有些制动液吸水较严重的车辆，在制动液油杯盖上就能看见水珠。所以在保养时必须要检查制动液，以保证驾乘者的生命安全。
2.2常规保养
若行驶时间未达12个月，但行驶里程已达15000公里，则须进行一次更换机油保养，而不按12个月定期保养规范进行保养。每24个月更换一次制动液。保养内容如下：更换发动机机油及机油滤清器
1. 目测检查发动机是否有泄露或损坏
2. 目测检查所有与尾气有关的部件
3. 检查排气系统是否泄漏或损坏
4. 检查冷却防冻剂浓度，必要时添加冷却液或调整浓度
5. 查询自诊系统故障存储器
6. 检查制动摩擦衬块厚度
7. 目测检查制动系统是否有泄漏或损坏
8. 根据制动摩擦衬块磨损状态检查制动液液位
9. 目测检查变速箱，主减速器及等速方向节防护套有无渗漏或损坏
10. 检查转向球节防尘套有无渗漏或损坏
11. 检查所有轮胎的花纹深度及磨损形态，检查轮胎气压，必要时校正
12. 检查蓄电池解液液位，必要时添加蒸馏水
13. 检查转向横拉杆接头间隙，紧固程度及防尘套状况
14. 检查储气箱及放水阀是否洁净，必要时清洗
15. 润滑车门锁，安全锁及儿童安全锁的功能
16. 检查照明灯，转向信号灯，遇险报警灯，警报、指示灯及喇叭的功能
17. 检查风窗刮水器 清洗器，大灯清洗器，清洗喷嘴的功能，以及刮水器的停止位置。
2.3定期保养

（1）3000公里定期保养在12个月定期保养项目基础上，车辆每行驶30000公里还需增加下列保养项目：

1. 更换粉尘滤清器
2. 检查手动变速箱及主减速器润滑油油位，必要时添加润滑油
3. 检查大灯光束，必要时调整
4. 目测检查车身底板密封涂层是否损
（2）6000公里定期保养在12个月及30000公里定期保养的基础上，轿车每行驶60000公里还需层架下列保养项目：
1. 更换空气滤清器滤芯，清洗壳体
2. 检查动力转向及中央液压系统的液压油油位
3. 检查自动变速箱及主减速器润滑油油位，必要时添加润滑油。每行驶60000公里或3年使用无铅汽油，须更换火花塞，若使用含铅汽油，则每行驶15000公里必须更换火花塞。每行驶60,000公里或4年更换自动变速箱ATF润滑油。

16

第三章 奥迪A4L保养流程

3.1奥迪A4L保养及用车费用详解

奥迪A4L 6万公里全系车型保养费用（按照奥迪官方保养周期）：
配件价格与工时费：
奥迪A4L车型保养配件价格表
配件名称
零件费
工时费（元）
机油
SM 5W-40 (大桶）：436元/4L（全 合成）
SM 5W-40（小桶）：115元/1L（全合成）
440
机油滤芯
117元/个
空气滤芯
289元/个
200
空调滤芯
390元/个
80
灰尘滤芯
83元/个
40
汽油滤芯
585元/个
440
变速箱油
手动
233元/1L（每次更换需要3L）
200
自动
332元/1L（每次更换需要6L）
200
制动液
62元/瓶/1L（每次更换需要2瓶）
396
火花塞
149元/支（每次更换需要4支）
280
冷却液
135元/4L
396
注：表中费用均采自华南某地区奥迪4S店，仅供参考，其它区域价格略有不同。

　奥迪A4L 保养费用：
　　以下是根据官方保养手册提供的保养间隔标准来计算奥迪A4L的保养费用。详细保养费用及保养项目可参看下表：
奥迪A4L 保养费用/保养项目表（适用城市工况用车）
里程
(km)
机油
滤芯
机油
燃油
滤芯
空气
滤芯
空调
滤芯
灰尘
滤芯
变速
箱油
方向
机油
制  动
液
火花
塞
保养费用
(手动/自动)
10000
●
●

●
●

电
子
助
力
免
维
护
-

首保免费
20000
●
●

●
●

●
2577元
30000
●
●

●
●
●（手动）

2600元/1701元
40000
●
●
●
●
●
●

●
4091元
50000
●
●

●
●

1701元
60000
●
●

●
●
●
●
●
3476元/4769元
厂家建议首保里程为10000 公里，保养间隔为10000公里；
2年不限公里整车质保；
6万公里保养费用
手动型
14445元
自动型
14839元

3.2省钱的一些小保养方法
1、 合理的保养，减少不必要的花费：对于保养周期车主们可能都知道，就是到了公里数就去换一些某某的部件之类，经常性的保养和维护肯定是没有坏处的，如果能更加合理的去保养爱车的话，价格也会降低。如果懂行的基本会参照制造商的保养周期，而4S店所建议的保养周期车主们还是三思一下在轻信。
2、机油：机油的更换也是一笔不小的开支，特别是4S点建议的公里数更换。但是机油的选择让很多车主们犯难，到底是进口的还是国产普通的呢？如果你的爱车是比较普遍的车型，还是加国产普通汽油就行，怕什么加不坏的。
3、 汽油标号越高越好？这是一个特别大的误区，汽油的标号只是它的抗爆系数，跟什么油质啊、清洁度啊根本就没有关系，只是被误人子弟的加油站给忽悠了。
4、 自己可以更换的零件：像雨刷和空气过滤这些东西都是可以自己更换的，过滤器1万公里检查2万公里更换，为了它在去一趟4S店就不划算了吧。雨刷则可以在网上购买，然后自己安装上，南方一年到两年更换一次，而东北则是要过完冬天就检查一次，看看有没有破损的情况，及时更换。
5、 洗车不要太频繁：有的车主好像有洁癖一样，只要是车脏了必须一顿洗，洗车太频繁的话会让起车的光泽度下降，而且还会留下细小的划痕，只要在太阳光下面一看就能看见。
6、汽油指示灯亮了在加油，正确吗？很简单的一个道理，油泵的顶端长时间的得不到汽油的包裹，所以就没有冷却，时间长了就会损坏。、长时间的热车：上车就开车这样固然不好，应为刚刚点着火的车怠速的转速非常高，但是长时间的热车也不一定对发动机就好，而且还费油，合理的热车，怠速到1000转一下即可。

3.3保养注意事项
人有生老病死，车也不例外。如果您想让您的爱车也能够寿终正寝的话，那么一些关键的保养周期也一定要记牢。
两年初生期，按时保养打好基础车刚买回家正是车主感到最新鲜的时候，于是什么打蜡、装甲、封釉的一通儿折腾，其实这样做不但对车无益，相反还会伤害到爱车。现在的许多轿车在出厂前都做过漆面的防护膜，半年之内都不用打蜡；而大多数欧洲车的底盘也都经过了特殊处理，基本上底盘装甲等于画蛇添足，所以新车买回来后其实只要按时进行正常的保养就可以了。而且车主最好不要私自更换机油品牌，原厂的机油是经过严格测试的，性能和可靠性都有保证，现在市场上的一些机油时常会夸大功效，如果误换了劣质机油反而会给发动机造成永久性的伤害。
三年青少期，注意爱车的细微变化
两年多的车性能正是最好的时候，不过一些易损件有可能已经磨损严重，需要多加留意，比如刹车、散热系统、皮带就需要经常检查，如果有问题要及时解决。许多车主把车子开到这个年头便开始不像对待新车那样在意了，不仅开起来不注意，过坑过弯儿也不减速，一些保养经常不按时做，有了些小毛病也扛着不去修
六年中年期，该换就换性能有保障。
5年左右的车就好像人到中年，该补养的得补养、该看的病得彻底根治，不然会给大病留下隐患。一般家庭开了5年的车也都跑了有十万多公里了，虽然今天的汽车制造技术已经非常可靠，别说十万，只要保养得当跑三十万公里也没问题，不过不可否认的是一些橡胶件肯定已经开始有老化的迹象，需要把爱车送到专业的服务站进行彻查。几个需要特别注意的地方是轮胎、正时皮带、橡胶皮管、水泵、刹车盘片、冷却液、制动液，还有转向助力油等，其中行驶了十万公里必须换的是正时皮带(装备了正时链的车不用换)，还有一些润滑油，而轮胎根据厂家规定，也最好不要连续使用十万公里以上，中途要经常进行位置的对调，如果老化或磨损严重的也要一并更换。
十年中老年期，谨慎驾驶细心养护
车到这个年纪就别玩儿命开了，更别想用新车的标准来要求它。哪儿有点声响、哪儿反应慢点都在情理之中，毕竟这辆车已经陪您跑过了几十万公里的路途，消磨了几千个日日夜夜，精心地护理好爱车。
虽然我国对非营运用轿车已经取消了强制报废的年限，但汽车用到这个阶段各方面的性能都已经大不如前，所以这时更需要对爱车细致入微地养护。除了每次要提前机油的更换周期外，发动机的转速尽量不要拉到过高了，而且应尽量避免激烈驾驶。车到这个年纪就别玩儿命开了，

更别想用新车的标准来要求它。哪儿有点声响、哪儿反应慢点都在情理之中，毕竟这辆车已经陪您跑过了几十万公里的路途，消磨了几千个日日夜夜，精心地护理好爱车，它才能顺利地走完虽然我国对非营运用轿车已经取消了强制报废的年限，但汽车用到这个阶段各方面的性能都已经大不如前，所以这时更需要对爱车细致入微地养护。除了每次要提前机油的更换周期外，发动机的转速尽量不要拉到过高了，而且应尽量避免激烈驾驶。
十年以后古董期
车用了十几年还不扔只能说明您已经和它产生了深厚的感情，汽车也已经不再仅局限于代步那么简单了，对于古董级车的收藏者来说，性能已经不是最重要的了，只要保证车子还能发动，发动后还能走就算不错了。所以对于这些车主来说选择一个什么样的存放地点和多长时间溜一次车反而变得很重要，此外，还要注意囤积一些常用的修车配件。

第四章 奥迪A4L保养实例
4.1
第五章 结 论
通过对奥迪A4L的维护与维修工艺分析的写作与成文，使自己对它有了更深的认知。油器是在对奥迪A4L的维护保养与维修工艺流程方面。奥迪A4L虽在国内为中高档车系，但是也免不了要适应各种复杂的路面。不能因其为高档车系，在遇到不好的路况时就不过吧。所以往往应对这些情况下我们就更应该按照正确规范的流程进行维护保养，甚至维修。只有这样汽车的使用寿命才会得到最大限度的延续。
在对奥迪a4l维修实例分析中则是更加说明了上述内容的可行性和必要性，加强了自己将理论知识与实际动手能力的结合。使得综合能力得到进一步提升。
毕业论文写作主要是运用所学的专业知识独立研究。分析和解决一个理论问题或实际问题，是对所学专业知识的运用和深化。写作的目的是为了培养学生具有综合运用所学知识解决实际问题的能力。
致 谢
转眼间，大学很快就要结束了。而作为大学生活的最后一个环节——毕业设计，经过紧张准备，也将接近尾声。在这次毕业设计中，我不但巩固了以前所学的知识，并从中学到了很多新的东西。在这里，我向那些在大学里给予过我巨大帮助的老师和同学表示衷心的感谢，正是他们的帮助才让我得以圆满的完成大学的学业和最后的毕业设计。
在这次设计的过程中，指导老师一直都关注着我的每一步进展，并给了我很多好的意见与建议，同时也对我提出了严格的要求。我之所以能很顺利的完成毕业设计任务，这与老师的指导是密不可分的，在此，我对许老师表示感谢。
另外，还要对百忙中抽出时间对本文进行评审并提出宝贵意见的各位江海职业技术学院的老师表示衷心的感谢谢谢你们的帮助。
参考文献
[1] 张西振。汽车发动机电控技术M。 机械工业出版社
[2] 张子波 汽车发动机构造与维修 高等教育出版社
[3] 刘仲国 汽车维修中级培训 北京 机械工业出版社
[4] 奥迪A4L维修手册 吉林长春：一汽大众汽车有限公司
[5] 百度百科等网络资料
[6] 太平洋汽车网
