MCS-51 汇编指令集.doc

8种常用伪指令
１．ORG   16位地址 ；此指令用在原程序或数据块的开始，指明此语句后面目标程序或数据块存放的起始地址。
２．[标号：] DB   字节数据项表             ；将项表中的字节数据存放到从标号开始的连续字节单元中。例如：SEG： DB 88H，100，“7”，“C”
３．[标号：]DW   双字节数据项表            ；定义16位地址表，16地址按低位地址存低位字
                                             节，高位地址存高位字节。
                                             例如：TAB： DW  1234H，7BH
４．名字 EQU 表达式  或名字=表达式         ；用与给一个表达式赋值或给字符串起名字。之
                                           后名字可用做程序地址，数据地址或立即数地址
                                           使用。名字必须是一字母开头的字母数字串。
                                           例如：COUNT=10 或 SPACE  EQU  10H
５．名字 DATA 直接字节地址                 ；给8位内部RAM单元起个名字，名字必须是一
                                           字母开头的字母数字串。同一单元可起多个名字。
                                            例如：ERROR  DATA  80H
６．名字 XDATA 直接字节地址                 ；给8位外部RAM起个名字，名字规定同DATA
                                              伪指令。例如：IO_PORT  XDATA  0CF04H
７．名字 BIT 位指令                        ；给一可位寻址的位单元起个名字，规定同DATA
                                             伪指令。例如：SWT BIT 30H
８．[标号：]　ＥＮＤ　　　　　　　　    ；指出源程序到此结束，汇编对其后的程序语句不　　　　　　　　　　　　　　　　　　　
                                        予理睬．源程序只在主程序最后使用一个ＥＮＤ
定义指令符号
符号
说明
Rn
目前所选定的寄存器组中的R0-R7寄存器
Ri
当前选中的寄存器区中可作为地址寄存器的两个寄存器R0和R1（i=0,1）
Direct
8位直接寻址地址，可以是内存RAM地址（00H--7FH）或SFR（80H--FFH）
@Ri
通过R0或R1做间接寻址内部RAM的地址（00H--FFH）的前缀
#data
8位立即数
#data16
16位立即数，只有DPTR中才用到
Addr 16
只用在LCALL（长指令调用，三字节）和LJMP（无条件长转移指令）指令中的16位目的地地址，可寻址64K存储器中的任何地址
Addr 11
使用在ACALL（绝对调用指令，双字节）和AJMP（无条件绝对转移指令）指令中的11位目的地地址，可寻址下一个指令算起2K内的任何地址，即目的地址必须放在与下条指令第一个字节同一个2kB程序存储器空间
DPTR
数据指针
rel
有符号的8位偏移地址（Offset Address），其范围是从下一个指令算起的-128到+128字节中。负值表示地址向前推算，正值表示地址向后推算。使用在SJMP和所有条件式跳转指令中
bit
可直接位寻址的内部数据RAM（20H--2FH），其中地址范围为（00H--7FH）或特殊功能积存器（80H--FFH）
A
累加器
B
累加器，用于乘法和除法
（X）
某地址单元X中的内容
（（X））
某地址单元X内存放一地址信息，此命令为寻址地址信息所指地址中存放的数据

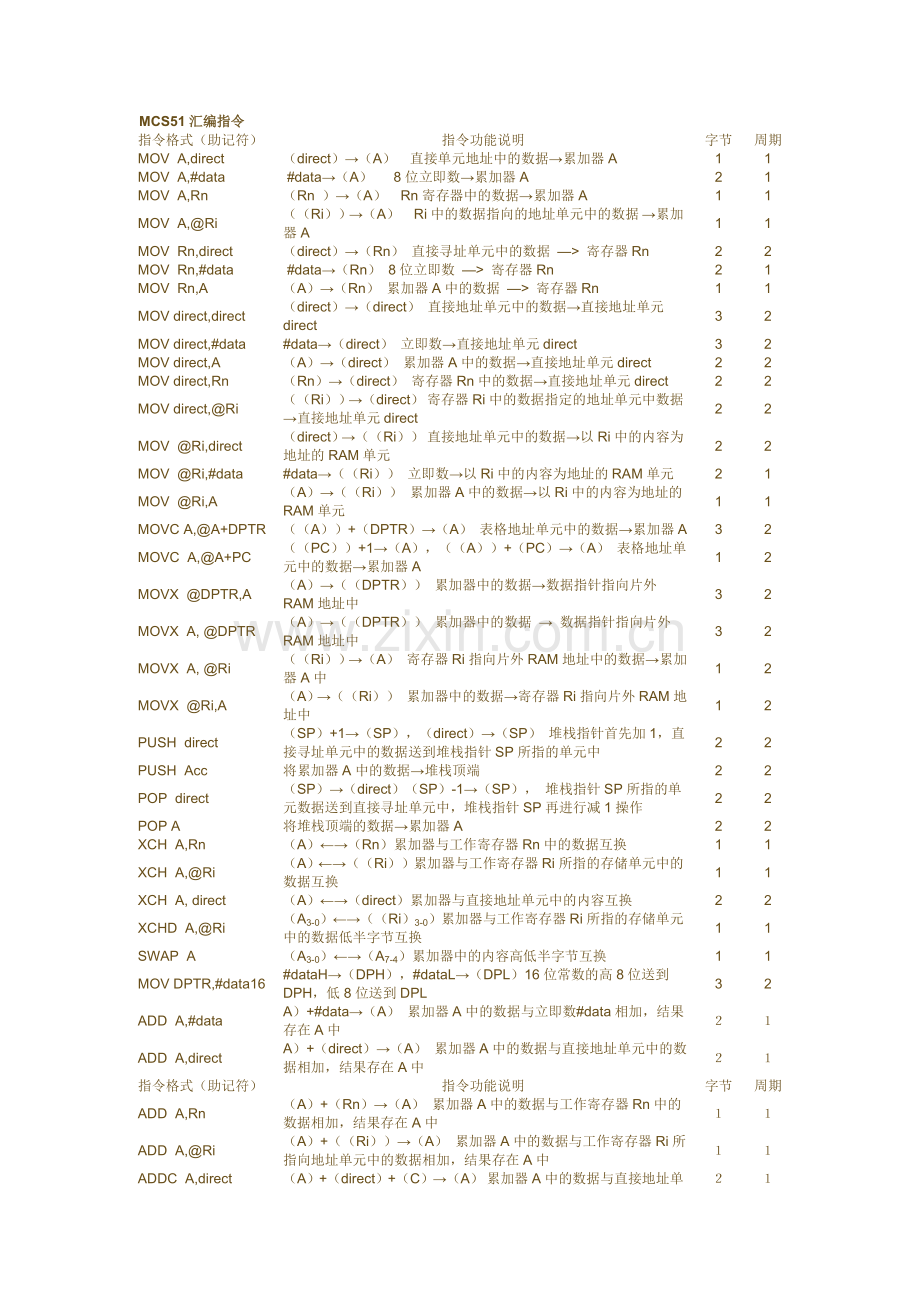

MCS51汇编指令
指令格式（助记符）
指令功能说明
字节
周期
MOV  A,direct
（direct）→（A）　直接单元地址中的数据→累加器A
1
1
MOV  A,#data
 #data→（A） 　8位立即数→累加器A
2
1
MOV  A,Rn
（Rn ）→（A）　Rn寄存器中的数据→累加器A
1
1
MOV  A,@Ri
（（Ri））→（A）　Ri中的数据指向的地址单元中的数据 →累加器A
1
1
MOV  Rn,direct
（direct）→（Rn） 直接寻址单元中的数据 —> 寄存器Rn
2
2
MOV  Rn,#data
 #data→（Rn） 8位立即数 —> 寄存器Rn
2
1
MOV  Rn,A
（A）→（Rn） 累加器A中的数据 —> 寄存器Rn
1
1
MOV direct,direct
（direct）→（direct） 直接地址单元中的数据→直接地址单元direct
3
2
MOV direct,#data
#data→（direct） 立即数→直接地址单元direct
3
2
MOV direct,A
（A）→（direct） 累加器A中的数据→直接地址单元direct
2
2
MOV direct,Rn
（Rn）→（direct） 寄存器Rn中的数据→直接地址单元direct
2
2
MOV direct,@Ri
（（Ri））→（direct） 寄存器Ri中的数据指定的地址单元中数据→直接地址单元direct
2
2
MOV  @Ri,direct
（direct）→（（Ri）） 直接地址单元中的数据→以Ri中的内容为地址的RAM单元
2
2
MOV  @Ri,#data
#data→（（Ri）） 立即数→以Ri中的内容为地址的RAM单元
2
1
MOV  @Ri,A
（A）→（（Ri）） 累加器A中的数据→以Ri中的内容为地址的RAM单元
1
1
MOVC A,@A+DPTR
（（A））+（DPTR）→（A） 表格地址单元中的数据→累加器A
3
2
MOVC  A,@A+PC
（（PC））+1→（A），（（A））+（PC）→（A） 表格地址单元中的数据→累加器A
1
2
MOVX  @DPTR,A
（A）→（（DPTR）） 累加器中的数据→数据指针指向片外RAM地址中
3
2
MOVX  A, @DPTR
（A）→（（DPTR）） 累加器中的数据 → 数据指针指向片外RAM地址中
3
2
MOVX  A, @Ri
（（Ri））→（A） 寄存器Ri指向片外RAM地址中的数据→累加器A中
1
2
MOVX  @Ri,A
（A）→（（Ri）） 累加器中的数据→寄存器Ri指向片外RAM地址中
1
2
PUSH  direct
（SP）+1→（SP），（direct）→（SP） 堆栈指针首先加1，直接寻址单元中的数据送到堆栈指针SP所指的单元中
2
2
PUSH  Acc
将累加器A中的数据→堆栈顶端
2
2
POP  direct
（SP）→（direct）（SP）-1→（SP）， 堆栈指针SP所指的单元数据送到直接寻址单元中，堆栈指针SP再进行减1操作
2
2
POP A
将堆栈顶端的数据→累加器A
2
2
XCH  A,Rn
（A）←→（Rn）累加器与工作寄存器Rn中的数据互换
1
1
XCH  A,@Ri
（A）←→（（Ri））累加器与工作寄存器Ri所指的存储单元中的数据互换
1
1
XCH  A, direct
（A）←→（direct）累加器与直接地址单元中的内容互换
2
2
XCHD  A,@Ri
（A3-0）←→（（Ri）3-0）累加器与工作寄存器Ri所指的存储单元中的数据低半字节互换
1
1
SWAP  A
（A3-0）←→（A7-4）累加器中的内容高低半字节互换
1
1
MOV DPTR,#data16
#dataH→（DPH），#dataL→（DPL）16位常数的高8位送到DPH，低8位送到DPL
3
2
ADD  A,#data
A）+#data→（A） 累加器A中的数据与立即数#data相加，结果存在A中
２
１
ADD  A,direct
A）+（direct）→（A） 累加器A中的数据与直接地址单元中的数据相加，结果存在A中
２
１
指令格式（助记符）
指令功能说明
字节
周期
ADD  A,Rn
（A）+（Rn）→（A） 累加器A中的数据与工作寄存器Rn中的数据相加，结果存在A中
１
１
ADD  A,@Ri
（A）+（（Ri））→（A） 累加器A中的数据与工作寄存器Ri所指向地址单元中的数据相加，结果存在A中
１
１
ADDC  A,direct
（A）+（direct）+（C）→（A） 累加器A中的数据与直接地址单元的数据连同进位位相加，结果存在A中
２
１
ADDC  A,#data
（A）+#data +（C）→（A） 累加器A中的数据与立即数连同进位位相加，结果存在A中
２
１
ADDC  A,Rn
A）+Rn+（C）→（A） 累加器A中的数据与工作寄存器Rn中的数据、连同进位位相加，结果存在A中
１
１
ADDC  A,@Ri
（A）+（（Ri））+（C）→（A） 累加器A中的数据与工作寄存器Ri指向地址单元中的数据、连同进位位相加，结果存在A中
１
１
SUBB  A,direct
（A）－（direct）－（C）→（A） 累加器A中的数据与直接地址单元中的数据、连同借位位相减，结果存在A中
２
１
SUBB  A,#data
（A）－（Rn）－（C）→（A） 累加器A中的数据与工作寄存器中的数据、连同借位位相减，结果存在A中
２
１
SUBB  A,Rn
（A）－（Rn）－（C）→（A） 累加器A中的数据与工作寄存器中的数据、连同借位位相减，结果存在A中
１
１
SUBB  A,@Ri
（A）－（（Ri））－（C）→（A） 累加器A中的数据与工作寄存器Ri指向的地址单元中的数据、连同借位位相减，结果存在A中
１
１
MUL  AB
（A）×（B）→（A）和（B） 累加器A中的数据乘以寄存器B中的数据，结果高字节存入寄存器Ｂ，底字节存入累加器Ａ
１
４
 DIV  AB
（A）÷（B）→（A）和（B） 累加器A中的数据除以寄存器B中的数据，结果的商存入累加器A，余数存入寄存器B中
１
４
INC  A
+1¡ú（A） 累加器A中的数据加1，结果存在A中
１
１
INC  direct
（direct）+1→（direct） 直接地址单元中的数据加1，结果送回原地址单元中，如果直接地址是I/O，其功能是先读入I/O锁存器的内容，然后在CPU进行加1操作，再输出到I/O上，这就是“读—修改—写”操作
２
１
INC  @Ri
（（Ri））+1→（（Ri）） 寄存器的数据指向的地址单元中的数据加1，结果送回原地址单元中
１
１
NC  Rn
Rn）+1→（Rn）寄存器Rn的数据加1，结果送回原地址单元
１
１
INC  DPTR
（DPTR）+1→（DPTR）数据指针的数据加1，结果送回数据指针中
１
２
DEC  A
（A）-1→（A）累加器A中的数据减1，结果送回累加器A
１
１
DEC  direct
（direct）-1→（direct）直接地址单元中的数据减1，结果送回直接地址单元中
２
１
DEC  @Ri
（（Ri））-1→（（Ri））寄存器Ri指向的地址单元中的数据减1，结果送回原地址单元中
１
１
DEC  Rn
（Rn）-1→（Rn）寄存器Rn中的数据减1，结果送回寄存器Rn中
１
１
DA  A
累加器Ａ中的数据做ＢＣＤ调整
１
１
RL  A
累加器A中的数据左移一位，bit７¡úbit０
１
１
RR  A
累加器A中的数据右移一位，bit７¡úbit７
１
１
RLC  A
累加器A中的数据连同进位标志位CY左移一位，bit７¡úＣＹ，ＣＹ¡úbit０
１
１
RRC  A
累加器A中的数据连同进位CY位CY右移一位，bi０¡úＣＹ，ＣＹ¡úbit７
１
１
SWAP  A
累加器中的数据高低半字节互换
１
１
CPL  A
累加器中的数据按位取反，即０¡ú１，１¡ú０
１
１
CLR  A
0¡ú（A），累加器中的数据清0Ｈ
１
１
ANL  A,direct
累加器A中的数据和直接地址单元中的数据执行与操作。结果存在寄存器A中
２
１
ANL  direct,#data
直接地址单元中的数据和立即数执行与操作。结果存在直接地址单元中
３
２
指令格式（助记符）
指令功能说明
字节
周期
NL  A,#data
累加器A的数据和立即数执行与操作。结果存在累加器A中
２
１
NL  A,Rn
累加器A的数据和寄存器Rn中的数据执行与操作。结果存在累加器A中
１
１
ANL  direct,A
直接地址单元中的数据和累加器A的数据执行与操作。结果存在直接地址单元中
２
１
ANL  A,@Ri
累加器A的数据和工作寄存器Ri指向的地址单元中的数据执行与操作。结果存在累加器A中
１
１
ORL  A,direct
累加器A中的数据和直接地址单元中的数据执行逻辑或操作。结果存在寄存器A中
２
１
ORL  direct,#data
累加器A中的数据和直接地址单元中的数据执行逻辑或操作。结果存在寄存器A中
３
２
ORL  A,#data
累加器A的数据和立即数执行逻辑或操作。结果存在累加器
２
１
ORL  A,Rn
累加器A的数据和寄存器Rn中的数据执行逻辑或操作。结果存在累加器A中
１
１
ORL  direct,A
直接地址单元中的数据和累加器A的数据执行逻辑或操作。结果存在直接地址单元中
２
１
ORL  A,@Ri
累加器A的数据和工作寄存器Ri指向的地址单元中的数据执行逻辑或操作。结果存在累加器A中
１
１
XRL  A,direct
累加器A中的数据和直接地址单元中的数据执行逻辑异或操作。结果存在寄存器A中
２
１
XRL  direct,#data
直接地址单元中的数据和立即数执行逻辑异或操作。结果存在直接地址单元中
３
２
XRL  A,#data
累加器A的数据和立即数执行逻辑异或操作。结果存在累加器A中
２
１
XRL  A,Rn
累加器A的数据和寄存器Rn中的数据执行逻辑异或操作。结果存在累加器A中
１
１
XRL  data,A
直接地址单元中的数据和累加器A的数据执行逻辑异或操作。结果存在直接地址单元中
２
１
XRL  A,@Ri
累加器A的数据和工作寄存器Ri指向的地址单元中的数据执行逻辑异或操作。结果存在累加器A中
１
１
CLR C
清除进位标志CY为0
1
1
CLR bit
清除bit为0
2
1
SETB C
设定进位标志CY为1
1
1
SETB bit
设定bit为1
2
1
CPL C
将进位标志CY反相
1
1
CPL bit
将bit反相
2
1
ANL C，bit
将进位标志CY AND bit值¡ú进位标志位CY
2
2
ANL C，/bit
将进位标志CY AND bit反相值¡ú进位标志位CY
2
2
ANL A，#data
将累加器A的各位与立即数的相对位置做AND¡úA累加器
2
2
ORL C，bit
将进位标志CY OR bit值¡ú进位标志位CY
2
2
ORL C，/bit
将进位标志CY OR bit反相值¡ú进位标志位CY
2
2
ORL A，#data
将累加器A的各位与立即数的相对位置做OR¡úA累加器
2
2
MOV C，bit
将bit值¡ú进位标志位CY
2
1
MOV bit，C
将进位标志位CY¡úbit值
2
2
JC rel
当进位标志位CY=1就跳至rel，否则执行下一条指令
2
2
JNC rel
当进位标志位CY=0就跳至rel，否则执行下一条指令
2
2
JB bit rel
当进bit=1就跳至rel，否则执行下一条指令
3
3
JNB bit rel
当进bit=0就跳至rel，否则执行下一条指令
3
3
JBC bit rel
当进bit=1跳至rel，并且清除此bit为0，否则执行下一条指令
3
3
ACALL addr11
2K范围内子程序调用
2
2
LCALL addr16
64K范围内子程序调用
3
3
RET
子程序返回
1
2
RET1
中断服务程序结束返回
1
2
指令格式（助记符）
指令功能说明
字节
周期
AJMP addr11
2K范围内无条件跳转
2
2
LJMP addr16
64K范围内无条件跳转
2
2
SJMP rel
在此指令的前128或后128范围内无条件跳转
2
2
JMP @A+DPTR
跳至@A+DPTR所指定的地址
1
2
JZ rel
如A的内容为0，则短跳转，负责执行下一条指令
2
2
JNZ rel
如A的内容不为0，则短跳转，负责执行下一条指令
2
2
CJNE A，direct，rel
如A的内容与直接地址内的数据不同，则短跳转
3
2
CJNE A，#data，rel
如A的内容与立即数不同，则短跳转
3
2
CJNE Rn，#data，rel
如Rn寄存器中的数据与立即数不同，则短跳转
3
2
CJNE @Ri，#data，rel
如间接地址的数据与立即数不同，则短跳转
3
2
DJNZ Rn，rel
Rn寄存器中的数据减1，若不为0，则短跳转，否则执行下条指令
2
2
DJNZ direct，rel
直接地址中的数据减1，若不为0，则短跳转，负责执行下条指令
3
2
NOP
CPU仅仅作取指令，不动作
1
1
