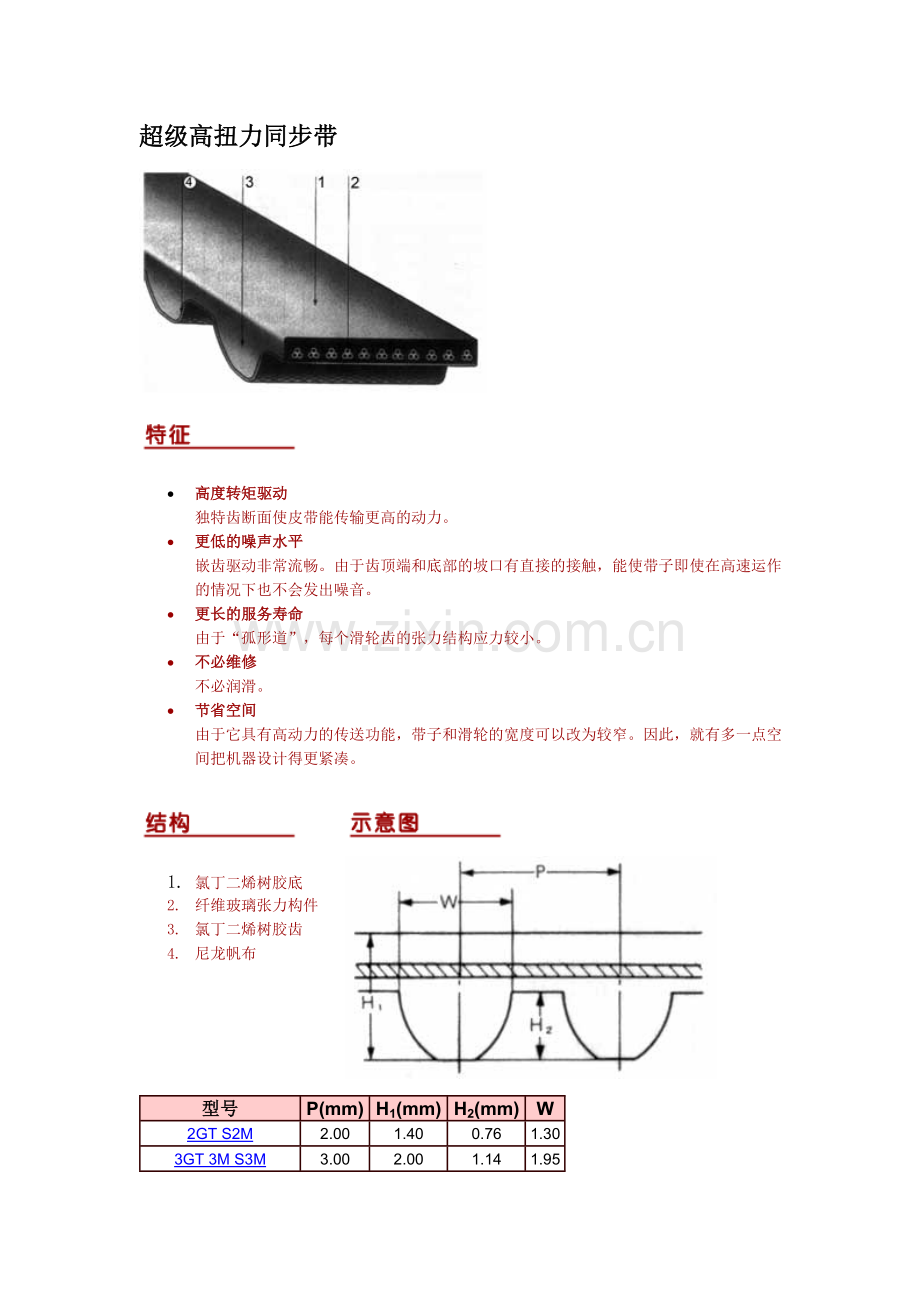

超级高扭力同步带

· 高度转矩驱动
独特齿断面使皮带能传输更高的动力。
· 更低的噪声水平
嵌齿驱动非常流畅。由于齿顶端和底部的坡口有直接的接触，能使带子即使在高速运作的情况下也不会发出噪音。
· 更长的服务寿命
由于“孤形道”，每个滑轮齿的张力结构应力较小。
· 不必维修
不必润滑。
· 节省空间
由于它具有高动力的传送功能，带子和滑轮的宽度可以改为较窄。因此，就有多一点空间把机器设计得更紧凑。

1. 氯丁二烯树胶底
2. 纤维玻璃张力构件
3. 氯丁二烯树胶齿
4. 尼龙帆布

型号
P(mm)
H1(mm)
H2(mm)
W
2GT S2M
2.00
1.40
0.76
1.30
3GT 3M S3M
3.00
2.00
1.14
1.95
S4.5M
4.50
2.70
1.71
2.93
5GT 5M S5M
5.00
3.61
1.91
3.25
8MGT 8M 8YU S8M
8.00
5.30
3.05
5.20
14MGT 14M S14M
14.00
10.20
5.30
9.10

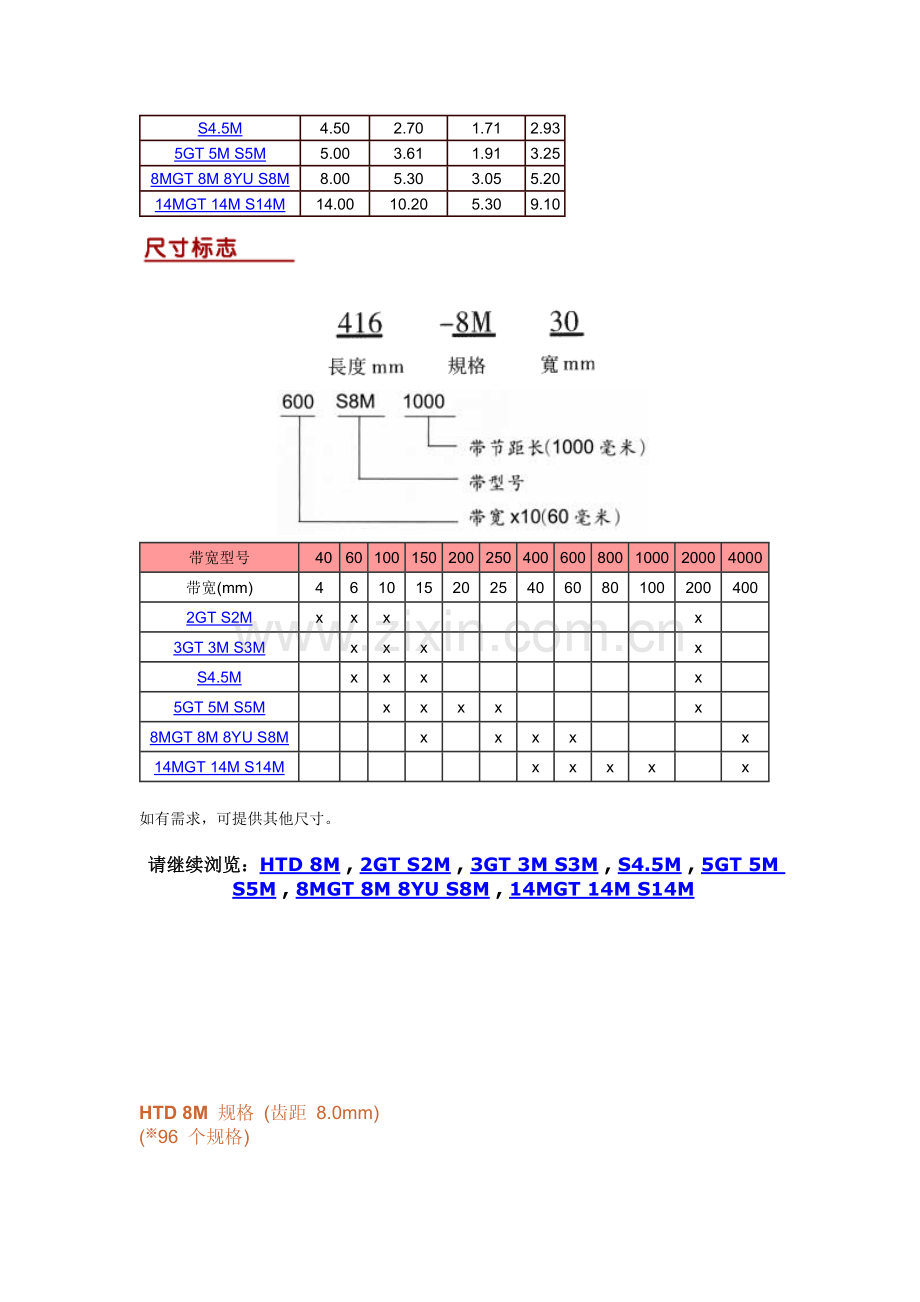

带宽型号
  40
60
100
150
200
250
400
600
800
1000
2000
4000
带宽(mm)
4
6
10
15
20
25
40
60
80
100
200
400
2GT S2M
x
x
x

x

3GT 3M S3M

x
x
x

x

S4.5M

x
x
x

x

5GT 5M S5M

x
x
x
x

x

8MGT 8M 8YU S8M

x

x
x
x

x
14MGT 14M S14M

x
x
x
x

x

如有需求，可提供其他尺寸。
请继续浏览：HTD 8M , 2GT S2M , 3GT 3M S3M , S4.5M , 5GT 5M S5M , 8MGT 8M 8YU S8M , 14MGT 14M S14M

HTD 8M 规格 (齿距 8.0mm)
(※96 个规格)

规格
长度(mm)
齿数
264-8M
264.0
33
320-8M
320.0
40
360-8M
360.0
45
376-8M
376.0
47
384-8M
384.0
48
416-8M
416.0
52
424-8M
424.0
53
480-8M
480.0
60
512-8M
512.0
64
520-8M
520.0
65
560-8M
560.0
70
576-8M
576.0
72
592-8M
592.0
74
600-8M
600.0
75
608-8M
608.0
76
624-8M
624.0
78
640-8M
640.0
80
656-8M
656.0
82
672-8M
672.0
84
680-8M
680.0
85
720-8M
720.0
90
760-8M
760.0
95
776-8M
776.0
97
800-8M
800.0
100
840-8M
840.0
105
856-8M
856.0
107
880-8M
880.0
110
896-8M
896.0
112
912-8M
912.0
114
920-8M
920.0
115
936-8M
936.0
117
960-8M
960.0
120
968-8M
968.0
121
976-8M
976.0
122
1000-8M
1000.0
125
1040-8M
1040.0
130
1056-8M
1056.0
132
1064-8M
1064.0
133
1080-8M
1080.0
135
1096-8M
1096.0
137
1120-8M
1120.0
140
1128-8M
1128.0
141
1152-8M
1152.0
144
1160-8M
1160.0
145
1176-8M
1176.0
147
1184-8M
1184.0
148
1192-8M
1192.0
149
1200-8M
1200.0
150

规格
长度(mm)
齿数
1216-8M
1216.0
152
1224-8M
1224.0
153
1248-8M
1248.0
156
1256-8M
1256.0
157
1264-8M
1264.0
158
1280-8M
1280.0
160
1304-8M
1304.0
163
1320-8M
1320.0
165
1344-8M
1344.0
168
1360-8M
1360.0
170
1392-8M
1392.0
174
1400-8M
1400.0
175
1424-8M
1424.0
178
1432-8M
1432.0
179
1440-8M
1440.0
180
1480-8M
1480.0
185
1512-8M
1512.0
189
1520-8M
1520.0
190
1552-8M
1552.0
194
1600-8M
1600.0
200
1680-8M
1680.0
210
1696-8M
1696.0
212
1728-8M
1728.0
216
1760-8M
1760.0
220
1800-8M
1800.0
225
1896-8M
1896.0
237
1904-8M
1904.0
238
1936-8M
1936.0
242
2000-8M
2000.0
250
2056-8M
2056.0
257
2080-8M
2080.0
260
2104-8M
2104.0
263
2160-8M
2160.0
270
2240-8M
2240.0
280
2272-8M
2272.0
284
2288-8M
2288.0
286
2400-8M
2400.0
300
2504-8M
2504.0
313
2600-8M
2600.0
325
2800-8M
2800.0
350
3048-8M
3048.0
381
3200-8M
3200.0
400
3280-8M
3280.0
410
3360-8M
3360.0
420
3600-8M
3600.0
450
3824-8M
3824.0
478
4400-8M
4400.0
550
4960-8M
4960.0
620

2GT S2M (2.0mm)齿节距
(※156 个规格)
皮带型号
节距长度
齿数
88
88.00
44
90
90.00
45
92
92.00
46
94
94.00
45
98
98.00
59
100
100.00
50
102
102.00
51
106
106.00
53
112
112.00
56
116
116.00
58
118
118.00
59
120
120.00
60
122
122.00
61
124
124.00
62
126
126.00
63
128
128.00
64
130
130.00
65
132
132.00
66
134
134.00
67
138
138.00
69
140
140.00
70
142
142.00
71
144
144.00
72
148
148.00
74
150
150.00
75
152
152.00
76
158
158.00
49
160
160.00
80
162
162.00
81
164
164.00
82
166
166.00
83
168
168.00
84
170
170.00
85
172
172.00
86
174
174.00
87
176
176.00
88
180
180.00
90
184
184.00
92
186
186.00
93
190
190.00
95
192
192.00
96
198
198.00
99
200
200.00
100
202
202.00
101
204
204.00
102
210
210.00
105
212
212.00
106
214
214.00
107
216
216.00
108
218
218.00
109
220
220.00
110
222
222.00
111
224
224.00
112
230
230.00
115
234
234.00
117
240
240.00
120
242
242.00
121
244
244.00
122
248
248.00
124
250
250.00
125
254
254.00
127
256
256.00
128
260
260.00
130
262
262.00
131
266
266.00
133
272
272.00
136
274
274.00
137
280
280.00
140
284
284.00
142
288
288.00
144
290
290.00
145
292
292.00
146
296
296.00
148
300
300.00
150
308
308.00
154
310
310.00
155
312
312.00
156
316
316.00
158

皮带型号
节距长度
齿数
318
318.00
159
320
320.00
160
322
322.00
161
324
324.00
162
328
328.00
164
330
330.00
165
332
332.00
166
340
340.00
170
342
342.00
171
344
344.00
172
350
350.00
175
364
364.00
182
370
370.00
185
372
372.00
186
376
376.00
188
380
380.00
190
386
386.00
193
396
396.00
198
400
400.00
200
406
406.00
203
408
408.00
204
416
416.00
208
420
420.00
210
426
426.00
213
428
428.00
214
438
238.00
219
448
448.00
224
452
452.00
226
450
460.00
230
474
474.00
237
486
486.00
243
490
490.00
245
494
494.00
247
500
500.00
250
520
520.00
260
530
530.00
265
540
540.00
270
550
550.00
275
558
558.00
279
560
560.00
280
572
572.00
286
594
594.00
297
596
596.00
298
600
600.00
300
620
620.00
310
630
630.00
315
652
652.00
326
656
656.00
328
668
668.00
334
676
676.00
338
692
692.00
346
700
700.00
350
710
710.00
355
742
742.00
371
752
752.00
376
754
754.00
377
766
766.00
383
796
796.00
398
800
800.00
400
810
810.00
405
898
898.00
449
900
900.00
450
940
940.00
470
946
946.00
473
950
950.00
475
984
984.00
492
1000
1000.00
500
1032
1032.00
516
1036
1036.00
518
1066
1066.00
533
1074
1074.00
537
1100
1100.00
550
1110
1110.00
555
1136
1136.00
568
1154
1154.00
577
1166
1166.00
583
1224
1224.00
612
1228
1228.00
614

3GT 3M S3M (3.0mm)齿节距
(※142 个规格)
皮带型号
节距长度
齿数
123
123.00
41
129
129.00
43
144
144.00
48
150
150.00
50
159
159.00
53
162
162.00
54
168
168.00
56
171
171.00
57
174
174.00
58
177
177.00
59
180
180.00
60
186
186.00
62
189
189.00
63
192
192.00
64
195
195.00
65
201
201.00
67
204
204.00
68
207
207.00
69
210
210.00
70
213
213.00
71
219
219.00
73
222
222.00
74
225
225.00
75
228
228.00
76
234
234.00
78
237
237.00
78
240
240.00
81
243
243.00
81
246
246.00
82
249
249.00
83
252
252.00
84
255
255.00
85
258
258.00
86
264
264.00
88
267
267.00
89
270
270.00
90
273
273.00
91
276
276.00
92
279
279.00
93
292
282.00
94
295
285.00
95
299
288.00
96
201
291.00
97
208
297.00
99
300
300.00
100
303
303.00
101
309
309.00
103
312
312.00
104
315
315.00
105
318
318.00
106
324
324.00
108
327
327.00
109
330
330.00
110
339
339.00
113
342
342.00
114
351
351.00
117
354
354.00
118
360
360.00
120
363
363.00
121
366
366.00
122
369
369.00
123
372
372.00
124
378
378.00
126
384
384.00
128
387
387.00
129
390
390.00
130
396
396.00
132
399
399.00
133
402
402.00
134
405
405.00
135
408
408.00
136

皮带型号
节距长度
齿数
417
417.00
139
420
420.00
140
423
423.00
141
426
426.00
142
432
432.00
144
438
438.00
146
444
444.00
148
447
447.00
149
453
453.00
151
459
459.00
153
468
468.00
156
471
471.00
157
480
480.00
160
486
486.00
162
489
489.00
163
492
492.00
164
498
498.00
166
501
501.00
167
507
507.00
169
516
516.00
172
519
519.00
173
522
522.00
174
525
525.00
175
534
534.00
178
537
537.00
179
540
540.00
180
549
549.00
183
552
552.00
184
555
555.00
185
564
564.00
188
573
573.00
191
579
579.00
193
588
588.00
196
597
597.00
199
600
600.00
200
609
609.00
203
621
621.00
207
623
623.00
211
648
648.00
216
657
657.00
219
660
660.00
220
666
666.00
222
681
681.00
227
690
690.00
230
699
699.00
233
726
726.00
242
735
735.00
245
741
741.00
247
750
750.00
250
768
768.00
256
771
771.00
256
789
789.00
263
804
804.00
268
810
810.00
270
825
825.00
275
852
852.00
284
882
882.00
294
885
885.00
295
888
888.00
295
900
900.00
300
918
918.00
306
927
927.00
309
936
936.00
312
990
990.00
330
1119
1119.00
373
1134
1134.00
378
1146
1146.00
382
1188
1188.00
396
1299
1299.00
433
1530
1530.00
510
2082
2082.00
694

S4.5M (4.5mm)齿节距
(※27 个规格)
皮带型号
节距长度
齿数
162
162.00
36
180
180.00
40
198
198.00
44
225
225.00
50
239
238.50
53
252
252.00
56
279
279.00
62
284
283.50
63
315
315.00
70
324
324.00
72
351
351.00
78
383
382.50
85
396
396.00
88
450
450.00
100

皮带型号
节距长度
齿数
491
490.50
109
504
504.00
112
518
517.50
115
558
558.00
124
563
562.50
125
612
612.00
136
630
630.00
140
662
661.50
147
711
711.00
158
729
729.00
162
801
801.00
178
1031
1030.50
229
2111
2110.50
469

5GT 5M S5M (5.0mm)齿节距
(※76 个规格)
皮带型号
节距长度
齿数
225
225.00
45
230
230.00
46
255
255.00
51
275
275.00
55
295
295.00
59
300
300.00
60
320
320.00
64
325
325.00
64
350
350.00
70
360
360.00
72
375
375.00
75
380
380.00
76
390
390.00
78
400
400.00
80
410
410.00
82
420
420.00
84
425
425.00
85
435
435.00
87
440
440.00
88
445
445.00
89
450
450.00
90
475
475.00
95
490
490.00
98
500
500.00
100
520
520.00
104
525
525.00
105
550
550.00
110
460
560.00
112
565
565.00
113
575
757.00
115
600
600.00
120
625
625.00
125
635
635.00
127
645
645.00
129
650
650.00
130
665
665.00
133
670
670.00
134
695
695.00
139

皮带型号
节距长度
齿数
700
700.00
140
710
710.00
142
725
725.00
145
740
740.00
148
750
750.00
150
765
765.00
153
770
770.00
154
775
775.00
155
800
800.00
160
810
810.00
162
830
830.00
166
850
850.00
170
860
860.00
172
870
870.00
174
900
900.00
180
920
920.00
184
940
940.00
188
950
950.00
190
965
965.00
193
975
975.00
195
1000
1000.00
200
1025
1025.00
205
1050
1050.00
210
1125
1125.00
225
1135
1135.00
227
1145
1145.00
229
1195
1195.00
239
1225
1225.00
245
1250
1250.00
250
1260
1260.00
250
1270
1270.00
254
1295
1295.00
259
1350
1350.00
270
1420
1420.00
284
1595
1595.00
319
1800
1800.00
360
2000
2000.00
400
3350
3350.00
670

8MGT 8M 8YU S8M (8.0mm)齿节距
(※81 个规格)
皮带型号
节距长度
齿数
352
352.00
44
384
384.00
48
408
408.00
51
424
424.00
53
456
456.00
57
480
480.00
60
520
520.00
65
560
560.00
70
584
584.00
73
600
600.00
75
632
632.00
79
640
640.00
80
656
656.00
82
672
672.00
84
680
680.00
85
712
712.00
89
720
720.00
90
728
728.00
91
760
760.00
95
800
800.00
100
840
840.00
105
848
848.00
106
880
880.00
110
888
888.00
111
896
896.00
112
920
920.00
115
944
944.00
118
960
960.00
120
984
984.00
123
1000
1000.00
125
1032
1032.00
129
1040
1040.00
130
1056
1056.00
132
1096
1096.00
137
1120
1120.00
140
1136
1136.00
142
1152
1152.00
144
1160
1160.00
144
1184
1184.00
148
1192
1192.00
149
1200
1200.00
150

皮带型号
节距长度
齿数
1216
1216.00
152
1224
1224.00
153
1240
1240.00
155
1248
1248.00
156
1272
1272.00
159
1280
1280.00
160
1296
1296.00
162
1312
1312.00
164
1344
1344.00
168
1352
1352.00
169
1384
1384.00
173
1392
1392.00
174
1400
1400.00
175
1424
1424.00
178
1440
1440.00
180
1480
1480.00
185
1520
1520.00
190
1600
1600.00
200
1728
1728.00
216
1760
1760.00
220
1776
1776.00
222
1800
1800.00
225
1808
1808.00
227
1880
1880.00
235
1952
1952.00
244
2120
2120.00
265
2160
2160.00
270
2240
2240.00
280
2304
2304.00
288
2400
2400.00
300
2496
2496.00
312
2560
2560.00
320
2600
2600.00
325
2800
2800.00
350
2880
2880.00
360
3200
3200.00
400
3600
3600.00
450
3720
3720.00
325
3904
3904.00
488
4400
4400.00
550

14MGT 14M S14M (14.0mm)齿节距
(※30 个规格)
皮带型号
节距长度
齿数
1008
1008.00
72
1120
1120.00
80
1190
1190.00
85
1246
1246.00
89
1400
1400.00
100
1540
1540.00
110
1610
1610.00
115
1652
1652.00
118
1806
1806.00
129
1890
1890.00
135
1904
1904.00
136
2002
2002.00
143
2100
2100.00
150
2240
2240.00
160
2310
2310.00
165

皮带型号
节距长度
齿数
2380
2380.00
170
2450
2450.00
175
2506
2506.00
179
2590
2590.00
185
2660
2660.00
190
2800
2800.00
200
3150
3150.00
225
3500
3500.00
250
3556
3556.00
254
3850
3850.00
275
4004
4004.00
286
4060
4060.00
290
4326
4326.00
309
4508
4508.00
322
5012
5012.00
358
