多联机空调配电--导线选择

配 电 知 识

3~10KV的配电线路称为高压配电线路（简称高压线路），1KV以下的配电线路称为低压配电线路（简称低压线路）,空调设备配电主要针对低压配电。

功率计算：（由功率也可以推算电流）

单相： 功率=电压×电流×功率因数

电压：220V，电流：****A，功率因数：85%~95%，功率：W

三相： 功率=√3×电压×电流×功率因数 （三相电平衡）

电压：380V，电流：****A，功率因数：85%~95%，功率：W

配电装置各回路的相序排列应一致。硬导体的各相应涂色，色别应为A相黄色，B相绿色，C相红色。

空调设备的配电主要包括：1 导线的选择 2 断路器的选择

由于在选择导线与断路器时需要考虑的因素很多，以下做简要的说明。

配电线上的标写格式：

A－B(C×D)E－F

A---回路编号

B---电线或电缆型号

C---导线根数

D---导线截面

E---敷设方式及穿管管径

F---敷设位置

举例 ： WP12-BVV-2×2.5-SC15-PM

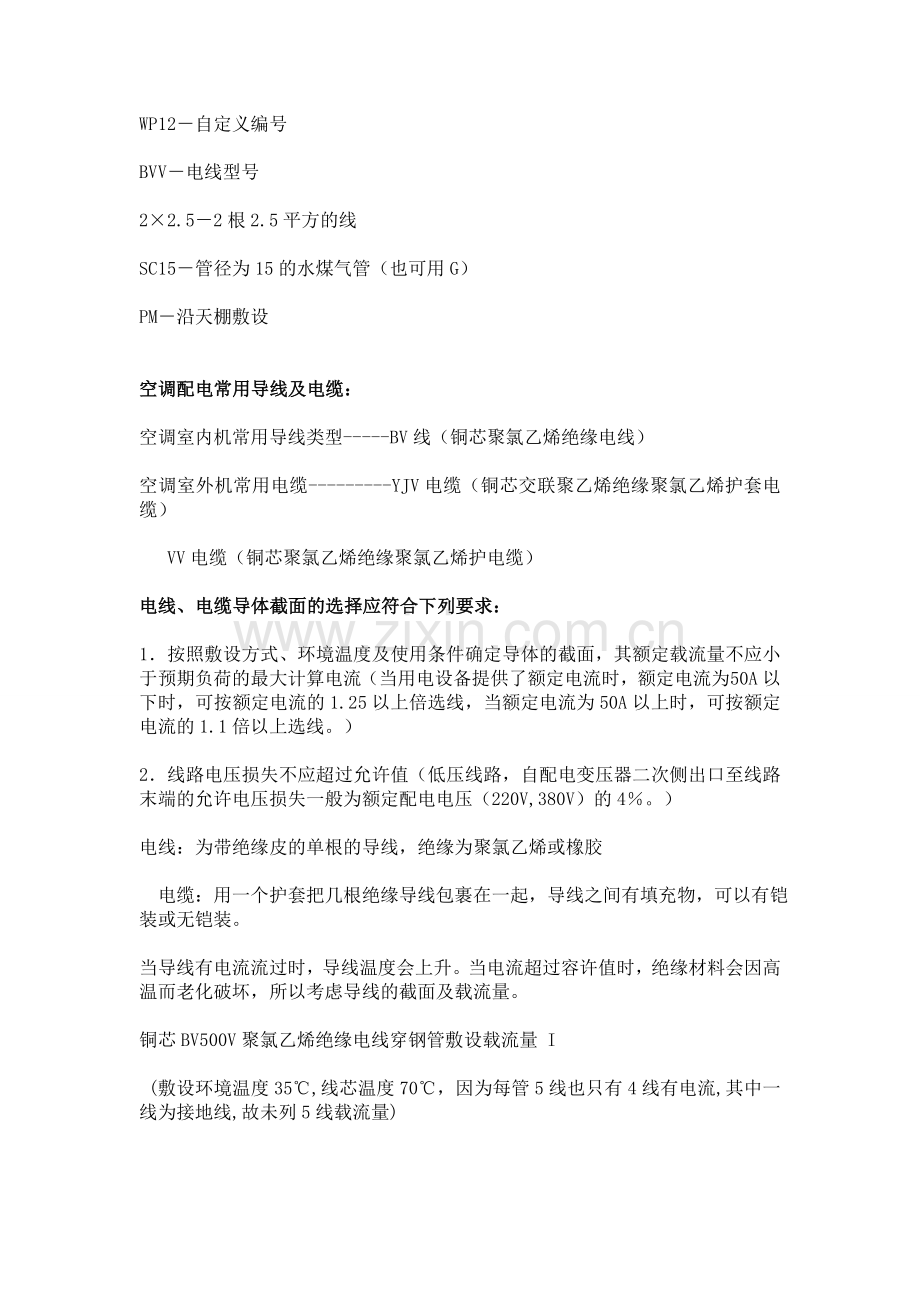

WP12－自定义编号

BVV－电线型号

2×2.5－2根2.5平方的线

SC15－管径为15的水煤气管（也可用G）

PM－沿天棚敷设

空调配电常用导线及电缆：

空调室内机常用导线类型-----BV线（铜芯聚氯乙烯绝缘电线）

空调室外机常用电缆---------YJV电缆（铜芯交联聚乙烯绝缘聚氯乙烯护套电缆）

VV电缆（铜芯聚氯乙烯绝缘聚氯乙烯护电缆）

电线、电缆导体截面的选择应符合下列要求：

1．按照敷设方式、环境温度及使用条件确定导体的截面，其额定载流量不应小于预期负荷的最大计算电流（当用电设备提供了额定电流时，额定电流为 50A以下时，可按额定电流的1.25以上倍选线，当额定电流为50A以上时，可按额定电流的1.1倍以上选线。）

2．线路电压损失不应超过允许值（低压线路，自配电变压器二次侧出口至线路末端的允许电压损失一般为额定配电电压（220V,380V）的4％。）

电线：为带绝缘皮的单根的导线，绝缘为聚氯乙烯或橡胶

电缆：用一个护套把几根绝缘导线包裹在一起，导线之间有填充物，可以有铠装或无铠装。

当导线有电流流过时，导线温度会上升。当电流超过容许值时，绝缘材料会因高温而老化破坏，所以考虑导线的截面及载流量。

铜芯BV500V聚氯乙烯绝缘电线穿钢管敷设载流量 I

(敷设环境温度35℃,线芯温度70℃，因为每管5线也只有4线有电流,其中一线为接地线,故未列5线载流量)

4芯交联聚乙烯绝缘电缆的载流量 (YJV)
导线标称截面积 单位：mm2
电缆载流量（空气温度40℃）单位：A

5芯聚氯乙烯绝缘护套电缆的载流量 (VV)

中性线（包括接地线和零线）截面积选择：

负载COSφ=0.9时 电压损失（ 单位： [ (%) / (安·千米) ] ）

例如 电流40A，长30米，16mm2线的电压降为40A×0.03Km×0.872%=1.046%

配电设计注意事项：
一套系统的室内机、室外机必须通过一个总控开关控制其上电，否则将会出现系统运行故障
强电电源必须设计保险丝和空气开关
同一套系统的室外机与室外机之间、室内机与室内机之间必须通过弱电信号线连接，然后室内机与室外机主机串接。
强电电源线一般选择BV或BVV(铜芯聚氯乙烯绝缘电线)，弱电信号线一般选择RVVP或AVP(铜芯聚氯乙烯绝缘屏蔽软电线)

强电的选择：根据设备的耗功率计算出相应的电流，结合电源线的载流量，选择合适的电源线及空气开关、保险丝等

电源线规格及其最大载流量的关系

截面积(mm2)
2.5
4
6
10
16
25
35
50
70
95
120
载流量(A)
22.5
32
42
60
80
100
122.5
150
210
237.5
300

空气开关与保险丝的选择：
空气开关与保险丝根据计算的额定电流，放大1.5倍左右，然后与设备运转最大耗功率下的最大运转电流比较，选择其大者来选择相应的设备。选保险丝时，注意其熔断时间。弱电信号线的选择：
弱电信号线均采用截面积≥0.75mm2的三芯屏蔽电源线
