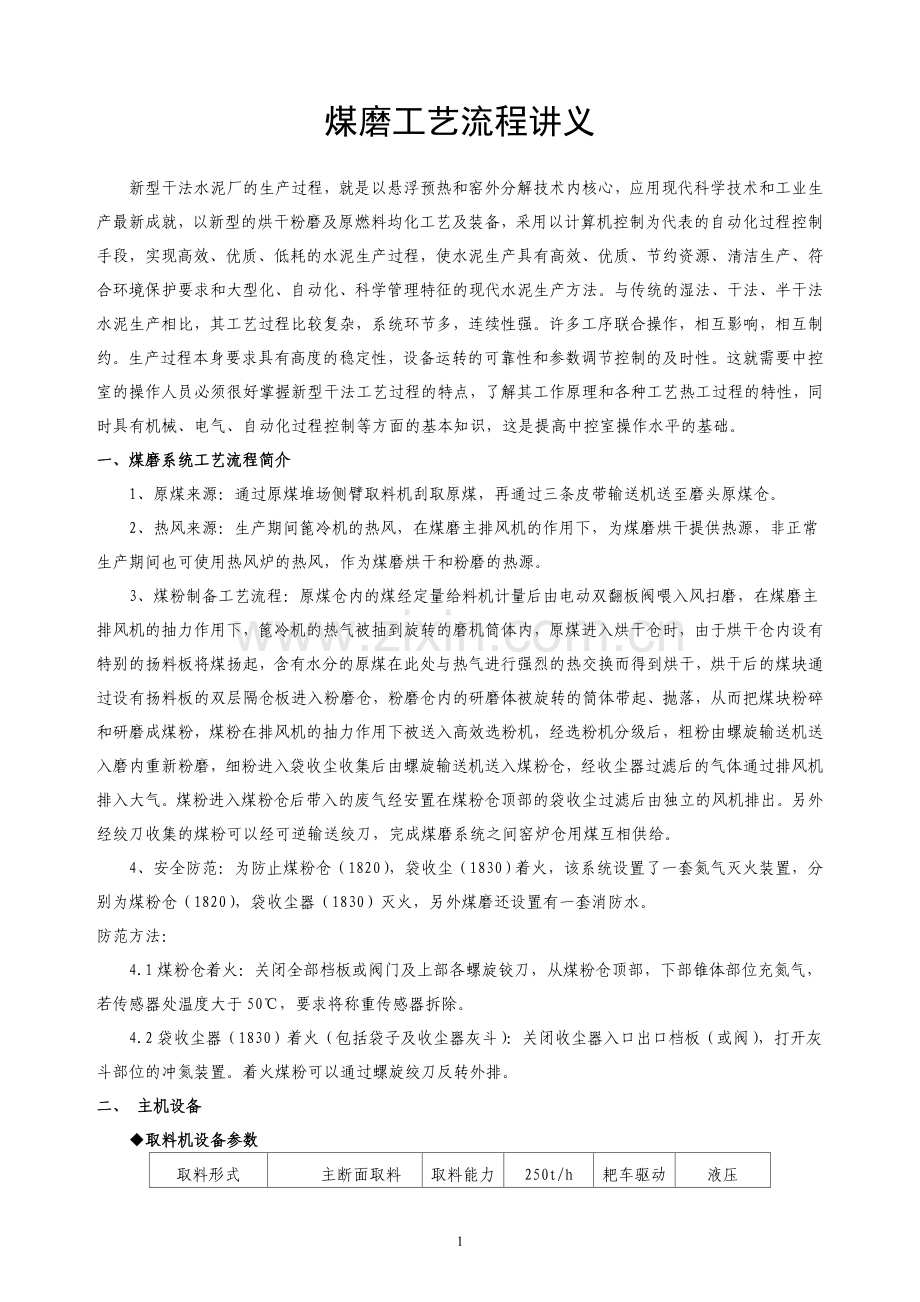

煤磨工艺流程讲义

新型干法水泥厂的生产过程，就是以悬浮预热和窑外分解技术内核心，应用现代科学技术和工业生产最新成就，以新型的烘干粉磨及原燃料均化工艺及装备，采用以计算机控制为代表的自动化过程控制手段，实现高效、优质、低耗的水泥生产过程，使水泥生产具有高效、优质、节约资源、清洁生产、符合环境保护要求和大型化、自动化、科学管理特征的现代水泥生产方法。与传统的湿法、干法、半干法水泥生产相比，其工艺过程比较复杂，系统环节多，连续性强。许多工序联合操作，相互影响，相互制约。生产过程本身要求具有高度的稳定性，设备运转的可靠性和参数调节控制的及时性。这就需要中控室的操作人员必须很好掌握新型干法工艺过程的特点，了解其工作原理和各种工艺热工过程的特性，同时具有机械、电气、自动化过程控制等方面的基本知识，这是提高中控室操作水平的基础。
一、煤磨系统工艺流程简介
1、原煤来源：通过原煤堆场侧臂取料机刮取原煤，再通过三条皮带输送机送至磨头原煤仓。
2、热风来源：生产期间篦冷机的热风，在煤磨主排风机的作用下，为煤磨烘干提供热源，非正常生产期间也可使用热风炉的热风，作为煤磨烘干和粉磨的热源。
3、煤粉制备工艺流程：原煤仓内的煤经定量给料机计量后由电动双翻板阀喂入风扫磨，在煤磨主排风机的抽力作用下，篦冷机的热气被抽到旋转的磨机筒体内，原煤进入烘干仓时，由于烘干仓内设有特别的扬料板将煤扬起，含有水分的原煤在此处与热气进行强烈的热交换而得到烘干，烘干后的煤块通过设有扬料板的双层隔仓板进入粉磨仓，粉磨仓内的研磨体被旋转的筒体带起、抛落，从而把煤块粉碎和研磨成煤粉，煤粉在排风机的抽力作用下被送入高效选粉机，经选粉机分级后，粗粉由螺旋输送机送入磨内重新粉磨，细粉进入袋收尘收集后由螺旋输送机送入煤粉仓，经收尘器过滤后的气体通过排风机排入大气。煤粉进入煤粉仓后带入的废气经安置在煤粉仓顶部的袋收尘过滤后由独立的风机排出。另外经绞刀收集的煤粉可以经可逆输送绞刀，完成煤磨系统之间窑炉仓用煤互相供给。
4、安全防范：为防止煤粉仓（1820），袋收尘（1830）着火，该系统设置了一套氮气灭火装置，分别为煤粉仓（1820），袋收尘器（1830）灭火，另外煤磨还设置有一套消防水。
防范方法：
4.1煤粉仓着火：关闭全部档板或阀门及上部各螺旋铰刀，从煤粉仓顶部，下部锥体部位充氮气，若传感器处温度大于50℃，要求将称重传感器拆除。
4.2袋收尘器（1830）着火（包括袋子及收尘器灰斗）：关闭收尘器入口出口档板（或阀），打开灰斗部位的冲氮装置。着火煤粉可以通过螺旋绞刀反转外排。
二、 主机设备

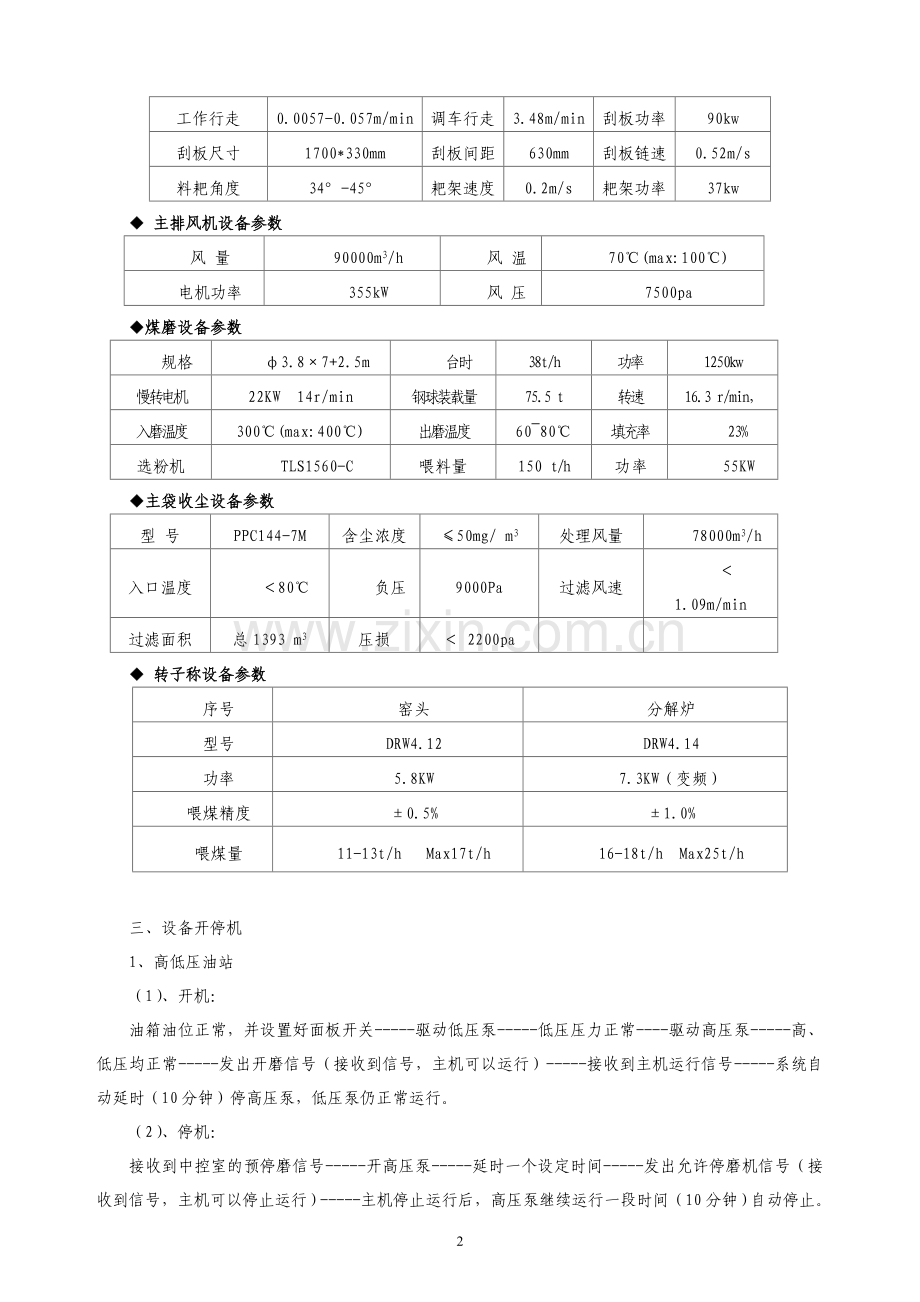

◆取料机设备参数
取料形式
主断面取料
取料能力
250t/h
耙车驱动
液压
工作行走
0.0057-0.057m/min
调车行走
3.48m/min
刮板功率
90kw
刮板尺寸
1700*330mm
刮板间距
630mm
刮板链速
0.52m/s
料耙角度
34°-45°
耙架速度
0.2m/s
耙架功率
37kw
◆ 主排风机设备参数
风 量
90000m3/h
风 温
70℃(max:100℃)
电机功率
355kW
风 压
7500pa
◆煤磨设备参数
规格
φ3.8×7+2.5m
台时
38t/h
功率
1250kw
慢转电机
22KW 14r/min
钢球装载量
75.5 t
转速
16.3 r/min，
入磨温度
300℃(max:400℃)
出磨温度
60~80℃
填充率
23%
选粉机
TLS1560-C
喂料量
150 t/h
功 率
55KW
◆主袋收尘设备参数
型 号
PPC144-7M
含尘浓度
≤50mg/ m3
处理风量
78000m3/h
入口温度
＜80℃
负压
9000Pa
过滤风速
＜1.09m/min
过滤面积
总1393 m3
压损
＜ 2200pa

◆ 转子称设备参数
序号
窑头
分解炉
型号
DRW4.12
DRW4.14
功率
5.8KW
7.3KW（变频）
喂煤精度
±0.5%
±1.0%
喂煤量
11-13t/h Max17t/h
16-18t/h Max25t/h

三、设备开停机
1、高低压油站
（1）、开机：
油箱油位正常，并设置好面板开关-----驱动低压泵-----低压压力正常----驱动高压泵-----高、低压均正常-----发出开磨信号（接收到信号，主机可以运行）-----接收到主机运行信号-----系统自动延时（10分钟）停高压泵，低压泵仍正常运行。
（2）、停机：
接收到中控室的预停磨信号-----开高压泵-----延时一个设定时间-----发出允许停磨机信号（接收到信号，主机可以停止运行）-----主机停止运行后，高压泵继续运行一段时间（10分钟）自动停止。若DCS驱动信号消失，则停低压泵停止。
工作原理：在主机起动前，先起动低压泵，当低压泵运行稳定后（2分钟），再起动高压泵，高压泵的润滑油由低压管道吸入，再送到滑履轴承，当压力达到一定值，使静止的轴和轴承之间充入足够的油膜，主轴将在压力油作用下浮起，以减小摩擦，此时即可开动主机运转，主机运转平稳后（10分钟，煤磨单高低压油站为3分钟），自动停止高压泵，由低压泵供油润滑。在主机停机前，先将高压泵开启，压力达到一定的稳定值时，方可停主机，待主机完全停稳后，再停止高压泵
2、低压油站
低压润滑系统设有两台泵，正常情况下，一台工作，一台备用，遇有意外，低压润滑系统压力降到低压于第一压力调节器调定值时（0.15Mpa），备用油泵投入工作，保证向轴承继续供送润滑油。压力达到0.3Mpa备用油泵自动停止，若此时压力继续下降到第二压力调节器调定的最低压力时，报警器将发出压力过低事故信号
3、煤磨系统的启动操作
1.做好系统启动前的所有准备工作包括磨主电机检查，具备起动条件，确认袋收尘温度，各挡板关闭，冷风闸阀全开，热风总阀关闭；
2.将磨机润滑系统起动，如果油温低，启动油加热器；
3.启动磨机出口输送设备，调整入煤粉仓气动开关阀开度；
4.确认窑头废气在300℃以下，确认磨排风机入口挡板关闭，启动煤磨排风机，待电流稳定后在打开挡板；
5.启动主袋收尘；
6.同窑操作员联系用窑废气,慢慢操作煤磨系统各阀门开度，使磨机出口温度和袋收尘入口温度逐渐达到正常工作温度；
7.逐渐加大磨主排风机入口挡板的开度。逐渐调整热风开度和冷风挡板开度，使出磨气体温度<65℃；
8.在磨头热风温度达100℃时，通知现场启动磨机慢转；
9.当磨机出口气温达50℃-60℃，通知现场停止慢转，断开磨机离合器，将磨机启动，注意观察磨机功率、电流，以上为整个升温过程，约需20分钟；
10.启动喂料机组，通过回粉量、磨音、磨功率、差压来调整皮带称给料量，逐步增加喂料量至满负荷。通过选粉机转速调节来控制煤粉细度；
11.逐渐稳定给料量，调整磨排风机阀门，入口冷风挡板开度，热风挡板开度，以求在最短的时间使磨机工况达到满负荷生产要求；
12.在整个系统稳定后，逐个投入自动调节回路，每投一条回路，须仔细观察系统是否稳定运行，试生产时，逐步掌握各工艺点参数，以确定合理的稳定运行参数；
13.如果启用热风炉作热源，入口温度应保持在200℃-250℃，磨进口气路切换至用热风炉热气。其余操作同上,但需控制磨产量，以保证质量。
◆ 操作参数
磨机入口负压：-280∽-350Pa 磨机出口负压：-1800Pa±200Pa
磨出口温度： 65℃±5℃ 袋收尘入口温度：＜70℃
袋收尘出口温度：≤65℃
四.煤磨系统运转中的控制与调整
◆ 煤磨主要过程参数控制范围
序号
测 点 名 称
过 程 参 数 值
最小
正常
最大
单位
1
磨头原煤仓料位
30
60-80
85
%
2
定量给料机
0
45
62
t/h
3
入磨气温
/
250-300
340
℃
4
入磨气压
/
200-300
350
-Pa
5
冷风阀门开关
0
/
100
%
6
出磨气温
/
60-65
75
℃
7
袋 收尘入口气温
65
≤70
75
℃
8
出磨气压
/
1500-2500
3000
-Pa
9
风机入口阀门开度
0
40-60%
100
%
10
袋收尘灰斗料温
/
≤60
65
℃
11
窑用煤粉仓称重
2.5
≤15
70
T
12
炉用煤粉仓称重
3.5
≤18
70
T
13
窑煤粉仓锥部温度
/
≤60
65
℃
14
炉煤粉仓锥部温度
/
≤60
65
℃
15
炉煤菲斯特秤
1
20-25
30
t/h
16
窑煤菲斯特秤
1
10-15
20
t/h
17
袋收尘出口气温
65
≤65
70
℃
五、煤磨故障处理：
序号
原因
故障分析
处理方法
1
磨机喂煤量过多
1.磨音低沉、电耳信号变低
2.磨机电流变由大突然变小。
3.磨头、磨尾压差升高
1.降低喂料量，并在低喂料量下运转一段时间，以消除磨内积料
2.逐渐减少喂煤，使磨恢复正常。
3.稳定喂煤量，使之正常工作。
2
磨机喂料量过少
1.磨音高，声脆。
2.磨电流变小。
3.磨头、磨尾压差变小。
1.逐渐增加喂煤量，使磨机恢复正常
2.确认仓是否架空。
3
磨烘干仓堵
1.电耳信号变高，磨音高，声脆。
2.磨压差升高。
1.检查原煤水份是否较大，若较大可适当减少喂煤量。
2.适当提高磨头风温。
3.如以上措施无明显效果，停磨检修。
4
主轴瓦温度高
1.温度指示高
2.调出温度趋势，确认温度上升速率
1.检查供油系统，查看供油压力，温度是否正常，如不正常进行调整。
2.检查润滑油中是否有水或其它杂物
3.检查入磨风温是否过高，如高调整。
4.检查冷却水系统。
5.最后判断是否电仪故障
5
磨出口气体温度太高
1.热风量太多
2.磨头冷风阀开度太小
3.喂煤量过少
按正常操作调整，使风，料平衡
6
磨出口气体温度太低
1.热风量太少
2.磨头冷风阀开度太大
3.喂煤量大
4原煤水份大
按正常操作调整，使风，煤平衡
7
袋收尘出口气体温度太高
1.袋收尘灰斗积灰
2.热风量大
3.磨头冷风阀开度小
1.通知现场排灰
2.调小热风挡板
3.加大冷风挡板开度
8
煤磨出口气体负压太高
1.煤磨排风机进口阀门开度太大
2.饱磨
1.关小磨排风机进口阀
2.减少喂煤量，必要时可停止喂煤。
9
煤磨出口气体负压太低
1.煤磨排风机进口阀门开度太小
2.喂煤量太小，空磨
3.喂煤机不下料
4.下料溜子堵塞
1.加大排风机阀门
2.加大喂煤量
3.现场处理
4.调大主排风机入口挡板开度，关冷风阀，并现场捅堵
10
动态选粉机负压太高
1.动态选粉机灰斗积料 2.管道积灰
通知现场处理
11
袋收尘进出口差压大
1.出磨挡板关闭
2.袋收尘各室反吹不正常。
3.收尘袋糊上煤粉
4.分格轮锁风不良
1.打开出磨挡板
2.通知现场处理
3.出磨温度偏上限控制
4.通知相关处理
12
袋收尘灰斗温度太高
1.灰斗积灰
2.灰斗着火
1.通知现场处理
2.停机N2灭火
13
秤卡死
有大块或钢筋、角钢卡死
1.予以清除
2.检查皮带损伤情况
14
秤计量值突变
秤量装置有异物，或损伤
1.轻轻清除秤体上异物
2.通知专业部门确认
15
煤磨突然断煤
1.磨头仓堵塞
2.入磨溜子堵塞
3.电动翻板阀堵塞
4.原煤输送线故障
1.打开煤磨磨头冷风阀，使磨出口气体温度在70℃以下。
2.如溜子堵塞，则立即进行溜子的清理工作。
3.如处理时间超过20min需停磨。
16
磨机堵塞
1.磨音降低
2.烘干仓堵塞原煤水份过高
3.粉磨仓堵塞，喂料过多
1.迅速停止喂料。
2.风量维护正常。
3.当磨尾气体温度有超过70℃的趋势时，使磨头气温降低.
17
煤粉仓爆炸
有限空间内剧烈的燃烧，使空气内压力增大。
1.立即系统停车，通知领导，圈定安全区域，清理外溢的煤粉。
2.修复系统设备，组织验收，验收合格后投入运行。
18
磨机内部着火
1.磨机出口气温突然高于80℃
2.磨筒体上油漆剥落
1.迅速查明着火点。
2.立即停磨，关闭磨机进风口阀门。
3.立即向磨内喷入N2气或喷水。
19
仓内煤粉外溢
1.煤粉仓在正压下进料
2.局部煤粉爆炸使法兰等变形
1.检查上部收尘管道是否堵塞，可用锤打听音等方法进行鉴别
2.检查仓上防爆阀片是否损坏
20
防爆阀片破损、漏气和煤粉外溢、爆炸声
1系统负压急剧下降
2入磨气体温度太高
3设备磨擦撞击产生高温或火花
1.煤磨系统紧急停车
2.进行外溢煤粉的清扫工作
3.修理损坏的防爆阀，更换阀片，如法兰有损坏则对法兰进行更换
4.在现场确认设备内部着火情况，如内部着火，则将着火煤粉排出之后再处理
21
定量给料机电机跳闸
1系统中喂煤设备以外的设备继续运行。
2逐渐减少进磨热风量，慢慢打开磨头冷风阀，使磨机出口气体温度保持在60℃以下。
3.正常停车时，按喂煤系统设备停车后的操作顺序使系统停车。
22
煤电机跳闸
1.因设备间的联锁，喂料系统设备立即停车。
2.迅速打开磨头冷风阀，关闭热风阀，使煤磨出口气体温度保持在70℃以下。
3.煤磨慢转装置能工作时，按煤磨正常停车后的操作顺序使系统停车。4.煤磨慢转系统不能工作时，按下面方法操作：全关进磨热风管道阀门，全开磨头冷风阀，逐渐降低磨机出口气体温度在50℃以下。排风机系统及煤粉输送系统设备停车。
23
煤磨排风机电机跳闸
1.煤磨及喂煤系统设备因联锁而立即停车。
2.立即关闭进磨热风阀门打开冷风阀，降低磨头气温。
3.按煤磨排风机正常停车后的操作顺序使其余设备停车。
25
袋收尘出口气体温度上升报警
1.堆积的煤粉自燃1根据报警，增大磨头冷风阀的开度，使温度降低。
2确认有着火现象时，系统紧急停车，关闭袋收尘进出口气阀，向袋收尘内喷入N2。
3现场打开1（2）818闸板阀1（2）814反转，排出煤粉。
26
灰斗内煤粉温度上升报警
1系统紧急停车，停反吹风系统，关闭袋收尘进出口气阀。
2喷入N2进行灭火。
3现场打开1（2）818闸板阀1（2）814反转，排出煤粉。
27
煤粉仓内温度迅速上升
堆积煤粉自燃 1.系统紧急停车2.关闭仓下闸门 3.确认着火时，喷入N2灭火
六、煤磨系统正常停机操作顺序
◆ 短时间停机
1.作好停机准备，将各自控回路置于“手动”位置；
2.慢慢降低皮带称喂料量，直至为零；
3.逐渐减少热风量，增加冷风量，使磨机出口气体温度降至65℃，操作如下：逐步关小热风挡板，加大磨头冷风阀开度，（注意操作幅度，避免骤冷）；
4.磨机差压及电流较小（空磨），将磨入口喂料系统及磨机停止，注意保持煤磨出口风温≤60℃，并通知现场慢转；
5.将主排风机入口挡板关小，维持系统负压。
◆ 长时间停机
1.停入原煤仓输送线，当原煤仓放空时，开始停机操作；
2.慢慢降低皮带称喂料量，直至为零；
3.逐渐减少热风量，增加冷风量，使磨机出口气体温度降至60℃，操作如下：逐步关小热风挡板，加大磨头冷风阀开度，（注意操作幅度，避免骤冷）；
4. 磨机差压及电流较小（空磨），停止磨喂料机组及磨机，通知现场慢转，注意出磨气温≤60℃，（停磨原则上以磨空为准，以利检修）；
5.根据出磨温度，确定拉风时间，当磨出口温度达自然温度时，停止主排风机；
6.停止袋收尘器，通知现场检查灰斗，无煤粉时停止反吹风系统；
7.经过10分钟，煤粉输送系统停（注意检查煤粉是否送完）；
8.等72小时后，自动停止磨辅助传动装置（高、低油泵）；
9.停车时间超过3天或应有关方面要求，煤粉仓中煤粉要排空；超过15天原煤仓也要排空。
