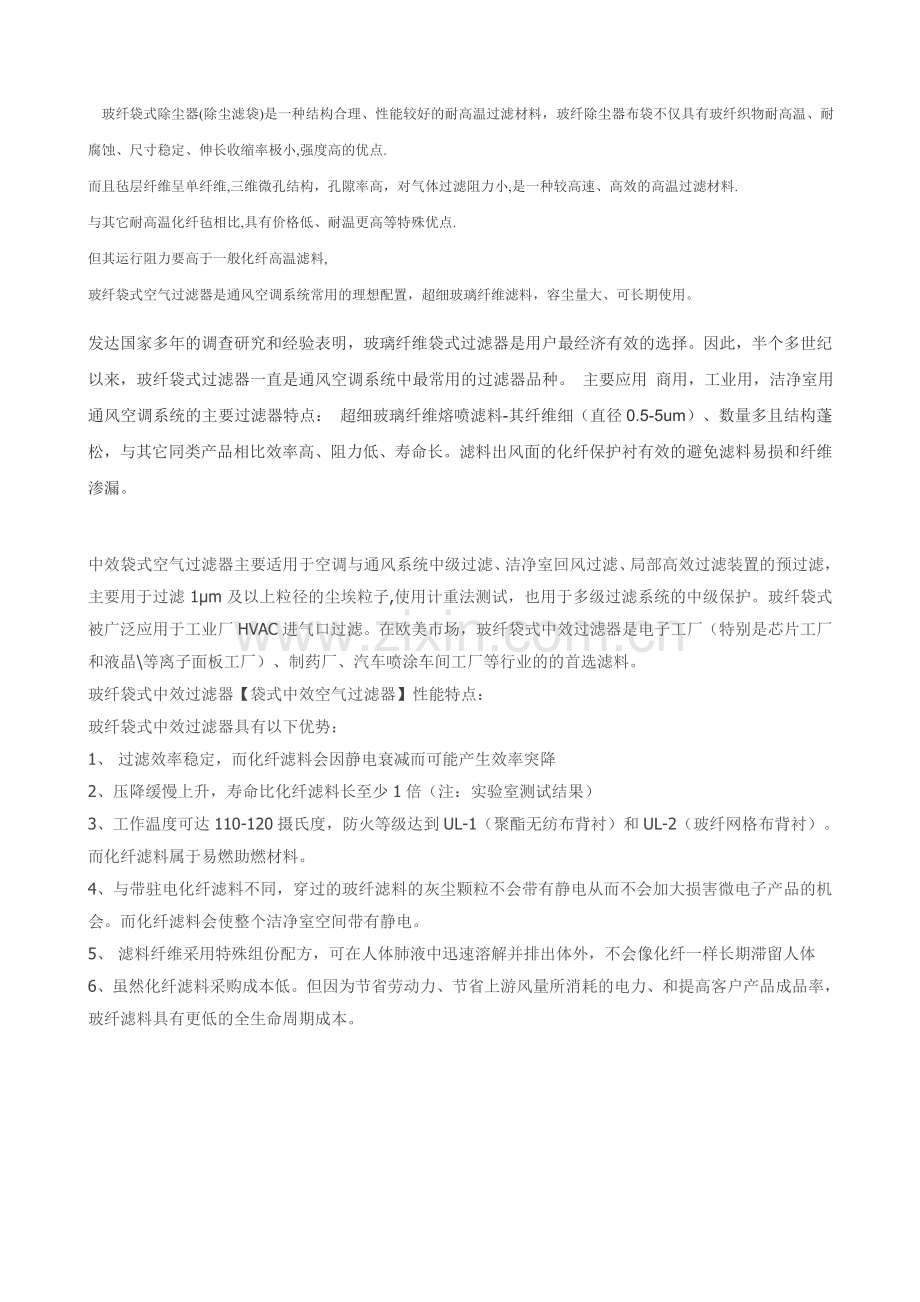

玻纤袋式除尘器(除尘滤袋)是一种结构合理、性能较好的耐高温过滤材料，玻纤除尘器布袋不仅具有玻纤织物耐高温、耐腐蚀、尺寸稳定、伸长收缩率极小,强度高的优点.
而且毡层纤维呈单纤维,三维微孔结构，孔隙率高，对气体过滤阻力小,是一种较高速、高效的高温过滤材料.
与其它耐高温化纤毡相比,具有价格低、耐温更高等特殊优点.
但其运行阻力要高于一般化纤高温滤料,
玻纤袋式空气过滤器是通风空调系统常用的理想配置，超细玻璃纤维滤料，容尘量大、可长期使用。
发达国家多年的调查研究和经验表明，玻璃纤维袋式过滤器是用户最经济有效的选择。因此，半个多世纪以来，玻纤袋式过滤器一直是通风空调系统中最常用的过滤器品种。 主要应用 商用，工业用，洁净室用通风空调系统的主要过滤器特点： 超细玻璃纤维熔喷滤料-其纤维细（直径0.5-5um）、数量多且结构蓬松，与其它同类产品相比效率高、阻力低、寿命长。滤料出风面的化纤保护衬有效的避免滤料易损和纤维渗漏。

中效袋式空气过滤器主要适用于空调与通风系统中级过滤、洁净室回风过滤、局部高效过滤装置的预过滤，主要用于过滤 1μm 及以上粒径的尘埃粒子,使用计重法测试，也用于多级过滤系统的中级保护。玻纤袋式被广泛应用于工业厂HVAC进气口过滤。在欧美市场，玻纤袋式中效过滤器是电子工厂（特别是芯片工厂和液晶\等离子面板工厂）、制药厂、汽车喷涂车间工厂等行业的的首选滤料。
玻纤袋式中效过滤器【袋式中效空气过滤器】性能特点：
玻纤袋式中效过滤器具有以下优势：
1、 过滤效率稳定，而化纤滤料会因静电衰减而可能产生效率突降
2、压降缓慢上升，寿命比化纤滤料长至少1倍（注：实验室测试结果）
3、工作温度可达110-120摄氏度，防火等级达到UL-1（聚酯无纺布背衬）和UL-2（玻纤网格布背衬）。而化纤滤料属于易燃助燃材料。
4、与带驻电化纤滤料不同，穿过的玻纤滤料的灰尘颗粒不会带有静电从而不会加大损害微电子产品的机会。而化纤滤料会使整个洁净室空间带有静电。
5、 滤料纤维采用特殊组份配方，可在人体肺液中迅速溶解并排出体外，不会像化纤一样长期滞留人体
6、虽然化纤滤料采购成本低。但因为节省劳动力、节省上游风量所消耗的电力、和提高客户产品成品率，玻纤滤料具有更低的全生命周期成本。

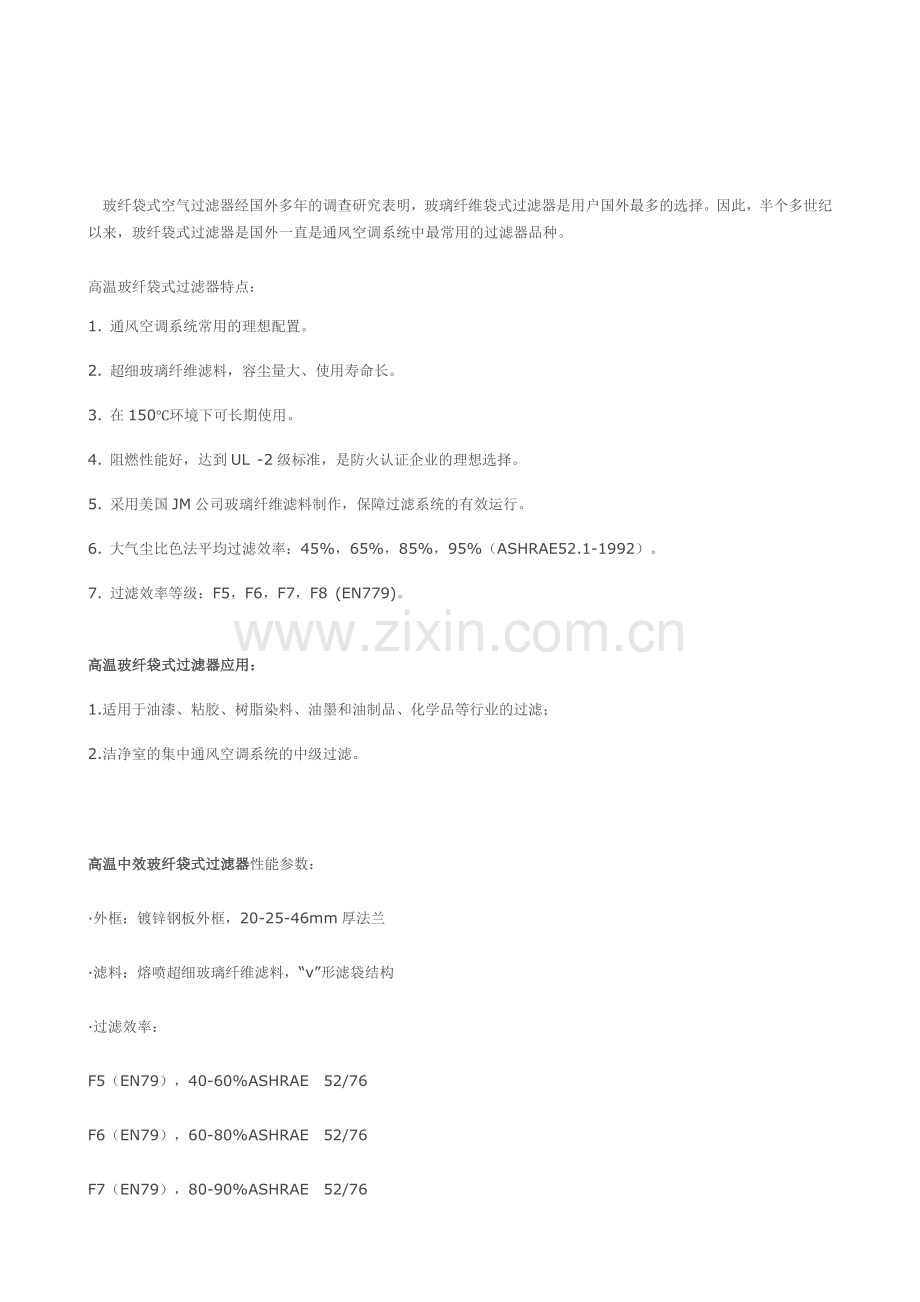

　玻纤袋式空气过滤器经国外多年的调查研究表明，玻璃纤维袋式过滤器是用户国外最多的选择。因此，半个多世纪以来，玻纤袋式过滤器是国外一直是通风空调系统中最常用的过滤器品种。

高温玻纤袋式过滤器特点：
1. 通风空调系统常用的理想配置。
2. 超细玻璃纤维滤料，容尘量大、使用寿命长。
3. 在150℃环境下可长期使用。
4. 阻燃性能好，达到UL -2级标准，是防火认证企业的理想选择。
5. 采用美国JM公司玻璃纤维滤料制作，保障过滤系统的有效运行。
6. 大气尘比色法平均过滤效率：45%，65%，85%，95%（ASHRAE52.1-1992）。
7. 过滤效率等级：F5，F6，F7，F8 (EN779)。

高温玻纤袋式过滤器应用：
1.适用于油漆、粘胶、树脂染料、油墨和油制品、化学品等行业的过滤；
2.洁净室的集中通风空调系统的中级过滤。

高温中效玻纤袋式过滤器性能参数：

·外框：镀锌钢板外框，20-25-46mm厚法兰

·滤料：熔喷超细玻璃纤维滤料，“v”形滤袋结构

·过滤效率：

F5（EN79），40-60%ASHRAE　52/76

F6（EN79），60-80%ASHRAE　52/76

F7（EN79），80-90%ASHRAE　52/76

F8（EN79），90-95%ASHRAE　52/76

·防火等级：UL-2（UL　900）

·耐温性：≤150℃

·耐湿性：≤95%RH

·建议终阻力：≤350　Pa（F7，F8/9），≤250　Pa（F5，F6）

中效玻纤袋式过滤器参数：

规格尺寸
（宽×高×袋长）
袋数
风量
（m3/h）
初阻力
（Pa）
终阻力
（Pa）
过滤面积
（m2）
过滤效率
（EN779）
595×595×500
10
3050
55
250-300
6.5
F5
10
3050
70
250-300
6.5
F6
10
3050
100
300-400
6.5
F7
10
3050
130
300-400
6.5
F8
595×595×381
10
2400
55
250-300
5.1
F5
10
2400
70
250-300
5.1
F6
10
2400
100
300-400
5.1
F7
10
2400
130
300-400
5.1
F8
595×595×600
8
2950
55
250-300
6.3
F5
8
2950
70
250-300
6.3
F6
8
2950
100
300-400
6.3
F7
8
2950
130
300-400
6.3
F8
595×595×500
8
2500
55
250-300
5.3
F5
8
2500
70
250-300
5.3
F6
8
2500
100
300-400
5.3
F7
8
2500
130
300-400
5.3
F8
595×595×381
8
1900
55
250-300
4.1
F5
8
1900
70
250-300
4.1
F6
8
1900
100
300-400
4.1
F7
495×595×500
8
2400
55
250-300
5.2
F5
8
2400
70
250-300
5.2
F6
8
2400
100
300-400
5.2
F7
8
2400
130
300-400
5.2
F8
495×595×381
8
1900
55
250-300
4.1
F5
8
1900
70
250-300
4.1
F6
8
1900
100
300-400
4.1
F7
8
1900
130
300-400
4.1
F8
495×595×600
6
2250
55
250-300
4.8
F5
6
2250
70
250-300
4.8
F6
6
2250
100
300-400
4.8
F7

495×595×500
6
1900
55
250-300
4.1
F5
6
1900
70
250-300
4.1
F6
6
1900
100
300-400
4.1
F7

495×595×381
6
1450
55
250-300
3.1
F5
6
1450
70
250-300
3.1
F6
6
1450
100
300-400
3.1
F7
295×595×600
3
1200
70
250-300
2.5
F6
3
1200
100
300-400
2.5
F7
3
1200
130
300-400
2.5
F8
3
1000
55
250-300
2.1
F5
295×595×500
3
1000
70
250-300
2.1
F6
3
1000
100
300-400
2.1
F7
3
1000
130
300-400
2.1
F8
3
750
55
250-300
1.6
F5
295×595×381
3
750
70
250-300
1.6
F6
3
750
100
300-400
1.6
F7

     对于需用于高湿度、高温度环境中的高效空气过滤器，必须选取耐高温、耐高湿度的滤纸与分隔板、框体材料，以满足生产的要求。生物洁净室和医药洁净室，必须选用金属框体的空气过滤器，且其表面要不易生锈，不允许使用木框板的空气过滤器，以防产生细菌，影响产品的合格率。

　　对于以上的空气过滤器，如果空气过滤器前后有压差表或压差传感器，则对粗效空气过滤器，当压差值大于250Pa时，必须加以更换；对中效空气过滤器，则压差大于330Pa时，必须加以更换；对于亚高效空气过滤器，则当压差值大于400Pa时，必须加以更换，且原空气过滤器不可再利用；对于高效空气过滤器，当空气过滤器的阻力值大于450Pa时；或当出风面气流速度降到最低限度，即使更换粗效、中效空气过滤器后，气流速度仍不能增大；或当高效空气过滤器表面出现无法修补的渗漏情况，均须更换新的高效空气过滤器；如没有上述条件，一般可根据使用环境条件情况，1—2年更换一次。
       为了充分发挥空气过滤器的作用，在选用和使用过程中，空气过滤器的迎面风速，粗效、中效空气过滤器不应大于2.5m/s，亚高效空气过滤器和高效空气过滤器不应大于1.5m/s,这样不仅有利于保证空气过滤器的效率,也能延长空气过滤器使用寿命,节约成本.在设备运行时,一般不要更换空气过滤器;如因空气过滤器已到更换期限而无法停机更换,则只允许在不停风机情况睛更换粗、中效空气过滤器；亚高效空气过滤器和高效空气过滤器必须停止送风后，方可更换；空气过滤器与连接框架之间的密封垫，必须严密、无泄露，以保证过滤效果。

中效玻纤袋式过滤器中效玻纤袋式过滤器设计特点：1中效玻纤袋式过滤器以其独特的高容尘结构，大大提高过滤器的使用寿命；2采用美国JM公司玻璃纤维滤料制作，保障过滤系统的有效运行；3阻燃性能好，达到UL-2级标准，是防火认证企业的理想选择；4过滤效率等级：F5、F6、F7、F8（EN779）。中效玻纤袋式过滤器性能特点：1.过滤面积大，容尘量高；2.风量大、阻力低，使用寿命长；3.适合在150℃以下环境
中效玻纤袋式过滤器

中效玻纤袋式过滤器设计特点：
1中效玻纤袋式过滤器以其独特的高容尘结构，大大提高过滤器的使用寿命；
2采用美国JM公司玻璃纤维滤料制作，保障过滤系统的有效运行；
3阻燃性能好，达到UL -2级标准，是防火认证企业的理想选择；
4过滤效率等级：F5、F6、F7、F8（EN779）。

中效玻纤袋式过滤器性能特点：
1.过滤面积大，容尘量高；
2.风量大、阻力低，使用寿命长；
3.适合在150℃以下环境长期使用。

中效玻纤袋式过滤器应用领域：
1.适用于油漆、粘胶、树脂染料、油墨和油制品、化学品等行业的过滤；
2.洁净室的集中通风空调系统的中级过滤。

中效玻纤袋式过滤器构成材料及运行条件：
外框材质
铝型材/铝板折框/镀锌框/不锈钢框
滤料材质
玻璃纤维
滤袋类型
自缝袋
支撑架材质
镀锌铁线
过滤效率
F5:45%@0.5μm,F6:65%@0.5μm, F7:85%@0.5μm, F8:90%@0.5μm
使用最高温度
150℃
使用最高湿度
100%

型号尺寸及其它参数：
规格尺寸
(W×H×D)(mm)
袋数
风量
(m3 /h)
过滤面积
(m2 )
容尘量
(g)
初阻力
(Pa)
终阻力
(Pa)
过滤效率
287×592×381
3
1000
1.58
≈380
＜50
250-300
F5
≈330
＜65
250-300
F6
≈290
＜80
300-400
F7
≈250
＜100
300-400
F8
490×592×381
5
1700
2.65
≈630
＜50
250-300
F5
≈560
＜65
250-300
F6
≈480
＜80
300-400
F7
≈420
＜100
300-400
F8
592×592×381
6
2050
3.18
≈740
＜50
250-300
F5
≈660
＜65
250-300
F6
≈590
＜80
300-400
F7
≈500
＜100
300-400
F8
287×592×500
3
1350
2.08
≈500
＜50
250-300
F5
≈430
＜65
250-300
F6
≈380
＜80
300-400
F7
≈330
＜100
300-400
F8
490×592×500
5
2250
3.48
≈820
＜50
250-300
F5
≈730
＜65
250-300
F6
≈640
＜80
300-400
F7
≈550
＜100
300-400
F8
592×592×500
6
2700
4.17
≈980
＜50
250-300
F5
≈870
＜65
250-300
F6
≈750
＜80
300-400
F7
≈650
＜100
300-400
F8
287×592×600
3
1600
2.49

≈590
＜50
250-300
F5
≈520
＜65
250-300
F6
≈460
＜80
300-400
F7
≈390
＜100
300-400
F8
490×592×600
5
2700
4.17
≈980
＜50
250-300
F5
≈870
＜65
250-300
F6
≈750
＜80
300-400
F7
≈650
＜100
300-400
F8
592×592×600
6
3200
5.01
≈1180
＜50
250-300
F5
≈1050
＜65
250-300
F6
≈910
＜80
300-400
F7
≈780
＜100
300-400
F8

*注：除以上尺寸外，还可根据客户要求非标订做。

中效玻纤袋式空气过滤网,铝框玻纤袋式过滤器,进口玻纤袋式过滤器,铁框玻纤袋式过滤网，中效过滤器生产厂家，耐高温中效袋式过滤器（网），空调空气过滤网，中央空调过滤器,中央空调末端过滤器，中央空调末端过滤网、组合式空调机组过滤网
开利组合式空调机组过滤网、特灵组合式空调机组过滤网、约克组合式空调机组过滤器、麦克维尔组合式空调机组过滤网、顿汗布什组合式空调机组过滤器、富士通中央空调过滤网
开利中央空调末端过滤器,特灵中央空调末端过滤网,约克中央空调末端过滤器,麦克维中央空调末端过滤网,顿汗布,富士通中央空调末端过滤器
产品说明
1、 滤料：熔喷超细玻璃纤维滤料，“v”形滤袋结构
2、  外框结构主要以铝合金、镀锌铁，20-25-46mm厚法兰
3、 过滤袋与过滤袋之间金属压条固定，增加过滤袋与过滤器的强度，并防止过滤器与过滤袋高风速时，因风量大之摩擦力而吹破裂。
4、 每个过滤袋平均分布宽度，防止风吹过滤袋承受风压时过度膨胀、相互遮蔽风量不均等，降低有效的过滤面积与效率。
5、 玻纤袋式空气过滤器经国外多年的调查研究表明，玻璃纤维袋式过滤器是用户国外最多的选择。因此，半个多世纪以来，玻纤袋式过滤器是国外一直是通风空调系统中最常用的过滤器品种。

特点：
· 超细玻璃纤维熔喷滤料-其纤维细（直径0.5-5um）、数量多且结构蓬松，与其它同类产品相比效率高、阻力低、寿命长。滤料出风面的化纤保护衬有效的避免滤料易损和纤维渗漏。
· 优化的“V”型滤袋结构-渐变线距的锋刃技术保证每个小袋为均匀一致的“v“型通道结构。这种结构使进入袋中的空气均匀透过整个滤料层，保证了所有滤料被充分利用，从而进一步改善了过滤效率，降低了空气阻力，延长了使用寿命。
· 美国UL-2防火等级--玻纤袋式的标准防火等级为国际UL-2级，能满足绝大多数场合的需要。对于某些特殊场合。
· TUV国际环境与健康认证和第三方权威机构VTT测试-严格依照EN 779和Eurovent 4/9标准。

性能参数：
· 外框：镀锌钢板外框，20-25-46mm厚法兰
· 滤料：熔喷超细玻璃纤维滤料，“v”形滤袋结构
· 过滤效率：
F5 （EN779），40-60% ASHRAE 52/76
F6 （EN779），60-80% ASHRAE 52/76
F7 （EN779），80-90% ASHRAE 52/76
F8（EN779），90-95% ASHRAE 52/76
· 防火等级：UL-2 （UL 900）
· 耐温性： ≤90 ℃
· 耐湿性：≤95% RH
· 建议终阻力：≤350 Pa （F7,F8/9） ，≤250 Pa （F5,F6）
为了适用于多种应用场合，玻纤袋式分为四种效率等级：ASHRAE比色效率40-45%，60-65%，80-85%，90-95%。分别相当于欧洲效率标准的F5，F6，F7，F8（EN779）。
