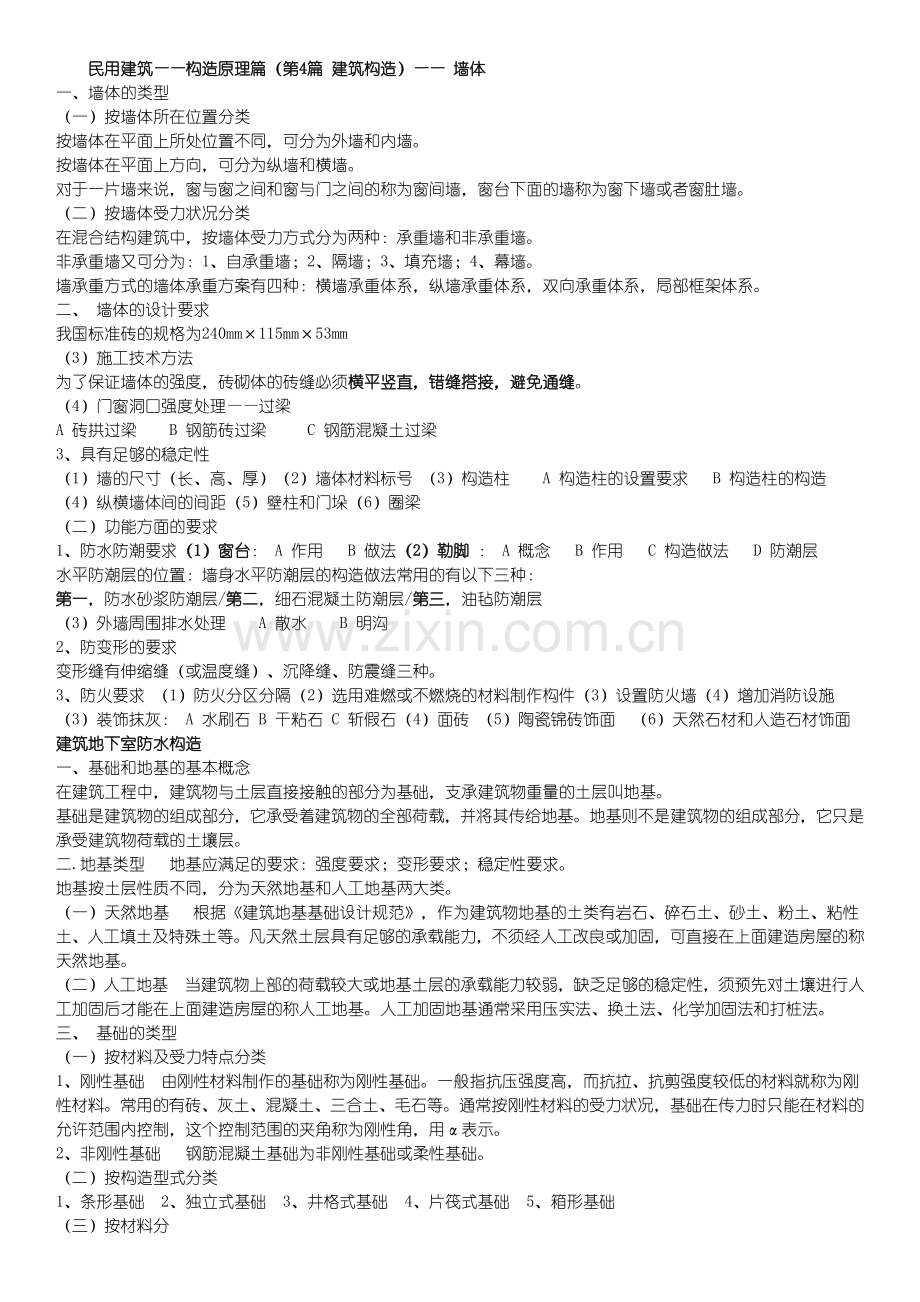

民用建筑——构造原理篇（第4篇 建筑构造）—— 墙体
一、墙体的类型
（一）按墙体所在位置分类
按墙体在平面上所处位置不同，可分为外墙和内墙。
按墙体在平面上方向，可分为纵墙和横墙。
对于一片墙来说，窗与窗之间和窗与门之间的称为窗间墙，窗台下面的墙称为窗下墙或者窗肚墙。
（二）按墙体受力状况分类
在混合结构建筑中，按墙体受力方式分为两种：承重墙和非承重墙。
非承重墙又可分为：1、自承重墙；2、隔墙；3、填充墙；4、幕墙。
墙承重方式的墙体承重方案有四种：横墙承重体系，纵墙承重体系，双向承重体系，局部框架体系。
二、 墙体的设计要求
我国标准砖的规格为240mm×115mm×53mm
（3）施工技术方法
为了保证墙体的强度，砖砌体的砖缝必须横平竖直，错缝搭接，避免通缝。
（4）门窗洞口强度处理——过梁
A 砖拱过梁 B 钢筋砖过梁 C 钢筋混凝土过梁
3、具有足够的稳定性
（1）墙的尺寸（长、高、厚）（2）墙体材料标号 （3）构造柱 A 构造柱的设置要求 B 构造柱的构造
（4）纵横墙体间的间距（5）壁柱和门垛（6）圈梁
（二）功能方面的要求
1、防水防潮要求（1）窗台： A 作用 B 做法（2）勒脚 ： A 概念 B 作用 C 构造做法 D 防潮层
水平防潮层的位置：墙身水平防潮层的构造做法常用的有以下三种：
第一，防水砂浆防潮层/第二，细石混凝土防潮层/第三，油毡防潮层
（3）外墙周围排水处理 A 散水 B 明沟
2、防变形的要求
变形缝有伸缩缝（或温度缝）、沉降缝、防震缝三种。
3、防火要求 （1）防火分区分隔（2）选用难燃或不燃烧的材料制作构件（3）设置防火墙（4）增加消防设施
（3）装饰抹灰： A 水刷石 B 干粘石 C 斩假石（4）面砖 （5）陶瓷锦砖饰面 （6）天然石材和人造石材饰面
建筑地下室防水构造
一、基础和地基的基本概念
在建筑工程中，建筑物与土层直接接触的部分为基础，支承建筑物重量的土层叫地基。
基础是建筑物的组成部分，它承受着建筑物的全部荷载，并将其传给地基。地基则不是建筑物的组成部分，它只是承受建筑物荷载的土壤层。
二.地基类型 地基应满足的要求：强度要求；变形要求；稳定性要求。
地基按土层性质不同，分为天然地基和人工地基两大类。
（一）天然地基 根据《建筑地基基础设计规范》，作为建筑物地基的土类有岩石、碎石土、砂土、粉土、粘性土、人工填土及特殊土等。凡天然土层具有足够的承载能力，不须经人工改良或加固，可直接在上面建造房屋的称天然地基。
（二）人工地基 当建筑物上部的荷载较大或地基土层的承载能力较弱，缺乏足够的稳定性，须预先对土壤进行人工加固后才能在上面建造房屋的称人工地基。人工加固地基通常采用压实法、换土法、化学加固法和打桩法。
三、 基础的类型
（一）按材料及受力特点分类
1、刚性基础 由刚性材料制作的基础称为刚性基础。一般指抗压强度高，而抗拉、抗剪强度较低的材料就称为刚性材料。常用的有砖、灰土、混凝土、三合土、毛石等。通常按刚性材料的受力状况，基础在传力时只能在材料的允许范围内控制，这个控制范围的夹角称为刚性角，用α表示。
2、非刚性基础 钢筋混凝土基础为非刚性基础或柔性基础。
（二）按构造型式分类
1、条形基础 2、独立式基础 3、井格式基础 4、片筏式基础 5、箱形基础
（三）按材料分

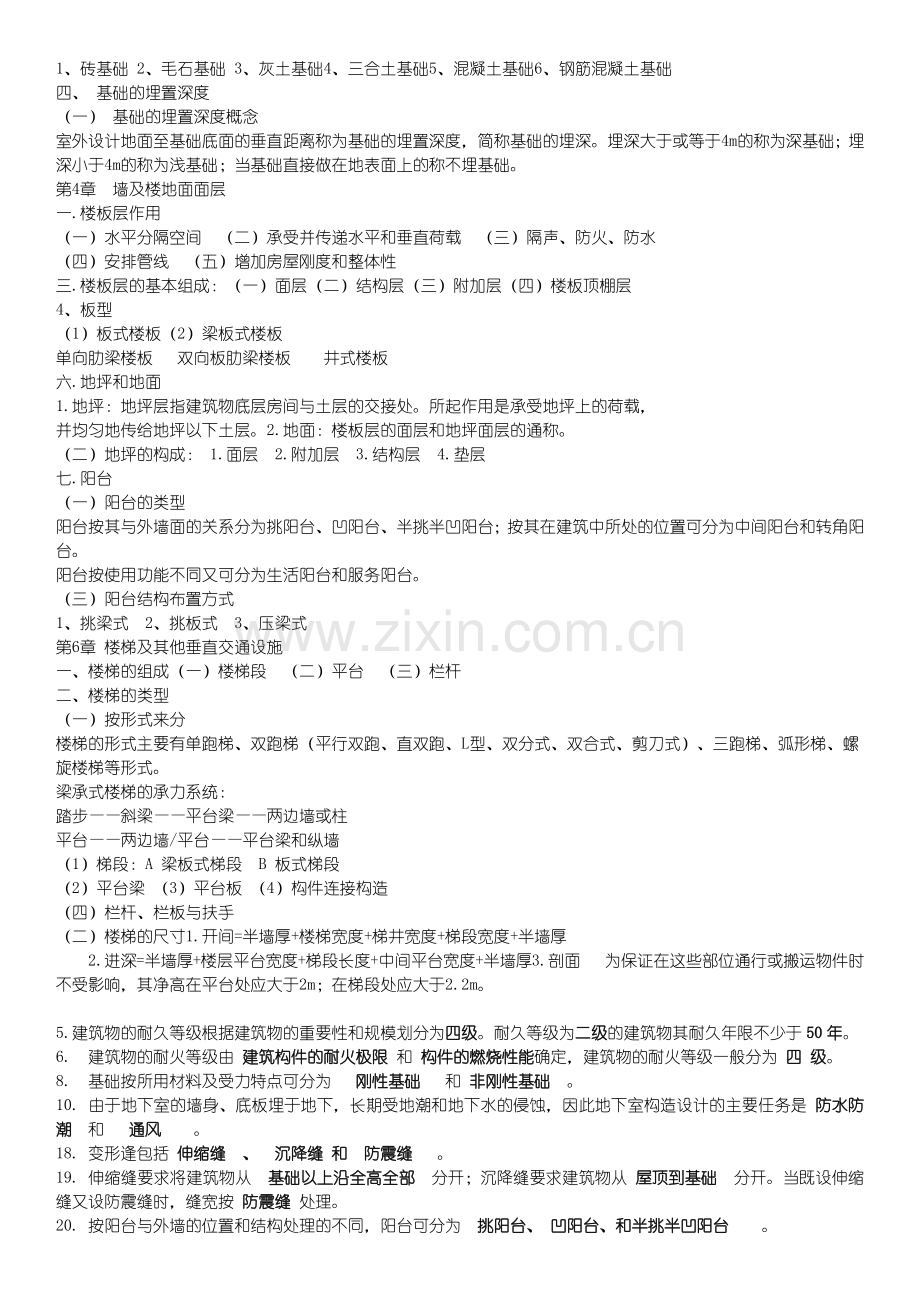

1、砖基础 2、毛石基础 3、灰土基础4、三合土基础5、混凝土基础6、钢筋混凝土基础
四、 基础的埋置深度
（一） 基础的埋置深度概念
室外设计地面至基础底面的垂直距离称为基础的埋置深度，简称基础的埋深。埋深大于或等于4m的称为深基础；埋深小于4m的称为浅基础；当基础直接做在地表面上的称不埋基础。
第4章 墙及楼地面面层
一.楼板层作用
（一）水平分隔空间 （二）承受并传递水平和垂直荷载 （三）隔声、防火、防水
（四）安排管线 （五）增加房屋刚度和整体性
三.楼板层的基本组成：（一）面层（二）结构层（三）附加层（四）楼板顶棚层
4、板型
（1）板式楼板（2）梁板式楼板
单向肋梁楼板 双向板肋梁楼板 井式楼板
六.地坪和地面
1.地坪：地坪层指建筑物底层房间与土层的交接处。所起作用是承受地坪上的荷载，
并均匀地传给地坪以下土层。2.地面：楼板层的面层和地坪面层的通称。
（二）地坪的构成： 1.面层 2.附加层 3.结构层 4.垫层
七.阳台
（一）阳台的类型
阳台按其与外墙面的关系分为挑阳台、凹阳台、半挑半凹阳台；按其在建筑中所处的位置可分为中间阳台和转角阳台。
阳台按使用功能不同又可分为生活阳台和服务阳台。
（三）阳台结构布置方式
1、挑梁式 2、挑板式 3、压梁式
第6章 楼梯及其他垂直交通设施
一、楼梯的组成（一）楼梯段 （二）平台 （三）栏杆
二、楼梯的类型
（一）按形式来分
楼梯的形式主要有单跑梯、双跑梯（平行双跑、直双跑、L型、双分式、双合式、剪刀式）、三跑梯、弧形梯、螺旋楼梯等形式。
梁承式楼梯的承力系统：
踏步——斜梁——平台梁——两边墙或柱
平台——两边墙/平台——平台梁和纵墙
（1）梯段：A 梁板式梯段 B 板式梯段
（2）平台梁 （3）平台板 （4）构件连接构造
（四）栏杆、栏板与扶手
（二）楼梯的尺寸1.开间=半墙厚+楼梯宽度+梯井宽度+梯段宽度+半墙厚
2.进深=半墙厚+楼层平台宽度+梯段长度+中间平台宽度+半墙厚3.剖面 为保证在这些部位通行或搬运物件时不受影响，其净高在平台处应大于2m；在梯段处应大于2.2m。

5.建筑物的耐久等级根据建筑物的重要性和规模划分为四级。耐久等级为二级的建筑物其耐久年限不少于50年。
6. 建筑物的耐火等级由 建筑构件的耐火极限 和 构件的燃烧性能确定，建筑物的耐火等级一般分为 四 级。
8. 基础按所用材料及受力特点可分为 刚性基础 和 非刚性基础 。
10. 由于地下室的墙身、底板埋于地下，长期受地潮和地下水的侵蚀，因此地下室构造设计的主要任务是 防水防潮 和 通风 。
18. 变形逢包括 伸缩缝 、 沉降缝 和 防震缝 。
19. 伸缩缝要求将建筑物从 基础以上沿全高全部 分开；沉降缝要求建筑物从 屋顶到基础 分开。当既设伸缩缝又设防震缝时，缝宽按 防震缝 处理。
20. 按阳台与外墙的位置和结构处理的不同，阳台可分为 挑阳台、 凹阳台、和半挑半凹阳台 。
21、楼梯一般由 楼梯梯段 ， 楼梯平台 ， 栏杆扶手 三部分组成。
22、楼梯的净高在平台部位应大于 2.0 m；在梯段部位应大于 2.2 m．
23、现浇式钢筋砼楼梯可分为 现浇梁式 和 现浇板式 两种结构形式。
25. 现浇钢筋混凝土楼梯，按梯段传力特点分为 现浇梁式楼梯和现浇板式楼梯 。
26. 楼梯段的踏步数一般不应超过 18 级，且不应少于 3 级。
27、勒脚是指 墙身接近室外地面的部分 。
29、圈梁的作用是 增加房屋的整体性 。
42 从室外设计地面至基础底面 的垂直距离称为基础埋深。
45、墙面装修按其饰面材料和做法不同分为 粉刷类，粘贴类， 钉挂类 和 裱糊类
6.圈梁的作用是提高建筑物的空间刚度和整体性、增加墙体稳定、减少由于地基不均匀沉降而引起的墙体开裂，并防止较大振动荷载对建筑物的不良影响。钢筋混凝土圈梁的宽度一般应与墙体厚度相同，高度不小于120_mm。
9.基础的埋深是指从室外设计地面到基础底面的垂直距离影响基础埋深的因素有，建筑物的荷载大小，地基土层的分布，地下水位的高低及与相邻建筑的关系。
11.散水是设在外墙四周的倾斜护坡,坡度为3%-5%,宽度为600—1000mm 并要求比无组织排水屋顶檐口宽出200mm左右

1、下面属于柔性基础的是（A ）
　　A. 钢筋混凝土基础 B. 毛石基础
　　C. 素混凝土基础 D. 砖基础
3、墙体勒脚部位的水平防潮层一般设于.（ B ）
　　A. 基础顶面
　　B. 底层地坪混凝土结构层之间的砖缝中
　　C. 底层地坪混凝土结构层之下60mm处
　　D. 室外地坪之上60mm处
4、关于变形缝的构造做法，下列哪个是不正确的（ B ）
　　A.当建筑物的长度或宽度超过一定限度时，要设伸缩缝
　　B.在沉降缝处应将基础以上的墙体、楼板全部分开，基础可不分开
　　C.当建筑物竖向高度相差悬殊时，应设伸缩缝
　　D.防震缝的最小宽度为70mm
5、下列哪种做法不是墙体的加固做法（ D ）
A.当墙体长度超过一定限度时，在墙体局部位置增设壁柱
B.设置圈梁
C.设置钢筋混凝土构造柱
D.在墙体适当位置用砌块砌筑
6、楼梯构造不正确的是.（A ）
A.楼梯踏步的踏面应光洁、耐磨、易于清扫
B.水磨石面层的楼梯踏步近踏口处，一般不做防滑处理
C.水泥砂浆面层的楼梯踏步近踏口处，可不做防滑处理
D.楼梯栏杆应与踏步有可靠连接
7、楼板层的隔声构造措施不正确的是.（ A ）
A.楼面上铺设地毯 B.设置矿棉毡垫层
C.做楼板吊顶处理 D.设置混凝土垫层
8、散水的构造做法，下列哪种是不正确的（ C ）
A.在素土夯实上做60~100mm厚混凝土，其上再做5%的水泥砂浆抹面。
B.散水宽度一般为600~1000mm。
C.散水与墙体之间应整体连接，防止开裂。
D.散水宽度比采用自由落水的屋顶檐口多出200mm左右。
9、为提高墙体的保温与隔热性能，不可采取的做法（ D ）
A.增加外墙厚度 B.采用组合墙体
C.在靠室外一侧设隔汽层 D.选用浅色的外墙装修材料
10、用标准砖砌筑的墙体，下列哪个墙段长度会出现非正常砍砖（ ）
A. 490 B. 620 C. 740 D. 1100
15、基础埋深的最小深度为（ B ）
A. 0.3m B. 0.5m C. 0.6m D. 0.8m
16、关于楼梯的构造说法正确的是（ D ）
A. 单跑楼梯梯段的踏步数一般不超过15级
B. 踏步宽度不应小于280
C. 一个梯段的踏面数与踢面数相等
D. 楼梯各部位的净空高度均不应小于2m
17、楼板层的构造说法正确的是（ D ）
A. 楼板应有足够的强度，可不考虑变形问题
B. 槽形板上不可打洞
C. 空心板保温隔热效果好，且可打洞，故常采用
D. 采用花篮梁可适当提高建筑层高。
1．在楼梯形式中，不宜用于疏散楼梯的是（ ）。
A.直跑楼梯 B.两跑楼梯 C.剪刀楼梯D.螺旋形楼梯
答案：D
2．空心板在安装前，孔的两端常用混凝土或碎砖块堵严，其目的是（ ）。
A.增加保温性 B.避免板端被压坏 C.增强整体性 D.避免板端滑移 答案：B
4．根据钢筋混凝土楼板的施工方法不同可分为( )。
A. 现浇式、梁板式、板式
B. 板式、装配整体式、现浇式
C. 装配式、装配整体式、现浇式
D. 装配整体式、梁板式、板式 答案：C
9.当地下水位很高,基础不能埋在地下水位以上时,应将基础底面埋置在( )以下,从而减少和避免地下水的浮力和应响等。
A. 最高水位200mm B. 最低水位200mm
C. 最低水位500mm D. 最高与最低水位之间
答案：B

10、砌体结构设计中，构造柱的最小尺寸为（ ）。
A. 180mm×180mm B. 180mm×240mm
C. 240mm×240mm D. 370mm×370mm 答案：B
11.首层地面垫层为柔性垫层（如砂垫层、炉渣垫层）时，可用于支承（ ）面层材料。
A. 瓷砖 B. 硬木拼花板 C. 粘土砖或预制混凝土块
D. 马赛克 答案：C
12.一般情况下，坡道坡度大于（ ）时，坡面要做齿槽防滑。
A. 1：5 B. 1：6 C. 1：8 D. 1：10 答案：C
6. 关于楼梯的构造说法正确的是（D）。
A. 单跑楼梯梯段的踏步数一般不超过15级
B. 踏步宽度不应小于240
C. 一个梯段的踏面数与踢面数相等
D. 楼梯各部位的净空高度均不应小于2m
7. 阳台栏杆的垂直杆件间净距不应大于（ ）mm。
A. 110 B. 120 C. 130 D. 150答案：A
8. 下列哪种建筑的屋面应采用有组织排水方式（ ）。
A. 高度较低的简单建筑B. 积灰多的屋面C. 有腐蚀介质的屋面 D. 降雨量较大地区的屋面 答案：C

2. 墙与柱和屋架必须有可靠的连接，常用做法是沿柱高每(B)mm平行伸出两根Φ6钢筋砌入砌体水平灰缝中。
A. 800～1000 B. 500～600 C. 300～400 D. 900
3. 圈梁遇洞口中断，所设的附加圈梁与原圈梁的搭接长度应满足（C ）
A．£2h且 £ 1000mm B. £4h且 £1500mm
C. ³2h且 ³1000mm D. ³4h且 ³1500mm
7. 地下室墙面防水有（D）等作法。
A. 涂沥青两遍 B. 设置多道水平防水层C. 外贴防水卷材 D. 外墙采用防水混凝土
7. 钢筋砖过梁两端的钢筋应伸进墙内的长度不小于（D）mm。A. 20 B. 60 C. 120 D. 240

7、什么是基础的埋深？其影响因素有哪些？
就是从室外设计地面至基础地面的垂直距离
影响因素：建筑物上部荷载的大小、地基土质的好坏、地下水位的高低、土的冰冻的深度、新旧建筑物的相邻交接关系等
8、什么是刚性基础、柔性基础？
由刚性材料制作的基础称为刚性基础
在混凝土基础的底部配以钢筋，利用钢筋来承受拉应力，使基础底部能够承受较大的弯矩，这时，基础宽度不受刚性角的限制，故称钢筋混凝土基础为非刚性基础或柔性基础
9、简述墙体类型的分类方式及类别。
（1）依其在房屋中所处位置分外墙和内墙
（2）依其结构受力的情况分承重墙和非承重墙
（3）依墙体的建造材料分砖墙、石墙、土墙、砌块墙、混凝土墙和轻质材料制作的墙体
10、常见勒脚的构造做法有哪些？
防水砂浆抹灰处理（图4-4(a)）；用石块砌筑（图4-4(c)）；用天然石板、人造石板贴面
11、墙中为什么要设水平防潮层？设在什么位置？一般有哪些做法？各有什么优缺点？
为杜绝地下潮气对墙身的影响
设在建筑物内外墙体沿地层结构部分的高度
油毡防潮层：降低了上下砖砌体之间的粘结力，对抗震不利。使用寿命短
防水砂浆防潮层：适用于一般的砖砌体，砂浆易开裂
配筋细石混凝土防潮层：抗裂性好，能与砌体结合为一体，适用于整体刚度要求较高的建筑
12、什么情况下要设垂直防潮层？为什么？
建筑物室内地秤会出现高差或内地平低于室外地面的标高
避免有高差部位天图中的潮气侵入低地坪部分的墙身
13、试述散水和明沟的作用和一般做法。
　保护墙基不受雨水的侵蚀
14、常见的过梁有几种？它们的适用范围和构造特点是什么？
砖拱：当过梁上有集中荷载或震动荷载时，不宜采用。在需要抗震设防的区域也不宜采用
钢筋砖过梁：多用于跨度在2米以内的清水墙的门窗洞口上
钢筋混凝土过梁：不受跨度的限制
15、什么是变形缝？伸缩缝、沉降缝、防震缝各有何特点？它们在构造上有何不同？
建筑物因昼夜温差、不均匀沉降以及地震而可能引起结构变形敏感部位开裂或破坏，在这些部位预先设缝将建筑物断开，断开后建筑物的各部分成为独立变形单元。
　●伸缩缝---根据建筑物的长度、结构类型和屋盖刚度以及
　屋面有否设保温或隔热层来考虑。基础不必断开
　●沉降缝---针对有可能造成建筑不均匀沉降的因素，例如地
　基土质不均匀、建筑物本身相邻部分高差悬殊或荷载悬
　殊、建筑物结构形式变化大、新老建筑相邻（或扩建项
　目）等。基础必须断开
　●防震缝---针对地震时容易产生应力集中而引起建筑物结构断裂，发生破坏的部位。基础不一定断开
18、阳台有哪些类型？阳台板的结构布置形式有哪些？
挑阳台、凹阳台、半挑半凹阳台
悬挑、悬挂
19、楼梯的功能和设计要求是什么？
功能：楼梯是建筑物内各个不同的楼层之间上下联系的主要交通设施
设计要求：1、上下通行方便，有足够的宽度和疏散能力，包括人行及搬运家具物品
　　　2、满足坚固、耐久、安全防火和一定的审美要求。
20、楼梯由哪几部分组成？各组成部分起何作用？
楼梯梯段、楼梯平台、扶手栏杆（板）
楼梯梯段：供层间上下行走
楼梯平台：供楼梯转折、连通某个楼层或供使用者在攀登了一定的距离后略事休息
扶手栏杆：保证行走安全
21、楼梯平台下作通道时有何要求？当不能满足时可采取哪些方法予以解决？
楼梯平台下净高度要满足一定的要求（不小于2000mm）
解决方法：利用室内外的高差将进门处室内地面落低，同时将上面平台处的平台梁一道墙内并令其上翻。
22、室外台阶的组成、形式、构造要求及做法如何？
　组成：踏步、平台 形式：实铺、架空 构造要求：有一定的坡度，满足排水要求；满足防滑要求
2. 砖墙墙脚处水平防潮层有哪几种？各有何特点？
答：砖墙墙脚处水平防潮层按材料的不同，一般有油毡防潮层、砂浆防潮层、配筋细石混凝土防潮层。油毡防潮层具有一定的韧性和良好的防潮性能，但降低了砖墙的整体性，同时油毡易老化；砂浆防潮层砌体的整体性好，较适用于抗震地区、独立砖柱和受振动较大的砌体，但易开裂，不适用于地基会产生变形的建筑中；配筋细石混凝土防潮层，抗裂性能好，且能与砌体结合成一体，适合于整体刚度要求较高的建筑中。
3. 勒脚的作用是什么？常用的材料做法有哪几种？
答：勒脚的作用是保护墙体，防止建筑物受外来物体的碰撞，同时阻止雨、雪、潮气等的侵蚀；有的勒脚还有一定的装饰作用。勒脚常用的材料做法有石砌勒脚、石板贴面以及抹灰勒脚。
