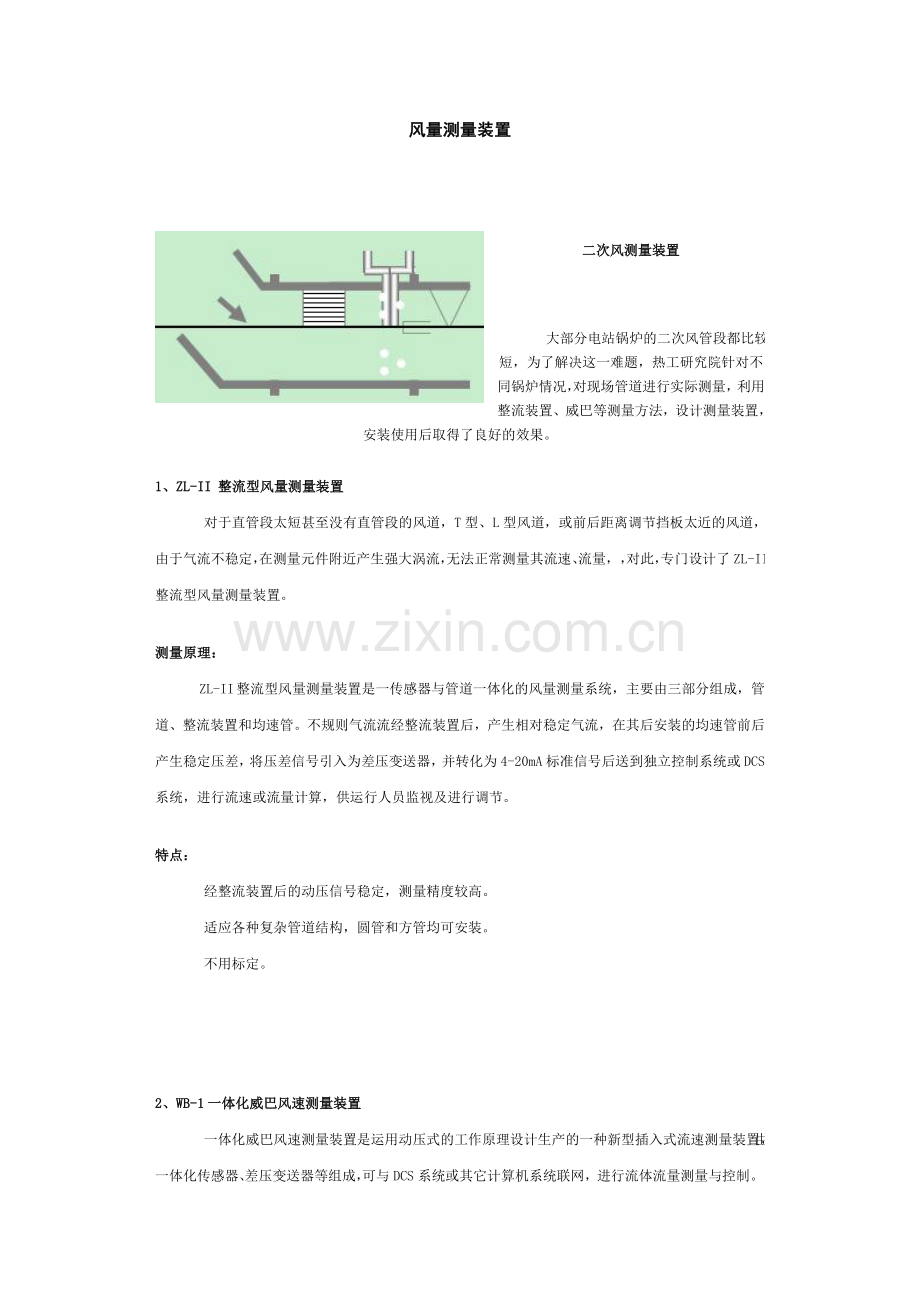

风量测量装置

二次风测量装置

    大部分电站锅炉的二次风管段都比较短，为了解决这一难题，热工研究院针对不同锅炉情况，对现场管道进行实际测量，利用整流装置、威巴等测量方法，设计测量装置，安装使用后取得了良好的效果。
1、ZL-II 整流型风量测量装置
    对于直管段太短甚至没有直管段的风道，T型、L型风道，或前后距离调节挡板太近的风道，由于气流不稳定，在测量元件附近产生强大涡流，无法正常测量其流速、流量，，对此，专门设计了ZL-II 整流型风量测量装置。
测量原理：
    ZL-II 整流型风量测量装置是一传感器与管道一体化的风量测量系统，主要由三部分组成，管道、整流装置和均速管。不规则气流流经整流装置后，产生相对稳定气流，在其后安装的均速管前后产生稳定压差，将压差信号引入为差压变送器，并转化为4-20mA标准信号后送到独立控制系统或DCS系统，进行流速或流量计算，供运行人员监视及进行调节。
特点：
    经整流装置后的动压信号稳定，测量精度较高。
    适应各种复杂管道结构，圆管和方管均可安装。
    不用标定。

2、WB-1一体化威巴风速测量装置

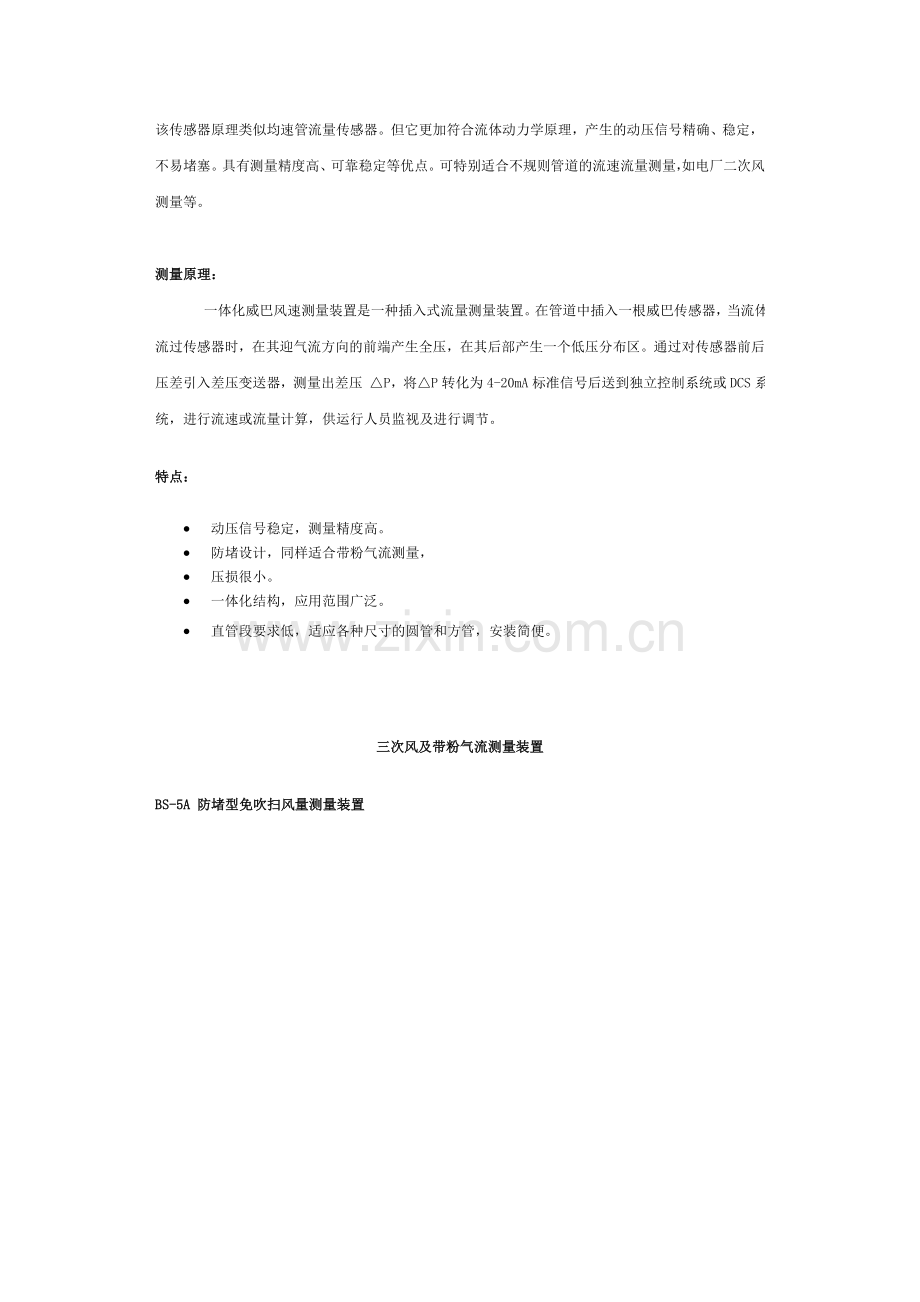

    一体化威巴风速测量装置是运用动压式的工作原理设计生产的一种新型插入式流速测量装置，由一体化传感器、差压变送器等组成，可与DCS系统或其它计算机系统联网，进行流体流量测量与控制。该传感器原理类似均速管流量传感器。但它更加符合流体动力学原理，产生的动压信号精确、稳定，不易堵塞。具有测量精度高、可靠稳定等优点。可特别适合不规则管道的流速流量测量，如电厂二次风测量等。

测量原理：
    一体化威巴风速测量装置是一种插入式流量测量装置。在管道中插入一根威巴传感器，当流体流过传感器时，在其迎气流方向的前端产生全压，在其后部产生一个低压分布区。通过对传感器前后压差引入差压变送器，测量出差压 △P，将△P转化为4-20mA标准信号后送到独立控制系统或DCS系统，进行流速或流量计算，供运行人员监视及进行调节。
特点：
· 动压信号稳定，测量精度高。
· 防堵设计，同样适合带粉气流测量，
· 压损很小。
· 一体化结构，应用范围广泛。
· 直管段要求低，适应各种尺寸的圆管和方管，安装简便。

三次风及带粉气流测量装置
BS-5A 防堵型免吹扫风量测量装置
    到目前为至，带粉气流的测量一直是困扰电厂的一大难题。解决带粉气流的测量首先要解决防磨和防堵问题，我所研制的BS-5A风速测量装置，不用反吹扫，防堵防磨，可以实现带粉气流的连续测量。目前广泛应用于火电机组锅炉的三次风测量，乏气送粉锅炉以及直吹式锅炉的风速和风量测量。

    BS-5A是基于靠背测量原理，测量装置安装在管道上，其探头插入管内，当管内有气流流动时，迎风面受气流冲击，压力较高，其压力称为全压，背风侧的压力较低，称为静压力或静压，全压和静压之差称为压差，其大小与管内风速的平方成正比。测量出差压的大小，就可以通过温度和流通面积修正正确地计算出管内风速

    BS-5A 有两种结构，对应两种安装方式，分体安装和一体化安装。
    分体安装是将传感器按照要求安装在被测管道上，通过传压管将被测动压信号引到仪表柜中的微差压变送器，这种安装的优点是变送器集中放置，易于检修和维护。但随着产品质量的提高和变送器对恶劣环境适应能力的加强，愈来愈多的用户选择一体化安装方式。
    一体化安装将测量传感器和变送器加工成一体化，安装时只需在被测管道上开孔后，将测量装置按要求固定在被测管道上。这种方式安装简单，不需要敷设传压管，只需将两线制的变送器信号线连接到计算机或DCS 系统即可。
BS-5A特点：

    防堵，经特殊结构设计的测量装置不需要外加压缩气体进行吹扫，无论气体含尘浓度多大，完全可以做到长期运行免维护。

    耐磨，深入管道内部的测量部分经耐磨处理，适用寿命长。
低成本。
BS-5A适用范围：

    带粉气流测量，如三次风测量、直吹式锅炉一次风测量等。

送 风 测 量 装 置

    针对一次总风量系统、送风系统的特点，设计制造机翼、双文丘里管等测量装置。有效解决小风速、大流量系统的风速和风量测量问题。
1、BS-6D双文丘里风量测量装置。

    双文丘里风量测量装置用于一、二次风量和送风机入口风量等的准确测量。产品结构紧凑、安装方便，测量结果稳定准确，已在国内多家电厂成功应用，为提高其锅炉运行水平和自动投入奠定了良好的基础。

工作原理

    双文丘里风量测量装置由内外两套文丘里管组成，是利用气流在文丘里管喉部流速增加，静压降低的原理制成的，该装置在内文丘里管管内及外文丘里管管外分别开孔测量静压，经过两级文丘里的放大，将风道实际动压放大10-20倍左右，适当调整文丘里管的截面收缩比，可以改变装置测得的压差和灵敏度。

    根据风道结构和尺寸，一般每个风道安装2-5组双文丘里测风装置，然后经过均压箱后将信号引到变送器。双文丘里测风装置安装完毕、投入使用前必须经过现场标定。

技术特点
· 在相同测量条件下，能产生较大的压差信号，输出信号稳定，相对误差较小；
· 压力损失较小，不影响风道流场，不影响风机有效压头；
· 工作条件要求低，对装置前直管段长度要求不高；
· 安装方便，运行安全可靠、维护工作量小；
· 对管道形状和结构没有特殊要求，圆形管道和矩形管道均可安装。

双文丘里风量测量装置
2、机翼测量装置。

    风道机翼风量测量的可靠性十分重要，直接影响着锅炉安全经济运行。但目前电站锅炉上使用的机翼流量测量装置，由于带灰气流堵塞传压孔，使用情况普遍较差，大多都不能正常投入使用，或误导运行人员，严重的遗弃不用，无法指导运行人员的正确操作，直接影响了锅炉的经济性和安全运行。因此减少阻力，增加卸灰和防堵功能是机翼风量测量装置的两个关键。
结构特点:
机翼型测风装置是利用机翼原理获取稳定气流，通过改变流通截面,改变流速从而达到增大或减小输出信号的目的，通过改变取样管结构来取得防堵效果，同时通过优化设计使其阻力损失比较小。

性能特点:

    流量系数稳定，在相同测量条件下，机翼测风装置能产生较大的压差信号，相对误差远比毕托管要小，因而可准确测量风量，改善锅炉调节特性；
    工作条件要求低，对装置前直管段长度要求不高；
    运行安全可靠、维护工作量小;
    对管道形状没有特殊要求，圆形管道和矩形管道均可安装。

方型管道机翼测风装置                         圆形管道机翼测风装置
