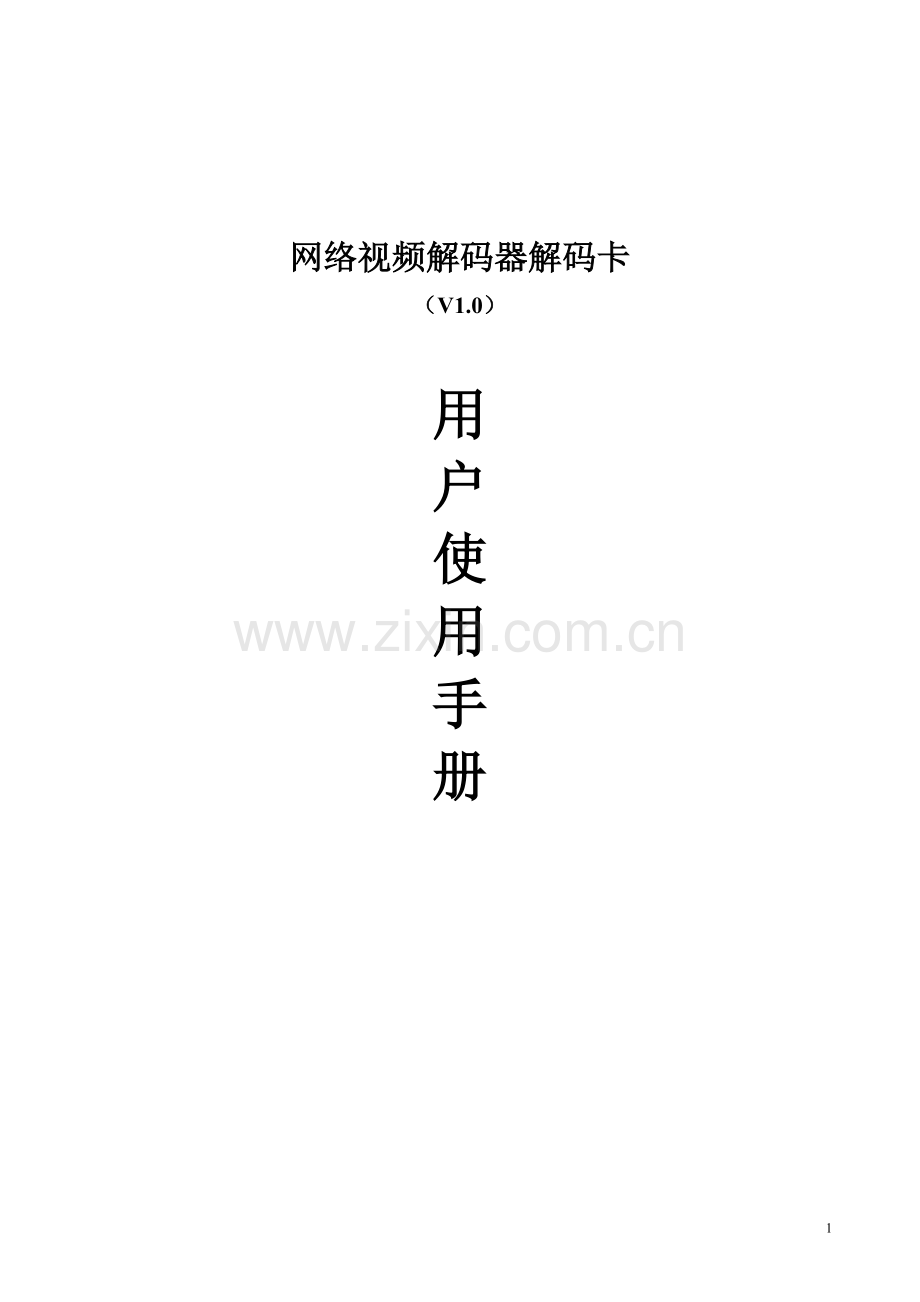

网络视频解码器解码卡
（V1.0）

用
户
使
用
手
册

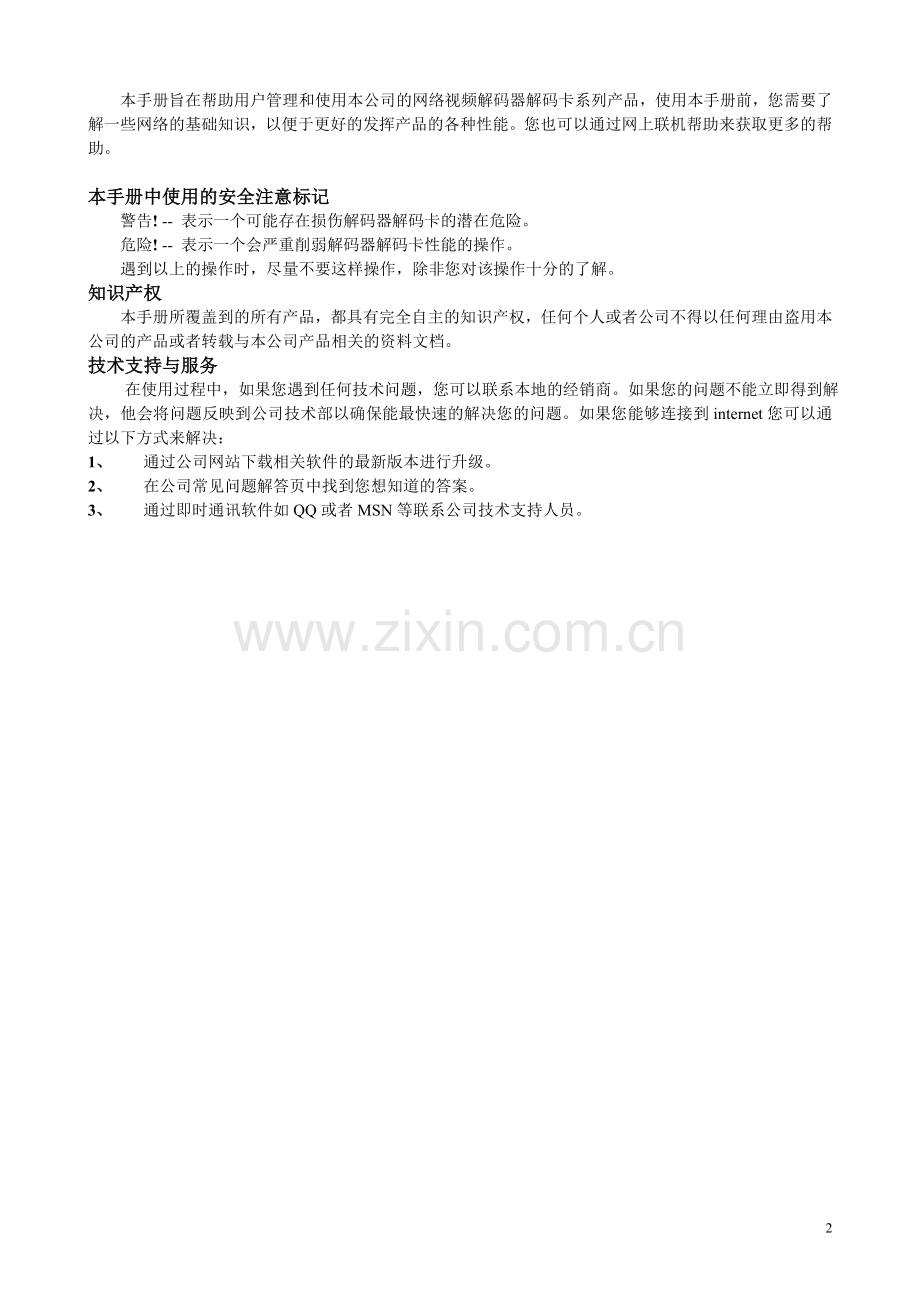

本手册旨在帮助用户管理和使用本公司的网络视频解码器解码卡系列产品，使用本手册前，您需要了解一些网络的基础知识，以便于更好的发挥产品的各种性能。您也可以通过网上联机帮助来获取更多的帮助。

本手册中使用的安全注意标记
警告! -- 表示一个可能存在损伤解码器解码卡的潜在危险。
危险! -- 表示一个会严重削弱解码器解码卡性能的操作。
遇到以上的操作时，尽量不要这样操作，除非您对该操作十分的了解。
知识产权
本手册所覆盖到的所有产品，都具有完全自主的知识产权，任何个人或者公司不得以任何理由盗用本公司的产品或者转载与本公司产品相关的资料文档。
技术支持与服务
在使用过程中，如果您遇到任何技术问题，您可以联系本地的经销商。如果您的问题不能立即得到解决，他会将问题反映到公司技术部以确保能最快速的解决您的问题。如果您能够连接到internet您可以通过以下方式来解决：
1、 通过公司网站下载相关软件的最新版本进行升级。
2、 在公司常见问题解答页中找到您想知道的答案。
3、 通过即时通讯软件如QQ或者MSN等联系公司技术支持人员。

目录
目录 3
1. DVS-6000系列网络视频解码器解码卡产品概述 4
1.1. DVS-6000解码器主要功能及特点 4
1.2. NVD-7A00MD-A 解码卡主要特点 4
2. DVS-6000系列视频解码器安装 5
2.1. 硬件安装 5
2.1.1. 安装步骤 5
2.1.2. 注意事项 5
2.2. 设备面板说明 5
2.3. 客户端软件安装 6
3. 解码器设置 9
3.1. 解码器本地设置 10
3.2. 解码器登录后远程设置 13
3.2.1. 解码器登录 13
3.2.2. 解码器远程设置 15
4. 解码卡设置 18
4.1. 解码卡驱动安装 19
4.2. 解码卡设置 21

1. DVS-6000系列网络视频解码器解码卡产品概述
DVS-6000系列网络视频解码器解码卡可以无缝地将标准的MPEG4码流接入到您的现有的模拟安全系统中，DVS-6000系列网络视频解码器解码卡通过将数字图像信号经过先进的高质量的解码算法（H.264、MPEG4）进行解码，然后将解码码流经过它先进的数模转换系统转换成高质量的模拟视频信号，输出到您的监视器或者电视墙上。
DVS-6000系列网络视频解码器解码卡可以使您的模拟系统无缝的融入到数字世界中，将您的监视器电视墙轻松连入基于IP的网络中，享受数字技术给您带来的安全和方便，可以足不出户的实现本地监看、远程控制、远程管理、双向语音对讲…
DVS-6000系列产品分为NVD-7A00MD-A系列解码卡和DVS-6000系列解码器。
DVS-6000MD-A系列解码卡目前有如下两种型号：
1． NVD -7A02MD-A解码卡，可实现解码一个FULL D1码流，支持2路音视频输出；
2． NVD -7A04MD-A解码卡，可实现解码一个FULL D1码流，支持4路音视频输出。
DVS-6000系列视频解码器分为低端型和高端型。
NVD -7A00MD-B系列解码器目前有如下一种型号：
1． NVD -7A01MD-B低端型，可实现解码一个FULL D1码流，支持1路音视频输出。
1.1. DVS-6000解码器主要功能及特点
DVS-6000系列视频解码器是基于嵌入式的视频处理、控制及传输设备，其核心是运行实时操作系统的嵌入式计算机和高性能视频DSP。无需PC平台，直接将数字音视频数据从网络接收解码后直接输出到电视墙，同时能与编码器进行语音对讲。内嵌GUI，支持遥控器和键盘，操作方便、简单。
基本功能：
Ø 支持中性大型平台监控系统：可以同时支持20000路以上，8大电信级功能业务模块；
Ø 支持PAL/NTSC复合视频；可实现解码一个FULL D1码流；
Ø 支持模拟视频输出；
Ø 支持NVD-6000系列版视频服务器系列、NVD-8000系列网络摄像机系列等产品解码输出到电视墙；
Ø 支持双向语音对讲实时传输；
Ø 内嵌GUI，操作直观、简捷；
Ø 通过RS485与键盘/矩阵接口，具备网络键盘功能；
Ø 支持远程云台控制；
Ø 支持通道选择及可编程控制通道巡检；
Ø 提供SDK二次开发，方便集中管理。
1.2. NVD-7A00MD-A 解码卡主要特点
主要特点：
Ø NVD-7A00MD-A系列板卡是为了扩展我公司数字音视频系列产品功能、增加系统附加值及完善系统的实用性而专门开发的硬解压视频输出卡；
Ø NVD-7A00MD-A解码卡采用完全硬件解压，不占用计算机资源，解决计算机系统资源的瓶颈问题，可以在普通的计算机上实现多路视频的解码和模拟视频信号的同步输出；
Ø 采用NVD-7A00MD-A系列板卡可以与中心控制软件结合，实现大型的网络视频监控系统，可以将不同标准的主机视频信号集中到监控中心，实现统一编码、收看，并将视频信号输出到电视墙，扩展视野，便于值班人员观看，大大提高了集中监控系统的实用性；
Ø 采用视频专用的DSP进行硬件解码，不占用计算机资源；
2. DVS-6000系列视频解码器安装
2.1. 硬件安装
2.1.1. 安装步骤
1. 拆开包装箱，检查物品完整性；
2. 取出安装需要的各物品；
3. 根据实际需要连接各有关电缆（视频信号输入线、音频信号输入线、控制云台的RS485通信线、局域网线等）；
4. 取出稳压电源适配器，接通电源。
说明：先接音视频线、RS485线、网线，最后接电源。
2.1.2. 注意事项
注意事项请仔细阅读。如果有任何疑问，请与我们联系。
1. 拆开包装盒时请仔细检查，确认其中的物品与清单一致；
2. 安装前请仔细阅读用户说明书；
3. 在安装DVS-6000系列视频解码器时，请务必关闭所有相关设备电源；
4. 检查电源电压，防止出现电压不配导致设备损坏。
5. 安装环境：请勿在潮湿或高温的环境下使用，注意保持通风良好，防止堵塞通风口。水平放置，避免安装在剧烈震动的环境下。
2.2. 设备面板说明
前面板：

接口说明各指示灯说明如下（依次从左至右）：
1． PWR：电源指示灯。点亮时说明电压已加载。
2． RUN：运行指示，当闪烁时表示系统正常运行。其它状态表示系统空闲等情况。
3． LINK：网络状态（通/断）指示灯；点亮时表示有网络连接。熄灭时表示网络断开或存在其它问题。
4． ACT：网络（发送/接收）指示灯。点亮并闪烁时表示当前网络正常并处于活动状态。如果点亮但不闪烁表示有网络连接但无网络活动。熄灭时表示网络断开或其它情况。
后面板（NVD-7A01MD-B）：

接口说明（依次从左至右）：
1. 电源插座，通过稳压器接12V直流电，请使用匹配的稳压器电源；
2. RST：复位按钮
3. USB：USB接口
4. NET：标准网络RJ45插座
5. OUT：报警输出，2路开关量；A1，B1一组，A2，B2一组。
6. IN：2路报警输入，S1，S2任何一路电平的上升或者下降沿可触发报警。使用方法是将任何一路端口（S1或者S2）接47欧电阻与12V电源连接，然后并连报警触发器，触发器两头一头接输入端子（S1或者S2），另一头接面板电源的GND或者+12V电源端子。
7. 输出电源：GND，+12V
8. RS485：RS485接线端子+，-
9. IO扩展端口，可自定义用途；GND与输出电源的GND公用
10. RS232：RS232接线端子，T：发送接线端子，R：接收接线端子；RS232的接GND端子与输出电源的GND公用。
11. MIC，AOUT：音频对讲输入、输出，接无源设备
12. VOUT：视频输出，1路视频输出，标准BNC插座
13. AOUT：音频输出：接有源设备
14. AIN：音频输入，1音频输入，标准BNC插座.
2.3. 客户端软件安装
在Windows操作系统中运行安装程序，双击鼠标左键出现“安装向导”对话框，如下图。

图 21安装语言选择
选择语言点击“确定”，出现如图对话框。

图 22安装确认
点击“下一步”，出现如图对话框。

图 23安装提示
按“是”，出现如图对话框。

图 24安装路径选择
选择安装路径，点击“下一步”，出现如图对话框。

图 25开始复制文件
按“下一步”，开始进入安装状态

图 26开始安装
当正常安装完成后，出现如图提示框。

图 27安装完成
按“完成”按钮，客户端软件安装到系统默认目录中，并在系统的“开始”à“程序”中出现“NetView”程序组。
3. 解码器设置
先登录客户端，在Windows操作系统中，运行“开始”—→“程序”—→“NetView”菜单中的“NVClient”，将弹出用户登录界面，然后输入用户名、密码（缺省时不需要输入用户名和密码），按“确定”就可进入主界面。
3.1. 解码器本地设置
鼠标点击主界面按钮弹出本地设置界面，进入“高级设置”属性页；如图

图 31 高级设置属性界面
从图3-1看到在虚拟矩阵下刷新出所有的编码器和解码器，先选择想通过解码器去解压的编码器通道，然后再选择解码器通道，如下图。

图3-2 选择编码器和解码器
然后点击“连接”，就弹出登录此编码器的窗口，如下图：

图 3-3 登录编码器窗口
输入用户名和密码后，“当前连接”那栏就出现当前处于连接状态的编码器和解码器见下图绿框，如下图：

图 3-4 当前连接状态
如果想使用该解码器去解码别的编码器通道，就按下“断开”键，断开与该解码器当前处于连接的编码器的连接，然后重复上述步骤进行设置。
3.2. 解码器登录后远程设置
3.2.1. 解码器登录
登录客户端后，视频服务器树形列表中会自动刷出网络中的解码器(以下图192.168.168.35(8200):Video Decoder为例)，点击该解码器如下图：

图3-5 刷出解码器
点击右键，弹出菜单，如下图：

图 3-6 登录解码器界面
然后选择“登录服务器”，弹出输入用户名和密码对话框窗口，如下图：

输入用户名和密码后(缺省时为两者都是admin)，点击“连接”，该解码器出现登录成功的状态(即下图绿框所示)，如下图：

3.2.2. 解码器远程设置
当登录解码器后，然后选中该解码器，点击右键选择“参数设置(F5)”，或按F5键，或点击主界面弹出远程设置窗口，可对解码器某一通道进行设置，如下：

1、 通道设置
在『显示方式』里，可选择是否进行自动连接(默认下为自动连接)。
在『直连服务器信息』里设置要进行解码的编码器信息。
地址栏：选中域名，就输入编码器的域名地址；选中IP地址，就输入编码器的IP地址；
端口：输入编码器的数据端口号；
用户名、密码：输入登录该编码器的用户名和密码；
通道号：输入该编码器的通道号，即对该编码器的该通道进行解码；
通道名称：输入该编码器通道的名称；
填写完后，然后点击“连接”，然后保存，解码器已与编码器连接上。确认是否连接上，就点击主界面弹出本地设置界面，进入“高级设置”属性页，会发现“当前连接”已出现它们的连接状态(见下图绿框)：

2、 系统设置
点击系统设置，出现系统设置界面：

在『网络参数设置』中：
Ø IP地址：为视频解码器在网络中的地址，相关值根据您所在网络的情况从网络管理员处索取，不合法的或存在冲突的 IP 信息都会引起视频解码器的连接失败；
Ø 子网掩码、默认网关：请从网络管理员处索取；
Ø DNS服务器：请从网络管理员处索取，该功能主要是解码器解析域名是需要指定去哪里能够解析即域名解析解码其地址，一般在公网上都有，比如反向连接的时候。
Ø 服务端口：服务器提供数据服务包括音视频流服务和设置服务等的侦听端口；
『解码器音频输出』：如需要解码器输出音频，就在“□”上打上“√”(默认下未选择)。
『恢复设置』：恢复除网络参数、密码外的所有参数为出厂值。
『重启解码器』：点击“重启”按钮，解码器将断电重启。
『保存FLASH』：点击“保存FLASH”按钮，将把设置成功参数保存到FLASH上。
在『系统升级』中：非专业人士请勿使用此功能。先点击“浏览”按钮，正确选择升级文件；如下图：

4. 解码卡设置
先登录客户端，在Windows操作系统中，运行“开始”—→“程序”—→“NetView”菜单中的“NVClient”，将弹出用户登录界面，然后输入用户名、密码（缺省时不需要输入用户名和密码），按“确定”就可进入主界面。
4.1. 解码卡驱动安装
首先把解码卡安装在电脑PC的PCI插槽中，然后开机，系统提示找到新硬件，如下图：

图4-1 硬件向导界面
然后选中“从列表或指定位置安装(高级)(S)”，点击“下一步”出现：

图4-2驱动程序安装
选中“在这些位置上搜索最佳驱动程序”，并选择“在搜索中包括这个位置(O)”，然后点击浏览从中选择所需驱动程序，如下：

图4-3 浏览选择驱动程序
选择所需的驱动程序后，点击确定，出现：

图4-4 选中驱动程序
然后点击“下一步”，就进行驱动程序的安装，直到出现下图完成界面：

图4-5 驱动程序安装完成界面
点击“完成”，即完成解码卡驱动程序的安装。
4.2. 解码卡设置
鼠标点击主界面按钮弹出本地设置界面，进入“服务”属性页；如图

图 41 服务属性界面
从上图看到“硬解码服务”中各通道处于可选择状态，一定要安装解码卡驱动程序才会出现，否则都是灰色不可选状态。此时可以选择所需要解码的通道，进行相应通道的解码。
