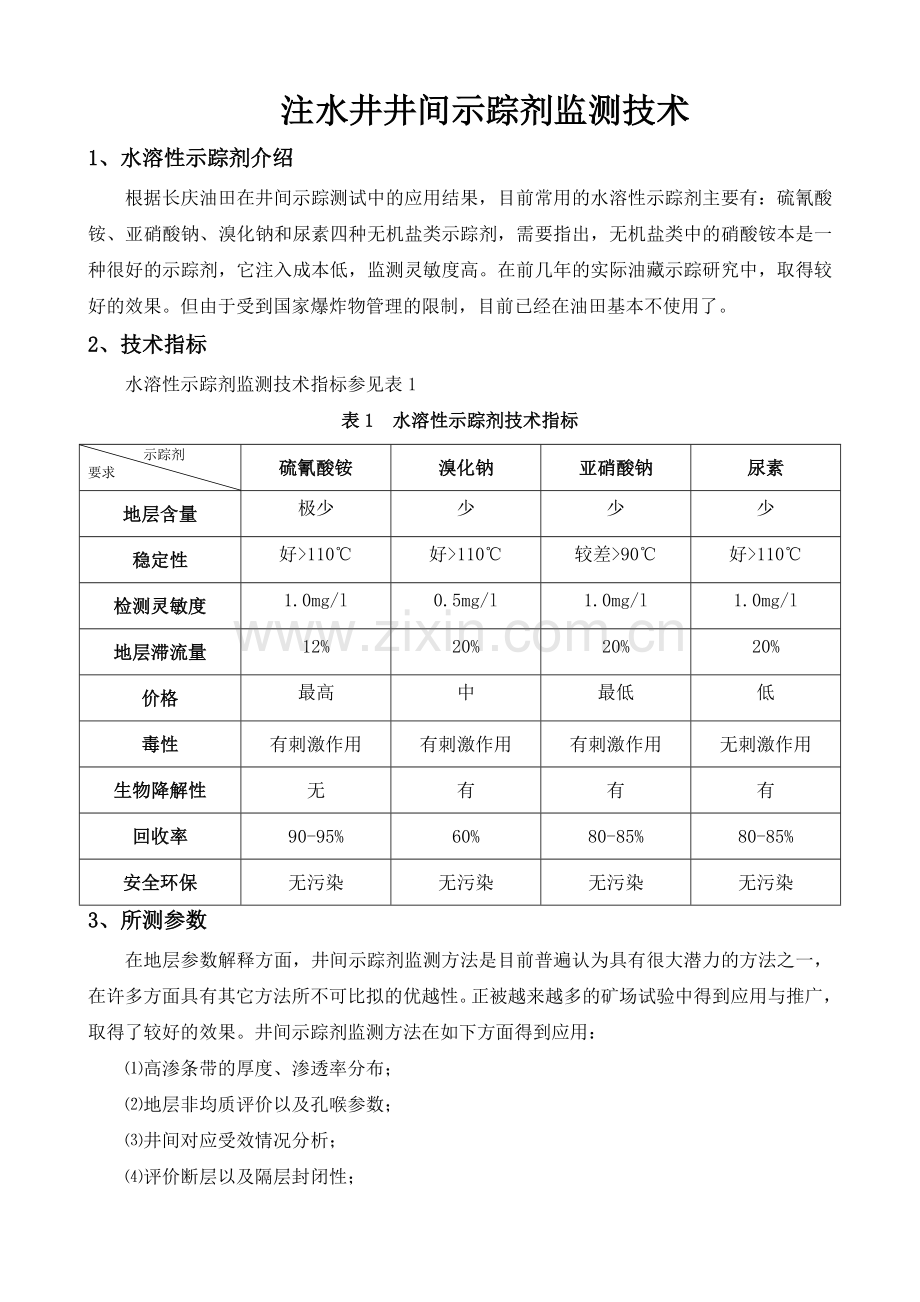

注水井井间示踪剂监测技术

1、水溶性示踪剂介绍
根据长庆油田在井间示踪测试中的应用结果，目前常用的水溶性示踪剂主要有：硫氰酸铵、亚硝酸钠、溴化钠和尿素四种无机盐类示踪剂，需要指出，无机盐类中的硝酸铵本是一种很好的示踪剂，它注入成本低，监测灵敏度高。在前几年的实际油藏示踪研究中，取得较好的效果。但由于受到国家爆炸物管理的限制，目前已经在油田基本不使用了。
2、技术指标
水溶性示踪剂监测技术指标参见表1
表1 水溶性示踪剂技术指标
示踪剂
要求
硫氰酸铵
溴化钠
亚硝酸钠
尿素
地层含量
极少
少
少
少
稳定性
好>110℃
好>110℃
较差>90℃
好>110℃
检测灵敏度
1.0mg/l
0.5mg/l
1.0mg/l
1.0mg/l
地层滞流量
12%
20%
20%
20%
价格
最高
中
最低
低
毒性
有刺激作用
有刺激作用
有刺激作用
无刺激作用
生物降解性
无
有
有
有
回收率
90-95%
60%
80-85%
80-85%
安全环保
无污染
无污染
无污染
无污染
3、所测参数
在地层参数解释方面，井间示踪剂监测方法是目前普遍认为具有很大潜力的方法之一，在许多方面具有其它方法所不可比拟的优越性。正被越来越多的矿场试验中得到应用与推广，取得了较好的效果。井间示踪剂监测方法在如下方面得到应用：
⑴高渗条带的厚度、渗透率分布；
⑵地层非均质评价以及孔喉参数；
⑶井间对应受效情况分析；
⑷评价断层以及隔层封闭性；
⑸监测及评价汽窜/气窜情况；
⑹措施效果评价。
4、测量原理
单种示踪剂井间监测技术就是在注水井中注入一种水溶性示踪剂(见图4-1)，在周围监测井中取水样，分析样品中示踪剂浓度，并绘制出示踪剂产出曲线，应用示踪剂解释软件对示踪剂产出曲线进行分析，就可以确定油藏非均质性。

图4-1 井间示踪注采示意图
示踪剂注入注水井后，首先随着注入水沿高渗层或裂缝突入生产井，示踪剂的产出曲线会出现峰值，同时由于储层参数的展布和注采动态的不同，曲线的形状也会有所不同。典型的单种示踪剂产出曲线如图4-2。
示踪剂浓度

时 间 T

图4-2 单示踪剂产出曲线示意图
示踪剂测试解释方法于1964年由Brigham提出，并在之后的矿场应用和理论上不断完善，发展了数值法、解析法、半解析法。其中半解析方法是目前一种很新的较为可靠的解释方法，同时可解释的参数范围不断扩大，解释的精度不断提高，逐渐为矿场实践所认可。
5、适用井型
适用于分层注水井和笼统注水井井组测试。
6、解决问题
通过井间示踪剂监测技术，了解油藏内的水驱动态情况，如注水的连通性，推进速度、方向、波及参数、孔道分布、平面及纵向非匀质状况、剩余油估算等，评价水驱效果，为下步开发方案的调整提供依据，以期进一步改善开发效果。
7、应用实例
实例1：开发早期认识水驱规律实例
高28-16井是安塞油田长10油藏的一口注水井，从图7-1可以看出，井间示踪剂运移速度介于11－29m/D，表明井间非均质较强，存在高渗通道。从平面来看，注入水主要向井组西及西南方向突进，次之方向为北东东，少量波及正南、正北方向。平面突进系数图（图7-2）反映出高27-15和高29-15井测试所得渗透率较井组内其它油井高1-8倍，证明井组在这两个方向上非均质很强，是井组注入水流向的主要方向。通过以上实验分析，明确了长10油藏高28-16井组的水驱现状，为下步井组注采调整提供了有力依据。

图7-1 安塞油田长10油藏高28-16监测结果示意图

图7-2 安塞油田长10油藏高28-16井组示踪剂监测平面突进系数
