DG12-25x5型锅炉给水泵技术说明、厂家、价格

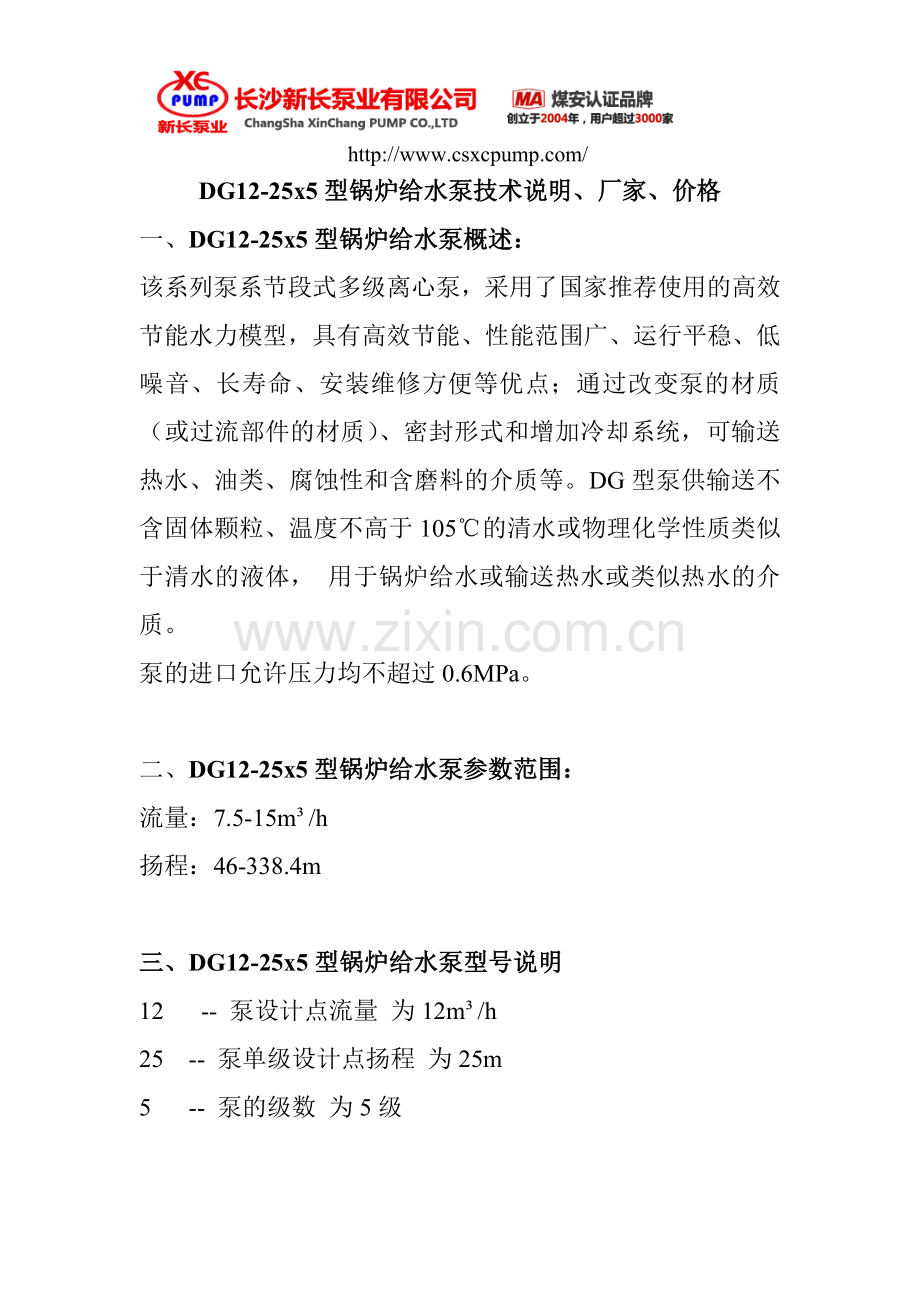

一、 DG12-25x5型锅炉给水泵概述：
该系列泵系节段式多级离心泵，采用了国家推荐使用的高效节能水力模型，具有高效节能、性能范围广、运行平稳、低噪音、长寿命、安装维修方便等优点；通过改变泵的材质（或过流部件的材质）、密封形式和增加冷却系统，可输送热水、油类、腐蚀性和含磨料的介质等。DG型泵供输送不含固体颗粒、温度不高于105℃的清水或物理化学性质类似于清水的液体， 用于锅炉给水或输送热水或类似热水的介质。
泵的进口允许压力均不超过0.6MPa。

二、 DG12-25x5型锅炉给水泵参数范围：
流量：7.5-15m³/h
扬程：46-338.4m

三、 DG12-25x5型锅炉给水泵型号说明
12 -- 泵设计点流量 为12m³/h
25 -- 泵单级设计点扬程 为25m
5 -- 泵的级数 为5级

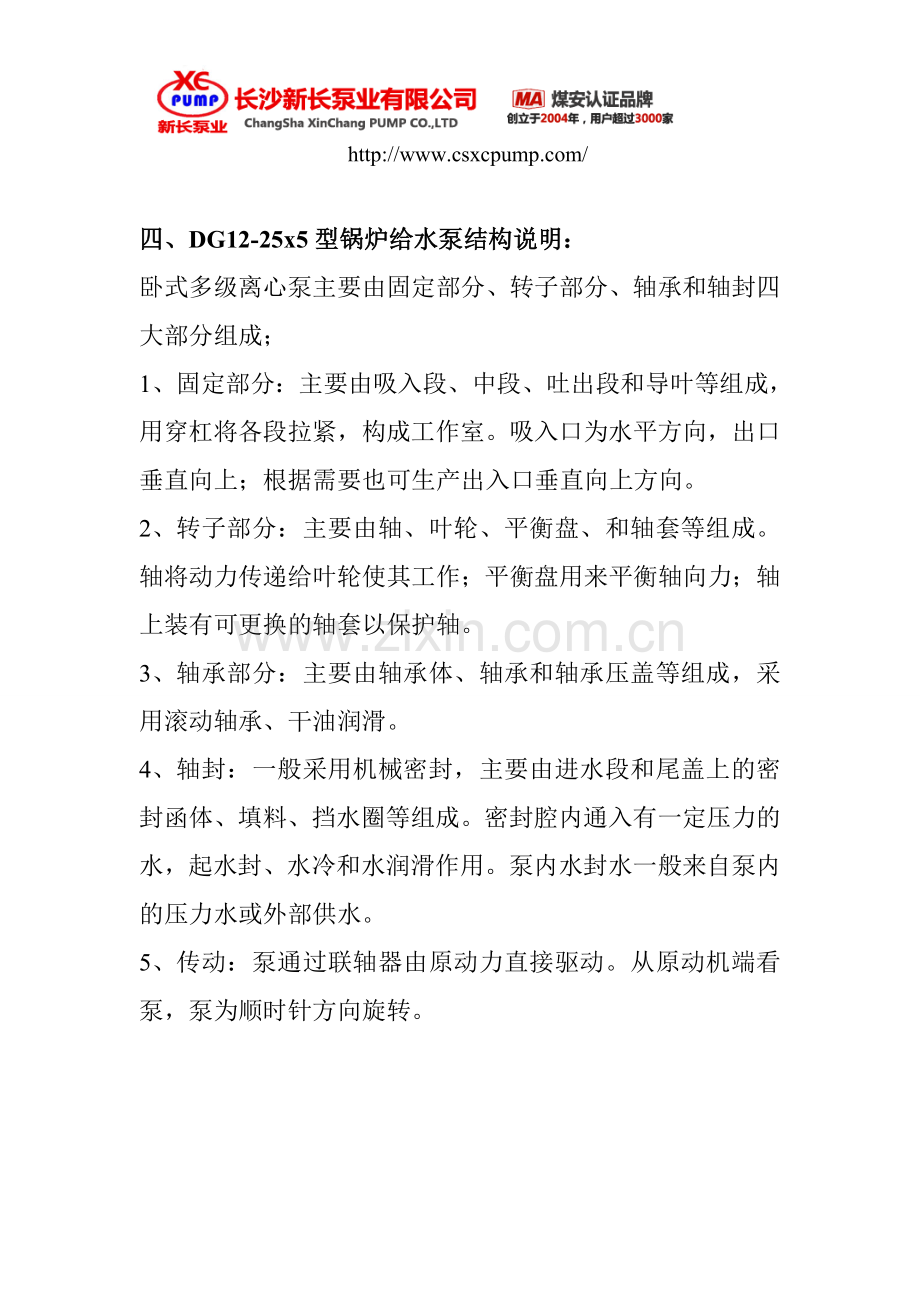

四、 DG12-25x5型锅炉给水泵结构说明：
卧式多级离心泵主要由固定部分、转子部分、轴承和轴封四大部分组成；
1、 固定部分：主要由吸入段、中段、吐出段和导叶等组成，用穿杠将各段拉紧，构成工作室。吸入口为水平方向，出口垂直向上；根据需要也可生产出入口垂直向上方向。
2、 转子部分：主要由轴、叶轮、平衡盘、和轴套等组成。轴将动力传递给叶轮使其工作；平衡盘用来平衡轴向力；轴上装有可更换的轴套以保护轴。
3、 轴承部分：主要由轴承体、轴承和轴承压盖等组成，采用滚动轴承、干油润滑。
4、 轴封：一般采用机械密封，主要由进水段和尾盖上的密封函体、填料、挡水圈等组成。密封腔内通入有一定压力的水，起水封、水冷和水润滑作用。泵内水封水一般来自泵内的压力水或外部供水。
5、 传动：泵通过联轴器由原动力直接驱动。从原动机端看泵，泵为顺时针方向旋转。

五、 DG12-25x5型锅炉给水泵选型说明：
1、 泵的性能参见泵的性能表，表中所列参数为一个大气压下常温清水的试验性能。输送油类等粘度大的介质时，需进行性能换算。
2、 订货时需注明泵的型号、参数 ，以及输送介质的密度、温度、粘度、腐蚀性等。
3、 如实际要求参数与性能表不符，本公司可根据要求设计制造。
六、DG12-25x5型锅炉给水泵结构剖面图：

1、 吸入段 2、中段 3、吐出段 4、导叶 5、末级导叶 6、首级叶轮 7、次级叶轮 8、轴 9、轴套
10、首级密封环 11、密封环 12、导叶套 13、填料压盖 14、填料 15、轴承部件 16、尾盖
17、O形密封圈 18、平衡环 19、平衡环套 20、平衡盘 21、平衡管部件 22、拉紧螺栓

七、DG12-25x5型锅炉给水泵的启动、运行、停车
（一） 起动
1) 泵起动前应转动泵转子，检查转子是否灵活；
2) 检查电机转向是否与泵转向一致；
3) 打开泵吸入阀，关闭泵出口管路闸阀及压力表旋塞，使泵内充满液体，或用真空系统排除吸入管和泵内空气；
4) 检查泵和电机联接螺栓的松紧程度和泵周围的安全情况，使泵处于准备起动状态；
5) 起动电机，待泵运转正常后，打开压力表旋塞，慢慢开启泵出口闸阀，直到压力表指针指到所需压力为止（按出口压力表读数控制泵给定的扬程）。

（二） 运行
1) 该系列泵靠泵内平衡机构平衡轴向力，平衡装置内有平衡液体流出，平衡液体由平衡水管接至吸入段，或在平衡室外设计一短管，平衡液体经短管流向泵外。为保证泵正常运行，平衡水管绝对不允许堵塞；
2) 在开车和运行过程中，必须注意观察仪表读数，轴承发热、填料漏水和发热及泵的振动和声音等是否正常，如发现异常情况，应及时处理；
3) 轴承温升变化反映了泵的装配质量，轴承温升不得高于环境温度35℃，轴承的最高温度不得高于75℃；
4) 泵转子在运行中存在一定的轴向游动，轴向窜动应在允许范围内，应保证电机和水泵两联轴器端面间的间隙值；
5) 泵在运行期间应定期检查叶轮、密封环、导叶套、轴套、平衡盘等零件的磨损情况，磨损过大时应及时更换。
（三） 停车
1) 停车前应先关闭压力表旋塞，慢慢关闭出口闸阀，待出口阀关闭完毕后再停电机，泵停稳后再关闭泵的吸入阀；
2) 泵内水放出，如长期停用，应将泵拆卸清洗上油，包装保管。

八、DG12-25x5型锅炉给水泵可能出现的故障及解决方案

故 障
原 因
解 决 方 法
1. 泵不吸水，压力表及真空表指针剧烈跳动
灌注引水不够，管路或仪表联接处漏气。
再灌足引水；检查仪表接头及封口；拧紧或修好漏气处。
2. 水泵不吸水，真空表表示高度真空
底阀没有打开或已堵塞，吸水管路阻力太大，吸水高度过高
校正并清洗底阀；清洗或更换吸水管；降低吸水高度。
3. 压力表有压力，但仍不出水
出水管阻力太大，旋转方向不对，叶轮流道堵塞或损坏，泵转速不足
检查或缩短出水管道；清除叶轮内的污物或更换叶轮；检查电机，增加泵转速。
4. 流量低于设计要求
水泵堵塞，密封环磨损过多，转速不足。
检查流道是否畅通，清洗泵管道；更换密封环；增加泵转速。
5. 泵消耗功率过大，平衡水中断，平衡室发热，电机功率增加
填料压得太紧并发热；泵的转子与定子磨损，叶轮磨损；平衡盘与平衡环磨损；泵流量增大。
调整填料压盖松紧程度；检查泵轴是否歪曲；检查磨擦部位，更换叶轮；拆卸平衡盘进行检修或更换降低流量。
6. 泵内声音反常，泵不出水
吸水管阻力过大；闸阀开得太大，在吸入处有空气渗入，产生气蚀；输送的液体温度过高；转子不平衡，轴弯曲或泵轴与电机轴不同心；基础薄落。
检查吸入管和底阀；关小闸阀减少流量；降低安装高度，简化进水管路减少管路损失；堵塞漏气处；降低水温；紧固零件松脱处；车削叶轮不平衡重量；调整机组同心度；加固基础。
7. 水泵振动，轴承过热
电机与泵不同心，轴承缺油或磨损。
调整电机轴与泵轴的同轴度，加油或更换轴承。

九、DG12-25x5型锅炉给水泵性能曲线及性能参数表

D、DM、DF12-25
D、DN、DF12-25

D、DM、DF12－25型泵性能表
级数
流 量Q
扬程
H
（m）
转 速
n
（r／min）
效率
η
（%）
轴功率
N
（KW）
配 用 电 机
必需汽蚀余量
(NPSH)r
（m）
叶轮
直径
D
（mm）
泵重
(kg)
m3／h
L／S
功率
（KW）
电机型号
2
7.5

12.5

15
2.08

3.47

4.17
56.4
50
46
2950
44

54

53
2.62
3.15
3.55
5.5
YB2-132S1-2
2.0

2.0

2.5
Φ146
100
3
84.6
75
69
3.93
4.73
5.32
7.5
YB2-132S2-2
110
4
112.8
100
92
5.24
6.30
7.09
11
YB2-160M1-2
120
5
141
125
115
6.55
7.88
8.86
11
YB2-160M1-2
135
6
169.2
150
138
7.85
9.46
10.64
15
YB2-160M2-2
148
7
197.4
175
161
9.16
11.0
12.41
15
YB2-160M2-2
161
8
225.6
200
184
10.47
12.61
14.18
18.5
YB2-160L-2
174
9
253.8
225
207
11.78
14.18
15.95
18.5
YB2-160L-2
187
10
282
250
230
13.09
15.76
17.73
22
YB2-180M-2
199
11
310.2
275
153
14.4
17.34
19.5
22
YB2-180M-2
212
12
338.4
300
276
15.7
18.9
21.3
30
YB2-200L1-2
234

十、DG12-25x5型锅炉给水泵外形安装尺寸

D、DM、DF12－25型泵外形安装尺寸（公用底座）
级数
L
L1
L2
L3
L4
L5
L6
L7
L8
C
B1
B2
B3
H
H1
H2
h
n -Φd
2
1067
965
－
650
190
240
130
275

3
370
370
170
230
170
183
30
4-Φ25
3
1192
180
60
4
1378
1120
745
205
230
110
360
440
240
225
35
5
1428
280
160
6
1478
1225
820
230
330
120
355
425
30
7
1528
380
180
8
1623
1425
915
290
430
140
410
480
35
9
1673
480
170
10
1743
1490
970
350
530
220
365
470
260
250
40
11
1793
580

12
1952
1645
965
445
630

350
500
280
275
