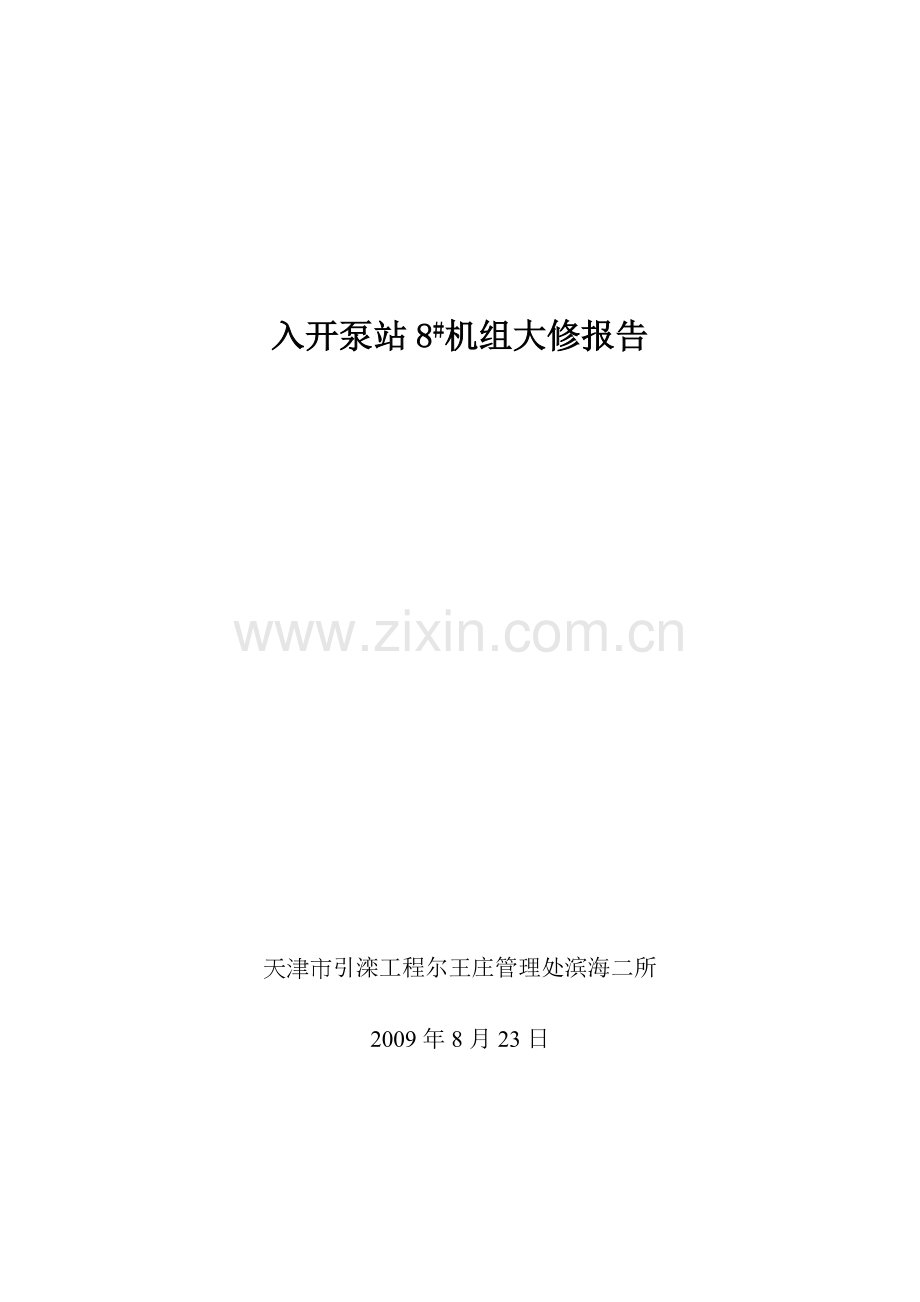

入开泵站8#机组大修报告

天津市引滦工程尔王庄管理处滨海二所
2009年8月23日

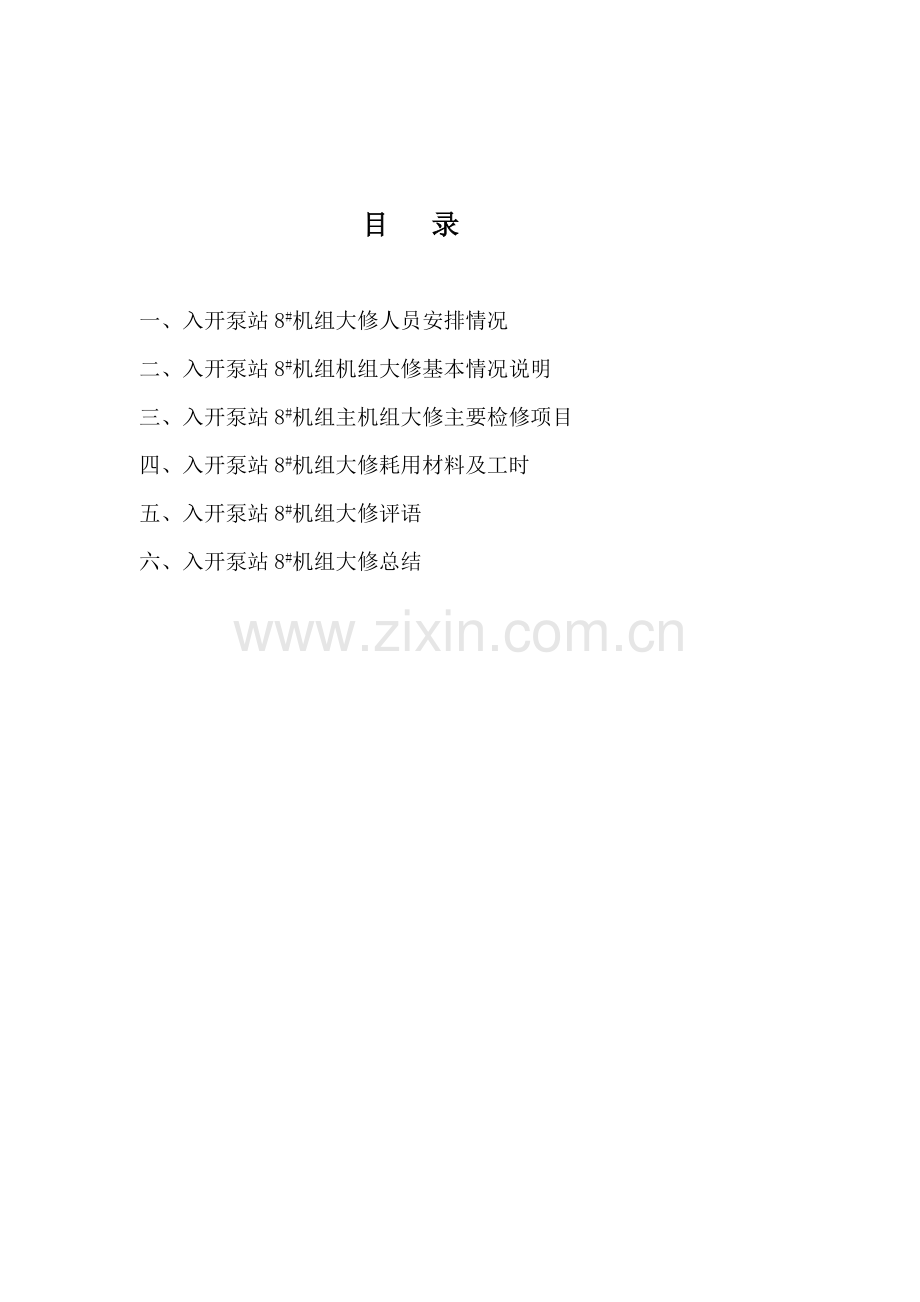

目 录

一、入开泵站8#机组大修人员安排情况
二、入开泵站8#机组机组大修基本情况说明
三、入开泵站8#机组主机组大修主要检修项目
四、入开泵站8#机组大修耗用材料及工时
五、入开泵站8#机组大修评语
六、入开泵站8#机组大修总结

一、 入开泵站8#机组大修人员安排
1、项目负责人：卢少同
2、现场负责人：王德辉
3、安全员： 李新山
4、技术负责人：岳向宽
5、资料员： 刘志来
6、机电检修人员：运兆铁 王洪帅 庞向杨 张立宽 王洪亮
李新山 邵凯

二、引滦入开泵站 8#机组大修基本情况说明
1、水泵、电机基本情况
电机型号Y4005-4 制造厂 西安西玛电机集团 制造日期 2006年
容量450KW） 额定电压6（KV） 转速1485（r/min）
水泵型号 losw400-540A制造厂 上海莲盛水泵厂 制造日期 2006年
2、停用日期
计划2009年8月17日到2009年8月21日，共5天。
实际2009年8月17到2009年8月21日，共5天。
3、人工：
计划：40工日，实际（概数）：40工日。
4、由上次大修到此次大修抽水运行2356台时
两次大修间已有小修 2 （次）
两次大修间已有事故检查 0 （次）
5、机组运行情况说明：
机组运行时，振动较大，响声异常,填料函处漏水情况严重，运行不稳定，为保障泵站安全输水，入开泵站8#机组急需大修。

四、入开泵站8#机组大修工作评语

入开泵站8#机组大修工程由尔王庄管理处滨海二所组织实施。工程工期计划2009年8月17日到2009年8月21日，实际2009年8月17日到2009年8月21日。
1. 入开泵站8#机组大修工程施工符合《泵站安装及验收规范》要求。
2. 通过对入开泵站8#机组解体大修，更换以下主要零部件：
轴承（型号6317） 2个
轴套（losw400-540A） 2个
键 （losw400-540A） 1套
叶轮 （losw400-540A） 1套
填料函压盖螺栓（losw400-540A） 4个
主轴（losw400-540A） 1根
3.机组大修后，经试运行，机组振动及异常声响消除，运行稳定。

五、入开泵站8#机组大修工作总结

入开泵站8#机组在运行时振动较大，响声异常，填料函处漏水情况严重。经引滦工程尔王庄管理处工管科批准，对入开泵站8#机组进行解体大修。此项工程由天津市引滦工程尔王庄管理处滨海二所负责施工。
主要工程量：机组解体、检查、维修、更换零部件、回装、试运行。此项工程自2009年8月17日开始，至2009年8月21日结束。在经过机组大修后，入开泵站8#机组异常响声消除，振动正常，运行稳定。

六、入开泵站8#机组大修耗用材料及工时

项目
说明

更换主要零部件
名称、规格和数量
轴承（型号6317 N6317） 2个
轴套（540A） 2个
键 （540A） 1套
叶轮 （540A） 1套
填料函压盖螺栓（540A） 4个
主轴（540A） 1根

检修耗用工时
关闭前后检修闸阀 3工日
机组解体 9工日
更换零部件 9工日
机组回装 9工日
现场清理 4工日
设备补漆 3工日
试运行 3工日
检修耗用材料
黄油 3公斤 纸垫 2张
填料 3公斤 铁刷子 5把
棉纱 5公斤
洗衣粉 4袋
手套 15付
水泵漆 3公斤
电机漆 2公斤
刷子 3把
砂纸 30张
运输车辆
4车次
代用件
型号、规格和数量

无
