阀门图例符号
阀门图例应以图样表示，不得以文字代替绘图。如必须对某部分进行说明时，说明文字应通俗易懂、简明清晰。有关全工程项目的问题应在首页说明，局部问题应注写在本张图纸内。

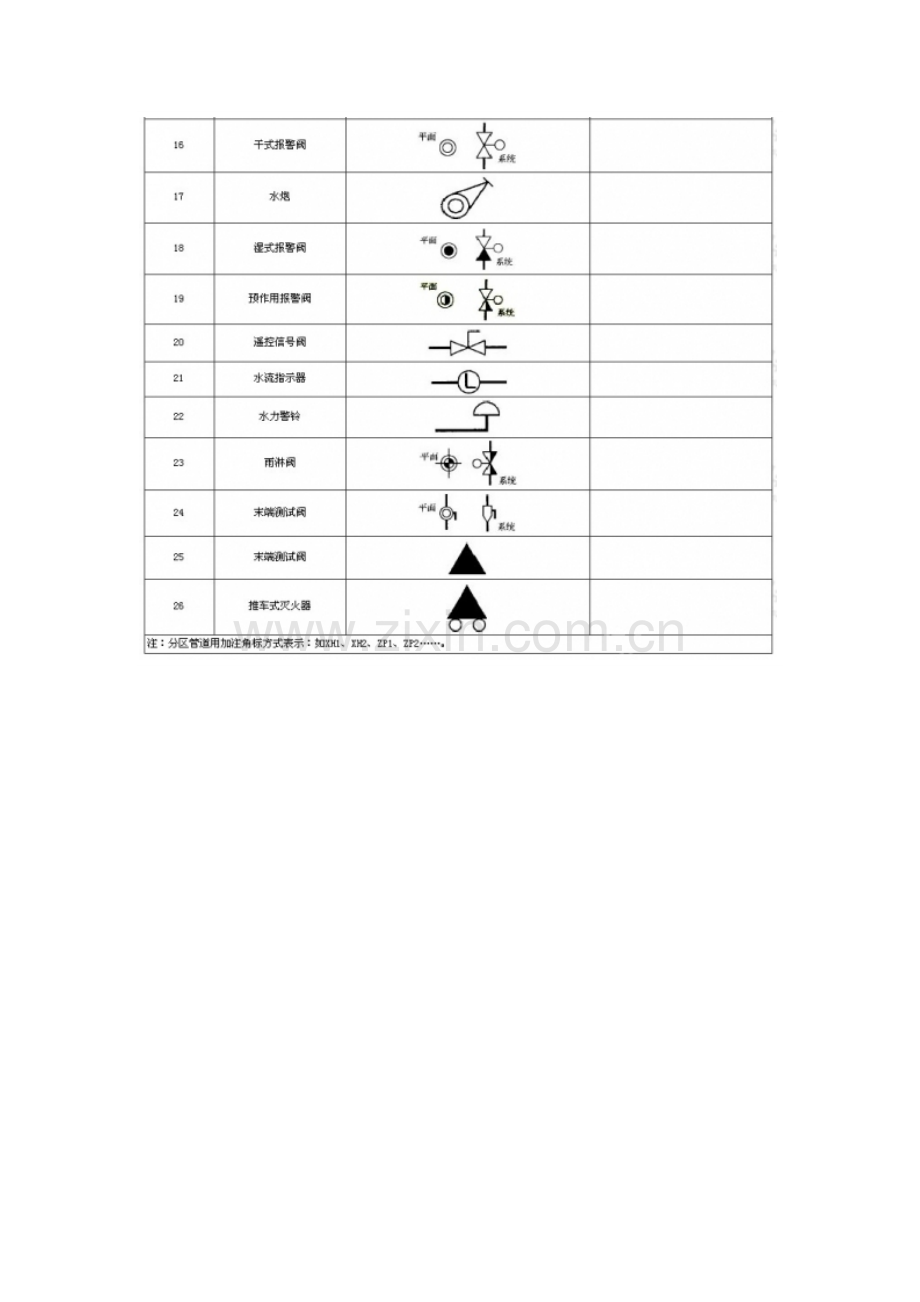

阀门符号有哪些?不同种类的阀门符号表示都不同，在水力机械图中，阀门符号十分常用，为帮助大家掌握各个阀门的符号表示方法，我根据平常的经验为大家汇总阀门符号大全。
　　在绘图过程中，如果同一阀门符号表示的阀门用途不同时，可在图形右下角用大写英文名称的字头表示。
