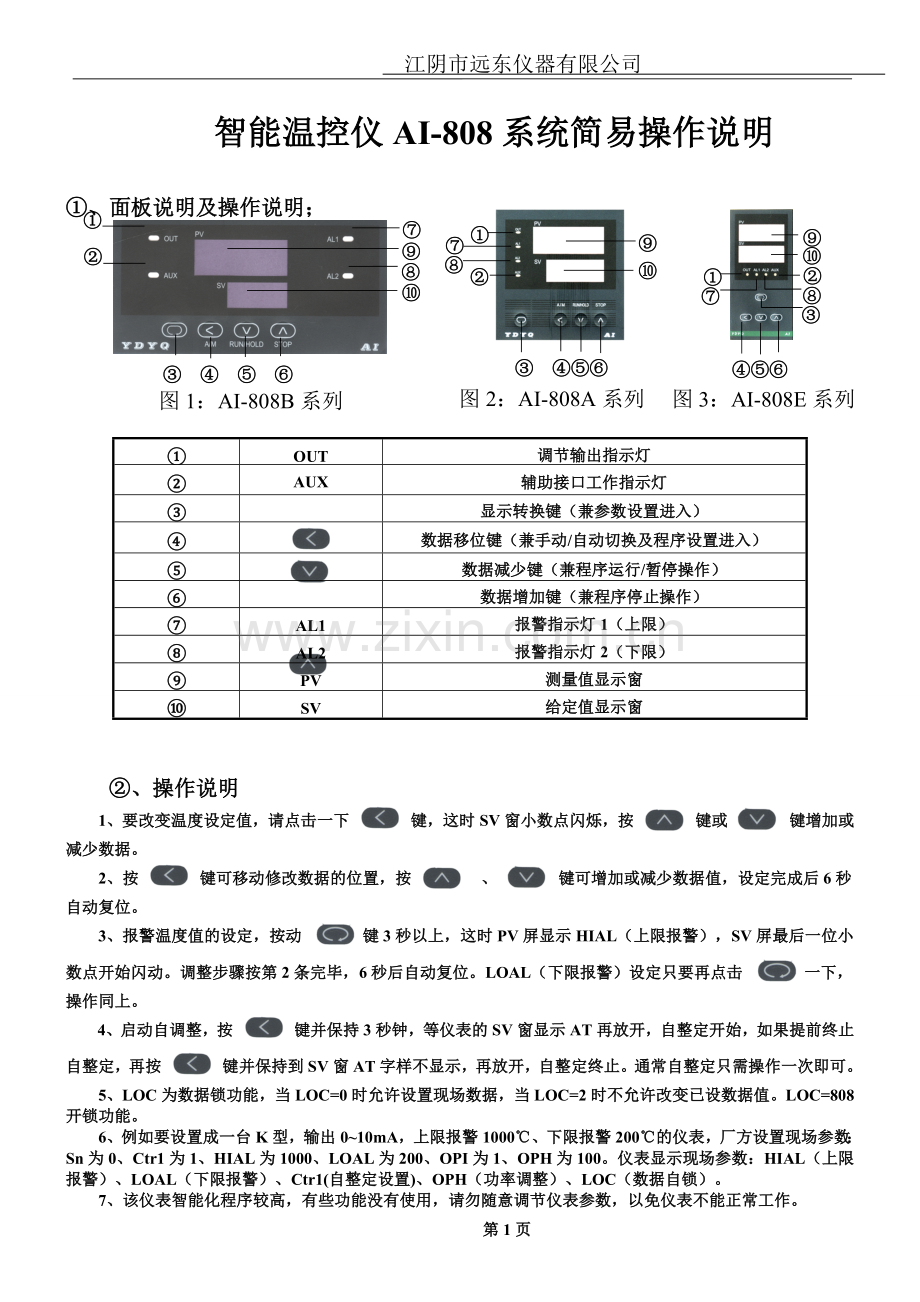

智能温控仪AI-808系统简易操作说明

①、面板说明及操作说明；

④⑤⑥
③ ④⑤⑥
⑥

①
OUT
调节输出指示灯
②
AUX
辅助接口工作指示灯
③

显示转换键（兼参数设置进入）
④

数据移位键（兼手动/自动切换及程序设置进入）
⑤

数据减少键（兼程序运行/暂停操作）
⑥

数据增加键（兼程序停止操作）
⑦
AL1
报警指示灯1（上限）
⑧
AL2
报警指示灯2（下限）
⑨
PV
测量值显示窗
⑩
SV
给定值显示窗

③ ④ ⑤ ⑥

②、操作说明
1、要改变温度设定值，请点击一下键，这时SV窗小数点闪烁，按键或键增加或减少数据。
2、按键可移动修改数据的位置，按 、键可增加或减少数据值，设定完成后6秒自动复位。
3、报警温度值的设定，按动键3秒以上，这时PV屏显示HIAL（上限报警），SV屏最后一位小数点开始闪动。调整步骤按第2条完毕，6秒后自动复位。LOAL（下限报警）设定只要再点击一下，操作同上。
4、启动自调整，按键并保持3秒钟，等仪表的SV窗显示AT再放开，自整定开始，如果提前终止自整定，再按键并保持到SV窗AT字样不显示，再放开，自整定终止。通常自整定只需操作一次即可。
5、LOC为数据锁功能，当LOC=0时允许设置现场数据，当LOC=2时不允许改变已设数据值。LOC=808开锁功能。
6、例如要设置成一台K型，输出0~10mA，上限报警1000℃、下限报警200℃的仪表，厂方设置现场参数：Sn为0、Ctr1为1、HIAL为1000、LOAL为200、OPI为1、OPH为100。仪表显示现场参数：HIAL（上限报警）、LOAL（下限报警）、Ctr1(自整定设置)、OPH（功率调整）、LOC（数据自锁）。
7、该仪表智能化程序较高，有些功能没有使用，请勿随意调节仪表参数，以免仪表不能正常工作。

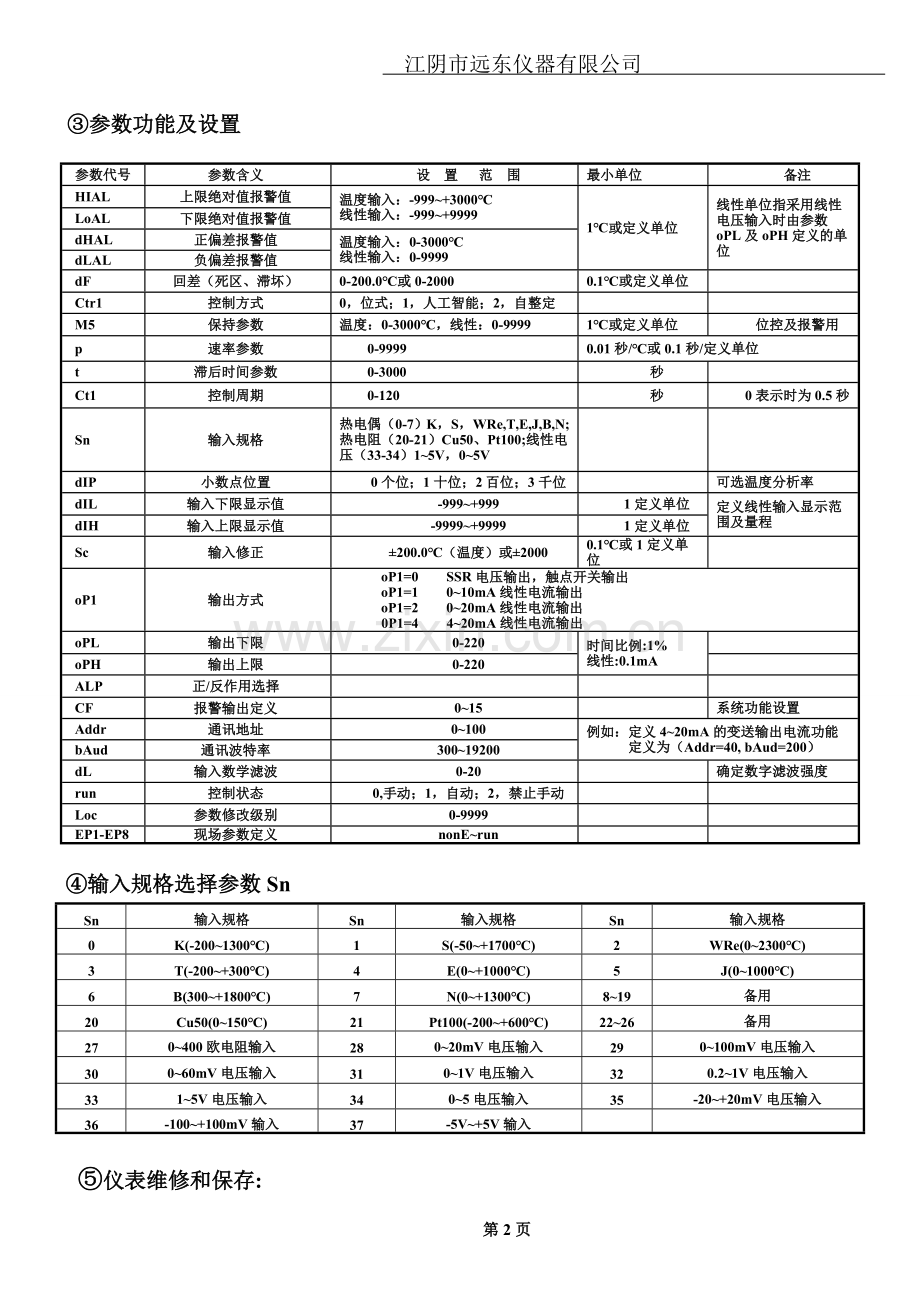

③参数功能及设置

参数代号
参数含义
设 置 范 围
最小单位
备注
HIAL
上限绝对值报警值
温度输入：-999~+3000℃
线性输入：-999~+9999
1℃或定义单位
线性单位指采用线性电压输入时由参数oPL及oPH定义的单位
LoAL
下限绝对值报警值
dHAL
正偏差报警值
温度输入：0-3000℃
线性输入：0-9999
dLAL
负偏差报警值
dF
回差（死区、滞坏）
0-200.0℃或0-2000
0.1℃或定义单位

Ctr1
控制方式
0，位式；1，人工智能；2，自整定

M5
保持参数
温度：0-3000℃，线性：0-9999
1℃或定义单位
位控及报警用
p
速率参数
0-9999
0.01秒/℃或0.1秒/定义单位
t
滞后时间参数
0-3000
秒

Ct1
控制周期
0-120
秒
0表示时为0.5秒
Sn
输入规格
热电偶（0-7）K，S，WRe,T,E,J,B,N;热电阻（20-21）Cu50、Pt100;线性电压（33-34）1~5V，0~5V

dIP
小数点位置
0个位；1十位；2百位；3千位

可选温度分析率
dIL
输入下限显示值
-999~+999
1定义单位
定义线性输入显示范围及量程
dIH
输入上限显示值
-9999~+9999
1定义单位
Sc
输入修正
±200.0℃（温度）或±2000
0.1℃或1定义单位

oP1
输出方式
　oP1=0　　SSR电压输出，触点开关输出
　oP1=1　　0~10mA线性电流输出
　oP1=2　　0~20mA线性电流输出
　　　0P1=4　　4~20mA线性电流输出
oPL
输出下限
0-220
时间比例:1%
线性:0.1mA

oPH
输出上限
0-220

ALP
正/反作用选择

CF
报警输出定义
0~15

系统功能设置
Addr
通讯地址
0~100
例如：定义4~20mA的变送输出电流功能
　　 定义为（Addr=40, bAud=200）
bAud
通讯波特率
300~19200
dL
输入数学滤波
0-20

确定数字滤波强度
run
控制状态
0,手动；1，自动；2，禁止手动

Loc
参数修改级别
0-9999

EP1-EP8
现场参数定义
nonE~run

④输入规格选择参数Sn
Sn
输入规格
Sn
输入规格
Sn
输入规格
0
K(-200~1300℃)
1
S(-50~+1700℃)
2
WRe(0~2300℃)
3
T(-200~+300℃)
4
E(0~+1000℃)
5
J(0~1000℃)
6
B(300~+1800℃)
7
N(0~+1300℃)
8~19
备用
20
Cu50(0~150℃)
21
Pt100(-200~+600℃)
22~26
备用
27
0~400欧电阻输入
28
0~20mV电压输入
29
0~100mV电压输入
30
0~60mV电压输入
31
0~1V电压输入
32
0.2~1V电压输入
33
1~5V电压输入
34
0~5电压输入
35
-20~+20mV电压输入
36
-100~+100mV输入
37
-5V~+5V输入

⑤仪表维修和保存:
仪表因制造质量发生故障由本厂负责全面保修,因使用不当而造成损坏的则本厂酌收修理成本费,本厂仪表终身维修,仪表应在包装齐全的情况下存放在干燥不通风,无腐蚀性气体的场合。

AI-808P型简易操作说明(程序)

AI-808P型仪器表操作较复杂,以下先对其一些名词作概念解释,再介绍其显示及操作说明。
1、概念解释
程序段　段号可从1-30，当前段(StEP) 表示目前正在执行的段。
段时间 　指程序段运行的总时间，单位是分，有效数值从1-9999。
运行时间　指当前段已运行时间,当运行时间达到设置的段时间时,程序自动转往下一段运行。
跳转：程序段可编程为自动跳转到1-30段中任意段执行，可实现循环控制。通过修改StEP的数值也可实现跳转。另外，如果程序段号已运行到30段。则自动再跳回第1段运行。
运行／暂停　程序在运行状态时，时间计时，给定值按预置的曲线变化。程序在暂停状态下，时间停止时，给定值保持不变。仪表能在程序段中编入暂停操作，当程序中遇到设置时间为0时，或者跳到的还是跳转段时（后文介绍），程序都进入暂停状态。暂停／运行操作也可由人随时执行。
停止　　执行停止操作，将使程序停止运行，此时运行时间被清0并停止计时，事件输出开关复位，并且停止控制输出。在停止状态下执行运行操作，则仪表将从StEP设置的段号启动运行程序。可在程序段中编入自动停止的功能，并同时对运行段号StEP值进行设置。也可人为随时执行停止操作（执行后StEP被设置为1，不过用户可再进行修改）。
停电／开机事件　　指仪表接通电源或在运行中意外停电，后文将介绍4种处理方案供用户选择。
事件输出　　事件输出程序编排发生。可在程序运行中控制2路报警开关动作，以方便控制各种外部设备同步或连锁工作。
测量值启动　　在启动运行程序、意外停电／开机后但又需要继续运行程序、人为修改StEP值或程序值时，常造成测量值与给定值不一致，允许测量值启动功能 则可由仪表通过自动调整运行时间使得二者保持一致。
准备 在启动运行程序、意外停电/开机后但又需要继续运行程序、人为修改StEP值或程序值时，如果测量值与给定值不同（如果允许测量值启动功能，系统先用测量值启动功能进行处理。对不符合测量值启动功能处理条件的才用准备功能进行处理），并且其差值大于正（或负）偏差报警值（dHAL及dLAL)时,表并不立即进行正(或负)偏差报警,而是先将测量值调节到其误差小于偏差报警值,此时程序也暂停计时,直到正、负偏差符合要求后才启动程序。准备功能用于设置无法预知升／降温时间的段也十分有用。要关闭准备功能，可将dHAL及dLAL设置得足够大即可。
曲线拟　曲线拟合是AI-808P型仪表采用的一种控制技术，由于控制对象通过常具有时间滞后的特点，所以仪表对线性升、降温及恒温曲线在折点处自动平滑化、平滑程度与系统的滞后时间参数t有关，t越大，则平滑程度也越大，反之越小。一般控制对象的滞后时间(如热惯性)越小，则程序控制效果越好。按曲线拟合方式处理程序曲线，可以避免出现超调现象。注意:曲线拟合的特性使程序控制在线性程序升温时产生固定的负偏差，在线性降温时产生固定的正偏差，该偏差值大小与滞后时间(t)和升(降)温速率成正比。及这是正常的现象。
外部输入事件 按在仪表外部的机械开关的通断可触发外部输入事件。它能执行仪表的运行、暂停及停止操作。当需要自动执行程序或控制多台仪表同时启动运行时，可利用外部输入事件来实现。
2、显示说明
AI-808P型仪表显示器与指示灯在仪表不同状态下有不同的显示模式，如下：
运行状态 ： 上显示窗显示4位的测量值，下显示窗显示4位给定值。
暂停状态： 上显示窗显示测量值，下显示窗交替显示给定值与.“HoLd"的符号。
停止状态：　上显示窗显示测量值，下显示窗交替显示给定值与.“StoP”的符号。
存在上限报警、下限报警、正偏差报警、负偏了警及输入错误时：上显示窗显示测量值，下显示窗交替显示给定值及“HIAL"、"LoAL"、"dHAL"、"dLAL"或"orAL"等符号。
设置程序或参数时：上显示窗显示参数或程序代号，如HIAL、Loc、Co1等,下显示窗显示参数值或程序值。该状态如果没有按键操作，只能保持约10秒钟，随后会自动回到显示测量值的状态下。
时间显示：如果执行了时间显示的操作，则上显示窗显示当前程序段设置时间，下显示器显示已运行的时间。即使没有按键退出时间显示状态，约30秒后也会自动回到显示测量值的状态下。
OUT输出指示灯：输出指示在线性电流输出时通过亮／暗变化反映输出电流的大小，在SSR电压输出(时间比例方式)时，通过闪运时间比例反映输出大小。
AL1报警指示灯：当报警1动作时该灯亮。
AL2报警指示灯：当报警2动作时该灯亮。
RUN程序运行指示灯：当程序停止运行时，该灯灭；当程序正常运行时，该灯亮；当程序运行但停止计时时，即在暂停、准备或自整定等状态下时，该灯闪动。
3、操作说明
（1）设置程序：按键一下即放开，仪表就进入设置程序状态。仪表先显示当前运行段起始给定温度，此时显示的数据最后一位（个位数）的小数点就开始闪动（如同光标）。按键减小数据。按键增加数据。按键可移动修改数据的位置（光标）。将给定温度改为适当的值后，再接着按键一下，就显示出下一个要设置的程序值（当前段时间）来，每段程序按温度，时间等顺序依次排列。仪表允许在程序运行时修改程序。在设置程序时，先按键并保持不放后，再按键可提前退出设置程序状态，按键可返回设置上一数值。注意如果程序设置已被锁上（见后文Loc参数的介绍），则以上设置程序值的操作无法执行。
（2）设置参数：按键并保持约2秒钟，等显示出参数后再放开。再按键，仪表将依次显示各参数，如上限报警值HLAL、参数锁Loc等等。通过、、等键可修改数值。在设置参数状态下，先按键并保持不放后，再按 键可退出设置参数状态，按键可反回检查上一参数，但如果参数已被Loc参数锁上，则该功能能不能执行。
如果参数被锁上（后文介绍），则只能显示被EP参数定义的现场参数(可由拥护定义的,工作现场常需要使用的参数及程序)，而华北地区看到其他的参数。不过，至少能看到Loc参数显示出来。
（3）显示及修改程序运行段号（StEP）：程序运行中有时希望从程序的某一段开始运行，或者直接跳到某一段执行程序，例如当前程序已经运行到第4段，但用户需要提前结束该段而运行第5段，则可执行修改运行程序段号的功能。AI-808P能通过设定StEP，从30段程序中任意段开始执行程序。如果用户需要运行的温度曲线小于30段，仪表还允许用户设置多条不同的曲程序，分别执行，只要它们的总段数（包括必要的控制段）不超过30段即可。例如某工艺曲线为9段程序，则仪表可设置3条这样类似的曲线，随生产通过改变StEP来调不同的曲线。
要修改StEP值时，操作为按键一下即放开，仪表即显示StEP值，可通过按 、等键进行修改。通常StEP值随着程序的执行自动增加或跳转。如果人为改变其数值，段运行时间被清除为0，程序从新段的起始位置开始执行。如果没有改变StEP值就按键退出，则不影响程序运行。
（4）运行显示时间：在 显示StEP时，接着再按 键一下即放开，则仪表上显示器显示当前段的段时间，下显示器显示当前段的运行时间。此状态下再按 键盘一下即放开，则返回PV及SV显示状态。
(5)运行时修改程序曲线：在运行中，在恒温段，如果要升高（或降低）当前给定温度，则要同时升高（或降低）当前段设置温度及下一段设置温度。如果要增加或缩短保温时间，则可增加或减少当前段的段时间。在升、降温段如果在改变升、降温斜率，可根据需要改变段时间，当前段给定温度及下一段的给定温度。如果测量值启动能被允许，则在升温或降温段每次修改数据后仪表都会试图通过改变运行时间来使得给定值与测量值保持一致。测量值启动功能对恒温段无效。
（6）运行/暂停（run/Hold)：在停止状态下按键并保持约2秒钟，直到仪表下显示器显示run的符号，则仪表开始运行程序。在运行状态下按键并保持约2秒钟直到仪表下显示器显示Hold的符号，则仪表进入暂停状态。在暂停，准备及自整定等状态下时，RUN指示灯闪动；在（run）状态下，RUN指示灯亮。暂停时仪表仍执行控制，并将数值控制在暂停时的给定值上。但时间停止增加，运行时间及给定值均不会变化。在暂停状态下按键并保持约2秒钟，直到仪表下显示器显示run的符号，则仪表又重新运行。
（7）停止（Stop）：按键保持2秒左右，知道仪表下显示器显示的Stop的符号，此时仪表执行停止运行操作。该操作使仪表进入停止运行状态，同时StEP被修改为1，并清除事件输出，也停止控制输出。用户需要重新执行程序时，可执行run运行操作，此时程序重新由第1段开始执行。
（8）自整定（AT）：初次使用时应利用仪表自整定功能来确定控制参数（MPt参数值），才能实现理想的控制。注意：系统在不同给定值下整定得出的参数值不完全相同。所以需要执行自整定功能时，应先等程序运行到最常用的给定值上，在执行启动自整定的操作功能。初次启运自整定时按键并保持约2秒钟等“AT"字样在下显示器上显示即可（如果已启动过一次，则该操作功能无法执行，这时应用参数设置方法将Ctrl设置为2来启动自整定，见参数设置说明）。自整定时，仪表执行位式控制。经2-3次ON/OFF动作后，仪表内部微处理器根据位式按制产生的震荡，分析其周期、幅度及波型来计算最佳控制参数。仪表自动整定出控制参数并且开始执行精确的AI人工智能控制。如果要放弃自整定，可在自整定状态下再按键并保持约2秒钟，等仪表下显示器“At”字样停止闪动即可。通常自整定只需执行一次即可。仪表在自整定结束后，会将参数Ctrl设置为3（出厂时为1），这样今后无法从面板再按键启动自整定，可以避免人为的误操作再次启动自整定。
自整定执行时采用位式控制，其输出定位在oPL及oPH参数定义的位置。在一些输出不允许大幅度变化的场合，如某些阀门控制。可先调整oPL及oPH缩小输出的范围，将输出限制的允许的幅度上，等自整定结束后，再将oPL及oPH修改回原来的位置。

AI－808P型仪表操作的进一步说明(30段程序控制)
AI－808P程序型温度控制器/调节器用于需要按一定时间规律自动改变控制给定值进行控制的场合,它设计先进,具有强大的编程及操作能力,采用高抗干扰性及高可靠性的结构,能广泛适合各种不同用户的要求,进一步提高控制设备的自动化程度.
(一)、主要功能特点介绍
1、30段程序控制,可设置任意大小的升、降温度（或压力、流量、温度等）斜率。
2、编程及操作均十分灵活，具有跳转（循环）、运行、暂停及停止等可编程/可操作命令，并允许在程序控制运行中随时随意修改程序。
3、二路事件输出功能，可通过报警输出控制其它设备联锁动作，进一步提高设备自动化能力。
4、外部控制输入开关选件，通过外部开关执行程序运行/暂停/停止等操作，能实现联锁、同步启动运行等功能，并方便工人操作。
5、AI人工智能调节方式，无超调及无欠调的优良控制特性，具备曲线拟合功能，能获得光滑平顺的曲线控制效果。
6、具有测量值启动功能及准备功能，使程序执行更有效率及更完善。
7、具有四种停电/开机事件处理模式选择，完善地解决意外停电对程序控制带来的影响。
（二）、程序编排及操作
AI的程序编排统一采用温度－时间－温度格式，其定义是，从当前段设置温度，经过该段设置的时间到达下一温度。温度设置值的单位都是℃，而时间值的单位都是分钟,下例为一个包含线性升温、恒温、线性降温、跳转循环、准备、暂停及事件输出6段程序例子。
第1段　Ｃ01＝100　t01＝30； 100℃起开始线性升温，升温时间为30分钟
第2段 Ｃ02＝400　t02＝60； 升温至400℃，升温斜率为10℃/分，恒温时间为60分
第3段 Ｃ03＝400　t03＝120；降温段，降温时间为120分，降温斜率为2℃/分
第4段 Ｃ04＝160　t04＝-35； 降温至160℃后，接通报警开关1，并且跳往第5段执行
第5段 Ｃ05＝160　t05＝0； 进入暂停状态，需操作人员执行运行操作才能继续运行至第6段
第6段 Ｃ06＝160　t06＝-151；关闭报警开关1，并且跳往第1段执行，从头循环
本例中，在第6段跳往第1段后，由于其温度为160℃，而C01为100℃，不相等，而第6段又是跳转段，假定正偏差报警值设置为5℃，则程序在第4段跳往第1段后将先进入准备状态，即先将温度控制到小于正偏报警值，即105℃，然后再进行第1段的程序升温，这个控温程序见下图：
另外注意，如果存在报警并且定义通过报警开关1输出，则第6段无法关闭报警开关1，因为报警也同样可接通报警开关。
100
160
400
30
60
120
时间（分）
温度℃
断开
报警开关1
接通
断开
1、升温段
2、恒温段
3、降温段
4、跳转段
开报警开关1
5、暂停段
6、跳转段
关报警开关1
准备段
不计时
从第1段开始循环
在此执行runHold
操作解除暂停状态

采用温度－时间编程方法的优点是升温，降温的斜率设置的范围非常宽。升温及恒温具有统一的设置格式，方便学习，设置曲线更灵活，可以设置连续设置升温段（如用不同斜率的升温段近似实现函数升温），或连续的恒温段。
1、时间设置
tXX=1－9999（分）表示第XX段设置的时间值。
tXX=0仪表在第XX段进入暂停状态（HOLd），程序在此暂停运行。
tXX=-1－240时间值为负数表示是一个控制命令，以控制程序运行的停止，跳转及二路事件输出，其含义如下：tXX=-（A×30+B）
B的值为1－30，表示程序跳转到B值表示段执行。
A的值控制二个事件输出，能控制报警开关1或报警开关2工作，及自动停止，如下：
A=0，无作用（只执行跳转功能）。
A=1，接通报警开关1。
A=2，接通报警开关2。
A=3，同时接通报警开关1及2。
A=4，仪表进入停止状态（StＯp)，当执行run操作后将从由B定义的程序段运行。
A=5，关闭报警开关1。
A=6，关闭报警开关2。
A=7，关闭报警开关1及2。
例如：上面例子程序第4段定义为，跳往第5段，接通报警开关1。
则设置：t04=-（1×30+5）=-35
又如：上面例子程序第6段定义为，跳住第1段，关闭报警开关1。
则设置：t06=（-5×30+1）=-151。
又如：假定程序到第8段需要停止结束，并且将程序段号定义为1。
则设置：t08=-（4×30+1）=-121。这也是常用的停止运行程序的设置。
程序在第8段自动结束后，用户执行run操作后，程序将从第1段起运行。
注意：除执行运行操作或接通电源时遇到跳转段时，可以继续跳转运行外，在程序运行中遇到跳转段控制程序跳到的还是控制段时，则程序自动暂停执行（即仪表在连续两次跳转中自动插入暂停操作），需要外部的运行/暂停操作解除暂停状态。注意跳转段如果跳到的是自己（例如t06=-6），则将无法解除暂停状态，因为这样的段可说是无意义的。所以在上例的程序中，第5段（暂停操作段）也可以省略，但为了使程序易于读懂，我们建议还是加入该段。
2、给定值设置
给定值可设置的数值范围是-1999－+9999，表示需要控制的温度值（℃）或线性定义单位。
3、程序的输入操作
按键，仪表就进入程序输入设置状态，先显示第1段的温度值，其后则依次按 在 键，就依次显示第1段及其后各段时间值及温度值，例如前例中的程序显示应为：

按键
上显示器
下显示器
说 明

C　01
100
第1段温度为100℃

t　01
30
第1段时间为30分

C　02
400
第2段温度为400℃

t　02
60
第２段时间为60分

C　03
400
第3段温度为400℃

下显示器显示值为数值，可以用 等键修改数据。
其余的操作前文已详细介绍。
4、运行多条曲线时程序的编排方法
AI－808P具有灵活先进的程序编排方法，由于AI仪表执行停止运行（stＯp）后会自动将StEp设置为1，如果在启动运行前没有再修改StEp值，则重新运行一般从第1段起运行，对于编有多条控温曲线的用户，可以采用将第1段设置为跳转段的方法来分别执行不同的曲线，如用户有三条长度均为8段的曲线，则可将程序编排在2－9，10－17，18－25,要使复位后分别执行不同的曲线，则其他地１段（跳转段）访问演出设置如下：
t 01=-2
;
表示运行操作后执行第１条曲线（２－９）
t 01=-10
;
表示运行操作后执行第２条曲线（１０－１７）
t 01=-18
;
表示运行操作后执行第3条曲线(18－２５）

需要改变生产工艺时，只要将“t 01"分别设置为-2、-10或-18即可使运行分别开始运行不同的曲线。
也可省略该跳转段，但在每次启动运行前将stＥp设置为需要运行曲线的起始段即可。
