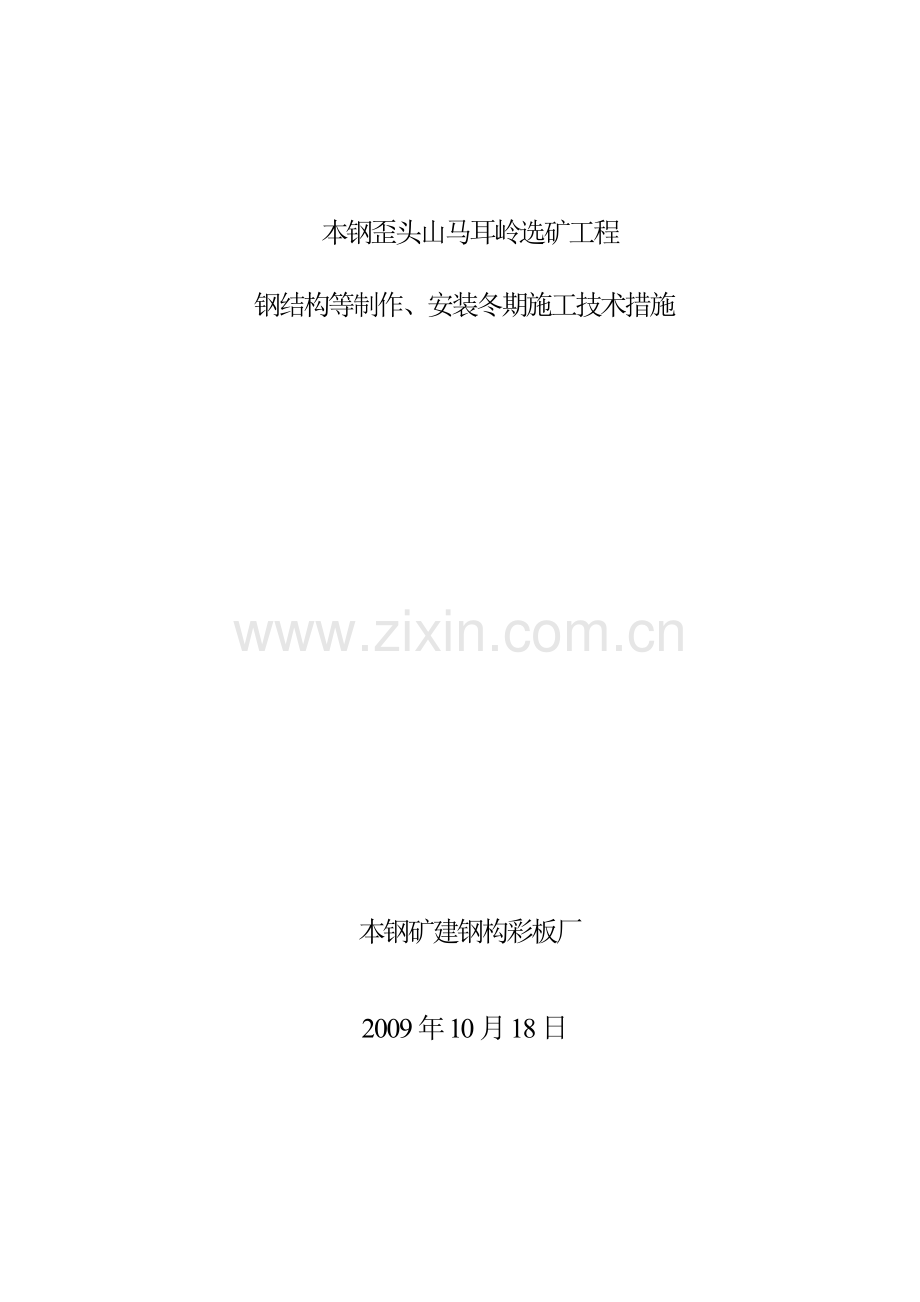

本钢歪头山马耳岭选矿工程

钢结构等制作、安装冬期施工技术措施

本钢矿建钢构彩板厂

2009年10月18日

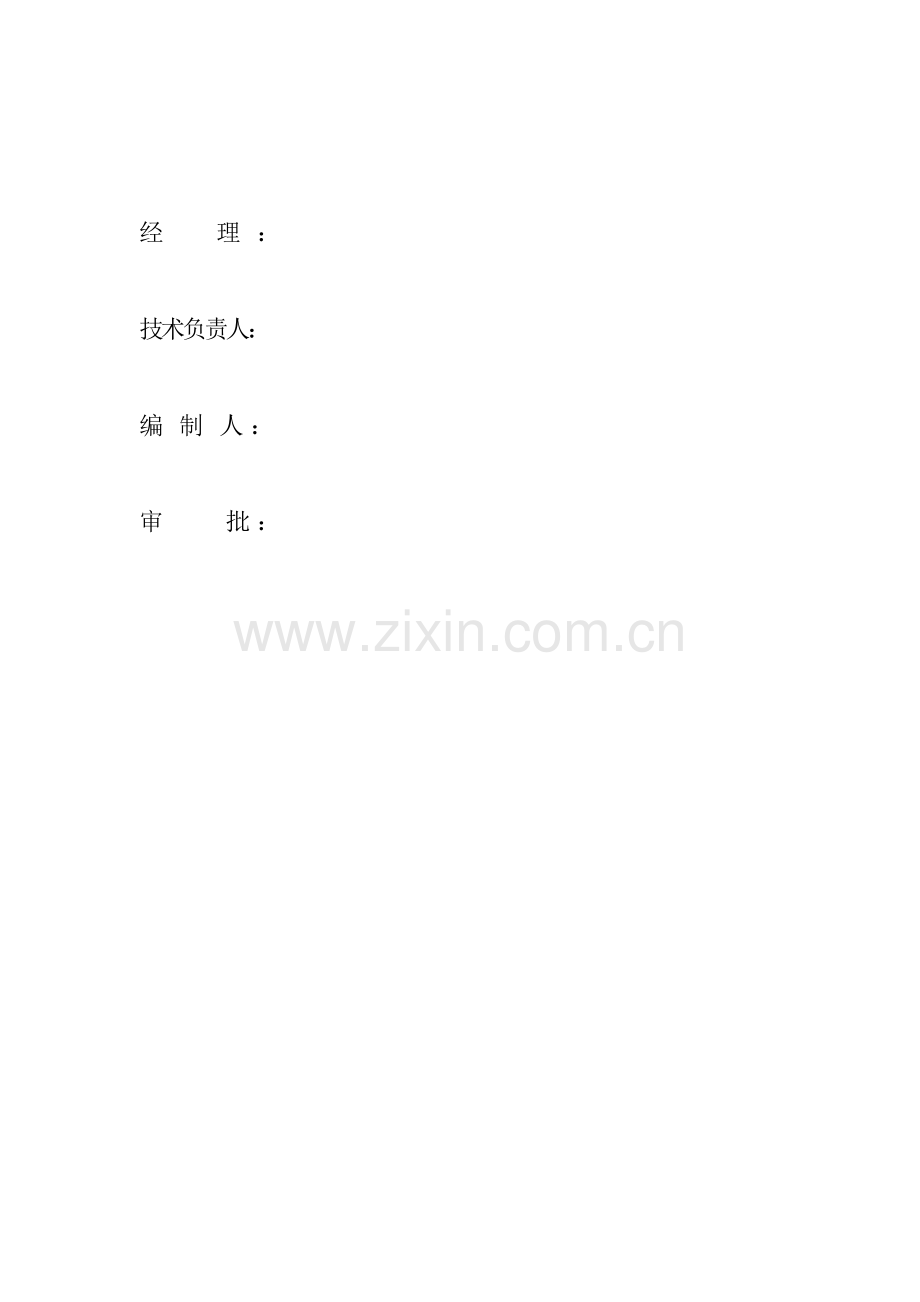

经 理 ：

技术负责人：

编 制 人 ：

审 批 ：

歪头山选矿厂工程钢结构等施工冬期技术措施

一、工程概况：目前已经进入冬期施工阶段。为确保氧化球团工程选矿厂钢结构等工程制作安装施工的顺利进行，特编制本施工措施。
歪头山选矿厂钢结构等施工项目包括：
1、粗破碎室检测室钢结构施工项目包括：钢吊车梁，采用焊接H型1200*500*12*25*15000；屋面梁，采用HN700*300*13*24*12000型钢；料仓篦子，板厚50mm，长度15m，高度600；以及制动板、钢梯等，制作总吨位170t主厂房屋面采用夹心板。
2、1#转运站钢结构施工项目包括：休息室、钢梯、单轨吊等安装，结构总吨位7t。
3、1#通廊钢结构施工项目包括：通廊长30m，墙面彩板210m2；屋面彩板170m2；钢桁架、门型架、钢支架等，结构总吨位45t。
4、2#胶带机通廊钢结构施工项目包括：通廊长98m，墙面彩板700m2；屋面彩板550m2；钢桁架、门型架、钢支架等，钢结构吨位120t。
5、尾矿输送系统主泵站钢结构施工项目包括：钢屋架8榀；钢梯；钢平台；钢梁等。结构总吨位85t。
6、尾矿输送系统厂内事故池钢结构施工项目包括：钢梯；栏杆等。
7、粗破碎除尘钢结构施工项目包括：钢梯、支架、管托等，总吨位4.5t。
8、工程压型彩钢板制作、安装以及塑钢窗制作、安装。
二．工程特点
我单位今冬选矿工程施工生产任务的主要特点是：单位工程多、钢结构制作规格多、安装地点分散、高空安装危险性较大、施工效率低、钢结构焊接不适于低温生产等。因此，必须采取相应的技术措施来保证施工质量。本方案主要针对上述特点进行编制。
三．编制依据
1．本钢矿建公司《管理手册和程序文件》
2．《建筑安装工程施工技术操作规程》DB21/900.7-2005
3．《建筑钢结构焊结技术规程》JGJ81-J2184
4．《建筑施工安全检查标准》JGJ59-99
5．矿建公司冬施会议技术要求。
四．冬季施工主要技术方法和措施
（一）钢结构制作措施
1．工程所有钢结构件制作均在我单位郑家基地厂房内完成。为克服低温条件下钢结构制做温度低引起的结构外形尺寸收缩变形和裂纹通病，必须对厂房内进行加热。具体方法为设置8台焦炉，用于厂房内采暖。同时，为保温，厂房窗采用镀铝箔的玻璃岩棉维护，钢木大门采用棉门帘维护。
２．低温条件下钢结构焊接所用的焊条、焊丝在满足设计温度的要求下，应选用屈服强度较低、冲击韧性较好的低氢焊条，重要结构应采用高韧性超低氢焊条。
３．碱性焊条在使用前必须按照产品出产说明书的规定进行烘干。存放在80—100℃的烘干箱内。使用时取出放在保温筒内，随用随取。外露两小时应重新烘干，烘干次数不易超过2次。保温筒尺寸300*300*500 。需要自制保温筒15个，保温筒内外采用δ=0.6mm彩钢板，中间夹玻璃棉毡。
４．焊剂烘干必须按照产品出产说明书的规定进行烘干。其含水量不大于0.1%负温度条件下焊接时，焊剂重复使用的间隔读得超过2小时。否则必须重新烘干。
５．气体保护焊所用的二氧化碳，使用瓶装时当瓶内压力低于1N/㎜２时应停止使用，在负温下使用时要经常检查瓶嘴有无冻结堵塞现象。
６．大风天（四级风以上天气）进行焊接施工（特别是合金结构钢焊接）。必须采取防风、防寒措施，具体方法是在焊接作业区附近采用脚手杆搭设围栏，在围栏四周悬挂帆布作为挡风设施。
7．冬期施工钢结构，当板材厚度大于9mm的钢板应分层施焊，由下向上逐层施焊。为防止温度降的太低，原则上一条焊缝要一次焊完不得中断。再次焊接时应对焊道表面药皮进行处理，防止产生焊结缺陷。
8．冬期施工时，钢板焊接完成后，在焊逢两侧2—3倍范围内应立即进行焊后热处理。措施是焊后用气体火焰对焊道表面进行烘烤，加热温度为150—300℃，然后用生石灰和玻璃岩棉覆盖在焊道表面上，保持1—2小时，使焊缝缓慢冷却。冷却速度不大于10℃/min。
9．冬期进行焊接施工必须先对焊接母材进行预热，然后再进行焊接。普通碳素结构钢（Q235钢）最低焊接温度为零下-16℃。

常用钢材低温条件下焊接预热温度

材 质
板 厚mm
环境温度℃
预热温度℃
Q235B
t ≤30
T≤-30
36
30 ＜t ≤50
T≤-30--10
36
50＜t
T≤-10--5
100

Q345B-C

t≤10
T≤-26
36
10＜t≤16
T≤-26- -10
100---150
16＜t≤24
T≤-5-0
100---150

10．预热焊接后必须用气焊火燃对焊道进行加热（加热时间根据板厚决定）。加热后用生石灰和玻璃棉毡和草垫子将焊道埋好，待构件自然冷却后清除保温即可。
11、冬期施工职工休息室采暖及饮水用餐等，需要设置1t锅炉一台，铺设Φ50管道150m及Φ25管道220m。
12、职工夜间赶工期住宿，使用电热毯。

预热保温材料计划表

序号
材料名称
单位
数量
用 途
1
氧 气
瓶
1800
焊前焊后预热
2
乙 炔
瓶
600
焊前焊后预热
3
岩 棉 板
㎡
80
焊道覆盖
4
草 袋 子
片
500
焊道覆盖
5
生石灰
M3
20
焊道覆盖

11．低温焊接时焊接材料必须符合设计和焊接规程要求，焊接材料选用请参照下表：

材 质
接头型式
焊接方法
焊接材料
板厚mm
施焊温度
Q235
对接或角接
埋弧自动焊
H08A
t≤30
-16℃
Q235
单面角接
手工电弧焊
E4313碱性型
t≤25
-10℃
Q235
T型角接
手工电弧焊
E3413碱性型
t≤25
-10℃
Q345
对接或角接
埋弧自动焊
H08MnA
t≤30
-0℃
Q345
T型角接
手工电弧焊
E4316低氢型
t≤20
+5℃

12．低温条件下进行钢材矫正和弯曲时，普通碳素结构钢的做业环境温度不得低于-16℃；低合金结构钢做业环境不得低于-12℃；普通碳素结构钢在环境温度低于-20℃；低合金结构钢在环境温度于低于-15℃时不能进行冲孔和剪切。
13．冬季进行钢结构防腐工程施工时，构件表面有霜、雪、水时不能进行刷油施工。环境温度低于+10℃时不能进行刷油施工。
14、工程压型彩板制作在我单位郑家基地厂房内完成。塑钢窗制作在南地塑钢加工厂制作。为保证施工质量，必须对厂房内进行加热。具体方法为压型彩板加工厂房设置8台焦炉，塑钢窗加工厂房设置3台焦炉用于厂房内采暖。同时，为保温，厂房窗采用镀铝箔的玻璃岩棉维护，钢木大门采用棉门帘维护。工人取暖采用自制铁炉子。
15、冬期施工机械设备用油采用40#机油。

厂房取暖、保温用料计划表

序号
材料规格名称
单位
数量
用途
１
100㎜铝箔保温岩棉
㎡
200
厂房窗
２
棉门帘
个
28
门帘
３
焦炭
吨
33
室内升温炉料
４
采暖焦炉
个
19
室内升温炉
5
采暖煤
吨
29
休息室升温炉料
6
大材
M3
30

7

（二）、钢结构现场拼装
1．通廊、料仓、钢支架等钢结构拼装均在歪头山马尔岭选矿安装制作完成。为满足冬季钢结构制作和防腐除锈的温度需要，我们准备在制作场地设2个13m*6m*4m的简易焊接钢棚。简易焊接钢棚的结构用型钢做骨架，墙及屋面采用彩钢岩棉保温板。另外为满足焊接和刷油温度要求，在每个焊接钢棚内设4个焦炉和4组热风幕用于棚内采暖。同时，为了施工安全，设置4个换气扇用于采暖棚内空气流通。

简易焊接钢棚等现场用料计划表

序号
材料规格名称
单位
数量
用途
１
I16
m
80
立柱
２
C120*60*20*3
m
360
墙檩条
３
100㎜铝箔保温岩棉
㎡
470
墙皮和屋面板
４
棉门帘
个
8
门帘
５
焦炭
吨
43
室内升温炉料
６
换气扇
个
8
空气流通
7
热风幕
组
8
室内升温
8
采暖煤
吨
28
休息室升温炉料
9
采暖焦炉
个
8
室内升温炉
10
氧气
瓶
600
钢结构预热
11
乙炔
瓶
200
钢结构预热
12
大材
m3
30

13
0.6厚彩钢压型板
㎡
480

15． 钢结构运输、安装
1、冬期进行钢结构安装时，料仓、通廊、屋面钢结构梁等大构件安装后应立即进行校正并进行永久固定。当天安装的构件要形成稳定体系保证安装焊结质量和结构安全。
2、冬期进行钢结构运输和堆放时，须采取防滑措施，防止构件滑落。由于现场施工道路坡度较陡，冬期构件运输时，运输车辆无法达到指定地点。所以，部分路段必须进行垫道渣，同时采用推土机牵引方式解决。
3、冬期构件安装时，安装位置结构表面不得有冰雪和污物。接点焊接时，应先在焊接接点周围搭设操作平台，平台四周设置帆布的防风措施。构件就位后应马上固定牢固。
4、由于冬期室外温度低，白日时间短，进行钢结构制作安装施工效率低。所以应考虑人工降效100%，安装机械降效100%。
五．冬季施工职业健康安全措施
1．重要危险源确认：冬季施工重要危险源之一是高空安装做业，其二是休息室火灾和OC中毒，其三是起重设备制动机构和钢丝绳的安全性能，
2．冬季施工进行高空作业时要注意防滑，构件上有霜雪时不能在上面行走。钢结构安装时，必须设置悬挂用的钢丝绳。
3．为防止火灾，休息室内不得放置汽油、香蕉水、油漆、等易燃物品，不得使用电炉子，施工现场必须配备消防器材，并设专人负责防火。为防止OC中毒，夜晚更夫休息室内不得用焦炭取暖。
4．制作场地和安装现场的起重设备其制动机构和钢丝绳的安全性能要经常检查。
5、冬季施工设备启动时要求进行预热处理。
6、冬期施工时要做好防寒、防冻、保温等措施。

措施项目一览表

序号
名称
数量
规格
1
彩钢保温棚
2个
13m*6m*3.5m
2
采暖焦炉
23个

3
焦炭
76t

4
氧气
2400瓶
预热用
5
乙炔
800瓶
预热用
6
保温岩棉
700㎡

7
草袋子
500片

8
焊接材料烘干保温

9
机械降效
100%

10
人工降效
100%

11
大材
60m3

12
棉门帘
36个

13
施工人数
60

14
简易棚内劳动保护措施(防腐)

15
热风幕
8组

16
职工宿舍采暖用煤
57t

17
职工宿舍、热风幕等用电

18
通勤大客
120台班

19
道路修筑
40m3

20
生石灰
20m3

21
推土机牵引
30台班

22
锅炉
1台
2t
23
保温筒制作
8个

24
换气扇
8个

25
钢丝绳
1捆

26
冬期防寒、防冻用品

27
锅炉
1台
1t
28
机油40#
3t

29
管道
Φ50
150m
Φ25
220m

总计

根据本钢集团公司的要求，本工程必须进行冬期施工。为保证工期、保证实体质量，遵照国家建设施工技术规范和经审批的施工方案，采取必要的冬期措施所发生的实体工程量和措施实物量如下，请认证。
序号
项目
名称
数量
金额
施工时间段
平均温度C°
1
按单位工程直接计算实物量
彩钢保温棚13m*6m*4m
2个

09年11月—10年3月
-19
氧气
2400瓶

09年11月—10年3月
-19
乙炔
800瓶

09年11月—10年3月
-19
机油35#
3t
90000
09年11月—10年3月
-19
施工用电

09年11月—10年3月
-19
焊接材料烘干保温

09年11月—10年3月
-19
冬期增加劳动保护

09年11月—10年3月
-19
棉门帘
36个

09年11月—10年3月
-19
保温岩棉
700㎡

09年11月—10年3月
-19
草垫子
500片

09年11月—10年3月
-19
钢丝绳
1捆

09年11月—10年3月
-19
焦炭
76t

09年11月—10年3月
-19
2
其它
机械降效
100%

09年11月—10年3月
-19
人工降效
100%

09年11月—10年3月
-19
施工人数
60

职工采暖锅炉
1台

09年11月—10年3月
-19
Φ50钢管
150m

09年11月—10年3月
-19
Φ25钢管
220m

09年11月—10年3月
-19
职工宿舍采暖用煤
57t

09年11月—10年3月
-19
采暖焦炉
23个

09年11月—10年3月
-19
焦炭
75t

09年11月—10年3月
-19
