大连市某排洪沟桥工程监理细则

一、工程概况
本桥中心桩号K1+029.98，标准跨径为1-20米预应力砼箱形空心板梁桥，桥梁与河道方向交角70度；桥梁总长21.5米；桥面宽度为25+2*4.5米。下部结构为轻型薄壁桥台桩基础。
二、建设工程监理依据
1﹑《中华人民共和国建筑法》
2﹑《建设工程质量管理条例》
3﹑《工程建设监理规范》
4﹑《工程建设若干违法违纪行为处罚办法》建设部﹑监察部令第68号
5﹑《大连市工程建设监理细则》《大连市建设工程项目监理档案编制实施细则》及补充规定
6﹑现行国家质量标准和技术规范
7﹑经政府批准工程项目建设文件﹑图纸等
8﹑工程建设监理合同﹑工程建设施工合同
三、监理工作的流程
（一）、质量控制的流程

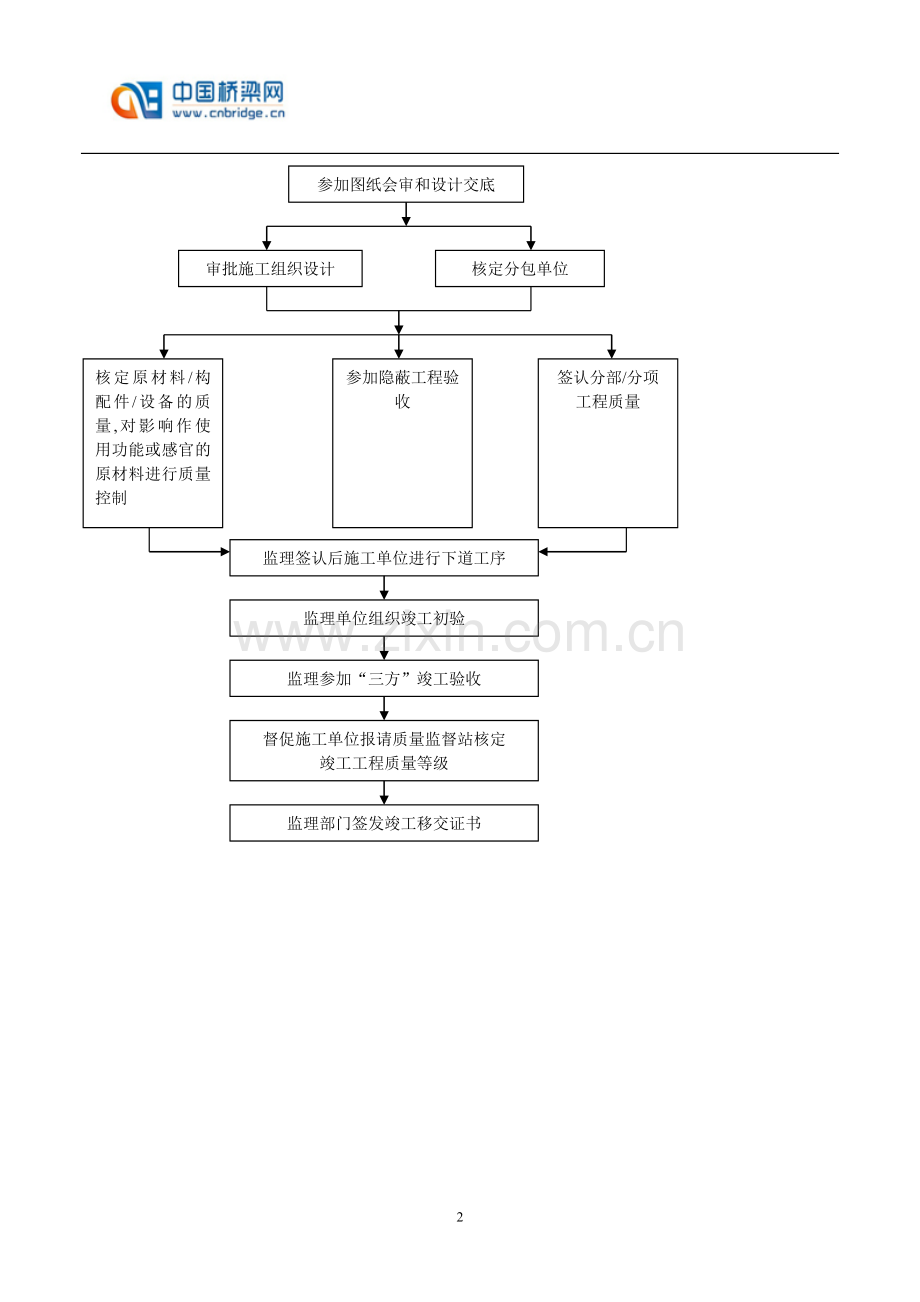

（1） 单位工程质量控制流程:(流程图见下页)

参加图纸会审和设计交底

核定分包单位
审批施工组织设计

参加隐蔽工程验收
签认分部/分项工程质量
核定原材料/构配件/设备的质量,对影响作使用功能或感官的原材料进行质量控制

监理签认后施工单位进行下道工序

监理单位组织竣工初验

监理参加“三方”竣工验收

督促施工单位报请质量监督站核定
竣工工程质量等级

监理部门签发竣工移交证书

（2）原材料、构配件及设备质量签认程序
施工单位填报建筑材料报验单或填报施工进场设备报验表

YES
监 理 工 程 师
NO

对影响使用功能或感官的原材料进行质量控制
抽查原材料配件
及设备的质量

用意
签认(同左)
不同意签发建筑材料报验单,或施工进场设备报验单

（3） 隐蔽工程、分部分项工程签认程序
施工单位

不能进行下道工序施工 可以进行下道工序施工

分部、分项工程质量自评合格
隐蔽工程及分部、分项工程验收签认完毕
质量保证资料齐全

填写报表，报监理审核

监理工程师

核查分部、分项工程质量是否合格
检查隐蔽工程分部、分项工程是否完成
审核质量保证资料

签发工程报验审核表

签发不合格证书

（4）工程质量事故处理程序

施工单位

一般质量事故
严重质量事故

监理部门参加
按建设部门关于《工程建设重大质量事故报告和调查程序执行》
建设部门参加

施工单位填报工程质量事故报告单

施工事故阐述

设计和施工单位制定事故处理方案

监理签发工地指示并监督实施

施工单位按方案实施，由监理进行质量验评

（5）工程停、复工程序
对工程质量问题进行处理
监理工程师检查事故处理情况
不认可签发工地指示
认可后签认复工指令
监理签发工程暂停指令
施工单位填写复工申请表
执行对工程质量事故处理程序
（二）进度控制的流程
1、进度控制的原则：
在工程项目的实施过程中，随时掌握工程进展情况，对计划值与实际值进行比较分析，及时提出调整意见，供决策部门参考，确保建设总工期的实现。
2、进度控制的内容：
（1）审查施工组织设计中所编制的总进度计划及年、季 、月度实施计划，提出修改意见。
（2）审查施工单位提出的材料、设备的规格与数量、质量是否满足工程进度的要求。
（3）在项目进度全过程中检查月度、季度、年度工程进度，进行计划值与实际值的比较，发现偏差及时提出意见。
（4）做好有关单位间的协调工作，预防和排除对施工进度的干扰，保证顺利施工。
（5）按合同规定和政策法规公正的处理进度拖延，正确区分和审批工程延误和工程延期；调解业主和施工单位之间的有关争议。
进度控制工作流程：（见下页）

签定承包合同
建设与施工单位

编制施工总进度计划
施工单位 NO

审查施工总进度计划 同意否
监理单位
YES

编制年/季/月实施计划
施工单位 NO

修改实施 审查施工计划 同意否
进度计划 监理单位
动 YES
态
管 YES
理 施工单位实施进度计划
跟 实际值与计划
踪 值比较 监理单位检查计划实施情况
控
制
偏离否
NO
根据总进度控制计划，编制下期实施性进度计划
根据形象进度计划情况编写监理月报

（三）投资控制的流程
1、投资控制的依据：
（1）工程清单及说明。
（2）合同图纸。
（3）工程变更及修订的工程量清单。
（4）合同文件。
（5）技术规范。
（6）有关计量的补充协议。
2、投资控制的原则：
严格审查设计变更和洽商，确保合同项目投资部超出；严格控制索赔事项；严格核算政策调价项目。
（1）不符合文件要求的工程不予计量。
（2）按合同文件所规定的方法、范围、内容、单位计量。
（3）按监理工程师同意的计量方法计量。
（4）工程量清单的实际完成并经监理工程师确认的数量为准。
3、投资控制内容：
（1）核实工程量。
（2）控制前期工程整修费用。
（3）控制设计、变更和洽商。对因设计错误所必须的变更和洽商，应明确由责任者负责。
（4）因耽误工期而采取的措施所花的费用由责任者负责。
（5）控制索赔事项。
（6）控制政策调价项目费用的增加。
4、投资控制的流程图（见下页）

(1)计量、洽商及变更的流程

施工单位根据月（度）工程量
统计填写月（度）工程量报表

专职计量人员

根据工程签发的工程验收认可书认 现场核定测量认定单位
定是否通过监理工程师验收 统计报表的工程量

监理工程师签认，在监理月报
填写认证工程量

建设单位 施工单位

(2)工程设计变更程序

建设单位（施工单位）提出
设计变更要求，填写申报表 NO
监理通知
监理工程师审核 同意否
YES
建设单位（施工单位）与设计单位 监理通知
办理设计变更

监理工程师签发：设计变更通知书

施工单位执行变更

注：1）监理工程师审核变更洽商是否符合规范及设计变更要求；
2）大的变更（指原设计方案或增加投资）要经建设单位批准；
3）无论来自哪一方面的变更，均需监理工程师签发变更令。
(3)计量支付流程
施工单位根据已核定的工程
计量申报表填写付款申请表

计量监理工程师审定付款申请
书并签发《中间支付证书》

建设单位 施工单位

四、监理工作的控制要点及目标值

1、 灌注桩质量控制要点及目标值

项目
允许偏差（mm）
检验方法
检验频率
检验程序
认可程序
目标值
范围
点数
砼抗压强度
必须符合规范要求
每根桩.
1

1.承包人提供混凝土配合比送审2.桩位测量放样后承包人请验3.成孔、清孔后、灌注前，承包人申报隐蔽工程验收单
1.现场监理检验认可2.现场监理人员验收认可3.监理工程师审查验收认可
合格
孔径
不小于设计规定
1
用测孔器检验
孔深
+500，0
1
用测绳测量
桩位
基础桩
100

1
用尺量

排架桩
顺桥纵轴线
50
1
垂直桥纵轴线
100
1
斜桩倾斜度
±15%tanθ

1
用垂线测量计算

垂直桩垂直度
L/100
1
沉淀厚度
摩擦桩
0.5d且不大于500
1
灌注桩混凝土前用测绳测量
端承桩
50
1

2.预应力混凝土连续梁质量控制要点及目标值
2.1模板工程
项 目
允许偏差（mm）
检验方法
检验方法
检验程序
认可程序
目标值
范围
点数
整体式模板
相邻两板表面高低表
刨光模板
2
每个构筑物或构件

4
用尺量
1、制模或立模前的放样应由承包人报验。
2、模板立好支撑稳固，浇筑混凝土之前，由承包人申请隐蔽工程验收报验单（与钢筋同时）
现场监理人员认可签认后，送专业监理工程师批准
优良
不刨光模板
4
钢模板
2
表面平整度
刨光模板
3
4
用2m直尺检验
不刨光模板
5
钢模板
3
垂直度
墙、柱
0.1%H,且≯6
2
用垂线或经纬仪检验
墩、台
0.2%H,且≯20
塔柱
H/1500,且≯40
模内尺寸
基础
+10,-20
3
用尺量,长、宽、高各计1点
墩、台

梁、板、墙、柱
+3,-8
轴线位移
基础
15
2
用经纬仪测量纵模向各计1点
墩、台、墙
10
梁、柱拱、塔柱
8
悬浇各梁段
8
支撑面高程
+2,-5
每 个
支撑面
1
用水准仪测 量
悬浇各梁段底面高程
+100
经梁段
1
用水准仪 测 量
预埋件
支座、板、锚垫板、联结板
位置
3
每个预埋件
1
用尺量
平面高差
2
1
用水准仪测量
螺栓、锚筋
位置
10
1
用尺量
外露长度
±10
1
用水准仪测量
预留孔
预应力筋孔道位置
梁端10
每个预埋件
1
用尺量
其它
位置
15
1
高程
±10
1
用水准仪测 量

2.2钢筋加工
（1）钢筋工程加工
项 目
质量标准
允许频率
检验频率
检验方法
检验程序
认可程序
备注
目标值
范围
点数

冷拉率
钢筋的技术条件必须符合设计要求有关标准规定,表面洁净无锈皮油污等.钢筋必须顺直、高直后表面伤痕、锈蚀不应减少截面积，弯曲成型后表面不得有裂纹，鳞落或断裂等
不大于设计规定
每根（每一类型抽查10%且不少于5件）
1
加工之前承包人报送钢筋材料质检查试验报告
监理试验室抽样试验，结果报监理工程师认可后方可开始加工
1、在同一台班内，由同一焊工按同一焊接参数完成的200个同类型接头作为一批。一周内累计不足200个接头时变按一批计算。
2、Ⅳ级钢筋目前暂不考核冷弯指标
优良
受力筋成型长度
+5，-10
1
弯起钢筋
弯起点位置
+20
1
弯起高度
0，-10
1
箍筋民族尺寸
0，-5
2

(2)钢筋工程焊接
项目
质量标准
允许偏差（mm）
检验频率
检验方法
检验程序
认可程序
备注
目标值
范围
点数
电弧焊接头
抗拉强度
焊缝表面应平整，不得有较大的凹陷、焊瘤，接头处不得有裂纹，用小锤敲击时应发出与原钢筋同样的清脆声。
符合材料性能指标
每个接头（每批抽查3件）
1
应按现行的《金属拉力试验法》GB228执行
承包人与现场监理人员共同检查
专业监理工程师认可
1.表中d为钢筋直径（mm）2.以300个同类型接头（同钢筋级别，同接头形式）为一批。一周内连续焊接时可以累计计算，一周内不足300个接头时亦按一批计算。
优良
帮条沿接头中心线的纵向偏移
0.5d
每个接头（每批抽查10%，且不少于10个
1
用尺量
接头处钢筋轴线的弯折
4○
1
接头处钢筋轴线的偏移
0.1d且不大于3.0mm
1
焊缝厚度
-0.05d
2
用焊接工具尺和尺量
焊缝宽度
-0.1d
2
焊缝长度
-0. 5d
2
横向咬边深度
0.05d且不大于1.0
2
焊缝表面气孔及夹渣的数量和大小
在2d长度上
不多于2个
2
观察和用尺量
直径
不大于3.0mm

(3)成型与安装
项 目
质 量 标 准
允许误差（mm）
检验频率
检验方法
检验程序
认可程序
目标值
范围
点数
成型与安装
钢筋网片和骨架
网片
长度
1必须按设计要求配置钢筋的级别、钢种、根数、形状、直径等2绑扎时钢丝必须扎紧不得有滑动、折断、移位等情况3成型后在安装及浇注混凝土时不得松动或变形4受力钢筋同一截面内，同意根钢筋上，只准有一个接头5绑扎或焊接接头与钢筋弯曲处相距不应小于10倍主筋直径，也不宜位于最大弯距处
±10mm
每片网片或骨架
2
用尺量
钢筋成型安装后，浇筑混凝土之前由承包人申报隐蔽工程验收报验单（与模板同时）
现场监理人员检查验收，填写隐蔽验收报验单，送监理工程师审查认可。
优良
宽度
±10mm
2
网格尺寸
10mm
4
纵横向各取3~5个网格用尺量
网片对角线差
10mm
1
用尺量
骨架
长度
+5，-10mm
3
用尺量
宽度
+5，-10mm
3
高度
+5，-10mm
3
钢筋
受力钢筋
间距
梁柱板墙
±10
每个构筑物或构件
4
在任意一断面量取间（排）距取平均值计1点
基础墩台
±20
4
顺高度方向配置两排以上的排距
±5
4
箍筋及构造筋间距
±20
5
连续量取5档，取平均值计1点
同一截面内受拉钢筋接头截面占钢筋总面积
焊接
不大于50%

观察
绑接
不大于25%
保护层厚度
墩台基础
±10
6
用尺量
梁柱桩
±5
板墙
±3

(4)预应力钢筋制作
项目
质量标准
检验频率
检验方法
检验程序
认可程序
目标值
范围
点数
预 应 力 筋 制 作
1、预应力筋和锚具的质量必须符合设计要求
2、调直后的预应力不得有烧伤及发蓝现象。被筒模擦伤的表面伤痕不应使钢筋截面减小。预应力筋束必
