67M AHTS VESSEL 舵系拉线找正安装工艺 YTRS634-420-004GY 共 6 页 第 5 页

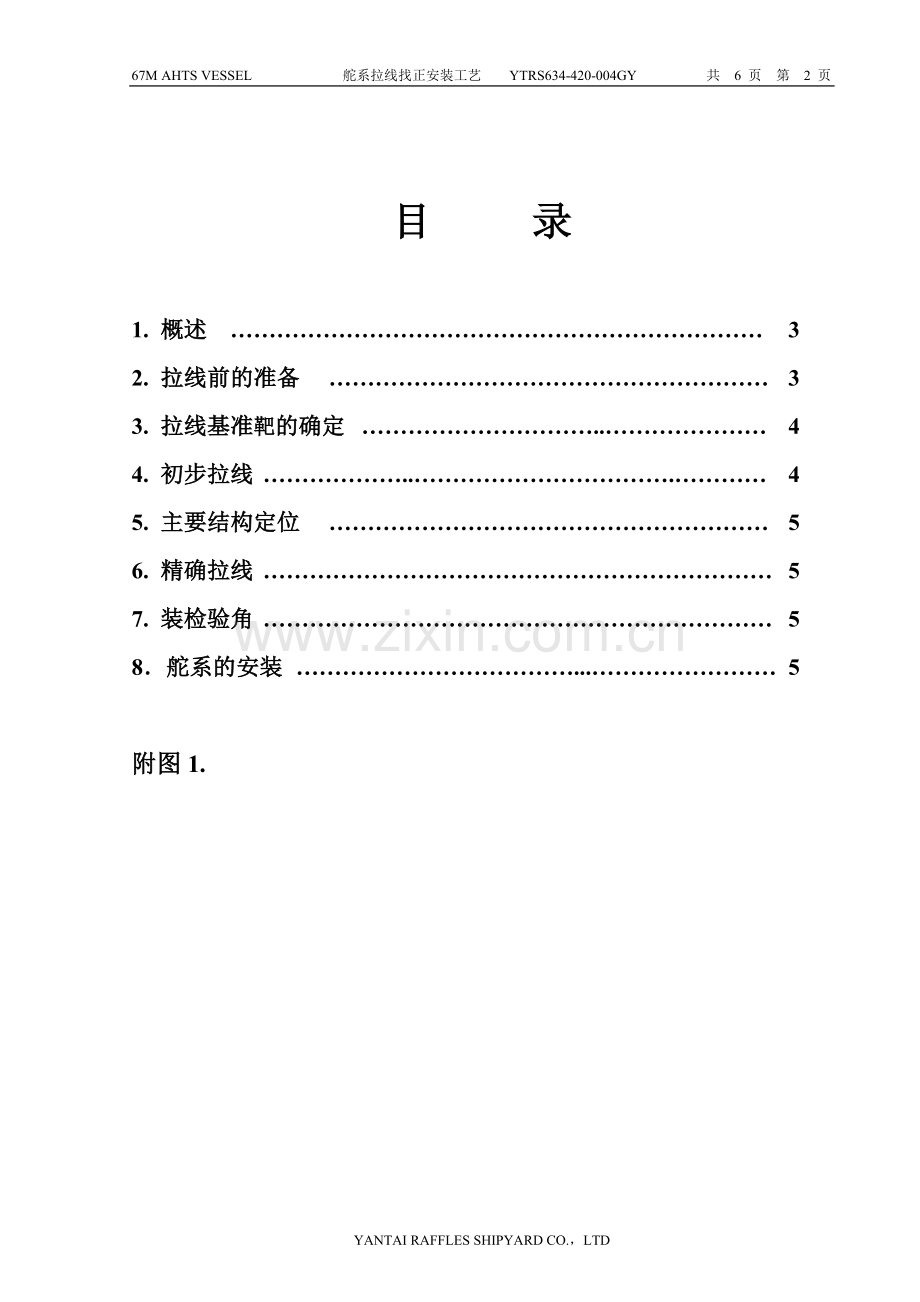

目 录

1. 概述 …………………………………………………………… 3
2. 拉线前的准备 ………………………………………………… 3
3. 拉线基准靶的确定 …………………………..………………… 4
4. 初步拉线 ………………..…………………………….………… 4
5. 主要结构定位 ………………………………………………… 5
6. 精确拉线 ………………………………………………………… 5
7. 装检验角 ………………………………………………………… 5
8．舵系的安装 ………………………………...…………………… 5

附图1.

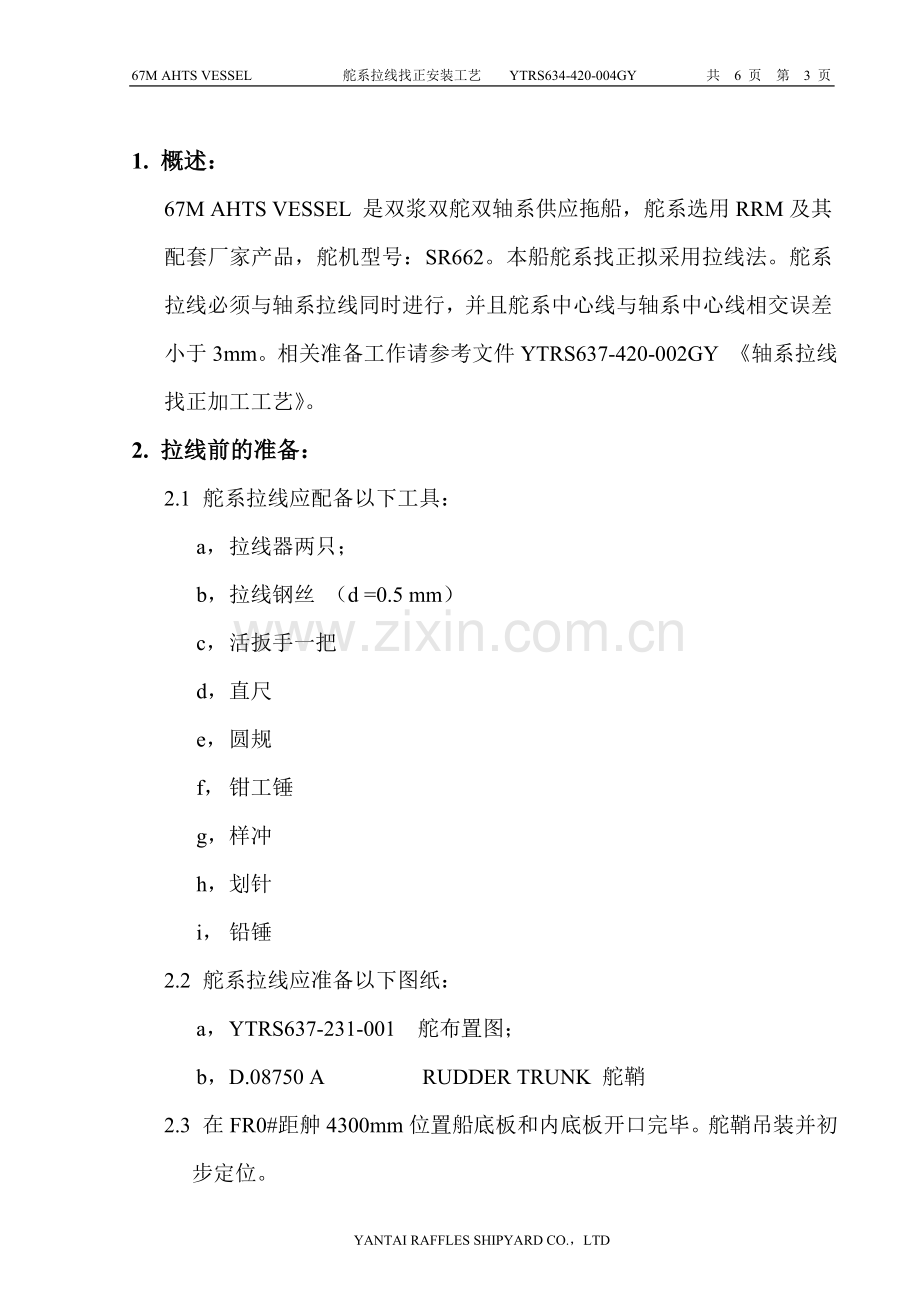

1. 概述：
67M AHTS VESSEL 是双浆双舵双轴系供应拖船，舵系选用RRM及其配套厂家产品，舵机型号：SR662。本船舵系找正拟采用拉线法。舵系拉线必须与轴系拉线同时进行，并且舵系中心线与轴系中心线相交误差小于3mm。相关准备工作请参考文件YTRS637-420-002GY 《轴系拉线找正加工工艺》。
2. 拉线前的准备：
2.1 舵系拉线应配备以下工具：
a， 拉线器两只；
b， 拉线钢丝 （d =0.5 mm）
c， 活扳手一把
d， 直尺
e， 圆规
f， 钳工锤
g， 样冲
h， 划针
i， 铅锤
2.2 舵系拉线应准备以下图纸：
a， YTRS637-231-001 舵布置图；
b， D.08750 A RUDDER TRUNK 舵鞘
2.3 在FR0#距舯4300mm位置船底板和内底板开口完毕。舵鞘吊装并初步定位。
3. 拉线基准靶的确定：
3.1 根据设计尺寸确定拉线基准靶位置如下：两轴线分别在船舯线的两侧，距船舯线为4300mm，FR0#肋位，在舵机舱内主甲板下面适当位置和船底版外测适当位置安装拉线架，用铅锤找正拉线架位置。船体要保持纵横向水平，否则应根据检查部门提供的数据进行修正。基准点与舵系理论中心线重合，偏离应不超过1mm。并需检验部门认可。具体制作，参见附图1。
4. 初步拉线：
4.1 在两基准靶间穿入钢丝，采用吊重物的方法进行拉线。钢丝要求为弹簧钢材料，无锈无痕、无扭曲。
4.2 钢丝固定在上基准靶上，并通过上下基准点。此时，拉紧的钢丝就是轴系的理论中心线。参见附图1。
4.3 按附图有关尺寸要求测量检验是否满足要求。舵系理论中心线应与船体基线垂直，并与轴系中心线相交，相交角为89.222°，相交偏差不大于3mm，角偏差不大于0.03°。
4.4 附常用钢丝有关参数对照表：
钢丝直径
(mm)
横断面积
(mm2)
均布负荷
(g/m)
极限应力
(kg/mm2)
拉限负荷
(kg)
推荐拉力
(kg)
0.3
0.0707
0.56
180
12.7
12--15
0.4
0.1256
0.99
180
22.6
15--20
0.5
0.1963
1.59
170
33.4
20--30
0.6
0.2827
2.22
170
48
30--40
0.7
0.3848
3.02
160
61
40--50
0.8
0.5026
3.95
160
80
55--65
0.9
0.6361
4.99
155
99
70--80
1.0
0.7851
6.17
155
122
85--95
4.5所有检验合格后，在船体结构上做出两基准点的标记作为精拉线时参考。
5．主要结构的定位：
5.1 主要结构的定位参考船体《舵、导流罩支承座、轴支架及导流罩安装工艺》图号YTRS637-190-002，下面给出一些拉线找正安装建议，仅做参考。
5.2 在舵杆鞘上下两端面拉十字钢丝线找出其中心点，调整舵杆鞘的位置，使舵系理论中心线通过两中心点，即舵杆鞘中心线与舵系理论中心线重合，偏差不大于φ1mm。并按照舵布置图准确调整舵杆鞘的上下位置。
5.3 焊接固定舵杆鞘，焊接时尽量保证钢丝始终通过舵杆鞘上下端面的中心，并应采取防变形措施。
5.4 以上焊接过程中船体变形的控制应参考船体焊接工艺。
6. 精确拉线：
6.1 主要结构固定后，撤消艉部支撑，进行精确拉线。按照初拉线时留下的标记，并检验其位置的准确性，重新拉线，调整拉线架位置使钢丝准确通过舵杆鞘上下端面中心，检验钢丝和轴系中心线的偏移量和夹角。如不满足要求，则要通过调整轴系中心线进行补充。
6.1 根据精拉线的舵系中心线，重新检验、标记特征点的准确位置。
7. 装检验角：
7.1 在拉线钢丝拆去前，应在舵杆鞘上下端面安装检验角。作为安装舵杆、舵机时参考。
8．舵系的安装：请参见《舵系安装工艺》YTRS637-420-005GY。
YANTAI RAFFLES SHIPYARD CO.，LTD
