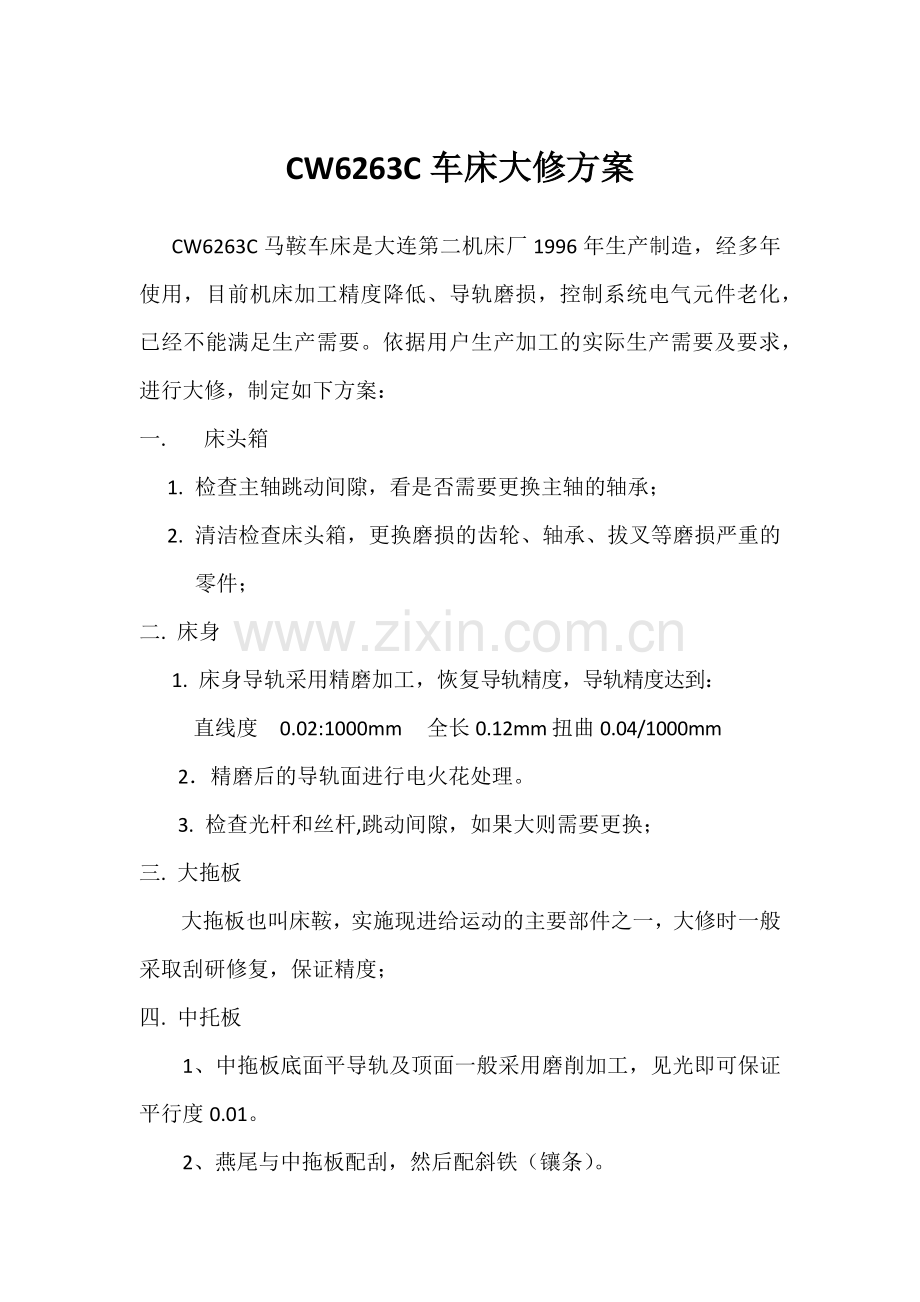

CW6263C车床大修方案
CW6263C马鞍车床是大连第二机床厂1996年生产制造，经多年使用，目前机床加工精度降低、导轨磨损，控制系统电气元件老化，已经不能满足生产需要。依据用户生产加工的实际生产需要及要求，进行大修，制定如下方案：
一. 床头箱
1. 检查主轴跳动间隙，看是否需要更换主轴的轴承；
2. 清洁检查床头箱，更换磨损的齿轮、轴承、拔叉等磨损严重的零件；
二. 床身
1. 床身导轨采用精磨加工，恢复导轨精度，导轨精度达到：
直线度 0.02:1000mm     全长0.12mm 扭曲0.04/1000mm
2．精磨后的导轨面进行电火花处理。
3. 检查光杆和丝杆,跳动间隙，如果大则需要更换；
三. 大拖板
大拖板也叫床鞍，实施现进给运动的主要部件之一，大修时一般采取刮研修复，保证精度；
四. 中托板
1、中拖板底面平导轨及顶面一般采用磨削加工，见光即可保证平行度0.01。
2、燕尾与中拖板配刮，然后配斜铁（镶条）。
 3、刮研丝母安装面，保证与底导轨平行0.01
五. 刀架
检查刀架是否磨损严重，如磨损则更换新的，
六．溜板箱及走刀箱
清理溜板箱和走刀箱，检查齿轮和轴套，及拨叉损坏更换新的。
七. 尾座
1.人工精刮尾座下体与床身导轨结合面，接触面要求达到6-8个点/25X25mm。
2. 套筒磨损如严重则需要更换，或修理；
八. 液压及润滑系统
保留并修复原床头箱内润滑系统，确保润滑系统畅通。
九. 电气部分
1.重新配置电控柜，及按钮等
2.低压电气件选用正泰，天水等名优品牌
3.更新老化电线电缆，机床重新布线
十.外观
1. 机床喷漆及颜色由乙方指定；
2.机床拨叉需要电镀处理；
十一.验收标准
1. 验收标准按照国家普通车床检验标准执行。
2. 在乙方工作地施工并进行预验收，在甲方工作地安装完成后进行终验收。
十二.乙方负责双程运费

大连天能机床有限公司
2014-3-11
