工厂标准 导线长期工作时的最大允许电流 QB/GY-005-A

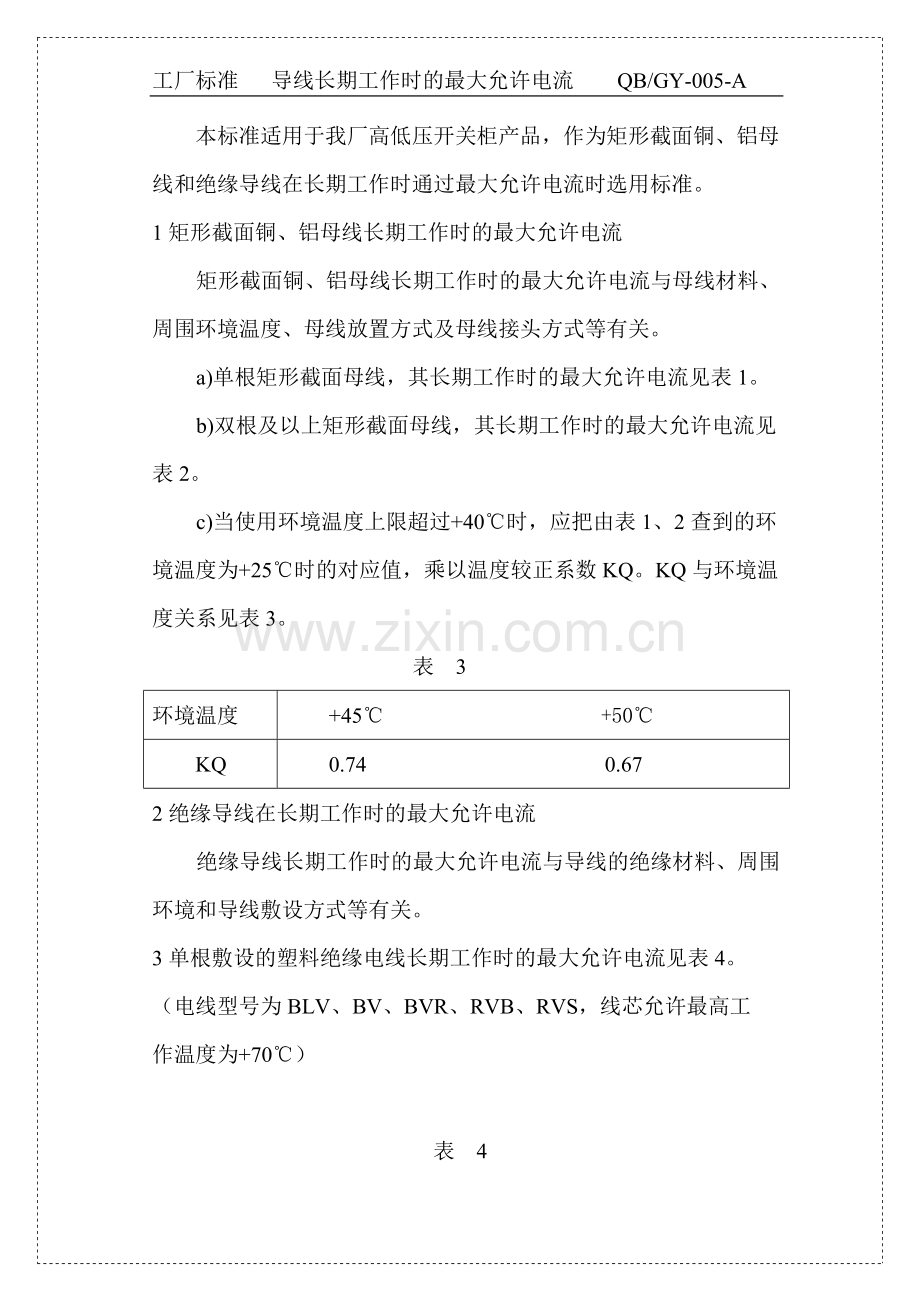

本标准适用于我厂高低压开关柜产品，作为矩形截面铜、铝母线和绝缘导线在长期工作时通过最大允许电流时选用标准。
1矩形截面铜、铝母线长期工作时的最大允许电流
矩形截面铜、铝母线长期工作时的最大允许电流与母线材料、周围环境温度、母线放置方式及母线接头方式等有关。
a)单根矩形截面母线，其长期工作时的最大允许电流见表1。
b)双根及以上矩形截面母线，其长期工作时的最大允许电流见表2。
c)当使用环境温度上限超过+40℃时，应把由表1、2查到的环境温度为+25℃时的对应值，乘以温度较正系数KQ。KQ与环境温度关系见表3。
表 3
环境温度
+45℃ +50℃
KQ
0.74 0.67
2绝缘导线在长期工作时的最大允许电流
绝缘导线长期工作时的最大允许电流与导线的绝缘材料、周围
环境和导线敷设方式等有关。
3单根敷设的塑料绝缘电线长期工作时的最大允许电流见表4。
（电线型号为BLV、BV、BVR、RVB、RVS，线芯允许最高工
作温度为+70℃）

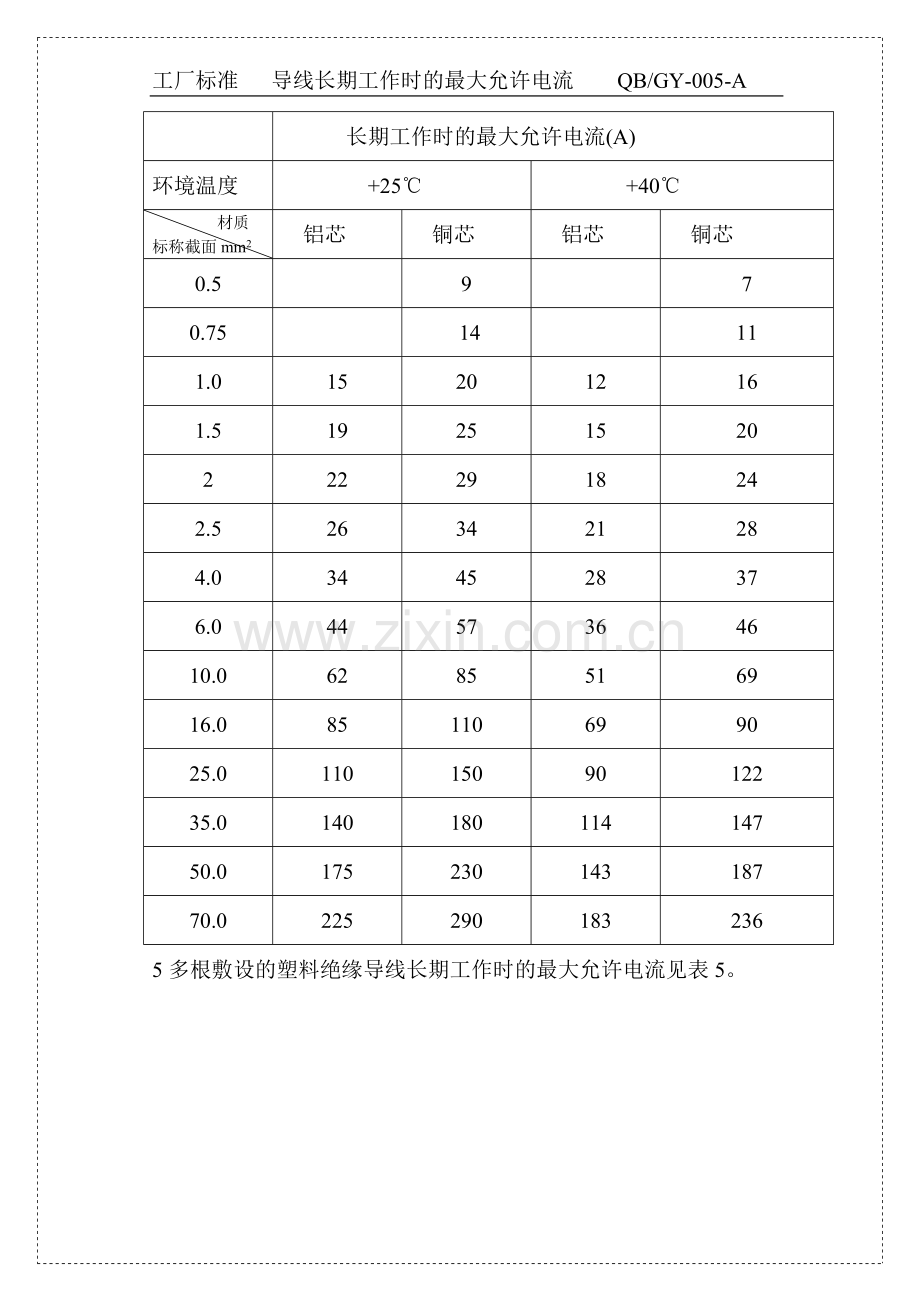

表 4

长期工作时的最大允许电流(A)
环境温度
+25℃
+40℃
材质
标称截面mm2
铝芯
铜芯
铝芯
铜芯
0.5

9

7
0.75

14

11
1.0
15
20
12
16
1.5
19
25
15
20
2
22
29
18
24
2.5
26
34
21
28
4.0
34
45
28
37
6.0
44
57
36
46
10.0
62
85
51
69
16.0
85
110
69
90
25.0
110
150
90
122
35.0
140
180
114
147
50.0
175
230
143
187
70.0
225
290
183
236
5多根敷设的塑料绝缘导线长期工作时的最大允许电流见表5。

表 5
（电线型号为BLV、BV、BVR线芯允许最高工作温度为+70℃）

长期工作时的最大允许电流(A)
环境温度
+25℃
+40℃
材质
标称截面mm2
铝芯
铜芯
铝芯
铜芯
1.0

15

12
1.5
12
17
10
14
2.0
13
18
11
15
2.5
19
26
16
21
4.0
26
34
21
28
6.0
32
42
26
34
10.0
42
55
34
45
16.0
55
73
45
60
25.0
74
96
60
78
35.0
93
120
76
98
50.0
100
125
82
102
70.0
140
183
114
149
6单根敷设的橡皮绝缘电线长期工作时的最大允许电流见表6。（电线型号为BLXF、BXF、BXR线芯允许最高工作温度为+65℃）

表 6

长期工作时的最大允许电流(A)
环境温度
+25℃
+40℃
材质
标称截面mm2
铝芯
铜芯
铝芯
铜芯
0.5

7

5.5
0.75

13

10
1.0

19

15
1.5
18
24
14
19
2.0
21
28
17
22
2.5
24
32
19
25
4.0
32
43
25
34
6.0
40
56
32
44
10.0
58
80
46
63
16.0
80
105
63
83
25.0
105
140
83
111
35.0
130
170
103
134
50.0
165
210
130
166
70.0
210
270
166
213
7多根敷设的橡皮绝缘电线长期工作时的最大允许电流见表7。
（电线型号为BLXF、BXF、BXB线芯允许最高工作温度为+65℃）
表 7

长期工作时的最大允许电流(A)
环境温度
+25℃
+40℃
材质
标称截面mm2
铝芯
铜芯
铝芯
铜芯
1.0

14

11
1.5
12
16
9.5
13
2.0
13
17
10
13.5
2.5
18
25
14
20
4.0
24
32
19
25
6.0
30
39
24
31
10.0
39
52
31
41
16.0
43
58
34
54
25.0
70
90
55
71
35.0
87
110
69
87
50.0
95
117
75
92
70.0
130
170
103
134
8当使用环境温度上限超过+40℃时，应把由表4~7查到的环境温度为+25℃时的对应值乘以温度校正系数KQ’。KQ’与环境温度的关系见表8。
表 8
环境温度
+45℃ 50℃
不同线芯最高
温度下的KQ’
65℃
0.706 0.61
70℃
0.745 0.666
